Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

дюймовый;
метрический.

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

угломер;
угольник Magnusson;
рейсмус;
транспортир;
уровень;
струбцину;
упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Сейчас покупают

Строительный угольник

Цикля прямоугольная ПЕТРОГРАДЪ, 150*50*0.8мм

Цикля прямоугольная ПЕТРОГРАДЪ, 150500.8мм

Размер 50 х 150 х 0.8 мм. Материал — инструментальная сталь. Производство -Чехия

Подробнее

200p

Нож для грунтубеля малого Veritas Small Router Plane, прямой, 6мм (1/4′)

Сменный нож для рубанка-грунтубеля Veritas 05p3850. Материал лезвия — высокоуглеродистая сталь. Ширина лезвия 6 мм. Производство Veritas (Канада). »

Подробнее

1 020p

Свёрла Форстнера, с волнообразной режущей кромкой WaveCutter, Fisch

Свёрла Форстнера диаметром — от 16мм до 70мм. Длина сверл — 90-160мм. Хвостовик диаметром 8мм, 10мм или 13мм, в зависимости от размера сверла. Специальные волнистые режущие кромки (Wave Cutter) работают как пила, позволяя легко получать ровные отверстия. Производство — Fisch (Австрия).

Для выбора сверла нужного диаметра кликните по названию товара.

Подробнее

от 1530p

Подробнее

Уведомить

Пила Z-saw Kataba RIP H-250, 250мм, деревянная рукоять, для продольного пиления

Японская безобушковая пила для продольного распила древесины. Имеет переменный шаг зуба (2.2-3.4 мм) уменьшающийся к рукояти, что позволяет легко запиливаться и увеличивает эффективность пиления. Зубья направлены к рукояти, что позволяет получать ровный рез не требующей дополнительной обработки. Длина лезвия 250 мм, общая — 580 мм. Ширина лезвия 50 мм, толщина 0.5 мм (толщина пропила 0.6 мм). Отсутствие обушка позволяет работать по всей ширине ножовки, с высокой эффективностью без ограничений по глубине. Деревянная рукоять обернутая ротангом. Возможность смены лезвия. Произведено в Японии.

Подробнее

3 190p

Цикли фигурные Pax, 0.8мм, 4шт

Набор из 4-х фигурных циклей под маркой Pax. Предназначены для циклевания древесины. Цикля — один из самых простых инструментов, который творит чудеса. Выполнены из жесткой углеродистой стали (похожа на ту, что используется для ручных пил) толщиной 0.8 мм. В комплекте цикли: прямоугольная размером 127 х 53 мм, S-образная, выгнуто-вогнутая, двояковыгнутая. Производство Thomas Flinn & Co (Великобритания).

Подробнее

1 300p

Круги кожаные для станков Tormek, для заточки профильных резцов

2 кожаных круга для доводки полукруглых и V-образных резцов для заточных станков Tormek. Толщина круга 6 мм. Большой круг диаметром 120 мм имеет скругление радиусом 3 мм. Малый круг диаметром 90 мм имеет V-образный профиль 45 градусов. Устанавливается на вал со стороны штатного кожаного круга, без его демонтажа. Производство Tormek (Швеция).

Подробнее

4 250p

Устройство настройки геометрических форм,Tormek

Предназначена для точной настройки углов заточки шпиндельных и полукруглых токарных резцов (bowl gouge, spindle gouge), заточки полукруглых и V-образных клюкарз и полуклюкарз при использованинасадки SVD-185и заточки косых стамесок и косых токарных резцов при использованиинасадки SVS-50. Производство Tormek (Швеция).

Подробнее

1 860p

Стойка для заточки свёрл, диаметр от 3мм до 19мм

Приспособление для заточки спиральных сверл диаметром — от 3мм до 19мм. Позволяет затачивать и перетачивать режущую кромку сверла в любой угол. На стойку нанесена шкала с фиксированными углами — 176°, 136°, 118°, 98° и CSК (для зенковок). Используется совместно с электрическим точилом.

Подробнее

3 590p

Стамески подрезные (длинные) Narex

Стамески подрезные Narex. Длина полотна — 245мм, ширина 6мм, 13мм, 19мм, 25мм, 32мм. Полотно выполнено из хром-марганцевой высоколегированной стали и закалено до твердости 59HRc. Общая длина — 390мм. Эргономичная рукоять из древесины Граба, размер ручки — 145х37мм. Производство — Narex Bystrice (Чехия).

Для выбора стамески нужного размера кликните по названию товара.

Подробнее

от 1000p

Подробнее

Уведомить

Зажимы пружинные и клещи для рамок

Клещи для рамок. Длина клещей — 230мм, размер скоб — 130*70мм. Используются для зажима рамок при помощи пружинных скоб. В комплект входят клещи и 4 скобы для зажима планок толщиной 35-50мм. Очень эффективный инструмент для фиксации рамок. Также дополнительно можно приобрести скобы для зажима планок толщиной от 15 до 65мм.

Подробнее

от 500p

Подробнее

Уведомить

Что такое угольник свенсона

Угольник слесарный, для нахождения центра, 150*130*190мм (распродажа)

Приспособление — это особого вида угольник, совмещённый с транспортиром и разработанный специально для точной разметки деталей при изготовлении элементов стропильных систем и лестниц. Инструмент находит широкое применение и при изготовлении строительных конструкций сложной формы, мебели, слесарных и сварочных работах, где требуется разметка деталей под различными углами.

Прибор рассчитан на выполнение следующих основных функций:

замер различных углов;
своеобразная строительная линейка;
переносы параллелей и углов на заготовки;
рейсмус;
уровень, работающий совместно с отвесом;
в качестве упора при торцевании досок и бруса ручной или циркулярной электрической пилой.

Большое удобство сочетание всех функций в одном инструменте.

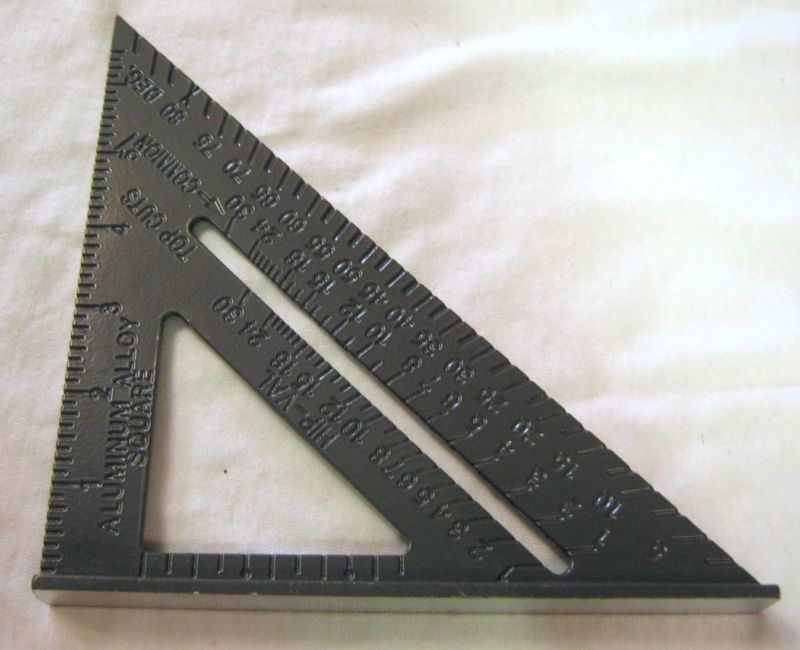

Приспособление в форме равнобедренного прямоугольного треугольника изготавливается из прочных алюминиевых сплавов методом штамповки. Толстая (5-ть мм) подошва представляет собой 2-х сторонний упор. Катеты и гипотенуза отфрезированы. В изделии выбиты фрезерованием деления, цифры и риски глубиной около 0,5 мм (отметки в оригинальных изделиях глубже и отличаются большей чёткостью нанесения). Фрезерованные отметки практически нестираемые. Штамповка шкал выполнена с обеих сторон. Классический вариант имеет разметку в дюймах, по принятой в США размерности деревянных изделий, но выпускаются и метрические угольники свенсона. На транспортире отмечены углы от 0 до 90 градусов. Особой точности измерений не предусмотрено, на метрических экземплярах нет миллиметровых делений. Прибор окрашен в чёрный цвет, а отметки покрываются красками белого цвета.

Алюминий обеспечивает лёгкость инструмента при необходимой жёсткости и надёжность конструктивного исполнения. Но выпускаются и пластиковые варианты. Приборы выпускаются 2-х размеров:

для работы в стационарных условиях 30,48 см (12-ть дюймов);
удобный карманный вариант 17,8 см (7-мь дюймов).

В комплекте некоторых модификаций продаются специальные упоры в виде зажимов, планок и бобышек, дополнительно являющиеся своеобразными маячками при массовой разметке или пилении заготовок. Полученная струбцина надёжно прижимает угольник и выбирает величины выступания полок, что позволяет работу на больших плоскостных поверхностях.

В комплекте к угольнику свенсона прилагается инструкция с подробным изложением порядка выполнения операций и сопроводительными рисунками.

Основное назначение угольника Swanson — раскрой элементов стропильной системы в вальмовых крышах с примыканием под различными углами, для этого на приборе предусмотрено 3 внутренние шкалы, расположенные под наружной угловой шкалой. Для опытных профессионалов имеется и 4-я шкала, с нанесёнными единицами наклона на десятичной базе.

Угольник Свенсона метрический на «Aliexpress»

Стабилизатор для gopro

Угольник Свенсона и его аналоги на «Aliexpress»: обзор, ссылки на каталог с ценой, фото

Метрический угольник Свенсона чаще всего выполнен из алюминия и тем самым обладает одновременно надёжной конструкцией и лёгким весом. Все деления на нём сделаны при помощи фрезера, благодаря чему они не стираются со временем, как, например, это происходит с нарисованными делениями на деревянных линейках.

Данный инструмент имеет боковой упор, для того чтобы мастер мог воспользоваться им в качестве направляющего упора для циркулярной пилы. То есть вы можете пользоваться им вместо торцевой пилы.

Узнать более подробную информацию по этому товару, а также познакомиться с ценами вы сможете на сайте «Aliexpress» .

Угольник Свенсона металлический на «Aliexpress»

Угольник Свенсона и его аналоги на «Aliexpress»: обзор, ссылки на каталог с ценой, фото

Ещё один образец, выполненный из металла. В принципе, сильно не отличается от предыдущей модели и, как угольник, поможет в работе по дереву, а также при ремонте или во время строительных работ. Вы сможете с помощью этого инструмента точно измерять углы, делать разметки и многое другое. Не стирающееся деления на угольнике аналогичны тем, что имеет обычная линейка.

По сути, мы имеем две линейки, соединённые под углом 90 градусов, причём практически весь инструмент сделан из цельного куска металла без применения сварки.

Как пользоваться угольником свенсона

Примеры выполнения различных работ:

Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.
Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Угольник Свенсона столярный на «Aliexpress»

Угольник Свенсона и его аналоги на «Aliexpress»: обзор, ссылки на каталог с ценой, фото

Как уже говорилось, угольник Свенсона может быть разных видов, например, предназначаться для работ по дереву. Как и в предыдущем случае, угольник изготавливают из алюминия в форме прямоугольного равнобедренного треугольника. Помимо этого, инструмент может служить в качестве транспортира.

Обладает небольшим весом, очень удобен в работе, используется мастерами для наибольшей точности. Сделанные из фрезера деления на угольнике невозможно будет стереть, используя инструмент бесконечно долгое время.

Зачем нужны таблицы

Создавая разные типы крыши, приходится стыковать элементы кровли под разными углами. Чтобы определить искомый размер сторон крыши, используют формула Пифагора, где известен угол наклона и один катет. Чтобы упростить задачу и не заниматься сложными расчетами, существуют уже готовые таблицы. Их можно найти вместе с инструкцией к применению товара.

В таблицах обозначены параметры сторон кровли и ендов и угол, под которым должны размещаться части относительно друг друга. Это значительно экономит время строителя. Применение изобретения Свенсона возможно только при создании крыши с равными сторонами.

Угольник Свенсона – многофункциональное устройство, позволяющее при помощи одного инструмента измерить расстояние, быстро отмерить и начертить угол, разметить кровлю или нарисовать окружность. Его покупка оправдает себя, даже если угломер пригодится для строительства только одного дома.

Применение

Вот несколько вариантов использования угольника Свенсона:

как полка с упором в качестве направляющей для распила по прямой;
угломер;
для нанесения разметки на изделие;
как средство торцевания досок;
поверхность для переноса линий на заготовку;
средство для начертания окружности.

Приложив угольник к деревянному листу, сразу можно провести прямую под любым градусом без дополнительных замеров. Если разметку наносить не нужно, то он может использоваться для проверки правильности измерений.

Профессиональный столярный угольник можно использовать в начале стройки как направляющую для пилы. Ее укладывают на упор, по верхней линии проводят точный разрез.

Плотницкий инструмент применяется для быстрой разметки стропил. Если расположить упор по верхнему краю поверхности, то по стороне катета можно ее торцевать.

Необычный способ использования изобретения Свенсона – рисование окружности выбранного диаметра. Имея под рукой угломер, можно использовать его как обычную линейку.

Как пользоваться инструментом

Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.

За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.

Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.

Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.

Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.

Угольник Свенсона пластиковый на «Aliexpress»

Угольник Свенсона и его аналоги на «Aliexpress»: обзор, ссылки на каталог с ценой, фото

Более упрощённый вариант, нежели предыдущие образцы. Уже из названия видно, что данный инструмент сделан из пластика. Но в данном случае используется специальный пластик устойчивый к ударам и без применения особых усилий не подвергается деформации. Его преимущество над металлическими угольниками заключается в том, что он при работе с более хрупкими поверхностями не оставляет каких-либо следов.

Особенности угольника Свенсона

Кровельный угольник отличается от других измерительных инструментов тем, что в нем совмещено сразу несколько устройств. Он сочетает средство для построения углов с транспортиром, который предназначен для их точного измерения.

Устройство выглядит как прямоугольный треугольник, чаще с разной длиной сторон. Одна сторона имеет упор, позволяющий фиксировать линейку на твердой поверхности. На втором катете нанесены метки с шагом в 0,5, 1 или 2,5 см для поперечной разметки. На гипотенузе отметки имеют минимальное расстояние в 1 мм. Шкала делений наносится с обеих сторон. Метки глубокие, позволяют быстро отчертить линию, поставив точку в нужном месте.

Внутри слесарного приспособления есть прорезь, расположенная параллельно гипотенузе для разметки угла кровли. С противоположной стороны инструмент имеет выемку в форме прямоугольного треугольника, с гребенкой для параллельной и продольной разметки.

Конструкция устройства позволяет применять угломер в нескольких направлениях. Благодаря тому, что полотно изделия толстое, можно резать строительный материал прямо вдоль края.

Основой для изготовления угольника служит пластмасса или металл. Встречается 2 вида размеров изделия: 7 или 12 дюймов. Миниатюрный угольник можно поместить в карман, и он всегда будет под руками в нужный момент.

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

Упереть базовую поверхность в доску.
Выбрать нужный размер на вырезе вдоль второго катета.
Вставить в него карандаш.
Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.
