Как установить парктроник своими руками

Сколько должно быть датчиков в хорошем парктронике

Минимальная комбинация 3 сзади и 2 спереди. Очень важна правильная установка датчиков парктроника. Если неправильно подключить провода, то даже самая хорошая система будет постоянно давать сбои.

Совет! Устройство начального уровня можно приобрести за 1,5—2 тысячи рублей.

Намного больше интереса представляет система, включающая контроль слепых зон со всех сторон. Цена подобного парктроника составляет порядка 10—15 тысяч рублей, но возможности устройства действительно поражают. Оно защищает автомобиль во время поездки, предупреждая водителя об опасности в режиме реального времени.

Важно! Установка дорогих парктроников с полным контролем слепых зон куда более сложная задача и требует вдумчивого подхода.

Установка парктроника, следящего за слепыми зонами, позволяет застраховать автомобиль от аварий, которые могут произойти во время перестройки из ряда в ряд. Специальный радар постоянно сканирует пространство. Мало того, умная система исключает из списка потенциальных опасностей машины, которые обгоняете вы.

Совет! Хорошим парктроником, установка которого позволит вам повысить безопасность на дороге, является ParkMaster Plus BS-4661.

Установка парктроников с контролем слепых зон позволяет контролировать те зоны, которые не попадают в поле видимости боковых зеркал. Оповещение осуществляется посредством звуковых сигналов и светодиодов. Светодиодная панель крепится возле зеркала заднего вида (в большинстве случаев).

Обычно в комплект установки парктроника с контролем слепых зон входит 6 датчиков, располагающийся на бамперах, и четыре по бокам. Правильно установленные модули незаметны невооружённым глазом. Чтобы их отыскать нужно быть специалистом или потратить много времени и сил на изучение бамперов.

Совет! Датчики монтируются с внутренней стороны бампера. Это делает их практически незаметными.

Хорошо помогает замаскировать датчики покраска. Отдельного упоминания в современных системах заслуживает интеллектуальный элемент. Встроенное программное обеспечение легко отличит парковочный столбик от машины, движущейся со скоростью 150 километров в час.

Установка парктроника с контролем слепых зон позволяет безопасно выполнять сложные манёвры на дороге без малейшего риска для безопасности пассажиров и транспортного средства. Мало того, датчики отлично выполняют свои функции в полной темноте.

https://youtube.com/watch?v=0M1Ehf1-12k

Характерные поломки

Многие парктроники подключаются так, что при включении задней передачи активизируются датчики и камеры, выводящие картинку на экран внутри салона. Их подключают к обычной мультимедийной системе. То есть даже кнопка для включения парктроника не нужна.

Но иногда видео не показывает, либо выдаются непонятные сигналы, с парктроником происходит какая-то вакханалия. Все понятно, с ним что-то не то. А что?

Есть несколько характерных неисправностей. В некоторых случаях нужен легкий простой ремонт, а порой требуется замена элементов.

Рассмотрим несколько распространенных ситуаций.

1. Постоянно работает сигнал опасности. Здесь речь идет о замыкании в системе или наличии блокировки датчика каким-то предметом. К примеру, к нему прилип кусочек грязи, налип листочек или снег. Даже если на датчик попадает вода, он начинает выдавать неправильную информацию и заставляет паниковать водителя. Для начала проверьте устройство на наличие посторонних предметов. Если их нет, придется заняться проводкой. Как проверить ее целостность? Возьмите мультиметр и замерьте параметры. Чаще всего именно из-за проводки возникают все неполадки.
2. Не сигнализирует о препятствиях, хотя они есть. Тут сломался датчик или сразу несколько парковочных устройств. Проверка проводится просто — по очереди закройте рукой каждый датчик и прислушайтесь, на каком именно отсутствует реакция. Вот с ним и решайте проблемы, меняя полностью или проводя ремонт.
3. Чрезмерная реакция на незначительные препятствия. Вы паркуетесь на траве, где ничего не мешает, а парктроник орет. Почему? Вероятно, у него выставлена повышенная чувствительность, потому для устройства даже травинка является объектом опасности. Чувствительность можно настроить, потому здесь ничего сложного нет.
4. Механические повреждения. Их не сложно проверить визуально. Но проблема подобных неполадок в том, что в большинстве случаев приходится менять датчики. Ремонтом тут не обойтись.

Если ваш парктроник начал капризничать, обязательно первым делом проверьте проводку. Она порой обрывается, нарушается целостность изолирующей оболочки, отходят контакты. А то так некоторые уже покупают новые датчики, хотя по факту нужно было просто чуть сильнее прикрутить крепеж проводки отверткой. Не тратьте лишних денег и не делайте поспешных выводов, пока не проверите все потенциальные неисправности.

Самой неприятной поломкой является выход из строя блока управления вашего парктроника. Менять его дороже всего. Но будем надеяться, что подобного не произойдет.

Watch this video on YouTube

Делитесь своими впечатлениями относительно материала, рассказывайте свои истории, связанные с парктроником или задавайте вопросы.

Для чего нужен парктроник?

Любой, кто знаком с трудностями выполнения парковки, знает, насколько важно ощущать габариты автомобиля. Стандартным способом оценки положения машины является зеркало (или помощь со стороны), но задача управления автомобилем в тесных условиях упрощается, если в ней предусмотрен парктроник

Установка этого устройства позволит оценивать текущее положение машины, а также получать информацию о возможной опасности столкновения.

В момент парковки датчики системы активизируются и посредством ультразвука сканируют расстояние автомобиля до ближайшего объекта. При возникновении риска въехать в дерево, столб, другой автомобиль или какое-либо ограждение специальные датчики подадут сигнал в блок управления. Далее незамедлительно поступит и оповещение для водителя, что позволит ему скорректировать текущее направление движения и благополучно припарковать машину.

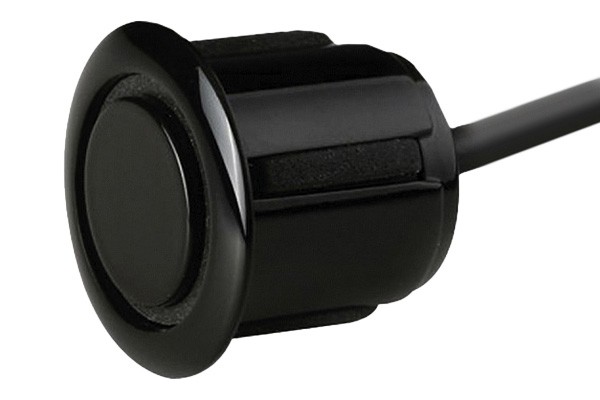

Установка датчиков

После выполнения разметки и создания отверстий можно приступать к инсталляции оборудования. Необходимо учитывать, что установка датчика парктроника выполняется так, чтобы сенсоры обращались наружу. Фиксация элементов производится с помощью соответствующих колец, предусмотренных в комплекте. В ходе монтажа необходимо соблюдать последовательность. Кроме этого, датчики должны встраиваться под прямым углом относительно земли. Маркировка также имеет значение. Например, в случае с прямым бампером возможна установка любых моделей, а для бамперов с откосами подходят только датчики DJ, которые имеют сменный корпус.

При выполнении данной процедуры может возникнуть необходимость демонтажа бампера. Это зависит от модели автомобиля и типа бампера. И с другой стороны, если, к примеру, выполняется установка парктроника на «Форд Фокус», то не потребуется и домкрат, конструкция кузова позволит эту операцию выполнить на месте без дополнительных манипуляций.

Установка парктроника на примере модели BEA 300

Для тех, кто интересуется, как установить парктроник, используя альтернативные методики, существует один такой способ.

Для примера можно взять достаточно популярное, востребованное и недорогое устройство под названием BEA 300. Датчики этого устройства зачастую монтируются в бампер, а сам парктроник обойдется примерно в 6000-7000 рублей.

1. Перед началом работ нужно найти все необходимые инструменты, чтобы потом не отрываться от процесса. Лучше всего держать под рукой специальные фрезы, которые используются для создания специфических отверстий в бампере, сделанном из пластика.

2. Нужно произвести демонтаж бампера. Снятие пластиковых накладок, которые находятся в багажнике, является также достаточно важным этапом. Также следует отогнуть всю мягкую обивку. Это нужно для того, чтобы увидеть болты, которые отвечают за крепление бампера.

3. Затем извлекаем накладку бампера, откручиваем парочку болтов из багажного отделения, а также выкручиваем саморезы брызговиков. Для этого используется специальный ключ-звездочка на 6. Чтобы отметить места, которые предназначены для установки датчиков, можно использовать обыкновенный малярный скотч.

Очень важно соблюдать определенные расстояния: 41 см между каждым отдельным датчиком, 124 см — это расстояние между первым и последним элементом. 4

Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте. Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы

4. Нужно тщательно проверить разметку и убедиться, что вы будете сверлить в правильном месте. Для этого нужно использовать специальные сверла. Нужно использовать воду в качестве охладителя, для того, чтобы пластик не повреждался от работы фрезы.

Лучше всего воспользоваться услугами напарника — он сможет лить воду на пластиковые элементы, в то время, когда вы будете работать дрелью. Минимальный размер отверстий – 18 мм, в противном случае датчик попросту не войдет.

5. Бампер с просверленными отверстиями нужно уложить на мягкую подстилку из ткани, проложить всю необходимую проводку. Поверхность нужно тщательно очистить и просушить. Дальше нужно использовать жидкость из специального пузырька, чтобы обработать места под приклейку.

6. Приклеиваем все датчики. Нужно установить бампер на свое место, провод протягиваем через заранее подготовленные отверстия.

7. Устанавливаем центральный блок управления и подключаем его к электрической цепи вашего транспортного средства. Лучше всего установить пищалку в таком месте, чтобы водитель точно услышал этот звук.

8. После окончания всех работ нужно протестировать всю систему, чтобы убедиться в ее работоспособности.

Видеоинструкция установки парктроника своими руками:

Необходимые инструменты и материалы

Для создания парктроника требуются некоторые материалы и инструменты. Машины на продажу часто ставятся с указанием этой опции, которая считается одной из самых полезных. Для проведения работы требуются:

• Контроллер под названием «Arduino Duemilanove». Это устройство представлено аппаратным вычислителем, который обрабатывает всю поступающую информацию.
• Ультразвуковые датчики, выступающие в качестве устройства, которое определяет расстояние.
• Для защиты важных элементов системы применяется пластмассовый корпус или бокс. Он часто размещается в багажном отделении.
• Для соединения отдельных элементов рекомендуется использовать специальные переходники. Применение метода пайки усложняет процедуру монтажа и демонтажа.
• Светодиодные источники света. Диод устанавливается на видном месте в салоне автомобиля. Он выступает в качестве сигнала, по которому определяется степень сближения с различными препятствиями. Вместо диода может устанавливать таймер ШИМ-сигнала.
• Макетная плата.
• Провода надлежащей длины, которые применяются для соединения всех элементов. Для соединения парковочных датчиков, расположенных в бампере, с контроллером требуется проводка большой протяженности. Укладывается кабель под обшивкой кузова или различными пластиковыми панелями.
• Источник питания на 9В. В некоторых случаях питание подводится от штатной магнитолы или мультимедийной системы, т. к. они включаются вместе с зажиганием.

Для проведения работы требуются паяльник, нож, щипцы и изоляция. Для снятия бампера и других элементов необходимы отвертки с различными наконечниками и набор ключей.

Принцип работы парктроника

Главной задачей парктроника является своевременное оповещение водителя о приближении препятствий при движении автомобиля вперед или назад. Эта функция помогает парковаться в стесненных городских условиях, а также придает уверенности новичкам и женщинам, которые еще не чувствуют габариты своего авто.

Принцип действия парктроника достаточно прост. В заднем бампере (а иногда и в переднем) размещаются чувствительные датчики. Они посылают сигнал определенной частоты, который отражается от препятствий и улавливается этим же прибором. Далее этот отраженный сигнал передается в электронный блок управления, где и происходит его дальнейшая обработка. После этого, из блока управления информация отправляется на дисплей, где отображается в виде разноцветной шкалы и сопровождается звуковым сигналом. Зона действия обнаружения препятствий в разных моделях парктроников колеблется в пределах 0-2,5 м.

Стандартный набор парковочного радара выглядит следующим образом:

• датчики (2-8 шт.),
• электронный блок управления,
• информационный дисплей,
• набор электрических проводов,
• инструкция по подключению и монтажу.

Иногда производители парктроников заботливо прилагают в комплект изделия фрезу под электродрель или шуруповерт. Она понадобится для аккуратного сверления отверстий в бампере при установке датчиков.

Не работает парктроник, что делать?

Есть много причин, по которым парктроник может выйти из строя или не работать после установки. Поэтому мы рассмотрим два случая:

Не работает новый парктроник

В начале статьи мы рекомендовали проверить работоспособность девайса до его установки на авто. Если до установки он работал, следует проверить подключение всех основных узлов. Все компоненты должны быть подключены согласно инструкции, которая поставляется в комплекте. Проверьте, правильно ли Вы запитались от лампы заднего хода или зажигания. Также не стоит исключать возможность заводского брака.

Парктроник работал, но что то пошло не так

Самый быстрый и надежный способ узнать причину поломки — компьютерная диагностика. Сейчас эту услугу предоставляют многие мастерские по ремонту авто. В случае, если Вы сами решили найти причину поломки, мы попробуем Вам помочь

Зачастую причиной всех проблем бывают датчики, и именно на них следует обратить внимание в первую очередь. Одна из наиболее распространенных проблем — постоянный сигнал

Причиной этому может стать инородное тело, которое “прилипло” на датчик, а также окисление контактов и замыкание.

Также сенсоры чувствительны к воде и во время дождя или после мойки могут давать ложные сигналы. В этом случае поможет просушка, например сжатым воздухом. При минусовой температуре, особенно на сильном морозе, датчики могут также потерять чувствительность. Но это не влияет на их дальнейшую работоспособность.

В завершение, перед выездом на дорогу следует протестировать парктроник с разными препятствиями и в разных режимах. Это позволит Вам понять, в каких ситуациях система может подать ложный сигнал и в каких реальный.

Советы и рекомендации

Прежде всего, при выборе парктроника нужно учитывать, что его  дисплей может устанавливаться не только на торпедо,  но также и на зеркале заднего вида или даже на крыше сзади.

Кстати, потолочный дисплей  выдает «перевернутое» изображение и рассчитан на то, что оно отражается в зеркале заднего вида.  Такое решение хорошо видно через зеркало заднего вида, что особенно удобно для водителей, которые привыкли парковать машину по зеркалам.

Еще можно отдельно выделить совмещенные камеры заднего вида и парктроники, установка таких решений не сильно отличается по сложности по сравнению с монтажом только датчиков парковочного радара.

Преимуществом подобных устройств является то, что парктроники данного типа выдают информацию о расстоянии поверх изображения с камеры заднего вида. В любом случае, при выборе парковочного радара нужно учитывать рассмотренные выше особенности.

Также добавим, что дополнительно многие владельцы красят датчики парктроника в цвет автомобиля в целях улучшения внешнего вида авто. Как правило, грамотно выполненная покраска не оказывает влияния на качественные датчики и на точность их срабатывания. Однако бывает и так, что дешевые парктроники могут работать некорректно в случае их окраски.

Параллельно следует отметить, что не рекомендуется размещать сам электронный блок парктроника возле электронных блоков автомобиля. То же самое можно сказать о проводке от парковочного радара. Дело в том, что возможны помехи, которые будут оказывать влияние на парктроник или на электрооборудование авто.

Как установить и подключить устройство?

Как можно правильно произвести монтаж устройства в бампер авто, как отрегулировать и как осуществляется покраска в нужный цвет — об этом мы расскажем далее:

Для начала необходимо правильно подготовить место для монтажа прибора. Электронный блок управления гаджетом монтируется в багажном отделении, вам необходимо правильно выбрать само место установки. Можно вмонтировать девайс под пластиковой обшивкой багажника либо в свободном пространстве под крылом

Это не важно, главное, чтобы на блок управления не воздействовала влага и другие внешние факторы.
Теперь можно приступить к подготовке самого бампера и в первую очередь его необходимо тщательно вымыть. После этого, учитывая количество регуляторов, которые идут в комплекте к девайсу, следует правильно разметить этот элемент кузова

Как правило, современные гаджеты оснащаются четырьмя датчикам, в соответствии с этим количеством можно правильно разметить бампер. Как правило, крайние два регулятора разносятся на боковые, радиусные части бампера. То расстояние, которое осталось, можно разделить на соответствующее количество частей, в зависимости от числа регуляторов, которые идут в комплекте.
Что касается непосредственно разметки, то ее можно сделать с помощью фломастера или маркера. Чтобы не испортить цвет кузова, маркер в дальнейшем смывается с помощью спирта. Также следует отметить, что разметка делается в соответствии с определенными параметрами гаджета, то есть необходимо учитывать показатели работы устройства, отмеченные в инструкции. В большинстве случаев уровень высоты от земли составляет полметра.
Используя фрезу, необходимо высверлить соответствующие отверстия в бампере, после чего вмонтировать в них регуляторы. В большинстве случаев регуляторы без проблем устанавливаются в посадочные места, но для большей уверенности в том, что они не выпадут, их можно посадить на клей.
Перед тем, как красить регуляторы в нужный цвет, их надо подключить к блоку управления, а также к монитору. Для этого используется схема, идущая в комплекте. Далее, нужно красить выводы датчиков, чтобы они были в тон бампера. В принципе, выводы можно и не красить, все зависит от ваших предпочтений.
Завершающим этапом будет диагностика и тестирование рабочего состояния гаджета, при этом тестирование должно производиться с препятствиями.

Установка датчика в бампер

В целом процесс монтажа гаджета не особо сложный, в принципе, при желании с этой процедурой сможет справиться любой. Если у вас есть сомнения по этому поводу, то лучше один раз заплатить и довериться специалистам, зато быть уверенным в работоспособности устройства.

Подведем итоги

Как видно, если возникла необходимость поставить на машину парктроник, установка данного решения (особенно в задний бампер) не является сложной процедурой. Как правило, наличие набора необходимых инструментов, а также фреза для высверливания отверстий позволяет поставить парковочный радар достаточно быстро  и с минимальными затратами.

Главное – правильно подключить все датчики, расположить блок управления парктроником в подходящем месте и проложить проводку. Приведенные выше рекомендации позволят справиться с этой задачей самостоятельно даже без особого опыта выполнения подобных работ.

Напоследок отметим, что если на автомобиле уже есть парковочный радар, однако отмечена некорректная работа, ложные срабатывания и т.п., замена парктроников и ревизия проводки в большинстве случаев позволяет решить проблему.

Основная  задача сводится к тому, чтобы обнаружить неисправный датчик, демонтировать его и установить новый. При этом процедура диагностики и ремонта мало чем отличается от установки, так как для замены все равно потребуется выполнять частичный демонтаж.

Так или иначе, в крупных городах парктроник является попросту незаменимым. На практике, подобные устройства не раз доказывали свою эффективность, заметно упрощая повседневную эксплуатацию автомобиля и снижая риски мелких аварий и ДТП. По этой причине установка парктроника позволяет облегчить жизнь не только начинающим водителям, но и опытным автолюбителям.
