Самодиагностика автомобиля с vag k commander
Содержание:
Диагностика автомобиля с Vag k +Can commander 1.4
Сколько в среднем стоит компьютерная диагностика в вашем городе? В Новосибирске ценник от 800 до 1500 руб. Объективные причины по которым стоит купить кабель для диагностики:
- Считывать и удалять ошибки вы сможете сами.
- Если вы не ленитесь то устранить неисправность сможете сами.
- Вы всегда сможете проверить работоспособность датчиков.
- С помощью кабеля стоимостью на aliexpress от 1000 руб. Я купил в Новосибирске за 1500 руб. Сделав диагностику 10 раз вы сэкономите 9000.
- Вас постоянно будут просить помочь) я даже не знаю считать ли это за плюс или нет.
Vag k это отличный прибор позволяющий сделать диагностику автомобиля своими руками, а так же сэкономит ваши деньги.

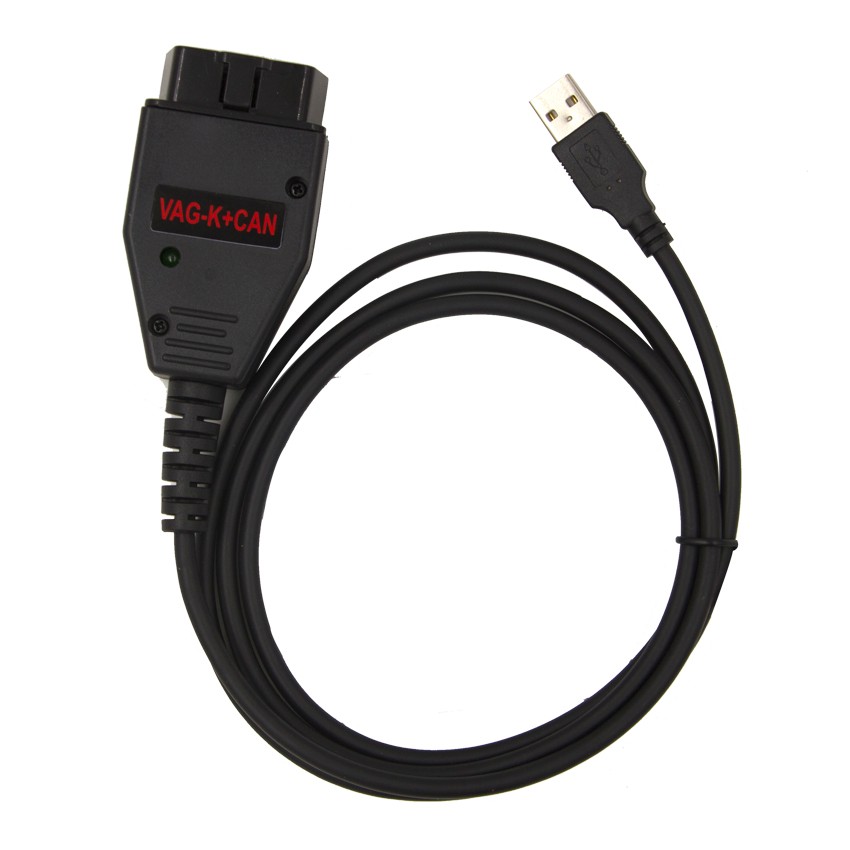

Обзор кабеля для самодиагностики Vag commander.
VAG K+CAN Commander 1.4 как и ELM являются простейшими адаптерами с микроконтроллером на борту. Основное отличие от ELM в данном адаптере в том, что работа осуществляется с K, L — линиями напрямую, помимо микроконтроллера, аналогично простому K-Line адаптеру. Из этого всего следует что адаптер на железном уровне поддерживает не только стандартные протоколы ISO-9141 и ISO-14230 как ELM, но и множество других протоколов, работающих на KL-линиях.
При покупке кабеля Vag commander обратить особое внимание. Если перед вами синий кабель, будьте внимательны, в синих кабелях Китайцы установили чип PIC18 F248
В котором в 2 раза меньше оперативной памяти чем в PIC18 F258, именно за счет этого кабель глючит или порой вообще не работает, проверить это можно разобрав кабель и проверив номер на чипе как на фото ниже если будите совершать покупку через интернет то покупайте черны кабель
Если перед вами синий кабель, будьте внимательны, в синих кабелях Китайцы установили чип PIC18 F248. В котором в 2 раза меньше оперативной памяти чем в PIC18 F258, именно за счет этого кабель глючит или порой вообще не работает, проверить это можно разобрав кабель и проверив номер на чипе как на фото ниже если будите совершать покупку через интернет то покупайте черны кабель.
Если перед вами черный кабель с ним неприятностей не возникнет. Если он конечно такой же как на фото слева. Справа самый стабильный чип PIC18 F258, купив сразу разобрал и проверил.
Программы для vag k + can commander 1.4
Я пользуюсь следующими программами для диагностики авто:
- TECU-3 подходит для Nissan, Toyota, Daihatsu
- CASCADE 0.9.4 универсален и подходит для многих марок
- Toyota TIS тут все ясно из названия, что подходит для диагностики toyota
- VCDS для автомобилей VAG концерна Wolksvagen, Audi, Skoda, Seat
- И конечно же сам VAG K+CAN Commander 1.4 для автомобилей VAG концерна Wolksvagen, Audi, Skoda, Seat
Если шнурок не подходит к вашему OBD диагностическому разъему, то разъем кабеля всегда можно попробовать распинать, я пользуюсь проводами папа-мама да бы не паять шнурок, распиновка OBD разъема.
Скачать исправно рабочие версии программ для диагностики авто на vag k +can commander
Если вы скачаете программу CASCADE 0.9.4 вам будет полезен русификатор, который вы можете скачать или прочитать в статье перевод CASCADE 0.9.4
Установка драйверов и программ для vag k +can commander
С кабелем всегда идет установочный диск с драйверами и установить их достаточно легко.
Перед тем как устанавливать драйвера, убедитесь что у вас отключен антивирус! На windows 8 потребуется отключение подписи драйверов. После завершения установки драйверов, скачайте TECU-3, если вы владелец Nissan или Toyota, в настройках нужно будет указать COM PORT, узнать на какой COM PORT сохранился драйвер можно в диспетчере устройств.
Установка драйверов и программ для vag k+can commander.
Выбираем в окошке адаптер vag k + can commander на картинке изображен Rx Tx адаптер он нам не нужен.
После чего во вкладке автомобиль выбираем марку и нажимаем на документ с вопросом, сведения об ECU, выделенный красным.
Линии диагностики, во вкладке автомобиль, можно выбрать самому а можно поставить автоматический поиск, диагностика двигателя это пункт EFI Бензин.
В программе есть дополнительные функции обучения такие как обучение подачи воздуха на ХХ, можно поэкспериментировать.
Можно просмотреть параметры в реальном времени, стереть ошибки и записать графики которые очень полезны при диагностики кислородного датчика. Показания кислородного датчика должны быть в пределах 0.1 и 0.9, если ниже 0.1 или выше 0.9 то кислородный датчик на выброс. Удобно проверять показания MAF и ДМРВ «Датчик массового расхода воздуха».
