Как правильно настроить карбюратор ваз-2109

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

• сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;
• открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;
• тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
• под ковролином видим лючок бензобака;
• отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Конструкция «Солекса»

Карбюраторный механизм всех модификаций на ВАЗ 2108/2109 является эмульсионным и состоит из двух камер внутреннего сгорания. В верхней части карбюратора располагается крышка, которая препятствует попаданию грязи в полость устройства, и штуцеры — к ним подводятся топливные магистрали. Средняя часть — это сам корпус, в который вмонтированы диффузоры и камеры. Внизу карбюратора находятся поплавковая камера и дроссельные заслонки.

Ключевыми элементами системы считаются:

• насос-ускоритель;

• поплавок;

• тяга дросселя;

• экономайзер принудительного холостого хода;

• главная дозирующая система;

• пусковой механизм;

• эконостат;

• система холостого хода автомобиля.

Принцип работы карбюратора «Солекс» сводится к тому, что через впускной клапан в штуцере подаётся бензин. Топливо направляется сразу же в поплавковую камеру. Уровень топлива в полости всегда должен находиться на определённой отметке, чтобы избежать провалов и рывков в работе мотора. Контроль уровня осуществляется посредством движений игольчатого клапанного механизма.

После камеры бензин направляется в эмульсионные колодцы, куда подаётся в строго ограниченном количестве через топливные жиклёры. Именно в колодцах потоки воздуха разбивают крупные капли бензина, образуя с ним единую топливовоздушную смесь.

Смесь подаётся в диффузоры, а через них — в устройство силового агрегата. Таким образом, главная задача карбюратора — сформировать топливовоздушную смесь в нужной консистенции и направить её в мотор.

Взаимодействие множества элементов обеспечивает бесперебойную работу мотора

О машине в целомПравить

•  Компоновка ВАЗ-2109 — переднемоторная, переднеприводная.
•  Кузов ВАЗ-2109 — двухобъёмный, типа хетчбэк.
• Схема подключения активного (пасивного) сабвуфера к штатной магнитоле в машину и как правильно настроить

  Lada Samara Baltic GL (21093-22) (1996-1998)

   Двигатель — ВАЗ-2109 оснащался четырёхтактным рядным 4-цилиндровым бензиновым двигателем ВАЗ-2108.

•  Трансмиссия — ВАЗ-2109 оснащался механической трансмиссией, в состав которой входили:

однодисковое сцепление;
пятиступенчатая коробка передач;
цилиндрическая главная передача;
конический дифференциал;
приводные валы со ШРУСами.

 Ходовая часть — Передняя подвеска у ВАЗ-2109 полностью независимая, типа Мак-Ферсон, т. н. «плавающая свеча». Задняя подвеска полунезависимая с поперечной балкой, работающей на кручение, по конструкции схожая со многими другими переднеприводными автомобилями тех лет.

Совместное предприятие

Нельзя не упомянуть термин, который часто использовался в те годы. Данные буквы (СП) применялись и на заводе в Тольятти. Так появилась Carlotta — модификация бельгийцев, и 9-ка Baltic — совместное производство с Финляндией. По официальным данным, модифицировалась модель прообраз 93 — 2109, но в те же годы можно было найти и «Карлотту 93» — модифицированную модель, собранную на базе ВАЗ-21093.

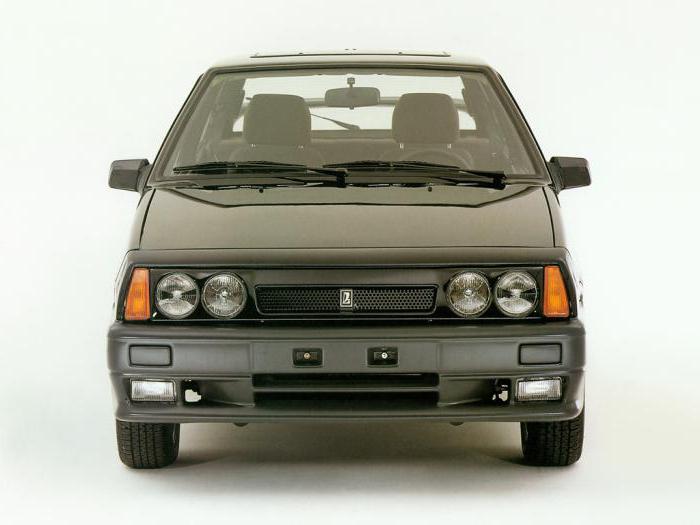

Вот так выглядела «Карлотта». Отличительной особенностью, по которой ее узнавали даже в плотном потоке машин, являются сдвоенные фары. Причем не муляж, как делали некоторые русские умельцы на плоских фарах «Спутника», а именно 2 пары фар, включающихся по отдельности, как на шестерке.

А вот так выглядит панель у европейской «Лады» (фото выше): другой руль, другая подсветка, другой внешний вид, но основные черты оформления панели у девятого «Спутника» все-таки остаются неизменными.

Карбюратор Вебер на ВАЗ 2109

На ВАЗ 21093, чаще всего ставят карбюраторы Weber 40 DCOE 151. Среди владельцев «Лады Самара» этой модели считается, что веберовская модель надёжнее.

Сложно судить, насколько правы те, или иные владельцы ВАЗов, потому что ломаются любые карбюраторы. И, как показала практика, на воспетые веберы, порой, не найти запчастей, в то время, как менее навороченные Солексы в этом плане выгодно отличаются.

Как говорят автомеханики — «тяжела и неказиста жизнь простого моториста». У карбюраторщиков дела далеко не лучше. Особенно, когда дело доходит до ремонтов отечественной автомобильной техники. Разборка, чистка и промывка карбюратора от «девятки» — та ещё головная боль. Особенно, когда приходится проводить эти процедуры в «походно-полевых» условиях, а не в уютном и тёплом боксе.

Вот в чём сложно обвинить ВАЗ, так это в ценах на запчасти. Здесь они намного выгоднее большинства конкурентов. Взять хотя бы такой момент, как цена на карбюратор ВАЗ 2109.

Эта запчасть на автомобильВАЗ 2109 стоит куда меньше, чем в случае с большинством автомобилей зарубежного производства. Розничная стоимость карбюратора ВАЗ 2109 колеблется от 3 до 5 тысяч рублей.

Некоторые владельцы авто выбирают такую услугу, как тюнинг карбюратора ВАЗ 2109. Сложно сказать, насколько сейчас эта услуга востребована. Но спортивные карбюраторы люди ставят. На увеличение мощности двигателя ВАЗ 2109 карбюратор спортивного типа, конечно же, влияет. Но насколько это оправдано в условиях города, особенно в России – сказать сложно.

Владельцы автомобилей ВАЗ 2109 далеко не всегда знают, как обращаться с карбюратором. Какие тонкости следует знать при работе с ним, мы расскажем в наших следующих статьях на эту тему.

ВАЗ, ставший своеобразным персонажем нового российского фольклора, тем не менее – самая продаваемая машина страны. При этом все возможные конкуренты, например «Москвич», или «Волга» — либо прекратили существование, либо переживают сейчас далеко не лучшие времена в своей истории.

Двигатели и карбюраторы к «Самаре» выпускаются и по сей день. Так что вы можете заказать новенький, ещё в масле – прямо из Тольятти. Вполне вероятно, что даже с доставкой это вам обойдётся дешевле, чем купить в обычном автомобильном магазине.

И напоследок видео, о том как можно измерить расход топлива при правильно настроенном карбюраторе ВАЗ 2109:

https://youtube.com/watch?v=BF7nh3Hm-zg

Также на эту тему вы можете почитать:

Устройство автомобиля не такое сложное как кажется

УАЗ Патриот с АКПП еще не известно когда появится

Тюнинг ВАЗ 2103: от идеи к реализации

Перегрев двигателя: как сохранить мотор автомобиля?

Все, что вы хотели знать о тормозной жидкости: виды, составы, выбор, проверка уровня, замена и други…

Alex S 2 декабря, 2013

Опубликовано в: Российские автомобили

Метки: Как устроен автомобиль, Наши авто

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании . Рекомендуется заранее приобрести , чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться.  Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Процедура промывки инжектора

Загрязнение форсунок смоляным налетом в первую очередь вызвано стремлением компаний, которые являются владельцами заправочных станций купить топливо подешевле, а продать его подороже, и при этом намешать в него всего, что увеличивает объем:

• бензол;
• серу;
• воду;
• олефин;
• иногда просто грязь.

Детально весь процесс рассмотрен в статье: «Как самому промыть инжекторный двигатель».

После употребления такого «коктейля» на внутренних стенках форсунок образуется смолянистый налет, который не способствует нормальной работе двигателя.

Процедура очистки форсунок и промывки инжектора будет заключаться в проведении следующих манипуляций.

Перед началом работ необходимо запастись специальной промывочной жидкостью, новыми свечами и спринцовкой или мощным шприцем. Лучше всего для выполнения такого рода работ пригласить себе помощника. Квалификация ему по автоделу не нужна, его задача будет заключаться в поддержании постоянных оборотов двигателя путем нажатия на педаль «газ».

Алгоритм

• Жидкость для промывки смешивается с бензином в объеме 1,5–2 литра;
• Разъединяется шланг, соединяющий коллектор впуска и тормозной усилитель, путем извлечения трубочного переходника;
• В переходник при помощи спринцовки вводится смесь бензина и промывки;
• Чтобы промывочная смесь вступила в реакцию и очистила поверхность форсунки достаточно сделать 20-минутную паузу. После этого заводится двигатель и держится на холостых оборотах. Обороты необходимо постоянно поддерживать педалью газа;
• После впрыска промывочного состава из шланга пойдет белый дым вместе с кусками черной грязи. Ее будет больше, чем реже проводилась промывка инжектора;
• Впрыскивать промывочную смесь лучше всего малыми порциями в несколько заходов. В этом случае качество промывки будет выше. После впрыска всего объема промывки, двигатель можно заглушить;
• Устанавливать новые свечи необходимо исключительно на остывший двигатель, для чего ему отводится определенное время.

В качестве профилактических мероприятий, для уменьшения степени загрязнения форсунок, ремонт ВАЗ 21099 инжектор необходимо осуществлять каждые 5.000 км. пробега, доливая в бензобак специальные присадки с чистящим эффектом в качестве профилактики.

Категорически не рекомендовано в качестве чистящего средства применять сольвент, так как он просто разъест силикон на форсунках.

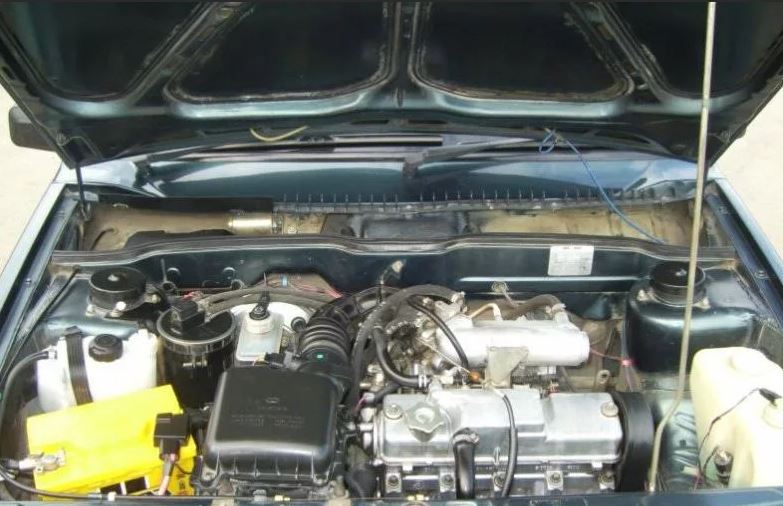

Переднеприводные автомобили ВАЗ очень популярны в России благодаря высокой ремонтопригодности, относительно небольшой стоимости запчастей, простой конструкции. Но в связи с большим количеством модификаций водителю нелегко разобраться даже с инструкцией, где находится тот или другой узел (деталь), в частности, на машине ВАЗ-21099 инжектор.

Прежде чем отремонтировать авто, некоторые детали приходится искать долго и кропотливо, теряя при этом немало времени. В этой статье мы поможем разобраться, где находится то или иное устройство на Вазовской модели 21099, и надеемся, что информация в какой-то степени пригодится автовладельцам, только что только что купившим автомобиль, или начинающим водителям.

История Править

Автомобиль начали выпускать в 1987 году. Первоначально автомобиль оснащался рядными 4-цилиндровыми 8-клапанными карбюраторными бензиновыми двигателями объёмом 1100, 1300 и 1500 см³.

ВАЗ 21093 «Самара» (1990-2004)

В финской версии ВАЗ-2109 так же возможно было опционально установить кондиционер, электро-стеклоподьемники, ГУР, люк.

ВАЗ-2109 имеет по две двери с каждой стороны, что облегчает посадку и выход пассажиров по сравнению с двухдверной версией; разделяющая двери центральная стойка кузова смещена вперед, благодаря чему увеличилось расстояние между стойкой и подушкой заднего сидения; изменилось также положение верхних точек крепления ремней безопасности — они меньше стесняют при поездке.

Всего произведено 1 615 995 экземпляров. Впоследствии заменён моделью ВАЗ-2114.

ФотогаллереяПравить

ВАЗ 2109 «Спутник» (1986-1993)

Lada Samara 5-door (1988-1993)

Lada Samara 1500 SLX 5-door (21098) (1989-1991)

Lada Samara «Night» (1989-1991)

Lada Samara GLS 5-portes (1989-1994)

Lada Samara XTX (1990-1994)

Lada Samara «Hanseat» by Deutsche Lada (1990-1993)

ВАЗ 21093 «Самара» (1990-2004)

Lada Samara 1.5GL 5-door (21098) (1991-1994)

Lada Samara «top» by Deutsche Lada (1991-1993)

Lada Samara Carlota by Scaldia Volga (1991-1996)

Lada Samara «Optima» by Deutsche Lada (1993)

Lada Samara SX 5-door (1994-1996)

Lada Samara 1500 HB injection (1994-2003)

Lada Samara 1.5 GXi (21093-20) (1996-1997)

Lada Samara Baltic GL (21093-22) (1996-1998)

Lada Samara Baltic L (21093-22) (1996-1998)

Добавить фото в галерею

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

• засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
• разрыв (дефект) диафрагмы насоса-ускорителя;
• отказ самого ЭМГ;
• неплотное прилегание к седлу иглы запорного механизма;
• подсос воздуха через стык корпуса и крышки;
• негерметичность поплавка в поплавковой камере;
• забивание грязью (сором) распылителя ускорительного насоса;
• разрегулировка винтов ХХ.

Разумеется, различного рода сбои могут возникать не только из-за карбюратора, нередко неисправен и сам двигатель, также бывает неправильно выставлено зажигание, особенно, если установка проводилась неопытным мастером без стробоскопа. Проблемы с холостыми оборотами могут возникать по причине отсутствия питания на электроклапане, поэтому, прежде чем разбирать КУ, сначала стоит проверить наличие напряжения на этом проводке.

Регулировка холостого хода

Далее идет настройка оборотов холостого хода. Эти настройки бывают лишь двух видов: частичная и полная. Частичная настройка для обычной регулировки мощности, а полная может изменять объем воздуха. Обычная настройка проводится с винтом «количества» топливовоздушной смеси. Данный винт предназначен для установки угла открытия заслонок, который осуществляет получение топливовоздушной смеси в цилиндры.

Настройка рабочего хода происходит с заведенной машиной и с энергетической нагрузкой, то есть с включенным светом и печкой внутри. Расстановка делается на работающем двигателе через винт «количества» до того момента, пока обороты холостого хода не придут в норму (800-900 об/мин). Следить за этим можно по тахометру.

В случае неправильной работы двигателя, требуется провести полную настройку, для которой понадобится винт «количества» и винт «качества».

Настройка состоит из следующих шагов:

Дожидаемся прогрева двигателя и после этого следует заглушить его;
Находим винт «качества», закручиваем до конца, а потом раскручиваем на 3 полных оборота;
Запускаем двигатель, включаем разные потребители энергии для создания нагрузки потребления автомобиля.
С помощью винта «количества» мощность должна достичь 700-800 об/мин;
Винтом «качества» настраиваем на максимальный предел возможных оборотов.
Ставим винтом «количества» на 900 об/мин;
Винтом «качества»следует снизить до 800 об/мин;
Осторожно выкручиваем винт «качества», до тех пор, пока не случится перебой, потом вкручиваем на 1 оборот;
Устанавливаем мощность винтом «количества» на показателях 800-900 об/мин.

В конце, когда все регулировки сделаны, нужно проверить работу карбюратора. Сделать это можно нажав резко на педаль газа и быстро ее отпустить. Мотор должен сразу реагировать на действия, без лишнего шума. После снижения оборотов двигателя, также не должно быть каких-то неполадок в его работе.

Как отрегулировать холостой ход на ваз 2109 своими руками в этом видео:

«Спутник»

Те, кто помнят советские цены, особенно кто имел такой автомобиль, согласятся, что 6 литров на 100 км для семьи в 3-4 человека были вполне приемлемым финансовым грузом. Зато такой «Спутник» позволял устраивать туристические вылазки на большие расстояния.

3адние сидения для двух детей в семье, объемный багажник, низкий расход топлива плюс некоторые примочки, которыми не могли похвастаться владельцы более ранних «Жигулей» — получается ВАЗ-21093. Технические характеристики машины посмотрим ниже, но у всего автопрома тех времен не было более комфортабельного, пригодного как для города, так и загородных дорог автомобиля. «Нивы», «четверки», «двойки» не в счет, потому как при складывании задних сидений мы получали полугрузовой вариант, который по объемам превосходил названные модели. Можно упомянуть 8 модель, тот же «Спутник», но не стоит забывать, что «девятка» имеет пять дверей против трех для 2108.
