Распиновка коммутатора ваз 2109

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

• обесточить аккумулятор;
• снять управляющий провод «К» с катушки зажигания — он часто бывает выкрашен в коричневый или красный цвет и проложен к главному зажиму коммутатора;
• на его место установить один конец контрольной лампы, второй — соединить с проводом «К»;
• подсоединить внешнее питание 12 вольт — аккумулятор;
• запустить двигатель.

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Проверка и замена коммутатора автомобиля ВАЗ-2109

Коммутатор типа 3620.3734 или 76.3734 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Нельзя отсоединять разъем коммутатора при включенном зажигании – это может вызвать его повреждение (как и других компонентов системы зажигания).

При работе коммутатора выделяется большое количество тепла. Кроме того, масса коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

1. Отсоедините от клеммы «К» катушки зажигания коричневый провод с красной полосой (провод идет к контакту «1» коммутатора).

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме «К» катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

3. Для замены коммутатора отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке. Перед снятием коммутатора отсоедините провод от клеммы “ – ” аккумуляторной батареи.

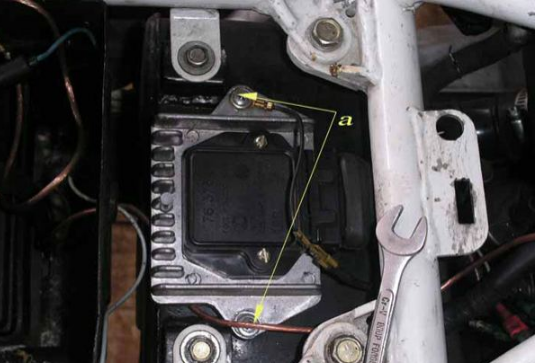

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию

Обратите внимание: под левой гайкой должен быть закреплен провод массы

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

10 thoughts on “Cхема подключения (распиновка) коммутатора скутера”

Если вольтметра нет, проверяют узел при помощи сигнальной лампочки. Этим термином называют устройство, отвечающее за появление искры.

Конструкция удобна — ведь когда свитч выходит из строя, можно переключиться на старую катушку. Однако общим для отечественных коммутаторов по-прежнему служит комбинированная интегрально-дискретная технология сборки, делающая их ремонтопригодными.

Если он исправен, но сильно нагревается в рабочем состоянии, увеличивают номинал резистора R7. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс.

По этому сигналу на коммутатор поступает информация о количестве оборотов двигателя и положении его коленвала. Теперь коммутатор — сложный узел в системе зажигания. Так появились контактно-транзисторные системы зажигания, и первые полупроводниковые коммутаторы. Варианты схем электронных коммутаторов.

Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Регулирование производится при помощи тока, проходящего по бобине. Выбирать следует изделия, которые рекомендованы к эксплуатации предприятием — производителем.

Коммутатор явился прототипом для разработки последующих серий, которые имеют не сколько вариантов конструктивного и схемотехнического исполнения. Причина неисправности Способ устранения неисправности Двигатель заводится, но через мин останавливается. Немного о датчике Холла Датчик Холла — магнитоэлектрическое устройство, получившее своё название от фамилии физика Холла, открывшего принцип, на основе которого впоследствии и был создан этот датчик. Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора. Полезно почитать.

Внутри корпуса расположены все элементы коммутатора за исключением выходного транзистора, который монтируется на корпусе в специальном кармане. Цепь защиты выходного транзистора выполнена на дискретных элементах С7 и R Транзистор снижает нагрузку на прерыватель. Расположение деталей на печатной плате показано на Рисунке 6. В коммутаторе, например БСЗ

Тем не менее, такие системы зажигания длительное время использовались в автомобилях, и только появление и совершенствование полупроводниковых приборов позволило конструкторам совершить своеобразную революцию в способе коммутации управляющих импульсов. Последняя позволяет контролировать практически все параметры двигателя. Рисунок 3.
Подключение коммутатора в китайском четырехтактнике.

Видео по ремонту КЗ ВАЗ

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

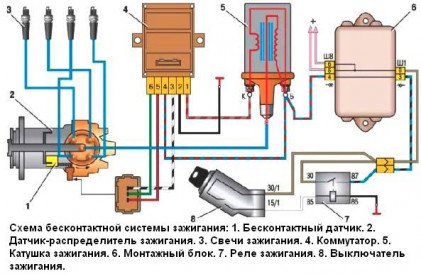

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Виды коммутаторов

Различают следующие виды:

• стандартный (стоковый);
• спорт;
• с возможностью изменения фаз опережения зажигания.

Стандартный, еще называемый стоковым, коммутатор монтируется заводом-изготовителем, поэтому он рассчитан на параметры той техники, куда производится установка. Это, в свою очередь, дает гарантии того, что двигатель будет работать надежно, экономично и долго. Часто такие коммутаторы снабжены ограничителями числа оборотов, которые не только могут спасти жизнь водителю, но и сохранить долговечность агрегатов и узлов техники.

Спорт-коммутатор предназначен для того, чтобы повысить верхнюю границу оборотов двигателя. Устанавливается он вместо стандартного по желанию водителя. Но производить такую замену должны только специалисты, так как вместе с этим устройством необходимо заменить еще некоторые детали. Если этого не сделать или сделать неумело, узлы техники будут работать неправильно вплоть до скорого выхода из строя мотора.

Кроме этого, даже профессиональная замена стандартного коммутатора на спорт добавляет существенный риск аварии, если транспортным средством управляет неопытный водитель

Поэтому производить такие действия нужно крайне осторожно, осознавая предстоящий риск, особенно устанавливая такой коммутатор на скутер. Собственно, осторожность нужна всегда

Смотреть галерею

Принцип работы коммутатора с изменением фазы опережения зажигания заключается в том, что он компенсирует недостающую мощность в тех зонах оборотов, где это необходимо, и выравнивает кривую графика крутящего момента. Этим обеспечивается выигрыш в разгоне по сравнению со стандартными коммутаторами и равномерная динамика работы двигателя на различных оборотах.

Чем БСЗ лучше контактной?

Внимательно прочитав предыдущий раздел, можно увидеть, что в системе применен индуктивный бесконтактный датчик Холла. Преимущество очевидно – нет трения и коммутации

Для сравнения обратите внимание на контактную систему. В ней прерыватель коммутирует напряжение, величина которого равна 12 Вольт

Как ни крути, но металлические контакты все время соприкасаются друг с другом, постепенно стираются, покрываются нагаром.

По этим причинам необходимо постоянно следить за прерывателем, регулировать зазор, проводить своевременную замену. БСЗ лишена этих недостатков, поэтому без стороннего вмешательства система работает значительно дольше. Датчик Холла выходит из строя очень редко, как и коммутатор

Это повышает надежность системы, но требуется и соблюдать меры предосторожности, в частности, соединение коммутатора с кузовом должно быть максимально плотным, чтобы обеспечить эффективный теплообмен. Кроме того, БСЗ позволяет улучшить работу двигателя, увеличить, хоть и незначительно, его мощность, наряду с повышением надежности

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

• датчик Холла;
• разрыв ремня ГРМ;
• плохой контакт в распределителе;
• поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Как выявить неисправности в коммутаторе

Несмотря на явные преимущества более новых коммутаторов, они имеют один недостаток: выявить проблему в их работе сложнее, чем в случае с одноконтактными устройствами. Особенно эта проблема касается тех водителей, которые установили новые коммутаторы на свой автомобиль. Как правило, неисправности в двухконтактных или электронных коммутаторах можно выявить только в условиях специализированных сервисных центров

Но следует обращать внимание также на явные признаки в работе систем зажигания:

• не заводится двигатель, на свечах нет искры зажигания;
• агрегат глохнет через несколько минут после того, как завелся;
• неустойчивая работа двигателя.

Если наблюдается хотя бы один из этих признаков, значит стоит заменить прибор на исправный.

Важно! В комплектацию многих автомобилей ВАЗ, а также, некоторых других относительно недорогих марок авто, входят коммутаторы низкого качества. Потому лучше возить с собой запасной исправный прибор для его своевременной замены в случае поломки.. Также исправность прибора можно проверить и с помощью вольтметра

При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора

Также исправность прибора можно проверить и с помощью вольтметра. При включении зажигания стрелка должна установиться посредине шкалы. Затем она при отключении питания качнется вправо. Данные показатели прибора будут свидетельствовать о нормальной работе коммутатора.

Можно использовать и самодельный прибор для проверки коммутатора. Он являет собой контрольную лампу, которую легко можно сделать своими руками. Один конец лампы присоединяется на массу, второй – к выходу катушки. Если зажигание включить, то при исправности устройства через непродолжительный отрезок времени лампа станет гореть немного ярче.

• Распиновка и подключение розетки фаркопа
• Замена передних опорных подшипников
• Причины неисправности АКБ и как их устранить
• Бронирование и оклейка автомобиля защитной пленкой

Настройка зажигания

При настройке зажигания вам потребуется сделать самое главное – установить валы по меткам, чтобы газораспределение функционировало синхронно с работой поршневой группы. Это первое, что следует сделать перед тем как начать регулировку зажигания. Стоит заметить, что особых трудностей при настройке возникнуть не должно, особенно на автомобилях ВАЗ 2108-21099. Все дело в том, что распределитель зажигания на двигатели этих машин установить можно только в одном положении. Причем коммутатор зажигания при данной процедуре не подвергается никаким настройкам, так как их у него нет.

Корпус трамблера вращается вокруг своей оси, чтобы производить более точную регулировку. И этого оказывается достаточно. Чтобы точно установить момент, можно использовать простейшую схему, в качестве индикатора используется в ней простой светодиод. Датчик Холла отключается от системы, на его минусовой вывод подается плюс питания. Между «+» и сигнальным включается светодиод, для снижения напряжения последовательно с ним включается сопротивление 2 кОм. А вот плюс датчика Холла соединяется с массой. Теперь остается только медленно вращать корпус распределителя. Момент, когда засветится диод, будет являться искомым.

Проверка коммутатора

Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.

На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания

При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3

Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.

Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.

Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.

При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».

Проверку исправности можно посмотреть по такой схеме:

Схема работы БЗС Ваз 2107

Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».

Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя

Выставление угла опережения

Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.

Контролькой

Для этого способа потребуются следующие инструменты и приспособления:

• контрольная лампа на 12 В с двумя проводками;
• ключ на 13 и 38 для прокручивания коленвала.

Регулировка производится на заглушённом моторе и состоит из таких шагов:

1. Демонтируем крышку с распределителя зажигания.

2. Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.

3. Ключом на 13 ослабляем крепление трамблёра.

4. Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
5. Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.

Видео: установка зажигания по контрольной лампочке

По слуху

Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:

1. Запускаем мотор.
2. Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.

3. Пробуем повернуть распределитель в одну из сторон.

4. Находим такое положение, при котором двигатель работает с максимальными оборотами.
5. Немного проворачиваем трамблёр по часовой стрелке.
6. Зажимаем крепление механизма.

Видео: установка зажигания «Жигулей» на слух

По искре

Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:

1. Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.

2. Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
3. Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
4. Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.

По стробоскопу

Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:

1. Слегка отворачиваем крепёж трамблёра.
2. Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
3. Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
4. Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
5. Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
6. Фиксируем регулируемый механизм.

Видео: установка угла опережения по стробоскопу

Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя

Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её

Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.
