Как сделать складной верстак своими руками?

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

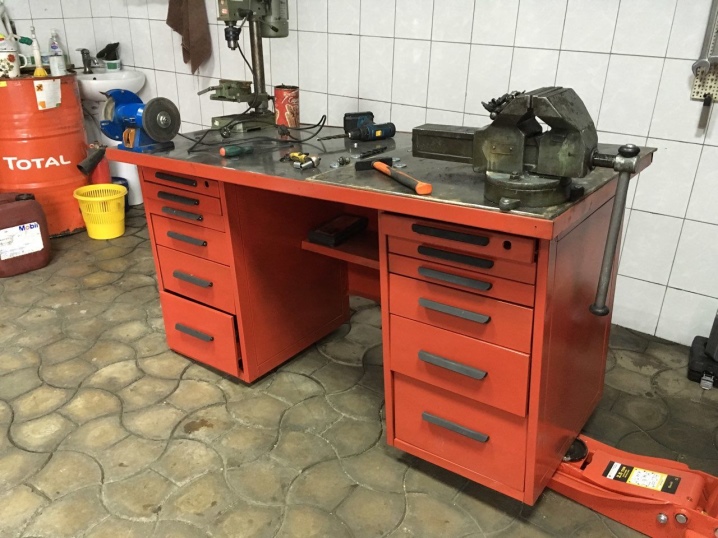

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Подготовка к сборке. Распил досок.

Для удобства работы необходимо распилить имеющиеся материалы на заготовки в соотвествии с распиловочными картами. Самая простая операция — это распил бруска, т.к. потребуется всего две детали одинаковой длины и они обе умещаются на одном бруске. Тем не менее ниже приводится пример распиловочных карт.

Брусок 30х40х2000
№ доски	1
Распил 1	660
Распил 2	660
Остаток	680

Раскладка угловая 14х14х2100
№ доски	1
Распил 1	660
Распил 2	660
Распил 3	350
Распил 4	350
Остаток	80

Доска 40х96х3000
№ доски	1	2	3	4	5
Распил 1	900	900	900	610	700
Распил 2	900	900	900	610
Распил 3	700	700	700	610
Распил 4	458	458	458	610
Распил 5				458
Остаток	42	42	42	102	2300

Доска 20х96х3000
№ доски	1	2	3	4
Распил 1	900	650	650	378
Распил 2	650	650	650	378
Распил 3	650	650	672	378
Распил 4	378	650	672	378
Распил 5	377	378	100	378
Распил 6			100	378
Остаток	45	22	156	732

Если Вы ещё не поняли, как пользоваться распиловочной картой, то прочтите следующее объяснение. Первая строка таблицы означает номер доски. Вторая обозначает сколько материала у Вас останется на каждой доске после отпила всех заготовок. Далее каждая строка — это длина очередной заготовки, которые умещаются (и следовательно должны быть отпилены) на каждой доске. Все размеры даны в миллиметрах.

Например, на доске строганной 40х96х3000. под номером три умещаются две заготовки по 900 мм. каждая, одна заготовка длиной 700 мм. и одна — длиной 458 мм. При этом после распила у Вас останется приблизительно 42-мм обрезок. «Приблизительно» — потому что толщина пила в расчёт не берётся.

Все доски сложите в отдельные стопки, согласно их длине. Должно получиться так, как указано ниже в таблицах.

Брусок 30х40х2000
Длина, мм	Кол-во	Код
660	2	Б1

Раскладка угловая 14х14х2100 мм
Длина, мм	Кол-во	Код
350	2	Р14_1
660	2	Р14_2

Доска 40х96х3000 мм
Длина, мм	Кол-во	Код
700	4	Д40_1
458	4	Д40_2
610	4	Д40_3
900	6	Д40_4

Доска 20х96х3000 мм
Длина, мм	Кол-во	Код
377	1	Д20_1
378	8	Д20_1
650	8	Д20_2
900	1	Д20_3
672	2	Д20_4
100	2	Д20_5

Крепёж
Наименование	Кол-во	Код	Цвет
Болт с гайкой и шайбой M8x100	16	Б8
Саморезы 3.5х45	26	С3,5
Саморезы 4.2х90	16	С4,5
Шкант 10х50	8	Ш

Как сделать складной верстак своими руками для крепления на стену

При наличии места на стене и нежелательности установки стационарного верстака на полу можно использовать предложенный мастер-класс и смонтировать своими руками стол-верстак с откидной столешницей. Фактически это подвесной шкаф с несколькими отсеками внутри. В рабочем положении – с опущенной столешницей – отсеки доступны, поднятая панель закрывает их от пыли и посторонних взглядов.

Таблица 4. Список материалов

Деталь	Материал	Размеры, см
Стенная рамка	Брус	340х2,5х5
Доска или фанера перфорированная	50х120, толщина 4…8 мм
Внешняя рамка (стеллаж)	Доска	370х2,5х25
Рама столешницы	Брус	500х2,5х10
Столешница	Фанера или ДСП	50х120х1,2
Складные ножки	Брус	5х10х250
Полки внутри стеллажа	Доска	5х20х180
Винты для гипсокартона или дерева (саморезы)	М8…М24
Дюбели для крепления рамы к стене	М50…М72, 4 шт.
Петли мебельные Т-образные	12…15 см, 4 шт.
Болты с контргайками и шайбами	М8…М24
Предохранитель для фиксации откидной столешницы шарнирный	2 шт.

Таблица 5. Раскрой деталей

Название детали на сборочном чертеже	Количество	Используемый материал	Размеры детали, см	Название/ применение
A	2	Брус 2,5х5 см	120	Длинная сторона стенной рамки
B	2	50	Короткая часть стенной рамки
C	1	Перфорированная фанера или доска 4…8 мм	120х50	Основа для закрепления инструментов на стенной рамке
D	2	Доска 2,5х25	55	Длинная сторона рамки стеллажа
E	2	120	Короткая сторона рамки стеллажа
F	1	Доска 2,5х20	55	Распорка стеллажа
G	1	75	Полка
H	1	Фанера 12 мм	125х60	Столешница
J	2	Доска 2,5х10 см	125	Длинная сторона усиления столешницы
K	2	40	Короткая сторона усиления столешницы
L	2	60	Боковина столешницы
M	1	120	Передняя панель столешницы
N	2	Брус 5х10 см	85	Ножки

Чтобы правильно выполнить последовательность, рекомендуем посмотреть видео – как сделать верстак своими руками из дерева.

Последовательность действий

Сборка выполняется без склейки деталей, но при желании это можно сделать. Если используется брус из сосны, лучше засверлить отверстия для саморезов. Дюбели в стене крепятся в зависимости от ее материала, для сверления отверстий используется обычная дрель или перфоратор. Все элементы перед окончательной сборкой проверяют на прямоугольность.

Важно: если планируется крепить верстак на перегородку, необходимо уточнить ее нагрузочную способность. Лучше монтировать рабочий шкаф на капитальную стену (кирпич, бетон, блоки).

1. Собирают стенную рамку и крепят ее к стене дюбелями. Монтируют на готовую рамку перфорированную фанеру (панель).
2. Собирают раму стеллажа. Для удобства сборки элементы скрепляют струбцинами.
3. Закрепляют раму стеллажа на настенной раме с помощью винтов.
4. Собирают каркас столешницы и прикрепляют к нему столешницу.
5. Петлями крепят ножки верстака к столешнице и саму столешницу к стеллажу. Перед прикреплением ножек к столешнице устанавливают предохранители, не позволяющие ножкам отклоняться вперед от вертикального положения.
6. Монтируют в стеллаже распорку и полку.
7. Устанавливая деревянные, пластиковые или металлические штифты в отверстия перфорированной доски, можно размещать на ней в произвольном порядке любые ручные инструменты небольшого веса.

Для большего удобства можно прикреплять к ней специальные планки, емкости, монтировать на полки или под ними рейлинги с крючками и держателями.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Лучшие производители

Надежные, практичные и долговечные верстаки изготавливают многие компании. К лучшим отечественным производителям относят несколько фирм.

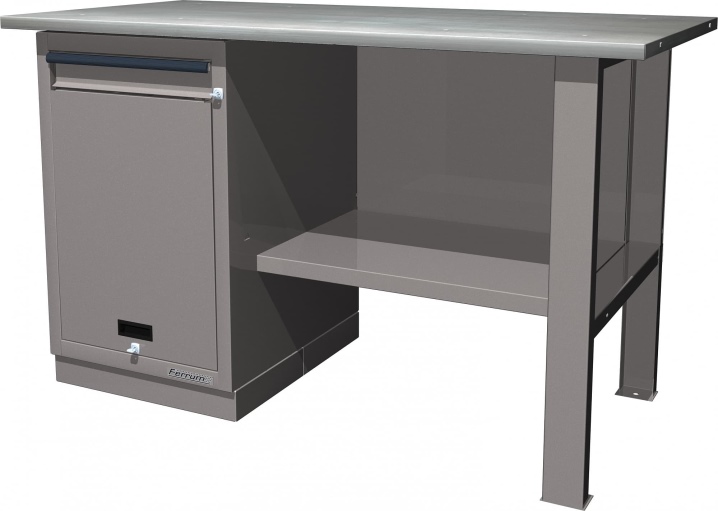

«Верстакофф». Компания занимается производством металлических верстаков, гаражных систем хранения, стеллажей и другого оборудования. Предлагают готовые решения и занимаются производством изделий под заказ. Верстаки под этой торговой маркой в зависимости от модели выдерживают нагрузки от 200 до 3000 кг.

К лучшим зарубежным производителям верстаков относят следующие компании: AEG (Германия), Ryoby (японский производитель), Bosch (Германия), Stayer, принадлежащий немецкому концерну Kraftool GmBH.

Обще описание конструкции верстака

Данный вариант верстака имеет простейшую конструкцию. Он одной из сторон крепится к стене, имеет две опорные ножки и может быть сложен (убран) в вертикальное положение. Таким образом, данная конструкция хорошо подходит для помещений, которые имеют ограниченную площадь, так как свободное пространство может быть организовано за счет трансформации такого верстака.

Самодельный верстак состоит из следующих базовых элементов:

Наименование	Назначение и описание
Столешница	Рабочая поверхность стола
Рама	Несущий конструктив, на котором базируются все остальные элементы.
Опорный элемент	Крепится намертво к стене и является одной из опор рабочей поверхности.
Ножки	Две опорные ножки, конструктивно связанные между собой
Фиксатор	Элемент, который крепится к стене и служит фиксации складного верстака в сложенном положении

Все эти элементы изготавливаются из массива дерева (сосна) и фанеры.

Подготовка

Подготовительные работы начинаются с ревизии имеющегося свободного места в гараже. Необходимо обеспечить проход людей к машине, открытие дверей самого авто, чтобы они не натыкались на верстак. Когда гараж недостаточно широк по габаритам и места хватает впритык, чтобы завести (или вывести) машину и сесть в неё (с одной или обеих сторон), то подумайте, возможно, верстак понадобится под машиной (в ремонтной канаве). В последнем случае он должен быть:

• откатным и/или складным, чтобы подступиться к месту ремонта, отодвинув его в любую из сторон;
• вдвое уже, чем сама канава.

Определившись с местом размещения, выберите схему построения вашего универсального ремонтного стола. Имеются десятки готовых чертежей верстаков. Если вы дружите с черчением и построением эскизов, мало-мальски умеете проектировать, просчитывая возможные неудачные моменты и вероятные ходы, то это ваш способ.

Чертежи и размеры

Высококачественный гаражный верстак начинается с габаритов – площади и объёма пространства, отводимого под него. Чертёж верстака опирается на следующие моменты:

• Высота расположения столешницы – расстояние от пола до согнутых локтей мастера, работающего стоя.
• Длина – чаще всего не более 2 м, но для сбора длинных конструкций (относящихся или не относящихся к автомобилю) может понадобиться и все 3-4 м.
• Ширина – не более 1 метра.
• Длина и ширина рамы верстака (включая так называемое подверстачье, или полка для ящиков либо без них) с учётом ножек на 5-10 см меньше соответствующих размеров лежащей на ней столешницы. Но можно уравнять эти габариты – так и делают, когда в металлическую основу закладываются доски, а сверху крепится стальной лист.
• Ножки изготавливаются с учётом габаритов рамы верстака. Идеально, если они впишутся в её длину и ширину, не выпирая по углам. Высота ножек – расстояние до согнутых локтей рабочего, трудящегося стоя, минус толщина столешницы (не менее 3 см).
• Подвесные полки (с ящиками или без них) устанавливаются на вторичных перекладинах под столешницей, расстояние до них – не меньше 60 см от пола. Чаще всего ящики располагаются в один ряд.

Столярные верстаки изготавливаются преимущественно из дерева – металлическими в них являются шпильки, саморезы, гвозди, мебельные уголки, а также элементы тисков – ходовой винт и его стопорные и ходовые гайки, возможно, втулка с шарикоподшипником.

Универсальный верстак обязательно содержит стальную столешницу, раму и ножки – тогда он выдержит вес деталей и конструкций в сотни килограммов, чего не скажешь о сборке деревянных изделий. На нём легко разместить слесарные тиски, пильный и сверлильный станки, оборудовать сварочный пост. Сам стол может быть угловым, навесным, откидным, но вряд ли откатным.

Инструменты и материалы

Необходимый инструментарий для мастера, которому срочно понадобился верстак, включает в себя:

• сварочный аппарат (лучше всего подойдёт инверторный с рабочим током не более 300 ампер), электроды на 2,5, 3 и 4 мм, защитная каска с затемнённым стеклом;
• строительный уровень;
• дрель или перфоратор с переходником под обычные свёрла, набор свёрл по металлу;
• болгарка с отрезным (по металлу) и шлифовальным дисками;
• линейка рулеточного типа на 3 м;
• электролобзик с набором пильных полотен по дереву;
• шуруповёрт (при его отсутствии – универсальная отвёртка с набором шлицевых, крестовых и шестигранных насадок).

В качестве расходных материалов подходят следующие:

• профильная труба 60*40 мм (толщина стенок – не менее 2 мм, общая длина – от 24 м);
• полоса стали 4*4 мм, длина полосы – порядка 8 м;
• листовая сталь с толщиной листа не менее 2 мм;
• фанера толщиной не менее 1,5 см (меньшую использовать нежелательно – жёсткость её стенок окажется недостаточной);
• саморезы толщиной не менее 5 мм;
• шпилька размером не менее М12, гайки и шайбы (гроверные, обычные увеличенные) под неё;
• уголковый профиль 50*50 и 40*40 мм (толщина стали – не менее 4 мм);
• доски из натуральной древесины толщиной не менее 5 см;
• грунт-эмаль по ржавчине и краска по дереву.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Особенности

Складной верстак в сложенном состоянии занимает до 10 раз меньше места, чем в рабочем.

Переносной – версия, по принципу действия похожая на складное кресло или обычный раздвижной стол, который легко переносить. Недостатком является почти полное отсутствие ящиков, заметно утяжеляющих конструкцию: вместо них – одна-две полки без задних стенок, сам верстак напоминает стеллаж.

Универсальный – конструкция, прикрепляющаяся к стене, но в отличие от обычного пристенного у такого стола присутствуют все четыре ножки. Схема усложняется выдвижными колёсиками, позволяющими воспользоваться верстаком, как тележкой. Данная версия напоминает передвижной стол для приготовления хот-догов, популярный у продавцов фастфуда в 90-х годах прошлого века: присутствуют полки с задними стенками (или полноценные ящики). Его можно и сложить у стены, подняв и зафиксировав, и перекатить в другое место. Переноска требует помощи ещё двух человек: вес значителен – десятки килограммов.

Раскладной пристенный верстак используется в домашнем «рабочем кабинете» или подсобке – вне дома. Стилизуется под общее оформление домашнего интерьера, может быть выполнен в качестве мини-трансформера, по виду которого гости не сразу догадаются, что это именно верстак. Для подверстачья может использоваться профильная труба.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без столярного верстака

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

• сборку деревянных конструкций;
• изготовление деталей из древесины;
• обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева

Устройство столярного верстака: особенности конструкции

Простейший столярный верстак состоит из двух элементов: верстачной доски (столешницы) и подверстачья (рамы, выполняющей несущую функцию). Рабочий стол в традиционном исполнении обязательно комплектуется тисками. В зависимости от размещения они могут быть фронтальными или торцевыми. С помощью тисков осуществляется фиксация деревянных заготовок в необходимом положении.

Устройство столярного верстака: 1 – передний зажим; 2 – задний зажим; 3 – винт; 4 – закрутки; 5 – лоток; 6 – упор; 7 – гнезда для клиньев; 8 – клинья; 9 – передние ножки; 10 – задние ножки; 11 – связи (2 шт.); 12 – клинья (4 шт.)

В крышке стола для мастерской, как и в губках тисков, выполненных из дерева, имеются отверстия. Их используют для установки упоров и прижимов, которые могут иметь разную высоту и размер сечения.

Перед работой упоры выставляются в определенной конфигурации, чтобы между ними можно было разместить деталь в необходимом положении. После того как заготовка установлена, она поджимается с помощью винтового механизма, которым оснащены тиски. Такая конструкция позволяет надежно зафиксировать деревянную деталь в горизонтальном положении.

Тиски можно использовать для работы с заготовками разной толщины. Специально для этого предусмотрены упоры разной высоты. Размер этого элемента подбирается так, чтобы в процессе обработки детали он не выступал за край и не мешал мастеру.

Обязательные составляющие самого простого верстака – это столешница и несущая рама

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Процесс изготовления

В качестве основного материала может подойти и фанера из твёрдых сортов дерева – например, берёзовая, с толщиной не менее 1,5 см.

Основание

Изготовление короба-основания включает ряд шагов.

1. Разметьте и распилите фанерный лист (или несколько листов) по чертежу.
2. В качестве основы – короб с ящиками. К примеру, его габариты – 2х1х0,25 м. Соедините боковины, заднюю стенку и перегородки для ящиков с подверстачьем (нижней стенкой несущего короба).
3. Для получившихся ящичных отсеков соберите выдвижные ящики – желательно сделать это заранее. Внешний размер ящиков чуть меньше внутренних размеров отсеков для них – это необходимо, чтобы они задвигались и выдвигались без усилий. Если необходимо, то установите проставки-направляющие. Заранее также установите на ящики ручки (можно использовать ручки для дверей, шкафов, деревянных окон или другие).
4. Установите на короб верхнюю стенку. Это ещё не столешница, а основа, на которой она установится.
5. Скруглите при помощи лобзика и шлифмашины детали для ножек – в том месте, где каждая ножка образует колено.
6. Установите планки ножек по центру несущей конструкции, не отклоняясь от симметрии. Например, если длина ножек – 1 м, то их основные и ответные части могут быть в длину по полметра (не считая роликовых механизмов). Ширина ножек может доходить до 15 см, толщина – по числу слоёв фанеры.
7. На дно основного короба прикрепите поворачивающиеся ролики от мебельного конструктора марки Joker. Они размещаются на болтах 10-го размера и придают конструкции функционал трансформера.
8. Установите ответные части ножек на мебельных болтах. Выполните пробную сборку, проверьте их чёткое срабатывание. Для предотвращения разбалтывания каждого «колена» проставляются большие шайбы (можно использовать гроверные).
9. Чтобы при раскладывании не возникало трудностей, на подвижные части устанавливаются синхронизирующие перекладины – вроде тех, что ставятся на верхние и нижние пассажирские места, откидные столики в вагонах поездов. Они дают возможность быстро сложить и разложить верстак без лишних движений.

Верстак готов к дальнейшей доработке.

Столешница

После изготовления короба и «ходовой части» разметьте и выпилите из нового листа фанеры столешницу. Она должна быть чуть больше по длине и ширине, чем короб. Например, если размер короба (вид сверху) 2х1 м, то столешница обладает площадью в 2,1х1,1 м. Разница в размере короба и столешницы придаст последней дополнительную устойчивость.

Некоторые электроинструменты, к примеру, пильный станок, потребуют раздвижной столешницы, выполненной из двух расходящихся половинок. Дисковая пила выставляется так, чтобы распиливаемая деталь не двигалась поперёк хода пильного диска. В этом случае потребуются направляющие (в том числе и металлический профиль), не дающие половинкам столешницы разойтись в другой плоскости. Здесь используются специальным образом гнутые пары профилей (типа шип-паз), где шип и паз идут по всей длине профиля (и столешницы в целом).

В простейшем случае применяют обычный уголковый профиль: верхняя часть уголка скользит по несущей конструкции, нижняя – не даёт расходящимся половинкам столешницы двигаться поперёк. Такая крышка стола работает чётко, как тиски. Здесь раздвижная столешница отчасти и заменяет тиски без прижимных губок.

Короб с ящиками в таком верстаке отсутствует – он бы мешал работать, зажать столешницей обрабатываемые детали было бы нельзя. Для фиксации половинок столешницы на выбранном расстоянии друг от друга применяют продольные ходовые винты со стопорными и ходовыми гайками, как в настоящих тисках, либо струбцины.

Какие бывают?

Существует большое количество разнообразных слесарных верстаков, предназначенных для разных целей и работ. Познакомимся с самыми популярными и актуальными из них.

Виды

Рассмотрим описание основных видов верстаков, которые применяются в условиях гаражной мастерской и легкого производства.

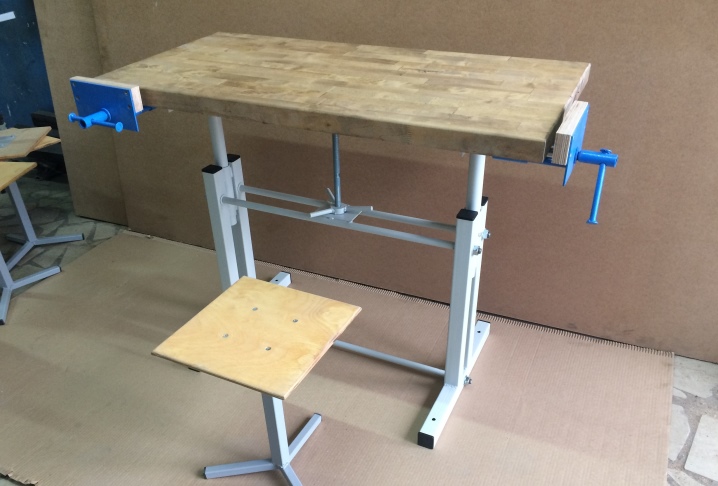

Столярные. Этот тип верстака почти всегда полностью выполнен из дерева и предназначен для работы только с деревянными деталями. Такая модель может быть одноместной или двухместной в зависимости от количества человек, которые за ней одновременно работают. Оснащены продольными или поперечными тисками. В столешнице в обязательном порядке предусмотрены отверстия для установки деревянных упоров.

Типы конструкций

Верстаки можно разделить и по типу конструкций.

Однотумбовый. Как правило, это маленький верстак, поскольку тумба выполняет роль утяжелителя конструкции. Такие модели применяются в гаражах и небольших мастерских.

Кроме того, варианты конструкции могут быть:

• разборные;
• подвижные – ножки верстака стоят на колесах, и при необходимости его можно перекатить;
• с дополнительными отсеками для хранения инструмента;
• с подсветкой рабочей зоны;
• с присутствием задней стенки.
