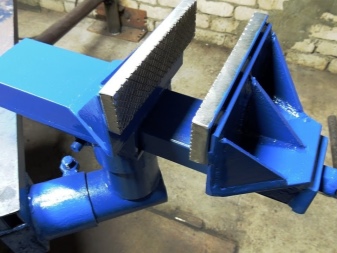

Как сделать слесарные тиски своими руками?

Порядок монтажа

Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.

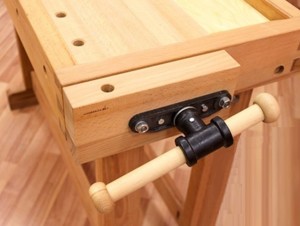

Монтирование столярных тисков

После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.

После того как все элементы закреплены, устанавливается вороток.

Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.

Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта. Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали. Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

• опору со всеми стационарными деталями;
• подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
• кулисы, перемещающие деталь в процессе обработки;
• винт ходовой;
• ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Из чего состоят металлические тиски

Прежде чем начать изготовление данного инструмента, требуется подробнее ознакомиться с тем, как именно он устроен. Тиски складываются из таких деталей:

• основа. Это опорная деталь, посредством которой тиски крепятся на стол, верстак или другую рабочую поверхность;
• неподвижная губка. Крепится к основе и ее можно слегка перемещать в ту или иную сторону, чтобы изменить угол расположения тисков;
• подвижная губка. Ее передвижение выполняется благодаря вращению рукояти. Перемещается она в двух направлениях. Благодаря чему обеспечивает надежное фиксирование элемента для дальнейшей деятельности;
• рукоять. Объединяется с винтом, объединенным с гайкой подвижной губки.
• винт. Объединен с губками и проходит через построение тисков. Зачастую винт стальной, а резьба на нем трапециевидная. Винт допускается двигать посредством рукояти, размещенной на внешнем крае.

Тиски Моксона своими руками

Многие предпочитают тиски Моксона из-за их универсальности  и относительно низкой стоимости. Изготовить их несложно. Вначале необходимо правильно подобрать материалы. Для достаточно жестких тисков вы должны убедиться, что заготовки толщиной не меньше 4 см. можно склеить несколько досок. Это не только добавит приятный визуальный дизайн, но и должно помочь сохранить форму, такой способ значительно лучше, чем массивная древесина. Как только части склеены,  обрежьте края до нужного размера. Обозначте место для гаек маркировочным ножом и уберите лишний материал. Это не так сложно, как кажется, просто нужна острая стаместка или зубило. Как только затяните и плотно закрутите гайки , переместите место отверстия в подвижный зажим, выстроив две части и просверлив непосредственно через неподвижную губку. Затем сдвиньте подвижную часть в любом направлении и используйте сверло для удлинения отверстий. Это позволяет подвижной части зажима раскладываться в стороны друг к другу без привязки, так что конические части могут быть зажаты. Затем приклейте опрные ножки и кусочки кожи на губки, как на фото. Оставьте на ночь сохнуть и затем обрежьте все лишнее.

Источник фото www.instructables.com/id/Make-It-Moxon-Vise

Еще один вариант подобных самодельных тисков с некоторыми усовершенствованиями. Это портативная компактная конструкция, которую можно установить на стол или верстак. Готовое изделие представляет собой комбинацию моксонов и тисков с двумя винтами. Возможно, это не самые совершенные тиски, но с учетом, что они обошлись автору в минимальную сумму, вариант неплохой.

Источник фото www.instructables.com/id/Downdraft-Moxon-Vise

Самодельные столярные тиски Моксона

Данная модель самодельных столярных тисков очень проста в изготовлении, всю работу можно выполнить за один день или даже меньше. Для любого столяра это очень нужный ручной инструмент, чрезвычайно полезный для изготовления ласточкиных хвостов и других мелких столярных изделия

Порядок изготовления подробно показан на пошаговых фото, только обратите внимание на конечный этап склейки. Нанесите немного клея на внутреннюю сторону гайки и один конец резьбового стержня, затем необходимо вставить стержень в гайку так, чтобы он едва выступал с другой стороны

Отставьте в сторону, чтобы сохла в течение ночи. После того, как они высохнут использовать мелкий напильник, чтобы сгладить конец резьбового стержня заподлицо с гайкой.

Источник фото www.instructables.com/id/Make-a-Moxon-Vise

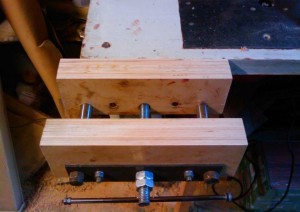

Столярные тиски для верстака

Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.

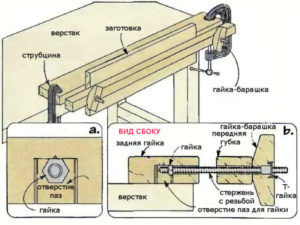

Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:

Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках. Неподвижная часть крепится к верстаку.

Популярное:  Плоскорез Фокина – чудо инструмент или раздутая реклама?

Изнутри на нее монтируется мебельная упорная гайка для червячного механизма. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.

Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой. Шпилька-вороток жестко крепится к рукоятке.

Обратите внимание

Для прочности, губки можно изготовить из нескольких слоев фанеры.

Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Можно изготовить «на скорую руку» некую смесь струбцины и тисков:

Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.

Чего ждать от самодельщины

Описанное приспособление, конечно, временное – все его детали довольно быстро размочаливаются, даже если дерево жмет дерево. Поэтому займемся вначале вопросом: какие самодельные тиски стоит изготавливать?

Зажимных приспособлений самого разного рода в технике используется неисчислимое множество; патенты на них насчитываются тысячами и десятками тысяч. Самостоятельно имеет смысл делать тиски, во-первых, наиболее употребительные. Во-вторых, не требующие для изготовления специальных материалов, производственного оборудования и сложных технологий.

Обычные слесарные тиски (поз. 1 на рис.) придется делать неповоротными. В противном случае придется искать либо готовую пару шейка-юбка (см. далее), которую к тому же может увести при сборке сваркой, либо возможности воспользоваться шейпинговым станком (попросту – шейпингом). Которых на ходу осталось очень мало, трудо- и энергоемкую шейпинговую обработку все более вытесняют точные литье, штамповка и роботы.

Разновидности тисков

Переставные (мобильные) мини-тиски, поз. 2, вроде бы проще, но для их изготовления необходимы особо качественные и, соотв., трудно обрабатываемые материалы. Дело в том, что усилие прижима ручных тисков определяется мускульной силой работника. А поперечное сечение деталей тисков с уменьшением их размеров падает по квадратичному закону, т.е. быстро. Лапы чаще всего обламываются как раз у мини-тисков. Однако расширить их функциональные возможности своими силами как раз несложно, см. далее.

Обычные столярные тиски, поз. 3, входят в состав столярного верстака и без него неработоспособны. Но далее мы рассмотрим, как изготовить тиски Моксона для работы по дереву, превращающие любой рабочий стол (в т.ч. хоть письменный) в практически полноценный столярный верстак.

Вот что действительно стоит сделать самостоятельно домашнему мастеру, так это однокоординатные станочные тиски (простой неповоротный стол) к сверлильному станку, поз. 4. Они же могут использоваться самостоятельно (отдельно от станка) для самых разнообразных работ. Материал для станочных станков годится обычный имеющийся в широкой продаже; работы по изготовлению станочных тисков, не уступающих фирменным, требуется буквально всего ничего.

Ювелирные тиски ручные (поз. 5) и настольные (поз. 6) – удобнейшие штуки для мелких точных работ. Но увы – для их изготовления нужны спецматериалы и оборудование, которое есть на всяком машиностроительном заводе общего профиля. В домашних условиях можно сделать неплохие заменители тисков-«лягушек», поз. 7, которые, кстати, часто входят в комплект настольных ювелирных тисков, поз. 8.

А вот с угловыми тисками (поз. 9) для зажима деталей, соединяемых под углом, дело, как говорится, глухо. Сделать их подобие своими руками возможно (поз. 10), но, во-первых, оказывается, что обеспечить зажим уже под фиксированным углом точно 90 градусов очень сложно, а если удалось, то угол потом быстро «плывет». О самодельных угловых тисках с регулируемым углом зажима и говорить не стоит. То же касается 2-3 координатных ручных станочных тисков (поз. 11-14) и, напр., приспособлений для вязания рыболовных мушек (поз. 15), которые уже не тиски, а узко специализированный станок.

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

• винтовые;
• клинообразные;
• с установленной диафрагмой;
• эксцентричные;
• с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

• столярные;
• слесарные;
• станочные;
• ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

Особенности

Промышленные тиски – особенно столярные – приближаются по своей мощности (прилагаемой к деталям прижимной силе) к вертикальному прессу. Наиболее распространённая замена промышленным слесарным тискам – тиски на основе таврового или простого уголкового профиля, изготовленные на базе куска швеллера.

Основой тисков является стационарно закреплённая на верстаке станина с наковальней, вдоль которой движется подвижная часть. Она управляется болтовой осью, приводимой в движение при помощи ворота – поперечной перекладины, вставленной в торец ходового винта, обращённого к работающему мастеру.

Необходимые материалы

Слесарные тиски, в зависимости от модели, изготавливаются из чугуна или металла. Столярные – из продукции деревообработки, то есть, характерных брусков определенных размеров. Если брать в пример самодельные приспособления для столярной мастерской, сначала нужно разметить требуемое количество деталей и вырезать бруски согласно чертежу.

Для станины подойдет массив из дерева. Приготовить три бруска. В первом и втором просверлить два вертикальных отверстия, чтобы намертво закрепить бруски к станине. Взять болты необходимой длины и проделать описанное выше действие. В первом бруске просверлить горизонтальное отверстие под ходовой винт.

Вставить его в подготовленное отверстие и прикрепить к подвижной губке (третий брусок). На другом конце ходового винта сделать предварительно петлю, приварить металлический стержень или придумать ручку для вращения. Готовую конструкцию закрепить на верстаке.

Это самые простые тиски. Если у мастера под рукой все необходимое, что требуется, он достигнет цели за один день. Если планируется изготовить станочные тиски, потребуется времени значительно больше, а также придется искать металлические детали, профильную трубу и покупать набор профессиональных инструментов.

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Простейшая конструкция представлена сочетанием следующих элементов:

Подвижная губка, при изготовлении которой используется деревянный брус

Особое внимание следует уделить выбору бруса, так как он не должен иметь трещины и другие дефекты. Даже несущественные дефекты могут привести к тому, что при нагрузке материал треснет.
Корпус собирается из массивного деревянного бруса

Этот элемент неподвижный, выступает в качестве второй зажимной губки. Рекомендуется выбирать древесину дорогих пород, которая не имеет большого количества сучков.
Направляющие изготавливаются из металла, так как на них будет оказываться серьезная нагрузка. Лучше всего выбирать нержавеющую сталь. Кроме этого, во время эксплуатации направляющие следует периодически смазывать.
Перемещение подвижной губки обеспечивается металлическим винтом. Применяемый винт должен иметь довольно крупную резьбу, так как в противном случае он не выдержит сильную нагрузку.
Вороток, через который ходовому винту передается вращение. С применение рычага большей длины существенно увеличивается оказываемая нагрузка.

К особенностям изготовления можно отнести следующие моменты:

1. Изготавливаемый корпус крепится на столе или верстаке при помощи длинных шурупов и болтов. Применяемые крепежные материалы должны иметь большой диаметр и изготавливаться из прочной стали.
2. В подвижной губке и корпусе создается три отверстия, которые требуются для размещения направляющих. Для того чтобы обеспечить совпадение осей проводится сверление всех отверстий одновременно в обоих брусках. В противном случае может возникнуть ситуация, когда отверстия расположены друг относительно друга неточно.
3. После установки направляющих на них надеваются подвижные зажимные губки. Центральное отверстие требуется для винта, который будет служить в качестве ограничителя. На обратную сторону винта надевается гайка и после этого приваривается.
4. Вороток закрепляется на переднем конце ходового винта. Для этого создается отверстие соответствующего диаметра. Крепление можно провести путем приваривания воротка.

Самодельные конструкции ничем не уступают промышленным. Они также могут быть рассчитаны на воздействие большой нагрузки. Создаваемые тиски могут обладать самыми различными качествами, так как они создаются мастером в зависимости от потребностей.
