Как сделать метчикодержатель своими руками

Можно ли изготовить метчикодержатель самостоятельно?

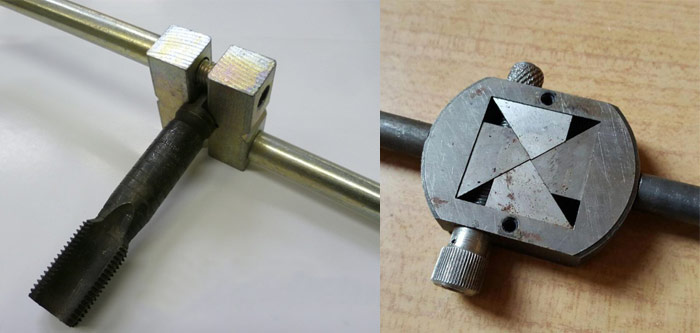

Изготовление метчикодержателя своими руками – процесс весьма трудоёмкий. Его можно облегчить, если попытаться восстановить имеющееся, но изношенное приспособление: ведь потеря размеров сухарных планок обычно происходит гораздо быстрее, чем у остальных деталей. Перед работой следует оценить прочность корпуса, особенно, если он изготовлен не из стали, а из литого алюминиево-магниевого или цинкового сплава. Наличие микротрещин – преграда непреодолимая.

Если корпус находится в хорошем состоянии, то дальнейшие работы ведутся в следующей последовательности:

1. Проектируются и изготавливаются две сухарные планки под зажим метчика, который соответствует параметрам ГОСТ 3266 или DIN Одна планка выполняется сплошной (она будет неразъёмной), а вторая снабжается отверстием под регулировочный винт.
2. Из среднеуглеродистой стали типа сталь 45 вытачивается подвижная ручка, на противоположном конце которой устраивается сплошная насечка. Посредине насечки сверлится отверстие под вращающую рукоятку.
3. В боковой части корпуса выполняется резьбовое отверстие под фиксирующий гужон (он не должен быть крупнее М3,5).
4. При необходимости изготавливаются сменные удлинители, которые пригодятся, если предстоит нарезать глубокую резьбу в деталях из закалённой стали. По соображениям безопасности, удлинитель должен быть выполнен из цементуемой стали типа сталь 20 или из высокоуглеродистой пружинной стали марки 60С2.

Неразъёмный метчикодержатель изготовить своими руками значительно проще. В призматической вставке, размеры которой соответствуют отверстию корпуса метчикодержателя, фрезеруется квадрат 8×8, а для ручек приспосабливается любой некалёный стальной стержень (и в этом случае не забываем о поверхностных насечках!).

Цены на поворотные метчикодержатели отечественного производства (бренд Matrix) с трещоткой варьируются в пределах 500…800 руб. (в зависимости от размера посадочной части). Цена импортных воротков от торговой марки Stayer (Австрия) стартует от 2500 руб., хотя практически особой разницы в качестве не ощущается.

Как еще можно вытащить сломанный метчик из сквозного или глухого отверстия

Расскажем, как еще можно вытащить сломанный метчик из глухих или сквозных отверстий.

Высверливание

Высверлить сломанный метчик можно при помощи твердосплавного винтового сверла. Рекомендуемая скорость 1500–3000 об./мин. Охлаждающую жидкость можно не использовать

При высверливании соблюдайте осторожность.

1. Возьмите шпильку с твердосплавным шаровидным наконечником и разотрите полукруглый уступ сердечника сломанного метчика. Это нужно для того, чтобы сверло не сместилось. В противном случае сверло отклонится в сторону и повредит деталь.

2. Высверлите стержень сломанного метчика. Желательно это делать на станке. При его отсутствии надежно зажмите деталь в тисках и используйте жесткую подставку. В процессе регулярно удаляйте стружку и обломки инструмента.

3. Удалите оставшиеся части метчика при помощи тонкого шпателя или иного острого инструмента. Продуйте резьбовые отверстия.

Фотография №1: высверливание сломанного метчика

После этого повторите нарезание резьбы.

Выжигание электроэрозионным способом

Для этого используют портативные и стационарные электроэрозионные копировально-прошивные станки. Технология предполагает выжигание стержня сломанного метчика подходящим по диаметру электродом и последующее удаление лепестков. Резьба при этом не повреждается.

Фотография №2: портативный электроэрозионный копировально-прошивной станок «Панчер 800»

Вытравливание азотной кислотой

Обломок метчика, застрявший в детали из алюминиевого сплава, можно вытравить разбавленной азотной кислотой (20 %). На заготовку она практически не подействует, а сломанный инструмент через 15 минут «ослабнет». После этого вы сможете извлечь часть метчика.

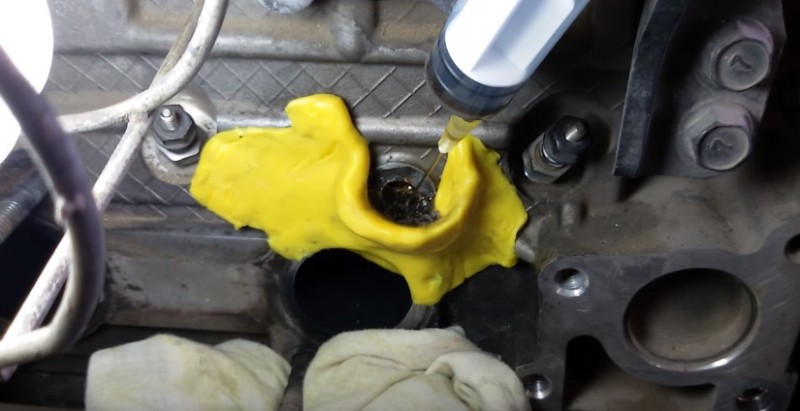

Вытравливание можно применять и при работе со стальными деталями. В этом случае необходимо позаботиться о сохранности материала. Для этого используйте воск или парафин.

Фотография №3: портативный электроэрозионный копировально-прошивной станок «Панчер 800»

Обратите внимание! Вытравливать метчик нужно только до ослабления посадки сломанного инструмента. Если оставите кислоту внутри надолго, диаметр отверстия изменится.

Что вам потребуется

Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки. Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов

Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый

Гайка-муфта и 2 болта для воротка.

Таблица 1. Ориентировочные параметры распространенных метчиков, производимых по ГОСТу.

Список необходимого инструмента:

1. Дрель.
2. Сверла по металлу.
3. Молоток.
4. Кернер.
5. Штангенциркуль.
6. Напильник.
7. Тиски.

Инструмент для изготовления самодельного воротка.

Как своими руками сделать простой вороток для метчиков

Рассматриваемый самодельный держатель метчиков прост в изготовлении, и материалы для него найти легко. Если подходящих метизов не окажется в гараже, их можно купить за незначительную сумму. Процесс изготовления своими руками займет примерно полчаса, а результатом будет добротный вороток для метчиков.

Самодельный метчикодержатель — фото.

Что вам потребуется

Основой для самодельного приспособления послужит длинная гайка-муфта, а в качестве рукояток понадобятся болты или шпильки.

Вороток изготавливается под несколько типовых размеров метчиков, при этом хвостовик наиболее крупного не должен превышать диаметр используемых болтов.

Здесь важно соблюдать пропорциональность: не стоит подбирать крупную гайку для самых мелких метчиков, лучше сделать два держателя – большой и малый. Гайка-муфта и 2 болта для воротка

Гайка-муфта и 2 болта для воротка.

Список необходимого инструмента:

1. Дрель.
2. Сверла по металлу.
3. Молоток.
4. Кернер.
5. Штангенциркуль.
6. Напильник.
7. Тиски.

Инструмент для изготовления самодельного воротка.

Как сделать вороток своими руками

Определившись с типоразмерами метчиков, замерьте штангенциркулем их хвостовики.

Подберите три подходящих сверла (или четыре, как захотите).

Подобранные сверла.

Разметьте на длинной гайке центры сверления и сделайте кернером углубления. Зажав заготовку в тисках, выполните сначала все отверстия сверлом наименьшего диаметра.

Затем расширьте соответствующие отверстия до требуемого размера.

Прогоните внутреннюю резьбу подходящим метчиком, используя для вращения гаечный ключ, если у вас нет другого воротка.

Заготовка для воротка.

Закрутите болты с обеих сторон – самодельный держатель готов.

Самодельный держатель метчиков.

Для надежного зажима инструмента в корпусе воротка следует равномерно затягивать болты-рукоятки, выдерживая перпендикулярное расположение метчика в посадочном отверстии. Ещё более стабильной фиксации можно добиться установкой двух контргаек, затягиваемых рожковым ключом.

Изготовленный метчикодержатель.

Как видно, метчикодержатель представленной конструкции весьма прост, доступен для изготовления своими руками и гораздо надежнее дешевых воротков сомнительного происхождения. Для удобства использования выступающие резьбовые части рекомендуется спрятать под резиновые или термоусадочные трубки, а острые грани головок болтов закруглить на наждачном станке.

Вороток для метчиков своими руками

Всем привет. Последнее время часто появляется необходимость нарезать резьбу в чём либо. Всегда это делал шуруповертом. Но вчера понадобилось нарезать резьбу в металле толщиной 5 мм. Шуруповертом не пойдёт, метчик закусит и сломает. Воротка у меня нет.

Пошел в ближайший строй маг, посмотрел там воротки, цены кусаются))). Вспомнил, что на работе как-то работал самодельным воротком из трубки и 2-х гаек. Решил сделать что-то подобное. В том же строй магазине купил длинную гайку М12 и 2 болта М12*70.

В гайке сделал 3 отверстия Ф5 мм для метчика М5, Ф6 мм для метчиков М6 и М8. И Ф7 мм для метчиков М10.

• Болты обтачивал на болгарке, зажав их в дрель, токарного станка у меня нет, и я согласен, что работа не ювелирная.

Данный вороток прошел испытания, и мне он нравиться

Спасибо за внимание, может кому пригодиться

Автор; Игорь Сивушенко          г.Шымкент, Казахстан

Как выбрать путевый метчикодержатель, а не китайское барахло

Если вы решили нарезать внутреннюю резьбу с помощью метчика, то вам понадобится метчикодержатель — приспособление, в которое зажимается метчик.

Ведь при нарезке резьбы метчиком идет приличное усилие и нужно крепко держать метчик, чтобы все прошло как нужно и чтобы не «закосить» резьбу.

В строительных магазинах ассортимент данных девайсов широк, какой выбрать, на что обращать внимание — все в этой статье. Будет фото, советы по покупке, описание моделей и конечно же цены

Отечественные метчикодержатели

Отличаются от импортных недорогих более высоким качеством, цена соответственно тоже немаленькая. Очень часто мне, как продавцу в магазине, видно, что люди, которым нужно нарезать одну-единственную резьбу(например на М6), жалеют денег как на метчик так и на метчикодержатель.

Вы конечно же знаете, что отечественный качественный метчик из быстрорежущей стали стоит недешево(по сравнению с китайскими аналогами из углеродистой стали), так что если такой покупатель даже и купит метчик, то денег на метчикодержатель становится уже жалко.

Оно и понятно, ведь качественный отечественный метчикодержатель стоит чуть подешевле самого метчика. Поэтому не каждый решается на покупку, а зачем, если надо нарезать одну резьбу — для этого в качестве держателя вполне можно использовать обычный рожковый ключ или разводной.

Конечно, придется попариться с нарезкой резьбы, но все-таки зато будет экономия.

Все метчикодержатели подразделяются по размерам. Например, М3-М8(означает, что можно зажать все метчики от 3 до 8 мм), 4-12 или 12-36. То есть они бывают маленькие, средние и большие. Так что берите такой, чтобы зажать нужный размер метчика. На фото различные размеры держателей.

Импортные китайские метчикодержатели

Чаще всего это дешевые китайские модели, стоят недорого. Например, если отечественный М3-М8 стоит 130 рублей, то китайский подобный 50-70. Разница налицо.

Хотя и качество также отличается, китайский сделан из порошкового металла(силумин), он не крепкий и если вы приложитесь посильнее, то вполне вероятно, что ваш китайский держатель расколется. Такое случается очень часто.

Но для разовых работ чаще всего покупают именно такие, поскольку выполнил работу и положил на полку для лучших времен, денег много не потрачено — неплохой выбор для разовых работ. Как вариант — модели фирмы Stayer, недорогие, для дома потянет. На фото ниже.

Еще на заметку:  Какие стеклорезы бывают и чем различаются

Помимо обычных вариантов в продаже можно встретить реверсивные с трещоткой. Например, фирмы Matrix. Вполне приемлемого качества, для домашних работ.

Такие модели предназначены для нарезания «глубокой» резьбы, в тех случаях, когда нет возможности крутить ручками метчикодержателя.

Конечно, если резьбу нужно нарезать в узком пространстве, то можно попробовать длинный гаечный метчик, однако не всегда это помогает, поскольку гаечный метчик — он для сквозных отверстий. А что делать, когда нужно нарезать резьбу глухую, не насквозь.

Тогда единственный вариант — реверсивная модель, имеет вид удлиненного цилиндра, его можно вставить туда(узкое пространство), где невозможно работать обычным метчикодержателем с ручками в разные стороны. Модель фирмы Matrix имеет 2 размера М3-М8 и М5-М12. Стоимость от 170 до 250 рублей.

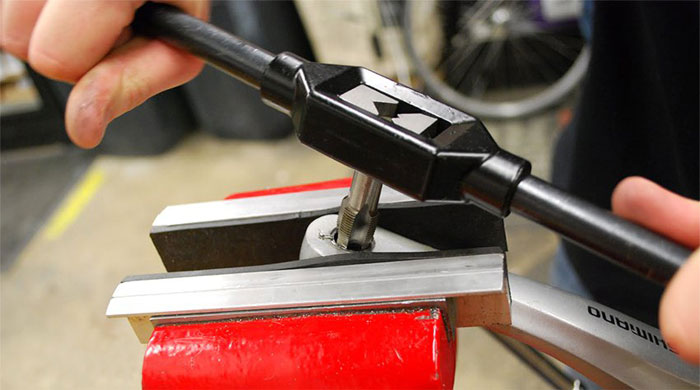

Как пользоваться регулируемым метчикодержателем?

Такие инструменты обычно имеют посадочную квадратную часть, где могут устанавливаться метчики с размером хвостовика 8×8 мм (предусматриваются и посадочные места под плашки до 20 мм). Корпус закрывается съёмной крышкой, под которой размещён механизм изменения размеров квадрата. Планки сухарей сдвигаются в процессе вкручивания регулировочного винта до требуемой глубины. Винт для удобства снабжается поверхностными насечками.

Конструктивно сухари могут иметь две или четыре части. Функциональнее – второй вариант, при котором регулировка каждой стороны может производиться раздельно. Благодаря последовательному перемещению элементов сухарной планки все стороны квадрата изменяются в одинаковой степени, обеспечивая тем самым надёжную фиксацию метчика в приспособлении.

Точность действия метчикодержателя зависит от:

• Соотношения диаметра и длины посадочной части: плоские, но широкие воротки ухудшают направление резьбонарезающего инструмента. Если вороток ещё и нетарированный, то поломка метчика весьма вероятна;
• Материала сухарных планок. В высокостойких метчикодержателях кулачки изготавливаются из закалённых инструментальных сталей типа У8А и выше, имея твёрдость после закалки не менее 46…50 HRC.
• Качества тарировки пружины: слишком толстые пружины завышают значение крутящего момента, а слишком тонкие увеличивают время, требуемое для нарезки резьбы. Пружины изготавливают из стали 60С2 или 65Г.

Ограничение по моменту на практике реализуется так. В корпусе и втулке установлена пара сопряжённых кулачков. Перед началом нарезания резьбы уточняют величину съёма металла «на сторону»: она должна соответствовать размеру впадины резьбы с припуском не более 1,…1,5 мм на сторону (меньшие значения соответствуют более хрупким материалам, в частности, чугуну). Когда развиваемый момент превышает допустимый для данного типоразмера метчика, кулачки выходят из зацепления, и начинают проскальзывать. В результате вращение корпуса воротка приостанавливается.

Такие метчикодержатели не являются универсальными, и могут использоваться лишь при достаточных размерах рабочей зоны. Основная область их применения – глубокие и глухие отверстия.

Конструкции метчикодержателей

Любой метчик, как известно, имеет круглую в сечении посадочную часть, и квадратный хвостовик, за который и вращается инструмент. Размеры этих частей стандартизированы в соответствии с ГОСТ 3266, а потому не зависят от исполнения метчика, типа резьбы (левая, либо правая) и прочих факторов. Поэтому различия в конструкциях метчикодержателей касаются:

1. Формы держателя – плоский или угловой.
2. Направления вращения метчика – радиального или осевого.
3. Количества посадочных гнёзд под хвостовики.
4. Наличия или отсутствия возможности для регулировки размеров посадочного отверстия.

Регулируемые воротки обычно снабжаются одним – тремя отверстиями постоянного размера, и одним регулируемым. Метчикодержатели с осевым направлением подачи метчика иногда называют торцевыми. Они предназначаются для получения внутренних резьб в ограниченных рабочих пространствах.

Любой регулируемый метчикодержатель с радиальным направлением вращения инструмента, изготовленный по требованиям ГОСТ 3266, состоит из следующих частей:

• Призматической рамки;
• Съёмной рукоятки, которая при помощи штифта соединяется с рамкой. На рукоятке имеется трещотка, фиксирующая текущее положение инструмента при необходимости переустановки ручки;
• Неподвижной рукоятки;
• Пары подвижных сухарей, которые могут перемещаться в пазах рамки;
• Гужона, который фиксирует сухари в определённом положении (в нерегулируемых воротках эта деталь отсутствует).

Торцевые, т-образные метчикодержатели устроены иначе. Это обусловлено необходимостью прилагать возрастающее усилие, по мере увеличения глубины нарезаемой резьбы. Поэтому они изготавливаются с трещоткой, а в корпусе предусматривается только одно крепёжное отверстие. Трещотка обеспечивает стабильность положения метчикодержателя в момент переустановки поворотных ручек.

Для обеспечения стабильного значения крутящего момента применяются ручные тарированные воротки. При перегрузке во время вращения (что может произойти, например, при неверном диаметре отверстия или повышенной твёрдости детали) такой инструмент скользит, предохраняя тем самым метчик от поломки. Тарированные метчикодержатели состоят из:

• Корпуса, снабжённого сквозным отверстием под ручки;
• Двух изогнутых ручек (вместо них можно использовать любой прут из незакалённой средне- или высокоуглеродистой стали);
• Подвижной нажимной втулки, на противоположном торце которой имеется квадратное отверстие под хвостовик;
• Возвратной пружины, выставленной на определённое значение крутящего момента.
