Тепловое реле для электродвигателя

Функции реле перегрузки

Реле перегрузки:

• При пуске электродвигателя позволяют выдерживать временные перегрузки без разрыва цепи.

• Размыкают цепь электродвигателя, если ток превышает предельно допустимое значение и возникает угроза повреждения электродвигателя.

• Устанавливаются в исходное положение автоматически или вручную после устранения перегрузки.

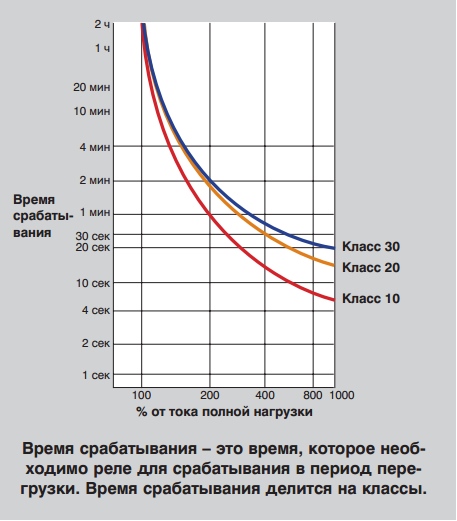

IEC и NEMA стандартизуют классы срабатывания реле перегрузки.

Обозначение класса срабатывания

Как правило, реле перегрузки реагируют на условия перегрузки в соответствии с характеристикой срабатывания. Для любого стандарта (NEMA или IEC) деление изделий на классы определяет, какой период времени требуется реле на размыкание при перегрузке. Наиболее часто встречающиеся классы: 10, 20 и 30. Цифровое обозначение отражает время, необходимое реле для срабатывания. Реле перегрузки класса 10 срабатывает в течение 10 секунд и менее при 600% тока полной нагрузки, реле класса 20 срабатывает в течение 20 секунд и менее, а реле класса 30 — в течение 30 секунд и менее.

Угол наклона характеристики срабатывания зависит от класса защиты электродвигателя. Электродвигатели IEC обычно адаптированы к определённому варианту использования. Это означает, что реле перегрузки может справляться с избыточным током, величина которого очень близка к максимальной производительности реле. Класс 10 — самый распространённый класс для электродвигателей IEC. Электродвигатели NEMA имеют внутренний конденсатор большей ёмкости, поэтому класс 20 для них применяется чаще.

Реле класса 10 обычно используется для электродвигателей насосов, так как время разгона электродвигателей составляет около 0,1-1 секунды. Для многих высокоинерционных промышленных нагрузок необходимо для срабатывания реле класса 20.

Сочетание плавких предохранителей с реле перегрузки

Плавкие предохранители служат для того, чтобы защитить установку от повреждений, которые могут быть вызваны коротким замыканием. В связи с этим плавкие предохранители должны иметь достаточную ёмкость. Более низкие токи изолируются с помощью реле перегрузки. Здесь номинальный ток плавкого предохранителя соответствует не рабочему диапазону электродвигателя, а току, который может повредить наиболее слабые составляющие установки. Как было упомянуто ранее, плавкий предохранитель обеспечивает защиту от короткого замыкания, но не защиту от перегрузок при низком токе.

На рисунке представлены наиболее важные параметры, формирующие основу согласованной работы плавких предохранителей в сочетании с реле перегрузки.

Очень важно, чтобы плавкий предохранитель сработал прежде, чем другие детали установки получат тепловое повреждение в результате короткого замыкания

ОСНОВНЫЕ ТИПЫ ЗАЩИТ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ ДО 1000 В

Токовая отсечка.

Из всех аварийных режимов наиболее опасным является междуфазное короткое замыкание. Данный вид повреждения требует немедленного отключения асинхронного двигателя выключателем от питающей сети.

В соответствии с действующими правилами, асинхронные двигатели до 1000 В должны защищаться от коротких замыканий плавкими предохранителями или электромагнитными и тепловыми расцепителями автоматических выключателей.

Как обычно, правила отстают от фактических реалий. На вновь вводимых объектах асинхронные электрические машины комплектуются выносными многофункциональными блоками автоматической релейной защиты электродвигателя на базе микроконтроллеров, воздействующими на отключение выключателя.

Основной сути это не меняет. Автоматические защитные устройства от междуфазных коротких замыканий реагируют на сверхтоки и не имеют выдержки времени отключения выключателя. Такие устройства по-прежнему называют токовыми отсечками, защитные реле срабатывают при КЗ в обмотке статора либо на выводах асинхронного двигателя.

Контроль протекающего электротока осуществляется посредством традиционных токовых преобразователей – трансформаторов тока (ТТ) или более современных датчиков электротока.

Зоной действия защищающего устройства является участок электросети, расположенный после ТТ или датчика. Обычно кроме самого асинхронного двигателя в защищаемой зоне находится и питающий кабель.

Параметры срабатывания токовой отсечки должны быть надёжно отстроены от пусковых токов. С другой стороны, автоматическое защитное устройство должно обладать достаточной чувствительностью при межвитковых замыканиях в любой части обмотки статора асинхронной машины.

Перегрузка.

Данный вид ненормального режима возникает при неисправностях или перегрузке исполнительного механизма. Перегрузка двигателя также может происходить по причине его недостаточной мощности. Режим перегрузки характеризуется повышенным уровнем токового потребления с относительно небольшой кратностью по сравнению с номинальным значением.

Токовая уставка автоматической защиты электродвигателя от перегрузки меньше значения пусковых токовых параметров, поэтому должна быть осуществлена отстройка от режима запуска путём искусственной задержки времени срабатывания и отключения автоматического выключателя.

Защищённость электромашины от перегрузки может быть реализована с применением следующих устройств:

• теплового расцепителя автоматического выключателя защиты электродвигателя;
• выносного защитного комплекта с токовым реле и реле времени, воздействующего на отключение выключателя при перегрузке;
• блока комплексной защитной автоматики двигателя на микроконтроллере, при срабатывании воздействующего на расцепитель выключателя.

В случае применения автоматического выключателя требуется просто подобрать подходящий по номинальному току и характеристике автомат. Тепловой расцепитель выключателя защиты электродвигателя обеспечивает интегральную зависимость времени отключения выключателя от величины токовой перегрузки.

Защитный автоматический релейный комплект с выносными электромагнитными реле настраивается на фиксированные ток и время срабатывания защиты.

В этом варианте, в отличие от теплового расцепителя, токовые и временные параметры между собой не связаны. Выходные реле выносных комплектов релейной защиты должны воздействовать на независимый (не тепловой) расцепитель автоматического выключателя.

Устройство и принцип работы

Термореле (ТР) предназначено для обеспечения защиты электродвигателей от перегрева и преждевременного выхода из строя. При долговременном запуске электродвигатель подвержен токовым перегрузкам, т.к. во время пуска происходит потребление семикратного значения тока, приводящего к нагреву обмоток. Номинальный ток (Iн) — сила тока, потребляемая двигателем при работе. Кроме того, ТР увеличивают срок эксплуатации электрооборудования.

Тепловое реле, устройство которого составляют простейшие элементы:

1. Термочувствительный элемент.
2. Контакт с самовозвратом.
3. Контакты.
4. Пружина.
5. Биметаллический проводник в виде пластины.
6. Кнопка.
7. Регулятор тока уставки.

Термочувствительный элемент является датчиком температуры, служащий для передачи тепла на биметаллическую пластину или другой элемент тепловой защиты. Контакт с самовозвратом позволяет при нагреве мгновенно разомкнуть цепь питания электрического потребителя для избежания его перегрева.

Пластина состоит из двух видов металла (биметалл), причем один из них обладает высоким температурным коэффициентом расширения (Kр). Они скреплены между собой при помощи сварки или проката при высоких значениях температуры. При нагреве изгибается пластина тепловой защиты в сторону материала с меньшим Kр, а после остывания пластина принимает исходное положение. В основном пластины изготавливаются из инвара (меньшее значение Kр) и немагнитной или хромоникелевой стали (больший Kр).

Кнопка включает ТР, регулятор тока уставки необходим для установки оптимального значения I для потребителя, причем его превышение приведет к срабатыванию ТР.

Принцип действия ТР основан на законе Джоуля-Ленца. Ток представляет собой направленное движение заряженных частиц, которые сталкиваются с атомами кристаллической решетки проводника (эта величина является сопротивление и обозначается R). Это взаимодействие вызывает появление тепловой энергии, получаемой из электрической. Зависимость длительности протекания от температуры проводника определяется по закону Джоуля-Ленца.

Формулировка этого закона следующая: при прохождении I по проводнику количество теплоты Q, выделяемой током, при взаимодействии с атомами кристаллической решетки проводника прямо пропорционально квадрату I, величине R проводника и времени воздействия тока на проводник. Математически можно записать следующим образом: Q = a * I * I * R * t, где a — коэффициент преобразования, I — ток, протекающий через искомый проводник, R — величина сопротивления и t — время протекания I.

При коэффициенте a = 1 результат расчета измеряется в джоулях, а при условии, что a = 0.24, результат измеряется в калориях.

Нагрев биметаллического материала происходит двумя способами. При первом случае I проходит через биметалл, а во втором — через обмотку. Изоляция обмотки замедляет поток тепловой энергии. Термореле нагревается сильнее при высоких значениях I, чем при контакте с термочувствительным элементом. Происходит задержка сигнала срабатывания контактов. В современных моделях ТР используются оба принципа.

Нагрев биметаллической пластины теплового устройства защиты производится при подключенной нагрузке. Комбинированный нагрев позволяет получить устройство с оптимальными характеристиками. Пластина нагревается при помощи тепла, выделяемого I при прохождении через нее, и специальным нагревателем при I нагрузки. Во время нагрева биметаллическая пластина деформируется и воздействует на контакт с самовозвратом.

Watch this video on YouTube

Устройство защитного контроля питания в автомобиле

Управление силовой линией с широким гистерезисом мониторинга напряжения — схема

Решение, показанное на рисунке выше, защищает электронику, чувствительную к переходным состояниям — провалам, скачкам и перегрузкам по току, возникающим в источнике питания авто.

Микросхема LTC2966 отслеживает как обратное напряжение, так и слишком низкое или слишком высокое прямое напряжение. Пороги контроля и уровни гистерезиса настраиваются цепями резисторов на выводах INH и INL и напряжениями на выводах RS1 и RS2. OUTA — это выход компаратора UV, а OUTB — выход компаратора OV. Полярность этих выходов может быть выбрана обратной или нормальной по отношению к входам, использующим контакты PSA и PSB. На рисунке они настроены как не инвертирующие. Выходы OUTA и OUTB от LTC2966 подключены к выводу REF LTC2966 и подаются непосредственно на выводы UV и OV LTC4368.

LTC4368 обеспечивает защиту от обратного тока и перегрузки по току. Размер резистора измерения тока R11 определяет допустимые уровни обратного тока и перегрузки. LTC4368 решает, следует ли включить нагрузку, на основании состояния его компараторов максимального тока, а также информации мониторинга от LTC2966. Контакты UV, OV и SENSE (перегрузка по току) как раз и участвуют в процессе принятия решения. Если эти условия выполнены для всех трех выводов, вывод GATE будет подтянут выше напряжения VOUT, и нагрузка будет подключена к источнику питания через двойной N-канальный MOSFET в линии питания. Если любой из трех выводов имеет неправильный уровень напряжения, вывод GATE опускается ниже VOUT и нагрузка обесточивается.

Пусковые переходные процессы генерируются, когда зажигание запитывается для запуска автомобиля. В этом включении канал A LTC2966 настроен на обнаружение переходного состояния при запуске. Переходные процессы во время сброса энергии возникают при выключении двигателя. На клемме аккумуляторной батареи возникают скачки большой амплитуды, когда ток в линии автомобиля внезапно прекращается. В этом случае канал LTC2966 настроен на обнаружение переходного процесса сброса энергии при остановке двигателя.

График Vout к Vin

На графике показаны входные напряжения во время работы. Запуск двигателя (канал A) обнаруживается таким образом, что он активируется при падении напряжения ниже 7 В и повторно активируется напряжением выше 10 В. Вторая защита (канал B), предназначенная для обнаружения остановки двигателя, настроена на активацию в момент, когда напряжение превышает 18 В, и должна отключаться, когда оно падает ниже 15 В. Эти напряжения возникают непосредственно из кривой запуска и остановки машины, определяемой стандартами производителя.

При необходимости можно выбрать другие диапазоны напряжения, которые легко настраиваются путем изменения значений сопротивления элементов делителя напряжения на линиях INH и INL микросхемы LTC2966.

Делитель сопротивления для выбора пороговых значений напряжения

На рисунке выше показано, как это устройство вычисляет значения компонентов для делителя напряжения, который настраивает пороги напряжения отключения схемы. REF вывод LTC2966 подает опорное напряжение 2.404 В.

Выбор диапазона и полярности выхода компаратора

Рисунок показывает конфигурацию диапазона и выходной полярности схемы. Выбор диапазона для каждого канала основан на диапазоне напряжений конкретного канала, который необходимо контролировать. Диапазон настраивается контактами RS1A / B и RS2A / B. Полярность выходных контактов LTC2966, вне зависимости от того, установлены ли они на высокий или низкий уровень, определяется совмещением контактов PSA и PSB. В этом включении входные контакты LTC4368 определяют полярность выходных контактов LTC2966. Чтобы нагрузка была запитана, вывод UV должен быть больше 0,5 В, а вывод OV меньше 0,5 В.

Принцип работы теплового реле

В некоторых случаях тепловое реле может быть встроено в обмотки двигателя. Но чаще всего оно применяется в паре с магнитным пускателем. Это дает возможность продлить срок службы теплового реле. Вся нагрузка по запуску ложится на контактор. В таком случае тепловой модуль имеет медные контакты, которые подключаются непосредственно к силовым входам пускателя. Проводники от двигателя подводятся к тепловому реле. Если говорить просто, то оно является промежуточным звеном, которое анализирует проходящий через него ток от пускателя к двигателю.

В основе теплового модуля лежат биметаллические пластины. Это означает, что они изготавливаются из двух различных металлов. Каждый из них имеет свой коэффициент расширения при воздействии температуры. Пластины через переходник воздействуют на подвижный механизм, который подключен к контактам, уходящим к электродвигателю. При этом контакты могут находиться в двух положениях:

• нормально замкнутом;
• нормально разомкнутом.

Первый вид подходит для управления пускателем двигателя, а второй используется для систем сигнализации. Тепловое реле построено на принципе тепловой деформации биметаллических пластин. Как только через них начинает протекать ток, их температура начинает повышаться. Чем с большей силой протекает ток, тем выше поднимается температура пластин теплового модуля. При этом происходит смещение пластин теплового модуля в сторону металла с меньшим коэффициентом теплового расширения. При этом происходит замыкание или размыкание контактов и остановка двигателя.

Важно понимать, что пластины теплового реле рассчитаны на определенный номинальный ток. Это означает, что нагрев до некоторой температуры, не будет вызывать деформации пластин

Если из-за увеличения нагрузки на двигатель произошло срабатывания теплового модуля и отключение, то по истечении определенного промежутка времени, пластины возвращаются в свое естественное положение и контакты снова замыкаются или размыкаются, подавая сигнал на пускатель или другой прибор. В некоторых видах реле доступна регулировка силы тока, которая должна протекать через него. Для этого выносится отдельный рычаг, которым можно выбрать значение по шкале.

Кроме регулятора силы тока, на поверхности может также находиться кнопка с надписью Test. Она позволяет проверить тепловое реле на работоспособность. Ее необходимо нажат при работающем двигателе. Если при этом произошел останов, тогда все подключено и функционирует правильно. Под небольшой пластинкой из оргстекла скрывается индикатор состояния теплового реле. Если это механический вариант, то в нем можно увидеть полоску двух цветов в зависимости от происходящих процессов. На корпусе рядом с регулятором силы тока располагается кнопка Stop. Она в отличие от кнопки Test отключает магнитный пускатель, но контакты 97 и 98 остаются разомкнутыми, а значит сигнализация не срабатывает.

Обратите внимание! Описание приводится для теплового реле LR2 D1314. Другие варианты имеют схожее строение и схему подключения

Функционировать тепловое реле может в ручном и автоматическом режиме

С завода установлен второй, что важно учитывать при подключении. Для перевода на ручное управление, необходимо задействовать кнопку Reset

Ее нужно повернуть против часовой стрелки, чтобы она приподнялась над корпусом. Разница между режимами заключается в том, что в автоматическом после срабатывания защиты, реле вернется к нормальному состоянию после полного остывания контактов. В ручном режиме это можно сделать с использованием клавиши Reset. Она практически моментально возвращает контактные площадки в нормальное положение.

Тепловое реле имеет и дополнительный функционал, который оберегает двигатель не только от перегрузок по току, но и при отключении или обрыве питающей сети или фазы. Это особенно актуально для трехфазных двигателей. Бывает, что одна фаза отгорает или с ней происходят другие неполадки. В этом случае металлические пластины реле, к которым поступают другие две фазы начинают пропускать через себя больший ток, что приводит к перегреву и отключению. Это необходимо для защиты двух оставшихся фаз, а также двигателя. При худшем раскладе такой сценарий может привести к выходу из строя двигателя, а также подводящих проводов.

Обратите внимание! Тепловое реле не предназначено для защиты двигателя от короткого замыкания. Это связано с высокой скоростью пробоя

Пластины просто не успевают отреагировать. Для этих целей необходимо предусматривать специальные автоматические выключатели, которые также включаются в цепь питания.

Понижение напряжения и исчезновение фазы

Если асинхронный электромотор работает с полной нагрузкой, а напряжение при этом понижено, то он начинает быстро нагреваться. Если в него встроен температурный сенсор, включится тепловая защита.

Если же температурного сенсора не имеется, надо обеспечить защиту электродвигателя от падения напряжения. В таком случае используются реле. Когда уменьшается напряжение, они срабатывают и подают сигнал на отключение электродвигателя. Исходное состояние защиты может восстанавливаться вручную или автоматически; при этом происходит задержка во времени для каждого электромотора при их группе. В противном случае при одновременном групповом запуске после восстановления напряжение в сети может снова понизиться, и произойдет новое отключение.

Правила устройства и эксплуатации электроустановок требуют защиты от исчезновения фазы тока только в случаях экономически нецелесообразных последствий. Экономически выгоднее не изготавливать и устанавливать такую защитную систему, а устранить причины, приводящие к режиму работы только на двух фазах.

Новейшими устройствами для защиты электромоторов можно назвать автоматические выключатели, способные к воздушному гашению дуги. В некоторых конструкциях совмещаются возможности рубильника, контактора, максимального реле и термореле. В подобных моделях мощная взведенная пружина размыкает контакты. Ее освобождение зависит от того, каков исполнительный элемент – электромагнитный или тепловой.

Таким образом, защита асинхронного двигателя, способы и схемы которой изложены выше, должна реализовываться пользователем в обязательном порядке.

Устройства, применяемые для защиты электродвигателя от перегрузок

Контроллер электродвигателя, в зависимости от его типа, может осуществлять один или несколько видов защиты электродвигателя:

От короткого замыкания;

От замыкания на землю;

Тепловую;

Минимальной и максимальной токовой.

Компания Новатек предлагает следующие виды устройств защиты электродвигателя:

Блок защиты УБЗ-301

Представлен потребителям в трех модификациях, классификация которых обусловлена диапазоном номинального тока – 50-50А, 10-100А, 63-630А. Каждое из этих устройств выполняет защиту трехфазного двигателя от пропадания фазы; при недостаточном напряжении в сети и при других механических отклонениях. Работает прибор с высокой точностью и степенью надежности.

Прибор является микропроцессорным автоматическим устройством, не требующим оперативного питания. При аварийных ситуациях, возникших в сетевом напряжении, прибор, после восстановления всех параметров, автоматически выполняет повторное включение. Если же проблема возникла в самом двигателе, то устройство блокирует его повторный запуск.

Блок защиты УБЗ-302

Приоритетное предназначение прибора состоит в защите трехфазного двигателя от пропадания одной фазы и контроле других параметров трехфазных асинхронных двигателей. В набор его защит заложен полный комплекс параметров, реализованных в устройстве УБЗ-301. Помимо этого, устройство осуществляет дополнительную тепловую защиту электродвигателя, а также защиту от блокировки ротора и затянутого пуска.

Устройство для защиты трехфазных электродвигателей применяют с целью поддержания качественной работы различных инженерных и промышленных систем:

Отопления и водоснабжения:

Вентиляции и кондиционирования;

Автоматического контроля и учета на производстве;

Управления технологическим процессом.

Блок защиты УБЗ-302-01

Универсальный прибор, применяемый для двухскоростных электродвигателей, а именно для контроля параметров напряжения сети, показателей сопротивления изоляции устройства и активных значений линейных и фазных токов.

Набор параметров совершается с помощью программных задач, устанавливаемых пользователем. Допускается установка автоматического отключения или включения прибора, после настройки действующих параметров.

Блоки защиты УБЗ-304 и УБЗ-305

Релейная защита электродвигателей, совершаемая с помощью приборов УБЗ 304 и 305, которые работают с устройствами в диапазоне мощности от 2,5 до 315 кВт и при условии использования стандартных внешних трансформаторов с током на выходе 5А.

Эти универсальные устройства работают в изолированной сети и с глухозаземленной нейтралью. Разница между приборами состоит в их исполнении – щитовая для модели 304, а для 305 – DIN-рейка.

Блок защиты УБЗ-115

Данная модель устройства служит для защиты однофазного двигателя с мощностью до 5,5 кВт и силой тока до 25А. Прибором обеспечивается тепловая защита двигателя, а также защита электродвигателя, в случае таких аварийных ситуаций, как:

Нарушение в сетевом напряжении;

Затянутый пуск (есть функция плавного пуска, с возможностью дистанционного управления);

«Сухой ход», когда исчезает нагрузка на валу электродвигателя»

Механический перегруз.

Блок защиты УБЗ-118

Принцип работы данного прибора аналогичен работе устройства УБЗ-115, с той лишь разницей, что для УБЗ-118 мощность двигателя составляет до 2,6 кВт. Устройство предназначено для асинхронных однофазных двигателей, которые работают на одном фазосдвигающем конденсаторе, то есть, схема включения не предполагает пускового конденсатора.

Разобраться с принципом работы каждого из устройств более детально, рекомендуем, при помощи технической документации, которая представлена на сайте компании. В случае, дополнительных вопросов, возникших в процессе ее изучения, вы можете получить бесплатную консультацию наших специалистов в онлайн-режиме.

Что делать, если паспортные данные не известны?

Для этого случая рекомендуем использовать токовые клещи или мультиметр С266, конструкция которого также включает токоизмерительные клещи. С помощью данных приборов нужно определить ток мотора в работе, измерив его на фазах.

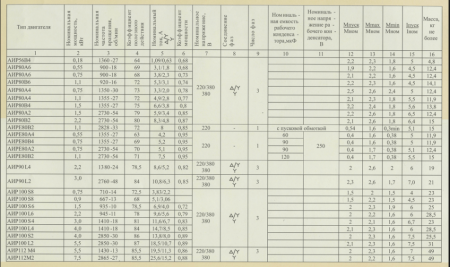

В том случае, когда на таблице частично читаются данные, размещаем таблицу с паспортными данными асинхронных двигателей широко распространенных в народном хозяйстве (тип АИР). С помощью нее возможно определить In.

Кстати, недавно мы рассмотрели принцип действия и устройство тепловых реле, с чем настоятельно рекомендуем вам ознакомиться!

В зависимости от токовой нагрузки будет различаться и время срабатывания защиты, при 125% должно быть порядка 20 минут. В диаграмме ниже указана векторная кривая зависимости кратности тока от In и времени срабатывания.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, прочитав нашу статью, вам стало понятно, как выбрать тепловое реле для двигателя по номинальному току, а также мощности самого электродвигателя. Как вы видите, условия выбора аппарата не сложные, т.к. можно без формул и сложных вычислений подобрать подходящий номинал, используя таблицу!

Советуем также прочитать:

• Как сделать двигатель из батарейки и магнита
• Что такое релейная защита
• Как выбрать автоматический выключатель

Защита автомобильного двигателя

Перегрев электродвигателя грозит и водителям автомобилей с наступлением жары, да еще с последствиями разной сложности – от поездки, которую придется отменить, до капитального ремонта мотора, у которого от перегрева прихватить может поршень в цилиндре или деформироваться головка.

Во время езды охлаждается электродвигатель воздушным потоком, а когда авто попадает в пробки этого не происходит, что и вызывает перегрев. Чтобы его распознать вовремя, периодически следует посматривать на датчик (при наличии такового) температуры. Как только стрелка окажется в красной зоне, необходимо немедленно остановиться для выявления причины.

Как быть в подобной ситуации? Остановиться, заглушив электродвигатель и подождать, пока прекратится кипение, открыть капот. На это уходит обычно до 15 минут. При отсутствии признаков протекания, доливают жидкость в радиатор, и пробуют завести мотор

Если же температура начнет резко расти, осторожно движутся для выяснения причины в сервис для диагностики

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Простота конструкции

Основными элементами конструкции асинхронного двигателя являются статор и ротор. Статор статичный элемент конструкции. Ротор подвижный элемент двигателя (вращающейся). Вращение ротора происходит за счет смещения магнитных потоков в статоре и возникновения ЭДС (электродвижущей силы) в роторе. Вращение ротора и есть основной результат работы двигателя, преобразование электрической энергии в механическую энергию вращения.

Отсюда и бытовое назначение асинхронных двигателей. Применяя асинхронный двигатель можно сделать:

• точильный станок,
• циркуляционную пилу,
• автоматические гаражные ворота,
• бетономешалку,
• насос и т.п.

Александров А.М. Выбор уставок срабатывания защит асинхронных электродвигателей напряжением выше 1 кВ

Введение

Для защит асинхронных электродвигателей традиционно применяются относительно простые защиты, такие как максимальные токовые и дифференциальные, однако выбор уставок срабатывания этих защит применительно к электродвигателям имеет свои особенности

Назначение этой работы состоит в том, чтобы наряду с известными правилами выбора уставок максимальных и дифференциальных токовых защит обратить внимание на особенности их выбора для электродвигателей. Кроме того, здесь приведены рекомендации по выбору уставок специфических защит электродвигателей: от тепловой и токовой перегрузки, от нарушения режима пуска, от асимметрии поданного из сети напряжения

Эти защиты часто называют профилактическими, поскольку их задача не допускает такие опасные режимы работы электродвигателя, которые приводят к его повреждению. Реализация этих защит стала возможной благодаря использованию полупроводниковых аналоговых устройств и, особенно, микропроцессорных (цифровых) многофункциональных устройств (например, ЯРЕ-2201, SPAM, SPAC-802).

Ограниченный объем брошюры не позволяет последовательно и в полном объеме рассмотреть все вопросы выбора уставок релейной защиты: от расчета токов КЗ до проверки погрешностей трансформаторов тока. По эти вопросам рекомендуем воспользоваться книгами, указанными в списке литературы.

Аппаратное выполнение защит асинхронных электродвигателей весьма разнообразно: от сборных защит на электромеханических реле (серий РТ-40, РТ-80, РНТ-565, ДЗТ-11, РВ-100, РП-220, РП-251) и на микроэлектронных реле (серий РСТ-13, РСТ-15, РТЗ-51, РВ-01, РП-16, РП-18) до специальных комплексных устройств типа 2201 и микропроцессорных цифровых защит.

Цифровые устройства наряду с общественными их достоинствами более полно приспособлены к условиям работы электродвигателей. В настоящее время наиболее известны микропроцессорные защиты фирмы ABB (Финляндия) серии SPAM 150C и русифицированный вариант этой защиты, выпущенный СП «АББ Реле-Чебоксары», серии SPAC-802. Защита электродвигателя серии SPAM 150C разработана для зарубежных двигателей, параметры которых, в частности фирмы Brown-Boveri, близки к параметрам отечественных двигателей. Поэтому защиты SPAM 150C и их аналог SPAC-802 применимы для защиты отечественных двигателей. Так как опыт эксплуатации микропроцессорных защит еще недостаточен, приводимую методику выбора уставок следует считать рекомендательной и она должна быть уточнена по мере накопления опыта. В связи с тем, что на многих предприятиях отсутствует информация на защиту SPAM 150C, в приложении приведены основные технические данные защиты, а при выборе уставок даны краткие пояснения принципов выполнения защит для более полного понимания выполняемых операций.
