«жидкий металл» как термоинтерфейс

Плюсы и минусы жидкого металла для процессора

Конечно, ЖМ выполняет функцию термоинтерфейса между процессором и кулером лучше, чем любая термопаста, но, как и все в этом мире, жидкий металл имеет свои плюсы и минусы. Нет ничего идеального. Привожу перечень преимуществ и недостатков:

Преимущества (плюсы) использования жидкого металла:

• Теплопроводность ЖМ примерно в 8-9 раз выше, чем у термопасты;
• Рабочий диапазон температур от -273 C до +1200 C;
• Помимо отличной теплопроводности жидкий металл способен проводить электричество;
• Не токсичен.

Недостатки (минусы) использования жидкого металла:

• Наносить жидкий металл сложнее, чем обычную термопасту. Необходимо зачищать и обезжиривать поверхности. Хотя существуют некоторые слишком эластичные термопасты, которые наносить тоже не так уж и легко.
• Невозможность использования с большинством бюджетных алюминиевых кулеров.
• Из-за способности к электропроводности нельзя допускать попадания жидкого металла на материнскую плату. Может произойти замыкание.
• Почистить поверхность от жидкого металла достаточно сложно. Но если вы меняете ЖМ на ЖМ, то начисто зачищать его необязательно. А вот если после использования жидкого металла вы все-таки решили вернуться на термопасту, то готовьтесь к сложностям зачистки поверхностей от ЖМ.
• Цена. Цена достаточно высокая. Готовьтесь раскошелиться.

Использование жидкого металла

Мы уже рассказывали для чего нужна термопаста. ЖМ используется для тех же целей, однако имеет свои плюсы и минусы по сравнению с термопастой, которые мы рассмотрим немного позже в этой статье.

Прежде чем использовать ЖМ, нужно обезжирить рабочие поверхности – крышку процессора и радиатор. Лучше всего дня этого подойдет ацетон или растворитель 646. В крайнем случае, используйте спирт, но спирт не сможет удалить все остатки прежней термопасты, если в ее составе были силиконовые масла. Зато спирт отлично справится с остатками жидкого металла.

Если вы не обезжирите рабочие поверхности, то будет очень проблематично нанести жидкий металл. К тому же его эффективность заметно снизится.

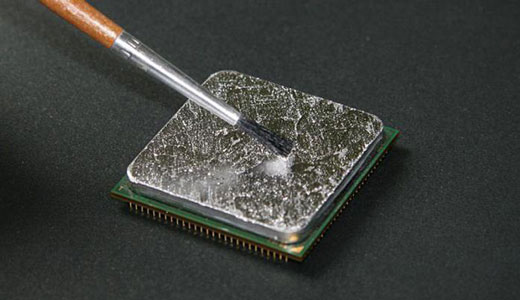

Теперь нанесите маленькую каплю ЖМ по центру процессора и равномерно размажьте ее по все плоскости процессора ватным аппликатором. Можно размазать пальцем, но предварительно одев резиновую перчатку (БЕЗ ТАЛЬКА), чтобы не допустить появления на процессоре новых жирных пятен. Слой жидкого металла должен быть толщиной примерно 0,003-0,005 мм. Намазывать нужно и процессор и радиатор кулера (еще раз повторю, радиатор НЕ АЛЮМИНИЕВЫЙ).

Если вы используете свой компьютер или ноутбук в штатном режиме, то лучше используйте обычную термопасту. Читайте статью, чтобы узнать какая термопаста лучше. А жидкий металл, давайте оставим ребятам, которые увлекаются оверклокингом (читайте подробнее, что такое оверклокинг).

Скальпирование процессора Skylake-X и жидкий металл

Наконец мы покончили с Core i3-8350K, теперь рассмотрим более сложную серию Skylake-X, включая способы нанесения на нее жидкого металла. Как говорилось выше, жидкий металл можно наносить на любые процессоры, просто в некоторых случаях с ним сложнее работать, чем с термопастой из-за того, что он проводит электрический ток.

У Skylake-X есть ряд проблем, связанных с скальпированием, большинство из которых связано с тем, что в нём используется RFID чип, который находится на печатной плате за пределами ИТП, а это означает, что если при снятии ИТП вы его выбьете, то для ваc «игра будет окончена».

В наше время в продаже уже есть соответствующие инструменты, которые гарантируют то, что вы не выбьете RFID чип при снятии ИТП с процессора. Также использовался жидкий металл Conmalctauut компании Thermal Grizzly в качестве термоинтерфейса между ИТП и основным чипом.

1. Скальпирование процессора

Данный набор выглядит значительно страшнее, чем тот, который использовался для процессора LGA1151, и всё по причине присутствующего RFID чипа на углу процессоров Skylake-X. Как и прошлый набор, здесь присутствует всё необходимое, но теперь это — один цельный механизм с зажимом для фиксации ИТП и шестигранным ключом для затягивания механизма.

В данном случае вы можете увидеть золотой треугольник на процессоре и белый треугольник на наборе, совместите их, чтобы треугольник на процессоре и на наборе находились с одной стороны.

После того, как вы вставили процессор, вручную затяните шестигранный болт, пока металлическая площадка не коснётся ИТП процессора.

Теперь можно немного паниковать. В отличие от состава Coffee Lake, ИТП данных процессоров намного больше, поэтому и усилие для её отделения тоже требуется больше. Вставьте шестигранный ключ и вращайте его, пока не почувствуете большой щелчок. Это будет означать, что ИТП отделился от процессора. Ослабьте шестигранный болт и проверьте, возможно ли снять ИТП вручную. Если это невозможно, то снова затяните болты и приложите немного больше усилия для смещения ИТП, пока вы не сможете её поднять.

2. Очистка и нанесение жидкого металла

Как только вы сняли ИТП, приступайте к очистке.

Используйте спиртовые салфетки или ткань из микрофибры с изопропиловым спиртом. После этого удалить остатки клея с ИТП, опять же, используя ноготь или острое лезвие. Очистите печатную плату процессора с использованием бензина или растворителя для смягчения клея и последующим механическим удалением клея с помощью ногтя/пластикового или деревянного предмета.

Чтобы нанести жидкий металл, вам нужно прикрепить иглу к шприцу (если шприц имеет иглу в комплекте), а затем осторожно вытолкнуть небольшую каплю на сам кремний. Одной маленькой капли хватит для покрытия достаточно большой площади, кроме этого вы подстрахуете себя от возможных проливов на печатную плату.

Если вы выдавите слишком большое количество жидкого металла, то используйте шприц для втягивания остатков обратно. Если вы всё же не уверены в своих силах, то лучше нанести акриловый изоляционный лак на находящиеся рядом SMD компоненты по типу Plastik-71. Лучше капнуть совсем мало, т.к. добавить вы всегда сможете, а вот убрать уже будет сложно. Как только получится удовлетворительный результат, используйте прилагаемые ватные палочки (или спец. инструмент, смотря что идёт в комплекте), чтобы аккуратно распределить жидкий металл по чипу.

3. Установка ИТП

Пример нанесенного жидкого металла на чип ЦП

Как только вы закончите с жидким металлом, то с помощью водостойкого и термостойкого клея нанесите линию аналогично тем, которые были до скальпирования на процессоре, затем аккуратно поместите процессор обратно в набор для скальпирования. После этого поместите ИТП обратно на верхнюю часть процессора.

Чтобы убедиться, что ИТП установлена правильно, посмотрите на расположение чипа RFID, о котором упоминалось ранее. Она немного короче нижней части ИТП. Стоит также отметить, что золотой треугольник находится в левом нижнем углу, а текст на ИТП начинается в левом верхнем.

Опять же применяем специальный зажим для закрепления ИТП на месте. Конечно, рекомендуется 24 часа, но 2-3 часов должно быть достаточно, а если вы используете быстротвердеющий клей или герметик, то и того меньше.

Как скальпировать процессор и почему «игра стоит свеч»?

Да, скальпирование – старая ужасающая процедура, которая доступна только избранным. Когда-то это был довольно тяжелый процесс, включающий в себя все виды бритвенных лезвий, зажимов и множества методов, которые позволяли аккуратно отделить ЦП от ИТП, надеясь при этом, что не повредился кремний (или же вы не нанесли вред себе).

Примеры старых методов снятия ИТП

Долгое время необходимости в этом процессе не было, т.к. температура верхней части системы охлаждения была ниже отметки 70 градусов даже с самыми слабыми кулерами, которые были доступны на рынки, и вставал один большой вопрос: «Зачем заморачиваться?» Даже при разгоне редко было видно, как температура поднимается выше 75-85 градусов, прежде чем вы достигните лимитов самого кремния, особенно с приличной системой водяного охлаждения.

Так было раньше, но сейчас, в условиях основной борьбы между Intel и AMD, гонки за многопоточную производительность, наращиванию количества потоков, рабочие температуры начали стремительно расти. Проблемы появились у тех компаний, которые придерживаются традиционных производственных процессов и давно к ним привыкли (монтаж чипов без пайки).

При этом нередко можно увидеть на Intel Core i7-8700K пик температуры, равный 75 градусам, когда он находится под нагрузкой, не говоря уже о разгоне. Да, компания предприняла шаги по улучшению ситуации, начиная применять припой в своих флагманских процессорах (9000 серия и Core i9-9980XE соответственно). Для того, кто использует поколение Coffee Lake или Skylake-X на HEDT платформе, скальпирование поможет поднять разгонный потенциал ЦП и добиться более низких температур.

Не верится? Попробуем убедиться в правдивости слов в статье далее.

Тестирование температур Intel Core i9-7900X

	В простое	Prime95 Burn	Prime95 Maximum FPU Heat	CineBench R15 Multi-threaded	3DMark: Fire Strike CPU Physics	3DMark: Time Spy CPU Physics
Заводской термоинтерфейс @ Сток	31°	51°	62°	64°	61°	60°
Заводской термоинтерфейс @ 4.4 ГГц	30°	68°	Перегрев	80°	78°	77°
Скальпированный ЦП @ Сток	23°	40°	55°	55°	55°	53°
Скальпированный ЦП @ 4.4 ГГц	27°	53°	84°	67°	64°	65°

Тестовый стенд Tom’s Hardware состоял из Asus X299 Prime Deluxe, 32 ГБ (4×8 ГБ) Corsair Dominator Platinum DDR4 и графического процессора Nvidia GeForce GTX 1080. Intel Core i9-7900X работал на частоте 4,4 ГГц на всех 10 ядрах с напряжением 1,2 В при разгоне.

Тестирование производительности Intel Core i7-8086K

	В простое	Prime95 Burn	Prime95 Maximum FPU Heat	CineBench R15 Multi-threaded	3DMark: Fire Strike CPU Physics	3DMark: Time Spy CPU Physics
Сток	31°	51°	62°	64°	61°	60°
Заводской термоинтерфейс @ 4.4 ГГц	30°	68°	Перегрев	80°	78°	77°
Разгон	23°	40°	55°	55°	55°	53°
Разгон и скальпирование	27°	53°	84°	67°	64°	65°

Тестовый стенд Tom’s Hardware состоял из Asus Maximus XI Formula, 32 ГБ (2×16 ГБ) G.Skill Trident Z DDR4 и графического процессора Nvidia GeForce GTX 1080. Процессор Intel Core i7-8086K был разогнан до 1,48 В в данном тесте, что не рекомендуется для повседневной работы, просто чтобы продемонстрировать разницу температур.

Тестирование производительности и температур Intel Core i7-8700K

Процессор в стоке:

Скальпированный ЦП:

Обзор и тестирование процессора Intel Core i7-8700K

Наш тестовый стенд состоял из ASRock Z370 Taichi (версия BIOS 1.80), Intel Core i7-8700K, 2х8 Гбайт G.Skill Trident Z RGB 3600 МГц (F4-3600C16D-16GTZR, 4000 МГц, 16-16-16-36 CR2, singlerank Samsung B-Die), графический процессор ASUS ROG GeForce GTX 1080 Ti Strix OC.

Краткая справка

ЖСК «Сестрорецкий Разлив» зарегистрирована 7 декабря 2011 г. регистратором Межрайонная инспекция Федеральной налоговой службы №15 по Санкт-Петербургу. Руководитель организации: председатель правления кооператива Израйлев Алексей Васильевич. Юридический адрес ЖСК «Сестрорецкий Разлив» — 190068, город Санкт-Петербург, Большая Подьяческая улица, дом 39 литер а, офис 212.

Основным видом деятельности является «Деятельность заказчика-застройщика, генерального подрядчика», зарегистрировано 8 дополнительных видов деятельности. Организации ЖИЛИЩНО-СТРОИТЕЛЬНЫЙ КООПЕРАТИВ «СЕСТРОРЕЦКИЙ РАЗЛИВ» присвоены ИНН 1562023727, ОГРН 9969802101117, ОКПО 32972331.

Лучшие дорогие термопасты

Coollaboratory Liqu >

Фирма из Германии произвела данную пасту, решив сосредоточить свои разработки на основании новых идей, так как термопасты, в составе которых есть цинк, алюминий и прочие вещества с большой теплопроводностью, себя изжили. Идея заменить состав на другой низкотемпературный сплав из десятка металлов, которые в обычных условиях находятся в жидком состоянии, стала отличным решением.

Термопаста напоминает капельку ртути, и обладает огромным показателем теплопроводности, который на порядок выше, чем у классических паст. Он составляет 82 Вт/мК. В комплекте поставляются ватные палочки с губкой, документацией и шприцом, объем которого составляет один грамм. Такой термоинтерфейс подойдет для людей, занимающихся экстремальным разгоном процессоров или видеочипов, для них разница в пару градусов будет играть большую роль. Перед нанесением пасты, нужно очистить поверхность для контакта от жира.

Исходя из различных отзывов, мы сформировали следующие положительные стороны средства:

• Огромная теплопроводность;
• Всегда остается в одном состоянии.

Минусы:

• Высокая стоимость;
• Для нанесения необходима высочайшая аккуратность.

Thermal Grizzly Conductonaut

Это средство представляет собой флагман немецкой компании и пользуется огромным спросом у оверклокеров. Продуктовая линейка данной компании включает в себя не только термопасты, но и жидкий металл с термопрокладками, которые поставляются в герметичных фирменных пакетах.

В комплекте присутствует шприц, объемом в 5 грамм, насадка на шприц, ватные палочки с обезжиривающими салфетками и документация. Во время нанесения жидкого металла на устройство, средство отлично ложится на его поверхность, прилипая к ней, а после прогрева оставляет минимальный слой. Теплопроводность составляет 73 Вт/мК. Жидкий металл имеет отличную проводимость тока и достаточно агрессивен к алюминию.

Исходя из отзывов пользователей, мы сформировали следующие положительные характеристики термоинтерфейса:

• Огромная теплопроводность;
• Отличная комплектация;
• Хорошая вязкость;
• После прогрева остается минимальный слой.

Минусы:

Последние изменения

17.08.2020

Новая госзакупка в роли заказчика, контракт № 60008248558904024480200

04.08.2020

Новая госзакупка в роли заказчика, контракт № 51410573358904024480200

16.07.2020

Новая госзакупка в роли заказчика, контракт № 26332503885890402448020

15.06.2020

Новая госзакупка в роли заказчика, контракт № 27108392685890402448020

25.05.2020

Новая госзакупка в роли заказчика, контракт № 36797349165890402448020

Новая госзакупка в роли заказчика, контракт № 38621934605890402448020

20.05.2020

Новая госзакупка в роли заказчика, контракт № 17692468685890402448020

13.05.2020

Новая госзакупка в роли заказчика, контракт № 33061374858904024480200

Плюсы и минусы жидкого металла для процессора

Конечно, ЖМ выполняет функцию термоинтерфейса между процессором и кулером лучше, чем любая термопаста, но, как и все в этом мире, жидкий металл имеет свои плюсы и минусы. Нет ничего идеального. Привожу перечень преимуществ и недостатков:

Преимущества (плюсы) использования жидкого металла:

• Теплопроводность ЖМ примерно в 8-9 раз выше, чем у термопасты;
• Рабочий диапазон температур от -273 C до +1200 C;
• Помимо отличной теплопроводности жидкий металл способен проводить электричество;
• Не токсичен.

Недостатки (минусы) использования жидкого металла:

• Наносить жидкий металл сложнее, чем обычную термопасту. Необходимо зачищать и обезжиривать поверхности. Хотя существуют некоторые слишком эластичные термопасты, которые наносить тоже не так уж и легко.
• Невозможность использования с большинством бюджетных алюминиевых кулеров.
• Из-за способности к электропроводности нельзя допускать попадания жидкого металла на материнскую плату. Может произойти замыкание.
• Почистить поверхность от жидкого металла достаточно сложно. Но если вы меняете ЖМ на ЖМ, то начисто зачищать его необязательно. А вот если после использования жидкого металла вы все-таки решили вернуться на термопасту, то готовьтесь к сложностям зачистки поверхностей от ЖМ.
• Цена. Цена достаточно высокая. Готовьтесь раскошелиться.

Последние изменения

17.08.2020

Новая госзакупка в роли заказчика, контракт № 60008248558904024480200

04.08.2020

Новая госзакупка в роли заказчика, контракт № 51410573358904024480200

16.07.2020

Новая госзакупка в роли заказчика, контракт № 26332503885890402448020

15.06.2020

Новая госзакупка в роли заказчика, контракт № 27108392685890402448020

25.05.2020

Новая госзакупка в роли заказчика, контракт № 36797349165890402448020

Новая госзакупка в роли заказчика, контракт № 38621934605890402448020

20.05.2020

Новая госзакупка в роли заказчика, контракт № 17692468685890402448020

13.05.2020

Новая госзакупка в роли заказчика, контракт № 33061374858904024480200

Лучшие бюджетные термопасты

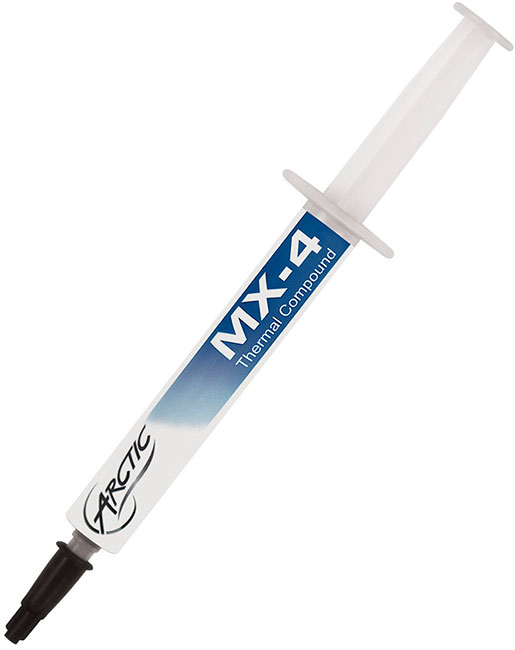

Arctic Cooling MX-4

Данное средство предоставляется в упаковках двух видов. Лучший вариант – обнаружить под этим названием небольшой шприц, в который помещено 4 грамма жидкости. Второй вариант – крупный шприц на двадцать грамм. Он подойдет для работников сервисных центров или магазинов технического обслуживания, которые регулярно практикуют сбор компьютеров и ноутбуков.

Данная термопаста за свою стоимость имеет лучшую консистенцию, которая идеально подходит для охлаждения техники. Смесь представляет собой среднюю по густоте жидкость, которая, к тому же, не особо вязкая. Термоинтерфейс может потерять свои охлаждающие свойства в том случае, если чипсет нагреется до +150-160 градусов. Нижний предел температуры доходит до -50. Термопаста имеет достаточно высокий показатель теплопроводности – около 8.5 Вт/мК.

Исходя из отзывов довольных покупателей, данное средство имеет следующие положительные стороны:

• Отличный показатель теплопроводности;
• Несколько вариантов упаковки;
• Используется для того, чтобы разгонять процессоры;
• Отличная по вязкости и жидкости консистенция.

Отрицательные:

DEEPCOOL Z9

Компания DEEPCOOL производит кулеры и вентиляторы для компьютеров различного уровня. Для того чтобы их можно было комфортно и долго использовать, необходим термоинтерфейс. Данную термопасту довольно часто можно найти в наборе с какой-то покупкой от этой фирмы. Самая главная особенность жидкости, судя по отзывам пользователей – полноценное функционирование даже в той ситуации, когда чипсет греется до своего предела.

Производители заявили, что данный термоинтерфейс выдерживает нагревание до температуры в +200 градусов по Цельсию. Однако немного удручает тот факт, что теплопроводность данной жидкости на уровень ниже – верхний предел характеристики находится на уровне 4 Вт/мК. Опытным пользователям это может сказать о том, что в случае разгона чипсета или видеоплаты, потребуется в несколько раз больше кулеров или вентиляторов.

Данное средство имеет следующие плюсы:

• Поддерживает внушительную температуру до 200 градусов;
• Средняя стоимость;
• Качественная упаковка.

Минусы:

• Консистенция имеет слишком клейкие свойства;
• Не подходит для того, чтобы экстремально разгонять чипсет.

Arctic Silver Ceramique

Данную пасту разработал достаточно известный бенчер из Украины – MaJ0r, но в свободной продаже ее достаточно трудно найти. Этот термоинтерфейс весьма полюбили оверклокеры, которые используют её при разгоне технических частей компьютера. Паста понравилась им из-за своего свойства – сохранение теплопроводности при очень низких температурах.

Поставляется термоинтерфейс в двухграммовом шприце. Цвет густой, вязкой и липкой консистенции – белый. Термопаста достаточно пластична, благодаря чему хорошо наносится на холодную поверхность, но из-за ее свойства липнуть ко всему, ее достаточно трудно удалить с поверхности. Пиковая рабочая температура – 185 градусов, но лучше всего она функционирует до 150 градусов.

Исходя из многочисленных отзывов потребителей данного термоинтерфейса, мы сформулировали его следующие положительные стороны:

• Лучшее средство для оверклокеров;
• Функционирование при экстремально низких температурах;
• Низкое сопротивление тепла;
• Низкая стоимость.

Отрицательные:

Чрезмерно вязкая и липкая консистенция.

Zalman ZM-STG2

Компания ZALMAN получила достаточно широкую известность благодаря своим кулерам, которые предназначаются для того, чтобы охлаждать процессор. Данный бренд производит также и термопасту, которая необходима для сборки и чистки технического устройства. Средство хоть и стоит немного дороже других термоинтерфейсов похожего класса, но со своими функциями справляется на ура.

Во многих отзывах говорится, что после применения этой пасты температура нагрева процессора может упасть на несколько десятков градусов. Такие цифры позволяют применять термопасту для того, чтобы немного разгонять чипсет. Однако перебарщивать не стоит, ведь все же это средство бюджетного уровня.

Термопаста изменяет свою консистенцию при максимальной температуре, которая составляет +150 градусов. Обычные пользователя вряд ли смогут увидеть воочию такую температуру, но оверклокеры такие ситуации наблюдают, поэтому не стоит рисковать. Поставляется термоинтерфейс в шприце с объемом в 3.5 грамм.

Основные плюсы данной термопасты, основываясь на отзывах пользователей, состоят в следующем:

• Отличная функциональность за свои деньги;
• Достаточно большой объем;
• Удобный шприц.

Минусы:

• Не подходит оверклокерам;
• Средняя стоимость;
• Высокая густота.

Результаты тестов

Конфигурация системы
Процессор	Intel Core i7-8700K
Кулер	DEEPCOOL MAELSTROM 240
Материнская плата	ASUS ROG MAXIMUS X HERO
Оперативная память	2x DDR4-2133 8 ГБ KINGSTON HyperX FURY Black Series HX421C14FB2K2/16
Видеокарта	MSI GeForce GTX 1080 Ti LIGHTNING Z
Накопитель 1	SSD WDS250G2B0A-00SM50 240 Гб
Накопитель 2	HDD WD1003FZEX-00K3CA0 1Тб
Блок питания	ACCORD GOLD ACC-850W-80G 850Вт

Зависимость температуры процессора от термоинтерфейса и напряжения питания
Напряжение на процессоре (Vcore)	I7-8700K штатная термопаста	I7-8700K @ 4,8 ГГц штатная термопаста	I7-8700K жидкий металл	I7-8700K @ 4,8 ГГц жидкий металл
1,2 В	76	–	55	59
1,21 В	77	–	55	60
1,215 В	79	89	56	61
1,22 В	79	90	56	61
1,225 В	80	92	56	61
1,23 В	80	94	57	62
1,235 В	82	97	57	62
1,24 В	84	99	57	62
1,245 В	85	99	58	63
1,25 В	86	99	58	63

Зависимость энергопотребления системы с 8700K @ 5 ГГц в Prime95 от Vcore
Напряжение на процессоре (Vcore)	Энергопотребление ПК
1,2 В	179 Вт
1,235 В	184 Вт
1,275 В	220 Вт
1,295 В	228 Вт
1,315 В	235 Вт
1,335 В	249 Вт

Игровые тесты (Avg. FPS / Min. FPS)
Battlefield 1
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	134 / 123	137 / 125	138 / 128
Ultra	121 / 107	123 / 112	125 / 115
1920 x 1080
High	174 / 155	176 / 159	178 / 160
Ultra	157 / 144	159 / 150	161 / 151
Total War: WARHAMMER II
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	102 / 93	104 / 96	104 / 94
Ultra	79 / 72	79 / 73	79 / 72
1920 x 1080
High	153 / 139	153 / 136	153 / 136
Ultra	112 / 102	112 / 101	112 / 102
For Honor
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	146 / 81	154 / 127	157 / 125
Very High	119 / 77	127 / 103	130 / 105
1920 x 1080
High	242 / 116	242 / 189	240 / 190
Very High	182 / 91	186 / 145	186 / 147
Tom Clancy’s Ghost Recon: Wildlands
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
Very High	86 / 74	87 / 77	87 / 77
Ultra	58 / 51	58 / 49	59 / 51
1920 x 1080
Very High	111 / 98	111 / 97	111 / 96
Ultra	72 / 63	73 / 61	72 / 63
DiRT 4
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	208 / 177	211 / 189	214 / 188
Ultra	151 / 125	153 / 124	153 / 126
1920 x 1080
High	216 / 177	223 / 191	228 / 194
Ultra	194 / 162	196 / 165	196 / 167
PLAYERUNKNOWN’S BATTLEGROUNDS
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	126 / 107	133 / 122	135 / 123
Ultra	95 / 81	95 / 87	96 / 87
1920 x 1080
High	144 / 140	143 / 139	144 / 140
Ultra	139 / 119	140 / 125	138 / 126
Mass Effect: Andromeda
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
2560 x 1440
High	138 / 116	140 / 121	141 / 122
Ultra	94 / 79	95 / 80	95 / 80
1920 x 1080
High	147 / 127	147 / 125	148 / 125
Ultra	137 / 112	137 / 112	137 / 112

Процессорные тесты
3ds Max 2017
Рендеринг сцены (V-Ray), с (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
211	180	177
Photoshop CS6
Наложение фильтров, с (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
155	140	137
Media Coder .264
Кодирование видео MPEG2 ->MPEG4 (H.264), (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
129	122	117
Cinebench R15
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
1370	1535	1614
7zip
Rate, MIPS
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
38320	41579	43166
WinRar 5.10
Скорость архивирования, КБ/с
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
16384	16772	17409
Corona 1.3
Время рендеринга, с (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
152	138	133
V-Ray Benchmark
Время рендеринга, с (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
93	83	78
Zbrush 4R7 P3
Время рендеринга (Best, 4x SS), с (меньше — лучше)
i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
109	96	93

Процессорные тесты
SVPmark 3.0.3
Индекс производительности
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
Decode Video	28	28	28,23
Vector Search	3	3,36	3,47
Frame Composition	5,63	5,63	5,61
GeekBench 4.2.0
Индекс производительности
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
Multi-core CPU	23338	24964	25995
AES (multi-core)	14434	14973	14612
SPECwpc 2.1
Индекс производительности
	i7-8700K	i7-8700K @ 4,8 ГГц	i7-8700K @ 5 ГГц
Media and Entertainment	3,02	3,26	3,31
Product Development	2,05	2,16	2,18

Краткая справка

МАОУ «СШ «Земля Родная» действует с 21 сентября 1992 г., ОГРН присвоен 26 декабря 2002 г. регистратором Межрайонная инспекция Федеральной налоговой службы №1 по Ямало-Ненецкому автономному округу. Руководитель организации: директор Боцян Светлана Николаевна. Юридический адрес МАОУ «СШ «Земля Родная» — 629306, Ямало-Ненецкий автономный округ, город Новый Уренгой, улица 26 Съезда КПСС, дом 4г.

Основным видом деятельности является «Образование начальное общее», зарегистрировано 10 дополнительных видов деятельности. Организации МУНИЦИПАЛЬНОЕ АВТОНОМНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «СРЕДНЯЯ ШКОЛА «ЗЕМЛЯ РОДНАЯ» присвоены ИНН 1898663081, ОГРН 3752236089102, ОКПО 27975702.

Последние изменения

09.06.2020

Юридический адрес изменен с 190068, город Санкт-Петербург, улица Декабристов, дом 6 литера а, помещение 10-н офис 3-67 на 190068, город Санкт-Петербург, Большая Подьяческая улица, дом 39 литер а, офис 212

Снята
отметка о недостоверности сведений об адресе

15.05.2020

Добавлена
отметка о недостоверности сведений об адресе

08.04.2020

Юридический адрес изменен с 190068, город Санкт-Петербург, улица Декабристов, 6литера, помещение 10-н офис 3-67 на 190000, город Санкт-Петербург, улица Декабристов, дом 6 литера а, помещение 10-н, офис 3-67

06.03.2020

Юридический адрес изменен с 190000, город Санкт-Петербург, улица Декабристов, дом 6 литера а, помещение 10-н, офис 3-67 на 190068, город Санкт-Петербург, улица Декабристов, 6литера, помещение 10-н офис 3-67

26.12.2019

Новая госзакупка в роли поставщика, контракт № 4137726727278320000,
контрагент:
КИО

04.10.2019

Новая госзакупка в роли поставщика, контракт № 1340839452783200007,
контрагент:
КИО

09.09.2019

Завершено рассмотрение судебного дела
№А56-53193/2017 от 21.07.2017, инстанция не определена. Организация
в роли ответчика, сумма исковых требований 1 636 584 420 775 руб.

Лучшие термопасты среднего уровня

Noctua NT-H1

Этот термоинтерфейс является разработкой ученых из университета в Австрии, который занимается изучением передачи тепла. Кроме того, что его можно найти в комплекте с кулерами Noctua, есть возможность приобрести эту термопасту как отдельный продукт.

Термоинтерфейс располагается в пластиковой оболочке с вкладышем из картона. Паста достаточно густая, но при этом она не теряет своей пластичности. Ее очень легко нанести и распределить по поверхности распределителя тепла.

Она обладает средней характеристикой теплопроводности с показателем в 4.5 Вт/мК, а поставляется со шприцом, объем которого составляет 3.5 грамма. Термоинтерфейс отлично себя проявляет в температурных перепадах от +110 до -50 градусов.

Исходя из различных отзывов, мы выявили следующие положительные стороны термопасты:

• Низкая стоимость;
• В комплекте есть специальная лопатка;
• Достаточный объем.

Минусы:

• Средний показатель теплопроводности;
• Небольшой температурный перепад.

Glacialtech IceTherm II

Одно из главных достоинств термоинтерфейса сразу бросается в глаза – его упаковка. Теплопроводность пасты находится на очень высоком уровне – ее значение составляет 8.1 Вт/мК. Благодаря этому, охлаждение процессора занимает считанные минуты, тем более в условиях функционирования подключенного вентилятора.

Компания, производящая данную пасту, обеспечивает сохранение ее свойств до максимальной температуры лишь до 100 градусов. Даже неопытному юзеру становится понятно, что такую термопасту нельзя использовать оверклокеру для разгона видеочипа или процессора. Объема пасты тоже недостаточно, и хватает лишь на то, чтобы нанести ее один раз. Но и это логично, ведь спустя несколько дней после того, как вы вскроете шприц, консистенция термопасты сильно загустеет.

Мы выявили следующие плюсы средства, сформированных на основании многочисленных отзывов о нем:

• Подходящая консистенция;
• Высокий показатель проводимости тепла.

Минусы:

• Низкая рабочая температура;
• Высокая стоимость.

Краткая справка

МАОУ «СШ «Земля Родная» действует с 21 сентября 1992 г., ОГРН присвоен 26 декабря 2002 г. регистратором Межрайонная инспекция Федеральной налоговой службы №1 по Ямало-Ненецкому автономному округу. Руководитель организации: директор Боцян Светлана Николаевна. Юридический адрес МАОУ «СШ «Земля Родная» — 629306, Ямало-Ненецкий автономный округ, город Новый Уренгой, улица 26 Съезда КПСС, дом 4г.

Основным видом деятельности является «Образование начальное общее», зарегистрировано 10 дополнительных видов деятельности. Организации МУНИЦИПАЛЬНОЕ АВТОНОМНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «СРЕДНЯЯ ШКОЛА «ЗЕМЛЯ РОДНАЯ» присвоены ИНН 1898663081, ОГРН 3752236089102, ОКПО 27975702.

Использование жидкого металла

Мы уже рассказывали для чего нужна термопаста. ЖМ используется для тех же целей, однако имеет свои плюсы и минусы по сравнению с термопастой, которые мы рассмотрим немного позже в этой статье.

Вот что происходит с алюминием при длительном контакте с жидким металлом

Прежде чем использовать ЖМ, нужно обезжирить рабочие поверхности – крышку процессора и радиатор. Лучше всего дня этого подойдет ацетон или растворитель 646. В крайнем случае, используйте спирт, но спирт не сможет удалить все остатки прежней термопасты, если в ее составе были силиконовые масла. Зато спирт отлично справится с остатками жидкого металла.

Если вы не обезжирите рабочие поверхности, то будет очень проблематично нанести жидкий металл. К тому же его эффективность заметно снизится.

Процесс нанесения жидкого металла на процессор

Теперь нанесите маленькую каплю ЖМ по центру процессора и равномерно размажьте ее по все плоскости процессора ватным аппликатором. Можно размазать пальцем, но предварительно одев резиновую перчатку (БЕЗ ТАЛЬКА), чтобы не допустить появления на процессоре новых жирных пятен. Слой жидкого металла должен быть толщиной примерно 0,003-0,005 мм. Намазывать нужно и процессор и радиатор кулера (еще раз повторю, радиатор НЕ АЛЮМИНИЕВЫЙ).

Если вы используете свой компьютер или ноутбук в штатном режиме, то лучше используйте обычную термопасту. Читайте статью, чтобы узнать какая термопаста лучше. А жидкий металл, давайте оставим ребятам, которые увлекаются оверклокингом (читайте подробнее, что такое оверклокинг).

Виды и типы жидкого металла для процессора

1. Coollaboratory Liquid Pro – самый лучший жидкий металл из представленных на рынке. Очень экономичен. В комплекте идет шприц с самим термоинтерфейсом, инструкция и набор для снятия. Если говорят о ЖМ, не упоминая марку, то речь идет, скорее всего, именно о Coollaboratory Liquid Pro.

2. Coollaboratory Liquid MetalPad внешне напоминает фольгу.

   При комнатной температуре – это он вовсе не жидкий, а металлическая прокладка, которая становится жидкой только при температуре +58 C. Из этой «фольги» нужно вырезать прямоугольник по размеру процессора и просто прикрутить кулер сверху.

3. ЖМ-6 – это российский аналог Coollaboratory Liquid Pro. Состав идентичен.
4. Галлий – хрупкий мягкий металл серебристого цвета с голубым оттенком. Из доступных металлов является одним из лучших для применения в качестве термоинтерфейса между процессором и кулером.

Вывод: стоит ли использовать жидкий металл?

Если вы оверклокер, любите разгонять процессоры, то однозначно вам придется иметь дело с ЖМ в качестве термоинтерфейса. Если же вы обычный пользователь – любите поиграться в игры и посмотреть кино на компьютере, то – используйте обычные термопасты и будет вам счастье.

Отвечая на вопрос, какой жидкий металл лучше выбрать – берите оригинал (Coollaboratory Liquid Pro), если есть возможность. Или можете поддержать отечественного производителя и программу импортозамещения – купить себе российский процессор (Эльбрус или Байкал) и смазать его российским ЖМ-6. А также бесплатно установить российский антивирус Касперского (кто не знал – это действительно российский антивирус).

Ладно, хватит шутить. Главное, что мы разобрались с таким термоинтерфейсом, как жидкий металл. На сегодня можно заканчивать.

Если вам есть что добавить или имеются какие-либо замечания, то комментарии для вас всегда открыты. Ждем и просим! =)

Вывод

Теперь у нас всё получилось, 2 процессора Intel успешно скальпированы, их термоинтерфейсы заменены. Так стоила ли «игра свеч»? Всё зависит от ваших потребностей и вашего отношения к возможному риску. Если у вас есть процессор, в котором не используется припой, а именно, процессоры Intel i3-i7 серий 3xxx-8xxx и процессоры AMD Ryzen 2200G, 2400G (из старых процессоры сокетов FM2/FM2+, AM1 и 7/939/AM2+/slot A/AM3 в зависимости от модели, где более производительные версии с припоем, а остальные с термопастой), и вы энтузиаст, либо просто человек, который любит более холодные процессоры, тогда однозначно стоит. Однако, если вам не нужна максимальная производительность и вас не сильно заботят температуры, то в вашем случае «игра не стоит свеч».

Материал подготовлен с использованием ресурсов:

• https://www.tomshardware.com/
• https://www.ekwb.com/
• https://forums.overclockers.ru/
