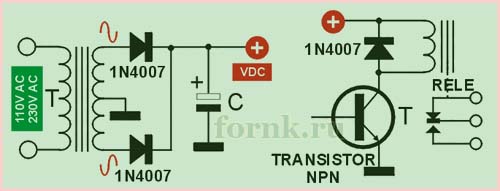

Выпрямительный диод 1n4007

Технические характеристики 1N5822

Из-за структуры металл-полупроводник у IN5822 характеристики весьма неоднозначны. Диод отличается способностью пропускать большие токи. В то же время он непригоден для работы с высокими напряжениями. Касается это не только рассматриваемого элемента, но и всех барьеров Шоттки.

Максимальное пиковое напряжение, которое может быть приложено к выводам 1N5822, составляет 40 В. С действующим (RMS) вольтажом всё ещё скромнее – не более 28 В. Немного лучше дела обстоят с однократным пиковым всплеском обратного напряжения. В такой ситуации 1N5822 способен выдержать разность потенциалов между выводами до 48 вольт.

Если речь идёт о продолжительном режиме работы, то в прямом направлении максимальное значение тока не должно превышать 3 А. Импульсное значение может доходить до 80 ампер (однократный всплеск). Данное значение получено при тестировании компонента. Импульс имел форму полуволны синусоиды и длился 8,3 мс. Температура 1N5822 в момент теста составляла 25 C.

Не менее важно для нормального функционирования диода соблюдать условия окружающей среды. Допустимый диапазон рабочих температур для 1N5822 составляет от -65 до +125 C

Этот параметр крайне важен тогда, когда к диоду приложено обратное напряжение. Оно непременно приводит к току утечки. При этом на 20 C он составит 2 mA, а на 100 C – резко возрастёт до 20 mA. Такая лавинообразная зависимость тока утечки от температуры требует особого контроля над перегревом 1N5822.

Характеристики диода

Менее значимые технические свойства:

• Максимальная температура пайки – 275 C (нагрев в течение 10 секунд);
• Тепловое сопротивление – 10-40 C/W (зависит от длины выводов и площади теплоотвода);
• Вес – примерно 1,1 г.

К ближайшим советским аналогам 1N5822 относятся следующие русские диоды:

• КД238ВС – 45В, 7,5А;
• КД269Б – 50В, 5А;

Важно! В любых электронных устройствах возможны перенапряжения. С учётом того, что 5822 не выдерживает длительно даже минимальных бросков вольтажа, данный диод следует устанавливать с запасом

Т.е., если барьер Шоттки рассчитан на 40 В, то лучше не рисковать и не ставить его в цепи с напряжением выше 20-30 вольт.
