Как сделать вольтметр своими руками, для чего он нужен, как устроен, как подключается вольтметр, как пользоваться вольтметром — вот неполный перечень вопросов, которые возникают у начинающих радиолюбителей и простых пользователей. Принцип действия вольтметра или принцип работы вольтметра был рассмотрен ранее при рассмотрении разных его типов и видов.

При совсем небольших затратах можно самостоятельно его изготовить. Основной его частью является стрелочный измерительный прибор. На шкале присутствует обозначение напряжения — латинская буква «V». Конечно, желательно иметь вольтметр с необходимым диапазоном измерения. В левой части шкалы должна быть отметка «О», а в правой — число, которое показывает предельное значение напряжения, измеряемого этим прибором.

Это значение определяется величиной добавочного резистора, находящегося в корпусе готового прибора и током полного отклонения стрелки микроамперметра.

Часто при работе приходится измерять значения напряжений в широком диапазоне. Для обеспечения допустимой точности приходится использовать одну общую шкалу с набором добавочных сопротивлений. Их количество зависит от величин напряжений, которые необходимо измерять при работе.

Использование добавочных сопротивлений дают возможность измерять напряжения, величины которых больше последнего числа шкалы. Для измерения напряжений меньшего значения с достаточной точностью необходимо найти прибор с числом максимального значения шкалы меньшей величины или переделать существующий путём изменения величины добавочного сопротивления в корпусе прибора.

Входное сопротивление стрелочного вольтметра оценивается показателем относительного (удельного) сопротивления. Единица его измерения — кОм/В. То есть для разных значений измеренного напряжения величина входного сопротивления прибора будет разной. Отсюда вывод — наибольшей точности измерения соответствует правая часть шкалы. Внутреннее сопротивление вольтметра здесь имеет большее значение и его подключение оказывает меньшее негативное воздействие на работу схемы. Необходимо выбирать прибор с большей величиной удельного сопротивления.

Если приходится измерять переменное напряжение, то при небольшом усложнении схемы самодельного прибора можно решить и эту задачу. Входное напряжение необходимо выпрямить, сделать его однополярным.

Ток для нормальной работы микроамперметра прибора должен протекать по обмотке рамки прибора только в одном направлении (клеммы прибора имеют маркировку «+» и «-«). Только в этом случае стрелка прибора отклонится. Выпрямление может быть однополупериодным или двухполупериодным. Это зависит от выбранной схемы выпрямителя. При определении реальной величины напряжения показания стрелочного прибора разделить примерно на 3 (выпрямление однополупериодное) или на 1,5 (выпрямление двухполупериодное).

Специфика установки

Таблица характеристик цифрового вольтметра.

Если с цифровыми вольтметрами, которые питаются от прикуривателя, не возникает проблем во время монтажа, то модели, устанавливаемые непосредственно в приборную панель, часто заставляют водителей задуматься над порядком их подключения.

Большинство вольтметров, представленных на рынке, имеют два или три провода для подключения к сети, хотя встречаются модели и с четырьмя контактами. Провода имеют стандартную цветовую маркировку:

• красный провод соответствует «плюсу»;
• черный провод подключается к «минусу»;
• белый провод отвечает за управление интенсивностью подсветки, включение и выключение устройства.

В некоторых случаях возникает непредвиденная проблема при таком подключении вольтметра: он тускло светит либо вообще отказывается работать. Причиной может служить альтернативная маркировка проводов, в которой белый провод отвечает за «минус», а черный – за управление прибором.

Датчик напряжения устанавливается в штатное место часов, но в некоторых случаях, когда свободного места для вольтметра найти невозможно, приходится проделывать отверстие под него непосредственно в приборной панели.

Отличное место для подключения устройства – заглушка приборной панели с левой стороны от руля. Она имеет небольшой размер, ее легко снять и закрепить для обработки.

Рисунок 1. Схема подключения вольтметра с импульсным стабилизатором.

Корпус вольтметра имеет рельефную поверхность: рамка вокруг дисплея будет выступать над поверхностью панели автомобиля. Благодаря этому прибор не будет проваливаться внутрь посадочного гнезда, а также будет скрывать неровности краев отверстия.

Недорогие модели вольтметров могут не иметь отдельного провода для питания, подключение такого устройства осуществляется посредством трех контактов на корпусе датчика (рис. 1). В таком случае подключение вольтметра делают при помощи 4-жильного провода от компьютерного дисковода (рис. 2). Широкий разъем формата IDE при этом отрезают, а остальные проводки крепят при помощи пайки к контактам автомобильной проводки. 4-пиновый контакт обеспечивает хорошее соединение и дает возможность, в случае необходимости, оперативно и без особых усилий заменить вольтметр при поломке.

Вне зависимости от особенностей строения вольтметра, перед его монтажом детально изучается схема проводки автомобиля, в соответствии с которой определяется место подключения прибора. Не лишним будет и внимательное прочтение инструкции к устройству, так как способы его подключения могут отличаться.

Общие сведения о приборе

Законы электрической цепи преподаются в учебных заведениях. Каждому подростку известны нюансы про направленное движение заряженных частиц. Оно представлено перемещением электронов по проводнику и называется электричеством. Если рассматривать практическую сторону, любое перемещение чего-либо в природе (воздушные массы, заряды, вода в реке) может приносить пользу человечеству.

На основании этого создаются различные устройства, просчитывающие и измеряющие всевозможные величины. Например, чтобы иметь подробное представление про ток, стоит воспользоваться амперметром. Прибор без труда определяет численность заряженных частиц, которые пересекают установленное в проводнике сечение за определенный период (единицу) времени, что и является силой тока.

Подсоединение цифрового вольтамперметра

Как правильно подключить электросчетчик к проводам

Существует интересный цифровой модуль для постоянного тока, совмещающий функции вольтметра и амперметра в одном устройстве. Вольтамперметрам под силу одновременно показывать и ток, и напряжение при правильном подсоединении.

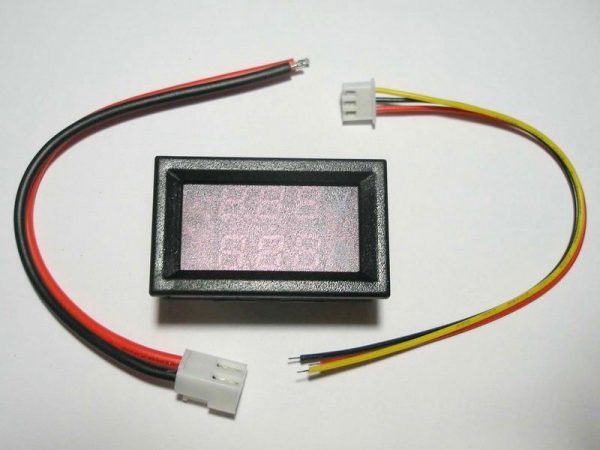

Пример такого прибора – модель DSN—VS288, состоит из:

• самого измерительного устройства;
• 2-проводного кабеля (вход и выход амперметра);
• 3-проводного кабеля (питание прибора и измерение напряжения).

Вольтамперметр DSN-VS288

Измеряемый диапазон ампервольтметра:

• от 0 до 100 В по напряжению,
• от 0 до 10 А по току.

Так как питающее напряжение прибора – 3,5-30 В, схема его включения различается:

1. При необходимости подсоединить прибор в цепь, напряжение которой лежит в пределах между 3,5 и 30 В, общее питание одновременно используется и для прибора. Черный провод 2-проводного кабеля идет к «минусу», красный – к нагрузке и от другого вывода нагрузки к «плюсу». На 3-проводном кабеле: желтый и красный – соединяются вместе на «плюсе» источника, а черный – остается свободным;
2. Если напряжение ИП больше или меньше диапазона питания прибора, то вольтамперметр надо подсоединить к индивидуальному ИП. Двухпроводный кабель подключается аналогично, у трехпроводного –красный и черный – идут на «плюс» и «минус» своего ИП, а желтый – на «плюс» основного ИП.

Схемы присоединения DSN-VS288

Каждый тип амперметра подключается по одному принципу, но с обязательным учетом количественного значения измеряемого тока и выбором для этого соответствующих приборов и приспособлений.

Сообщества › Автоэлектрика › Блог › Вольтметры

Хочу поделиться мелкой доработкой в виде установки вольтметров на автомобиль. Заодно интересно выслушать мнение относительно нормального напряжения, каким оно должно быть.О самой силовой проводке и её доработках в связи с установкой аудиосистемы я рассказывал недавно в этом же славном сообществе.

Первый вольтметр показывает напряжение подкапотной АкБ. Если быть совсем точным, то напряжение на главном блоке предохранителей, который связан с АкБ довольно коротким и довольно толстым проводом, падение напряжения на котором при любой возможной нагрузке на порядки меньше, чем цена деления вольтметра. Зато плюсы такого подключения в том, что провод вольтметра защищён предохранителем, штатно расположенным.

Это удалось реализовать тем, что вольтметр подключен к колодке штатной «магнитолы». Это отдельный провод, на который не подключено ничего кроме вольтметра. А штатной «магнитолы» давно уж нет.

Вместе с тем вольтметр имеет провод включения. Он подключен к плюсовому проводу подсветки бардачка.

Удобство в том, что там появляется напряжение при снятии автомобиля с охраны.Режим работы получается такой: открыл машину — уже видишь показания вольтметра. Закрыл — вольтметр выключился. Если минут 15 машина открыта и в ней ничего не происходит, вольтметр гаснет. Достаточно напомнить автомобилю о своём присутствии (открыть/закрыть дверь, включить свет, зажигание), то вольтметр включится.Основная идея в том, что вольтметр показывает напряжение тогда, когда АкБ работает, а когда АкБ отдыхает, нечего и показывать.

Схема получается такая.

Что касается минусового провода, то точка массы на моторном щите эквипотенциальна с точкой массы под капотом при любом варианте нагрузки электросети с точностью, на порядки более высокой, чем цена деления. Если короче, то показания вольтметра (даже нескольких), подключенного к клеммам АкБ полностью совпадают с показаниями установленного вольтметра при любых вариантах нагрузки.

Второй вольтметр показывает напряжение второй АкБ, расположенной в багажнике. Подключен он просто отдельной парой проводов из багажника и которые тоже защищены предохранителем в дополнительном блоке, где расположены и другие предохранители, относящиеся к аудиосистеме.

Ну а включение вольтметра организовано ещё проще. Он включается вместе с включением аудиосистемы. Для этого задействован провод «REM» от головного устройства.

Схема получилась такой.

Вывел я все эти провода в место расположения ниши, рядом с пепельницей.

Эта ниша для меня всегда была бесполезной. Пожалуй, там бы мог лежать мобильник, но мобильника в нормальном смысле у меня нет, у меня планшет вместо телефона и он туда всё равно не влезает. Так что решено было установить вольтметры вместо ниши. При этом было стойкой желание не заколхозить родной пластик, ничего не резать, не сверлить, не ляпать клеем. Я просто снял эту площадку и отложил в укромное место до времени продажи машины. А вместо ниши была сконструирована вот такая конструкция.

По нарисованной мною модели были напечатаны вот такие детали. Спасибо доброму соседу с 3D-принтером)

Основание повторяет нижней частью площадку ниши, со всеми её выступами и защёлками.

А сами вольтметры будут закреплены на такой вот панели.

Для эстетики и чтобы несветящиеся элементы вольтметра не бросались в глаза белым, вольтметры решено было закрыть чёрным стеклом.

Измерение тока. Амперметр.

И начнем мы с измерения тока. Прибор, используемый для этих целей, называется амперметр и в цепь он включается последовательно. Рассмотрим небольшой примерчик:

Как видите, здесь источник питания подключен напрямую к резистору. Кроме того, в цепи присутствует амперметр, включенный последовательно с резистором. По закону Ома сила тока в данной цепи должна быть равна:

I = \frac{U}{R} = \frac{12}{100} = 0.12

Получили величину, равную 0.12 А, что в точности совпадает с практическим результатом, который демонстрирует амперметр в цепи

Важным параметром этого прибора является его внутреннее сопротивление r_А

Почему это так важно? Смотрите сами – при отсутствии амперметра ток определяется по закону Ома, как мы и рассчитывали чуть выше. Но при наличии амперметра в цепи ток изменится, поскольку изменится сопротивление, и мы получим следующее значение:

I = \frac{U}{R_1+r_А}

Если бы амперметр был абсолютно идеальным, и его сопротивление равнялось нулю, то он бы не оказал никакого влияния на работу электрической цепи, параметры которой необходимо измерить, но на практике все не совсем так, и сопротивление прибора не равно 0. Конечно, сопротивление амперметра достаточно мало (поскольку производители стремятся максимально его уменьшить), поэтому во многих примерах и задачах им пренебрегают, но не стоит забывать, что оно все-таки и есть и оно ненулевое.

При разговоре об измерении силы тока невозможно не упомянуть о способе, который позволяет расширить пределы, в которых может работать амперметр. Этот метод заключается в том, что параллельно амперметру включается шунт (резистор), имеющий определенное сопротивление:

R = \frac{r_А}{n\medspace-\medspace 1}

В этой формуле n – это коэффициент шунтирования – число, которое показывает во сколько раз будут увеличены пределы, в рамках которых амперметр может производить свои измерения. Возможно это все может показаться не совсем понятным и логичным, поэтому сейчас мы рассмотрим практический пример, который позволит во всем разобраться.

Пусть максимальное значение, которое может измерить амперметр составляет 1 А. А схема, силу тока в которой нам нужно определить имеет следующий вид:

Отличие от предыдущей схемы заключается в том, что напряжение источника питания на этой схеме в 100 раз больше, соответственно, и ток в цепи станет больше и будет равен 12 А. Из-за ограничения на максимальное значение измеряемого тока напрямую использовать наш амперметр мы не сможем. Так вот для таких задач и нужно использовать дополнительный шунт:

В данной задаче нам необходимо измерить ток I. Мы предполагаем, что его значение превысит максимально допустимую величину для используемого амперметра, поэтому добавляем в схему еще один элемент, который будет выполнять роль шунта. Пусть мы хотим увеличить пределы измерения амперметра в 25 раз, это значит, что прибор будет показывать значение, которое в 25 раз меньше, чем величина измеряемого тока. Нам останется только умножить показания прибора на известное нам число и мы получим нужное нам значение. Для реализации нашей задумки мы должны поставить шунт параллельно амперметру, причем сопротивление его должно быть равно значению, которое мы определяем по формуле:

R = \frac{r_А}{n\medspace-\medspace 1}

В данном случае n = 25, но мы проведем все расчеты в общем виде, чтобы показать, что величины могут быть абсолютно любыми, принцип шунтирования будет работать одинаково.

Итак, поскольку напряжения на шунте и на амперметре равны, мы можем записать первое уравнение:

I_А\medspace r_А = I_R\medspace R

Выразим ток шунта через ток амперметра:

I_R = I_А\medspace \frac{r_А}{R}

Измеряемый ток равен:

I = I_R + I_А

Подставим в это уравнение предыдущее выражение для тока шунта:

I = I_А + I_А\medspace \frac{r_А}{R}

Но сопротивление шунта нам также известно (R = \frac{r_А}{n\medspace-\medspace 1}). В итоге мы получаем:

I = I_А\medspace (1 + \frac{r_А\medspace (n\medspace-\medspace 1)}{r_А}\enspace) = I_А\medspace n

Вот мы и получили то, что и хотели. Значение, которое покажет амперметр в данной цепи будет в n раз меньше, чем сила тока, величину которой нам и нужно измерить

С измерениями тока в цепи все понятно, давайте перейдем к следующему вопросу, а именно определению напряжения.

Подключаем амперметр

Начнём с того, что работу можно начинать только после отключения аккумулятора. Через это устройство протекает значительный ток, поэтому нужно подобрать провода соответствующего сечения. Его следует подключить в разрыв провода, который подаёт питание на замок зажигания. На концы проводов следует установить и обжать клещами наконечники, в противном случае из-за плохого контакта будет происходить нагрев места соединения.

После установки проводов следует проверить правильность подключения. Для этого следует включить нагрузку, например ближний или дальний свет. Амперметр должен показать разряд, если он покажет противоположное значение, тогда следует поменять провода подключения местами. Далее следует запустить двигатель и убедиться в том, что происходит зарядка аккумуляторной батареи.

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

• электродинамические;
• электромагнитные;
• магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

• цифровые вольтметры;
• выпрямительные;
• аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные. Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.

Что такое амперметр и вольтметр

Амперметры нашли свое применение в разных промышленных и бытовых сферах. Их регулярно используют на больших предприятиях, которые связаны с выработкой и распределением тепловой и электроэнергии. Кроме того, их применяют в:

• электрических лабораториях;
• строении автомобилей;
• точных науках;
• строительных работах.

Подключение амперметра

Важно! Однако, помимо средних и крупных компаний, рассматриваемую технику используют обычные люди. Фактически каждый электрик с соответствующими навыками имеет в арсенале такое устройство, которое дает возможность провести измерения параметров потребления электрической энергии приборами, узлами автомобиля и др

Чтобы определить параметры тока в электрической цепи, используют спецприборы — амперметры. Приспособление включается последовательно в изучаемую электроцепь, и, из-за очень малого внутреннего сопротивления, такой измерительный аппарат не будет вносить какие-то значительные изменения в электрических параметрах цепи.

Амперметр

Вольтметр является устройством, выступающим как измерительное приспособление показателей напряжения до 1000В в сетях с постоянным и переменным током, промышленной частоты и применяется для общего анализа и проведения статистических замеров. Лучшие приспособления будут обладать крайне высоким, бесконечным сопротивлением. Благодаря большому сопротивлению устройства будет достигнута крайне высокая точность, широкие сферы применения.

Вольтметр

Как переделать вольтметр постоянного напряжения в переменное

Показанная на рисунке №1 схема – это вольтметр постоянного тока. Чтобы его сделать переменным или, как говорят специалисты, пульсирующим, необходимо в конструкцию установить выпрямитель, с помощью которого постоянное напряжение преобразуется в переменное. На рисунке №2 вольтметр переменного тока показан схематически.

Данная схема работает так:

• когда на левом зажиме находится положительная полуволна, то открывается диод D1, D2 в этом случае закрыт;
• напряжение проходит через амперметр к правому зажиму;
• когда положительная полуволна находится на правом конце, то D1 закрывается, и напряжение через амперметр не проходит.

В схему обязательно добавляется резистор Rд, сопротивление которого рассчитывается точно так же, как и остальные элементы. Правда, его расчетное значение делится на коэффициент, равный 2,5-3. Это в том случае, если в вольтметр устанавливается однополупериодный выпрямитель. Если используется двухполупериодный выпрямитель, то значение сопротивления делится на коэффициент: 1,25-1,5. Кстати, схема последнего изображена на рисунке №3.

Какие изделия используют?

Некоторое время назад найти и установить такой прибор, было большой проблемой. Автолюбители устанавливали на свои машины амперметры от грузовых автомобилей, а те водители, которые были на «вы» с радиоэлектроникой, сами подбирали измерительные приборы. Первыми отечественными машинами, у которых вольтметр занял своё постоянное место на приборном щитке, была ВАЗ 2105, а несколько позже они появились и на других моделях.

Сегодня такой проблемы не существует, так как имеется большой выбор таких изделий в торговых сетях. Можно установить в панель электронные часы, которые одновременно с текущим временем показывают напряжение бортовой сети. Встречаются электронные тахометры, которые после нажатия нужной кнопки выполняют функции вольтметра. Такие устройства особых проблем не вызывают у владельцев.

Также сегодня в продаже имеются автомобильные амперметры и вольтметры, а отдельные водители самостоятельно подгоняют приборы, которые применяют в радиоэлектронных устройствах. Установка таких указателей сопряжена с некоторыми трудностями, так как нужно подбирать шунты к ним, производить калибровку или изготовление новых шкал. Поэтому на этом останавливаться не будем.

Как установить такие индикаторы? Будем считать, что вам удалось приобрести амперметр или вольтметр предназначенные для применения в автомобилях, теперь рассмотрим процесс их установки. Следует напомнить особенности подключения их в электрические цепи.
