«глазки ангела» для автомобиля собственноручно

Установка ангельских глазок со светодиодами на фары с линзами

Ангель­ские глаз­ки про­да­ют­ся раз­ных раз­ме­ров, обыч­но от 60 мм до 120 мм. Све­то­ди­од­ные ангель­ские глаз­ки содер­жат в набо­ре сами коль­ца со све­то­ди­о­да­ми, один кон­трол­лер с разъ­ёмом, пульт управ­ле­ния сме­ной цве­та ангель­ских гла­зок, вклю­чая режи­мы мига­ния. Крыш­ки диф­фу­зо­ра могут быть добав­ле­ны к коль­цам для более тра­ди­ци­он­но­го, одно­род­но­го внеш­не­го вида.

“Ангель­ские глаз­ки” в фары с лин­за­ми уста­нав­ли­ва­ют­ся на кожух. Его мож­но пред­ва­ри­тель­но покра­сить в чёр­ный цвет, что­бы коль­ца были луч­ше вид­ны.

Реко­мен­ду­ет­ся, что­бы коль­ца кре­пи­лись в трёх точ­ках через рав­ный интер­вал. Для креп­ле­ния све­тя­щих­ся колец внут­ри фары исполь­зу­ет­ся клей, дву­сто­рон­ний скотч или спе­ци­аль­ная про­во­ло­ка. Клей име­ет свои недо­стат­ки. Виб­ра­ции от езды и нагрев могут осла­бить кле­е­вое соеди­не­ние. Дву­сто­рон­ний скотч не все­гда мож­но исполь­зо­вать, так как внут­ри фары не все­гда есть под­хо­дя­щая поверх­ность для надёж­но­го креп­ле­ния таким спо­со­бом. Луч­ше исполь­зо­вать тон­кую про­во­ло­ку для под­ве­ши­ва­ния кар­тин. Нуж­но про­свер­лить малень­кие отвер­стия на кожу­хе лин­зы и при­кру­тить коль­ца про­во­ло­кой. Если сде­лать всё акку­рат­но, то полу­ча­ет­ся прак­ти­че­ски не замет­ное креп­ле­ние, если вплот­ную не при­гля­ды­вать­ся. Пре­иму­ще­ство тако­го спо­со­ба креп­ле­ния в том, что он очень надёж­ный, не осла­бе­ва­ет от виб­ра­ций и нагре­ва.

Если выбе­ре­те в каче­стве спо­со­ба креп­ле­ния колец кле­е­вое соеди­не­ние, то нане­си­те тон­кий слой клея на обрат­ную сто­ро­ну коль­ца и на рефлек­тор, в место, где будет уста­нав­ли­вать­ся коль­цо. Дай­те клею под­сох­нуть в тече­ние 10 минут перед про­тя­ги­ва­ни­ем про­во­дов. Акку­рат­но при­дав­ли­вай­те коль­цо к месту в тече­ние 5 минут. Ста­рай­тесь не дви­гать коль­цо, пока клей не засох­нет.

Установка

Установка ангельских глазок своими руками достаточно сложная, требуется навык, иногда и хорошие нервы.  Для монтажа требуется разборка каждой фары головного света. Большинство фар собраны на герметике, который при нагреве строительным феном размягчается. Гораздо реже встречаются на герметике который  представляет из себя резину. Он ничем не плавится и не размягчается, приходится несколько часов его аккуратно выковыривать и разрезать. На одну фару может уйти от 1 до 5 часов. Первый раз у меня ушло около 10 часов на разбор. По неопытности можно испортить товарный вид в районе соединения стекла и корпуса.

Затем измеряют диаметр посадочного места и делают установку ангельских глазок. Обезжиривают места склейки и фиксируют детали. В комплекте часто бывает двухсторонний скотч для монтажа, но я ему не доверяю. Галогенная лампа ближнего света в фаре сильно нагревается и  воздействует на этот скотч.

Схема подключения трехцветных RGB моделей

В обратном порядке собирают фару с использованием специального каучукового герметика. Собирайте так, чтобы можно было без последствий разобрать в следующий раз. Если соберёте плохо, внутрь будет попадать влага, фара будет потеть, провода гнить.

Схема подключения одноцветных

Есть несколько вариантов подключения в фаре:

1. включение вместе с габаритами;
2. вместо габаритных огней;
3. вместе с ДХО;
4. включение двухцветных вместе с сигналом поворота;

Если подключение к габаритам вас не устраивает, для управления включением и выключением, можно использовать контроллер для дневных ходовых огней ДХО. Ищите по запросу «DRL controller». Для подключения RGB подойдут схемы от одноцветных, только придётся искать место для размещения RGB блока управления.

Если не уверены в своих силах и не хватает опыта, лучше обратитесь к специалистам автоэлектрикам.

Примеры установки

Лидерами по установке являются отечественные автомобили ВАЗ 2114, ВАЗ 2110, Приора.  Среди иномарок BMW, Мазда 3, БМВ Е39, Форд Фокус. Активно устанавливают и на мототехнику, скутеры, мотоциклы, квадроциклы.

Фото БМВ

БМВ

ВАЗ 2114

Фото ВАЗ 2114

Среди отечественных автомобилей второе место по популярности занимают  ангельские  глазки  на ВАЗ 2114, первое место делят Приоры и ВАЗ 2106, которые имеют круглую форму отражателей.

Глазки СМД3528 на ВАЗ 2110

Мазда 3, 6 Mazda 3, 6

Среди импортных автомобилей популярны ангельские глазки на  Мазда 3, Mazda 3. Особенно шикарно смотрятся на Мазда 6, у которой в каждой фаре по 4 круга. Интересно будут смотреться светодиодные кольца RGB, которые будут дополнять габариты и сигнала поворота.

Мазда 3

Мазда 6

Приора ВАЗ 2170

Самый популярный вариант в России, это ангельские глазки на приору. Форма фар хорошо подходит для такого тюнинга, отражатели имеют круглую форму.

Как сделать ангельские глазки своими руками?

Перед тем как начать собирать своими руками ангельские глазки из светодиодной ленты или прутков оргстекла, необходимо иметь все инструменты и элементы, которые были указаны ранее.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Резистроры 220 Ом

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Измеряем окружность фары

Теперь этот кусок оргстекла прогрейте до такой степени, чтобы он был достаточно гибким. Можно воспользоваться феном, паяльником или емкостью с горячей водой. Подождите некоторое время и убедитесь, что трубка достаточно прогрелась для сгибания.

Прогревание трубки феном

Используя пассатижи, возьмите нагретую заготовку для фары и обмотайте ею жестяную банку или любую другую конструкцию. Подождите, пока трубка остынет. Диаметр жестяной банки должен быть примерно равен диаметру фары. При работе с мелкими кольцами нужно быть особо внимательным, так как короткие стержни достаточно тяжело поддаются скручиванию даже в горячем состоянии. Будьте крайне осторожны, не обожгитесь.

Сгибание нагретой заготовки

Когда заготовка обрела необходимую форму, слегка остыла и ее можно взять в руки, снимите ее с банки. По торцам заготовки просверлите дырки, куда будет устанавливаться светодиод.

Сверление отверстия в торце заготовки

Когда внутренние работы с трубкой закончены, займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах

Здесь важно соблюдать одинаковое расстояние между ними

Возьмите ножовку и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Насечки на поверхности трубки

Закрепите диоды в просверленных дрелью дырках так, чтобы они не болтались. Их можно залить прозрачным клеем, силиконом или зафиксировать любым другим способом.

Закрепление светодиода в трубке

Теперь нужно припаять резисторы к ножкам светодиодов.

Соединение резистора с диодом пайкой

Таким образом, потребуется по 2 диода на фару (по одному на каждую сторону трубки в виде кольца) и 2 резистора, припаянных к диодам.

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

Изоляция концов трубки

Завершающим этапом изготовления является проверка фар на работоспособность. Для этого можно подключить их к источнику питания и проверить, горят ли светодиоды и нормально ли рассеивают свет

Важно не перепутать полярность!

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

• возможность сборки осветительной системы своими руками;
• доступность материалов системы;
• качественная подсветка фар;
• длительный период службы сборной системы;
• красивый внешний вид машины;
• качественный и оригинальный автотюнинг отечественного автомобиля.

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая

Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения

По типу конструкции «глазки» бывают двух видов:

• LED или светодиодные — нормально работают при минусовых температурах, имеют высокий срок службы и при правильном подключении редко выходят из строя. Готовые комплекты стоят дорого, но можно сделать их самостоятельно и сэкономить в несколько раз. Создать «глазки» можно с помощью оргстекла, светодиодной ленты или отдельных светодиодов. Первый вариант самый доступный и наименее трудозатратный. Его мы и рассмотрим в нашем руководстве;
• CCFL или неоновые — светят более равномерно (внутри трубки разогретый газ), но менее ярко. Не любят мороз и достигают максимальной яркости только через 2–3 минуты. Для работы нужны блоки розжига, которые отличаются недолговечностью. Основное преимущество — невысокая цена на готовые комплекты.

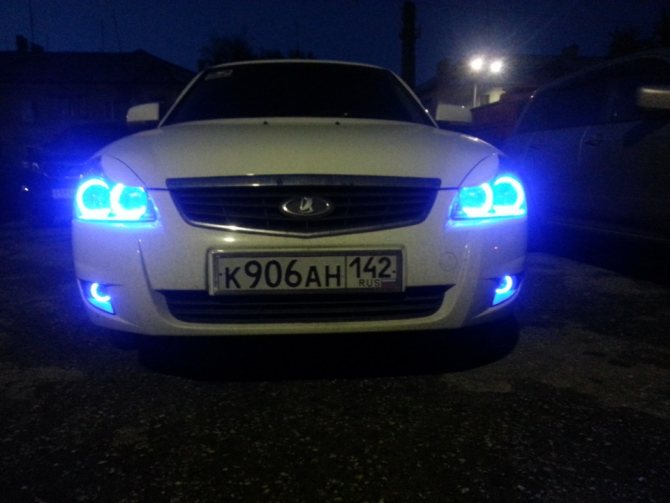

Установка «ангельских глазок» буквально преобразила ЛадуПриору

Ангельские глазки на авто — что это, и какие есть виды

Ангельские глазки представляют собой светящиеся круги, установленные в штатную оптику автомобиля. Популярным такой вид тюнинга стал после выпуска серийных автомобилей BMW с такими фарами. Сейчас эти огни серийно устанавливают только на некоторых моделях, но самостоятельно установить ангельские глазки можно на любой автомобиль.

Они являются не только украшением авто, но и могут использоваться вместо габаритных или стояночных огней. В качестве дневных ходовых огней светодиодные кольца использовать нельзя.

Ангельские глазки являются украшением автомобиля, а также могут использоваться как габаритные или стояночные огни

Светодиодные ангельские глазки или LED

Кольцо сделано из светодиодов, напаянных на основание. Так как светодиоды боятся перепадов напряжения, то их надо подключать через стабилизатор.

Светодиодные ангельские глазки сделаны из светодиодов, напаянных на основание

Плюсы:

• высокая яркость;
• срок службы до 50 тысяч часов;
• мало потребляют энергии;
• не боятся тряски и вибраций.

Минусы:

• подключать надо через стабилизатор;
• при выходе из строя одного диода приходится менять всё кольцо.

Газоразрядные или CCFL

Стеклянное кольцо наполнено неоном и защищено пластиковым корпусом. Для их работы надо подключать блок розжига.

Газоразрядные ангельские глазки — стеклянное кольцо наполнеНное неоном и защищено пластиковым корпусом

Преимущества:

• свет по всему кольцу распределяется равномерно;
• не боятся вибраций;
• выдают мягкий свет;
• низкая стоимость;
• потребляют мало энергии.

Недостатки:

• незначительный срок службы инвертора, порядка 20 000 часов;
• максимальная яркость наступает через несколько минут;
• яркость хуже, чем у светодиодных.

Многоцветные или RGB

Светодиоды, напаянные на основу, состоят из трёх кристаллов (красный, зелёный, синий). При помощи контролёра происходит смешивание цветов, поэтому можно получить любой цвет.

Плюсы:

• высокая яркость, поэтому хорошо видны даже днём;
• большой срок службы;
• не боятся вибраций;
• можно менять цвет и режим свечения.

Минусы:

• для подключения требуется контролёр, а это увеличивает стоимость комплекта;
• при выходе из строя одного диода надо менять всё кольцо.

Кластерные или COB

Светящиеся кристаллы напаяны непосредственно на твёрдую основу. В обычном светодиоде кристалл находится ещё в керамической подложке, поэтому COB имеет меньшие размеры.

Преимущества:

• наилучшая яркость;
• большой срок службы;
• свет равномерно распределяется по кольцу;
• устойчивость к вибрациям.

Недостатки:

• высокая стоимость;
• при перегорании одного кристалла менять надо все кольцо.

Подключение кольца

Прежде всего, стоит учесть правила использования световых огней. Сами по себе «ангельские глазки» можно отнести к категории дневных ходовых огней. В этом случае необходимо произвести подключение таким образом, чтобы не нарушить требований ГОСТ Р 41.48.-2004. Это означает, что кольца и сами ДХО должны включаться как только заводится мотор и, соответственно, отключаться при его остановке.

В связи с этим нужно придерживаться определенной схемы подключения. Есть два пути решения этого вопроса:

Можно использовать 5-контактное реле и клеммы «мама» (нужно 4 штуки). В этом случае минусовой провод «глазок» соединяется с корпусом машины, а на плюсовом запаивается клемма, после чего он соединяется с контактом №30. После этого нужно найти под капотом провод, который соединяет «габаритки» и выключатель. Контакт №85 подсоединяется к «+» габаритных ламп, а №86 – на корпус (то есть реле будет запитываться одновременно с «габаритками»). Также потребуется провести еще один проводок, который будет идти от «Зажигание +12В» до контакта №87а. При включении зажигания и включенных габаритах +12В через замкнутые контакты реле №87а и №30 попадает на «глазки» и они начинают гореть. Как только выключатель габаритов переводится в положение «выкл», реле обесточивается, а контакты №87а и №30 размыкаются. В этом случае «ангельские глазки» будут гаснуть вместе с «габаритками», как и требуется по ГОСТ. Если кольца покупаются в готовом виде, то с ними в комплекте обычно идет стабилизатор тока. Его необходимо подключить между 30 выводом реле и самими «глазками». Если стабилизатора тока нет, то лучше его приобрести, так как это поможет избежать ситуаций, когда в бортовой системе случается скачок напряжения и устройства выходят из строя.

Подключить «ангельские глазки» через контроллер ДХО. Его можно приобрести в любом специализированном магазине. Тогда сборка будет производиться в соответствии с конкретной схемой, которая подробно продемонстрирована в инструкции к устройству.

Если говорить о том, какой способ подключения лучше, то, безусловно, намного удобнее воспользоваться блоком управления ДХО. Он поможет защитить от возможных перегрузок. В этом случае самодельные «глазки» прослужат намного дольше.

Могут ли быть проблемы с ГИБДД при езде с ангельскими глазками

Ни в одной стране нет полного запрета на использование ангельских глазок, но есть ограничения на отдельные разновидности. В России сотрудник ГИБДД вправе остановить любое авто с дополнительной подсветкой в фарах и запросить подтверждение, что машина с таким тюнингом прошла техобслуживание, а в ПТС есть указание об установленном оборудовании. ТО не будет пройдено в двух случаях:

1. При нарушении требования к цвету световых приборов. По ГОСТ Р 51709–2001 спереди допускается установка только белых светоиспускающих устройств. Сзади машины фонари заднего хода и подсветки номера должны быть белыми, светоиспускающие устройства — красными, жёлтыми или оранжевыми; световозвращающие приборы — только красными.
2. При нарушении яркости испускаемого света. В пунктах 6.1 и 6.2 ГОСТ Р 41.48–2004 указано, что сила фар ближнего света не должна быть более 750 кд в направлении 34 градусов вверх и не менее 1600 кд в направлении 52 градусов вниз до светотеневой границы. Максимальная сила света всех фар дальнего света при одновременном включении не должна превышать 225 000 кд.

Что касается внесения изменений в ПТС об установленном оборудовании, то оно делается по следующей схеме:

1. Написать заявление-декларацию об установке нестандартного оборудования на свой автомобиль и отнести его в ГИБДД. На основе этого заявления будет выдано направление в лабораторию на экспертизу.
2. Отогнать машину в лабораторию для прохождения экспертизы на соответствие нового оборудованию требованиям ГОСТ (по тем же параметрам, что и при прохождении ТО — ангельские глазки проверяют на цвет и яркость испускаемого света).
3. Отнести полученную справку из лаборатории в ГИБДД, получить свидетельство «О соответствии транспортного средства с изменениями требованиям безопасности». На его основе вносятся поправки в ПТС и выдаётся новое СТС. Только после этого разрешено пользоваться машиной с ангельскими глазками.

Описанная выше процедура касается только тюнингованных машин. Для БМВ, где ангельские глазки устанавливаются на заводе и они прописаны в технической документации, прохождение экспертизы в лаборатории не требуется.

Если сотрудник ГИБДД остановит машину с ангельскими глазками и выяснит, что водитель самолично установил световое оборудование и не внёс изменения в ПТС, то накажет нарушителя согласно 3 статьи 12.5 КоАП. За незаконный тюнинг автомобилиста ждёт лишение права управления транспортными средствами на срок от 6 месяцев до года. Денежный штраф за ангельские глазки не предусмотрен.

Разъезжать по дорогам с фиолетовыми ангельскими глазками нельзя

Какие ангельские глазки лучше?

Вопрос неоднозначен, и ответить на него сложно. Если не учитывать собственноручную сборку, тогда лучше довериться профессионалам, которые уже собирали подобные фары не один раз. Найти человека, который сможет на заказ сделать ангельские глаза очень качественно и быстро, можно на любом автомобильном форуме или в группах соцсетей, посвященных данной теме.

Рекомендуется обращаться к людям, которые сами ставили себе такие огни. Они умеют правильно подбирать трубки, светодиоды и учитывают прочие нюансы, чтобы достичь максимального эффекта свечения при минимальных затратах. Помимо этого, они могут на собственном примере показать, как будут выглядеть купленные ангельские глазки.

Предпочитаете делать фары самостоятельно? Убедитесь, что подобрали термостойкую трубку и светодиоды с подходящей мощностью света. Ангельские глаза со слабым световым потоком практически не будут видны на фоне основных фар. Очень яркие светодиоды, наоборот, будут только слепить встречные транспортные средства и затруднять их движение на дороге.

Как сделать ангельские глазки своими руками

Установить на фары автомобиля ангельские глазки можно своими руками, не прибегая к покупке тюнингованных фар, и не обращаясь на автосервис.

Для изготовления аngel eyes потребуется:

• лист оргстекла толщиной 5–7 мм;
• светодиодная лента с максимальным числом диодов на погонный метр длины;

Сделать самодельные ангельские глазки. Это вариант более предпочтительный в плане экономии денег и времени, которое придется потратить на поиск кольца на фары нужного диаметра

• рассеивающая плёнка (или наждачная бумага);
• прозрачный клей;
• провода с клеммами (желательно разного цвета) и паяльник с припоем;
• термоусадочная трубка;
• силиконовый герметик.

Порядок изготовления самодельных ангельских глазок следующий:

1. Определить нужные размеры кольца. Его наружный диаметр должен обеспечивать установку изделия под стекло фары.
2. С помощью дрели и балеринки (устройства для вырезания окружностей большого диаметра, в виде сверла с закреплёнными на нём резцами) вырезать круг из листа оргстекла по размеру внешнего диаметра кольца. Затем нужно вырезать внутреннюю часть круга и удалить её.
3. Отрезать нужную длину ленты со светодиодами, и припаять к её выводам проводки с клеммами. Заизолировать место спайки силиконовым герметиком и термоусадочной трубкой, нагревая её техническим феном.
4. В промежутки между диодами приклеить на светодиодную ленту опорные столбики в виде квадратиков, вырезанных из того же оргстекла (не менее 6 штук). По высоте они должны выступать за поверхность светодиодов не менее чем на 2 мм.
5. Прикрепить ленту светодиодами к кольцу, путём приклеивания опорных столбиков.
6. Приклеить рассеиватель света в виде ленты на другую поверхность кольца либо заматировать оргстекло наждачкой.

https://youtube.com/watch?v=8sDsHPOR8uQ

Для установки готовых ангельских глазок необходимо:

Полностью демонтировать фары, снять стекло, лампы и отражатель, тщательно прочистив все детали от пыли и остатков герметика

Делать это нужно очень осторожно, чтобы не повредить защелок и других элементов крепления.
Аккуратно просверлить отверстие в отражателе для вывода проводков от светодиодов.
Прикрепить кольца герметиком к отражателю, и выдержать время, чтобы он полностью отвердел.
Проверить работоспособность ангельских глазок, подключив их к бортовой сети автомобиля. Только после этого можно приступать к завершению работы.
Вставить всю конструкцию на место, и собрать фару

При установке стекла нужно тщательно зафиксировать его герметиком, чтобы пыль не попадала внутрь световой техники.

Установить такие конструкции можно не только в фары головного света, но и в противотуманки

В этой работе нет ничего сложного, лишь требуется внимание и выдержка. А результатом станет обновлённый вид вашего автомобиля

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок — это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Как установить ангельские глазки в фары

Возможно, перед тем, как поставить ангельские глазки в фары их придется доработать по месту. Например, в фарах Приоры следует отрезать небольшой кусок в рамке, чтобы кольца разместились внутри идеально.

Чтобы закрепить кольца внутри фары, используем герметик-гель и супер клей. Старайтесь надежно установить детали, чтобы они не отлетели во время поездки.

Фото: бортовой журнал chukey

Ключевые слова: передние фары лада гранта | передние фары лада калина | передние фары лада приора | передние фары лада ларгус | передние фары лада веста | передние фары lada xray | передние фары 4х4 | внешняя подсветка лада гранта | внешняя подсветка лада калина | внешняя подсветка лада приора | внешняя подсветка лада ларгус | внешняя подсветка 4х4 | внешняя подсветка лада веста | внешняя подсветка Lada XRAY | передние фары нива | внешняя подсветка нива | универсальная статья

2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
