Спиральная антенна своими руками

Сравнение разных видов устройств

Каждый тип устройств имеет свои недостатки и преимущества. Необходимый вид приемно-передающего приспособления выбирают в зависимости от приоритета и характера использования.

Наиболее крупные размеры у штыревой антенны. Однако у нее большой радиус действия, поэтому она используется там, где главным является этот показатель — в телевидении, на радиостанциях, в телефонах, автомобильных приемниках и т.п. Недостаток этих систем — в сильной зависимости от внешнего окружения. Близкое расположение окружающих поверхностей, плохие метеоусловия и прочее оказывают на них отрицательное влияние.

Спиральные антенны еще более подвержены внешнему воздействию, однако их размер меньше, чем у штыревых. За счет этого их можно использовать в качестве компромиссного решения в домашнем контроллере, устройстве для открывания ворот и подобных приспособлениях.

Рамочные антенны имеют незначительные размеры. Радиус их действия меньше, чем у рассмотренных ранее типов устройств. Однако их преимуществом является независимость от внешних факторов. Используются в основном в передатчиках.

Самодельная антенна на 433 МГц

Спиральную антенну на 433 МГц своими руками изготовить просто. Она очень компактна. Для этого понадобится небольшой отрезок медного, латунного или стального провода. Можно применить и просто проволоку. Диаметр провода должен составлять 1 мм. Наматываем 17 витков на оправку диаметром 5 мм. Растягиваем винтовую линию, чтобы ее длина составила 30 мм. При этих размерах испытываем антенну на прием сигнала. Изменяя расстояние между витками, путем растяжения и сжатия спирали, добиваемся лучшего качества сигнала. Но надо знать, что такая антенна очень чувствительна к различным предметам, подносимым к ней близко.

Классификация по рабочему диапазону

По основному диапазону частот, приемо-передающие устройства бывают:

1. Узкополосные. Ширина диаграммы направленности и входное сопротивление сильно зависят от частоты. Это говорит о том, что антенна может работать без перенастройки только в узком спектре длины волны, примерно 10% относительной полосы частот.

2. Широкодиапазонные. Такие антенны могут работать в большом спектре частоты. Но их основные параметры (КНД, диаграмма направленности и т. д.) все-таки зависят от изменения длины волны, но не так сильно, как у узкополосных.

3. Частотнонезависимые. Считается, что здесь основные параметры не меняются при изменении частоты. В таких антеннах имеется активная область. Она имеет возможность перемещаться вдоль антенны, не меняя своих геометрических размеров, в зависимости от изменения длины волны.

Чаще всего встречаются спиральные антенны второго и третьего типа. Первый тип применяется, когда необходима повышенная «четкость» сигнала на определенной частоте.

Недостатки штыревых антенн

Первый недостаток, которым обладают штыревые направленные антенны 433 МГц, – это подверженность влиянию окружающей среды. Проблема заключается в очень сильном отражении и интерференции, которые возникают, если вы пытаетесь использовать антенну в закрытом помещении. Таким образом, она больше подходит для переносных приборов, а не для домашних бытовых приборов, так как в домах из-за малого количества пространства, препятствий в виде мебели и стен сигнал может искажаться, теряться и не доходить до целевого устройства. Так что в первую очередь вам стоит задуматься о том, с какой целью вы собираетесь использовать антенну, а затем уже принимать решение о ее покупке. Однако это не единственный недостаток штыревых антенн, которые изначально могли показаться идеальными. Оказывается, штырь в этой антенне должен быть практически (или полностью) параллельным заземленной пластине, на которой находится сама конструкция. Как вы легко можете понять, в небольших бытовых приборах это очень сложно реализовать. Поэтому вы уже могли сообразить, что штыревые направленные антенны 433 МГц лучше всего подходят для различных портативных приборов более-менее крупных размеров или же тех, на которых антенну можно установить снаружи. В домашних условиях использовать такие антенны не рекомендуется

Но чем же их тогда заменить? Насколько вы помните, существуют еще два вида таких антенн, так что пришло время обратить внимание на них

Что это за антенна?

Итак, в первую очередь необходимо разобраться с тем, что представляет собой антенна 433 МГц. Как вы уже могли понять, это устройство, которое позволяет вам настроить определенный прибор на конкретную частоту, чтобы затем взаимодействовать с ним. Установив антенну в конкретный прибор, вы сможете затем посылать ей сигнал на определенной частоте, чтобы активировать этот прибор и контролировать его. Это очень полезная функция в любом доме, так как вы сможете значительно упростить многие процессы. Однако далеко не каждый сможет проделать нечто подобное – вам нужно хорошо разбираться в данной сфере, чтобы настроить приборы на нужную частоту. Но если вы поставите перед собой цель, то достигнуть ее определенно сможете. Просто вам придется как следует постараться, и начать стоит с изучения именно этой антенны, так как она является одним из самых главных элементов. Вам определенно стоит знать, что антенна 433 МГц бывает трех типов: штыревой, спиральной и вытравленной на печатной плате. Чем они различаются? Какую лучше выбрать? Именно об этом и пойдет речь дальше. Вам предстоит узнать, что представляет собой каждая из этих антенн и понять, какая из них лучше всего подходит для вашей конкретной цели.

Необходимые расчеты

Но если вы решились сделать антенну своими руками, то вам понадобится немало теоретических знаний по этой теме. Дело в том, что любое отклонение в процессе изготовления не позволит вам настроить антенну на прием конкретной частоты. Поэтому все должно выполняться очень точно, так что начинать всегда рекомендуется с расчетов. Сделать их не так сложно, потому что все, что вам нужно рассчитать, – это длина волны. Возможно, вы разбираетесь в физике, поэтому вам будет намного проще, так как вы будете понимать, о чем идет речь. Но даже если физика – это не самая сильная ваша сторона, вам не обязательно нужно понимать, что означает каждая переменная, чтобы провести необходимые расчеты. Итак, как же высчитывается длина антенны 433 МГц? Самое основное уравнение, которое вам нужно знать, – это то, которое позволит вам высчитать необходимую длину антенны. Для этого вам нужно сначала рассчитать длину волны, так как длина антенны составляет одну четвертую часть длины волны. Те люди, которые разбираются в физике, могут сами рассчитать необходимую длину волны для конкретной частоты: в данном случае это 433 МГц. Что необходимо сделать? Вам необходимо взять показатель скорости света, который является постоянным, а затем разделить его на необходимую вам частоту. В результате получается, что длина волны для данной частоты составляет около 69 сантиметров, но при такой детальной настройке лучше использовать более точные значения, поэтому стоит сохранить хотя бы два знака после запятой, то есть финальный результат – 69.14 сантиметра. Теперь необходимо разделить полученное значение на четыре, и получится четверть длины волны, то есть 17.3 сантиметра. Такой длины должна быть ваша J-антенна 433 МГц или любой другой вид, который вы захотите использовать. Помните, что независимо от типа, длина антенны должна оставаться неизменной.

Как сделать своими руками?

Вам потребуются.

1. Паяльник, припой и канифоль, паяльный флюс. Вместо последнего раньше использовали хлористый цинк – готовится он из таблеток, содержащих соляную кислоту. Такими таблетками пользуются желудочные больные. В качестве источника цинка – любая щелочная (солевая) батарейка, отработавшая свой ресурс: её «стакан» сделан из цинка.
2. Медная проволока – толстый обмоточный провод. Альтернатива – скручиваются всевозможные более тонкие многожильные провода. Для прочности и надёжности они пропаиваются припоем, чтобы медь не окислялась, а проводник не «рассучивался».
3. Диэлектрическая основа. Ею может быть любая доска, фанера, ДСП, ДВП, а также самодельный или промышленный гетинакс (или стеклотекстолит), с которого удалены печатные дорожки. Можно использовать и плоские куски пластика от старых, отживших своё электроприборов.
4. Крепёж. Болты, винты, саморезы, гроверные шайбы, гайки. Запаситесь их нужным количеством. Возможно, пригодятся и пластиковые «монтажки».
5. Коаксиальный кабель (с волновым сопротивлением в 50 или 75 ом), штекер (под антенное гнездо вашего принимающего устройства).
6. Простейшие слесарные инструменты. Это может быть плоская и фигурная отвёртки, пассатижи, бокорезы, ножовки по металлу и по дереву, возможно, разводной ключ и молоток. Ускорят процесс изготовления антенны также болгарка и дрель.
7. Водостойкий лак или краска. Проводники и место присоединения к ним кабеля должны быть окрашены. Это защитит их от коррозии, появляющейся в результате попадания капель воды.

Если вы – не радиоспециалист, то возьмите готовый чертёж. В качестве примера – рамочная антенна. Чтобы её изготовить, сделайте следующее.

1. Ориентируясь по размерам из чертежа, согните из медной проволоки рабочий элемент – «бабочку».
2. Разместите её на прочной основе из диэлектрика, привязав с помощью «монтажек» к деревянной или пластиковой пластине. Более «продвинутый» вариант – вертикальные подставки по краям и в центре «восьмёрки» на винтовом креплении. Так в 1990-х поступали «самодельщики», изготавливавшие антенны для приёма ДМВ каналов телевидения.
3. Припаяйте кабель. Центральная жила подключается к одной стороне антенны, оплётка – к другой. Между частями «восьмёрки» и ними должен быть зазор до 1 см. Аналогично подключается к кабелю и дипольная антенна.
4. Окрасьте всю конструкцию.
5. После высыхания краски закрепите конструкцию на шесте или трубе. Привяжите кабель в нескольких местах к опоре.
6. Присоедините штекер к другому концу кабеля и поднимите антенну повыше. Направьте её на город вещания. Если расстояние слишком велико, прямого сигнала нет – находят отражённый, например, от горы или самого высокого здания неподалёку от вас.

Проверка антенны производится по качеству приёма нужной радиостанции. Радиопередатчики сегодня располагаются в произвольных городах и райцентрах – появилось много частных радиовещателей, зарабатывающих на рекламе. Радиостанции размещаются не в месте городской телебашни (на «телецентровской» горке), а на невысокой мачте высотой порядка 30 м. Не все хотят арендовать «стратегическую высоту» города или региона, вещая с крыши 9… 25-этажного дома через маломощный (до 100 Вт) FM-передатчик.

Шума на фоне радиопередачи должно быть как можно меньше. Радиоприём должен идти в стереоформате. Получить стереопередачу нельзя, когда сигнал слаб – появляется заметный шум на его фоне. Вращайте антенну, пока не добьётесь лучшего качества. Если станция слишком далеко, а шум остался – подключите радиоусилитель в разрыв кабеля, рядом с антенной.

Здесь поможет универсальный кабель, в котором, кроме «коаксиала», под внешней защитной оболочкой спрятана пара дополнительных проводов. Линия питания изолируется от центрального проводника оплёткой основного радиокабеля. Если такого кабеля нет – питание усилителя по проводам к радиоприёмнику подводится рядом, отдельно.

О том, как сделать FM-антенну своими руками за 15 минут, вы можете узнать ниже.

Использование полученных данных

Теперь вам необходимо использовать данные, которые вы получили, на практике. Антенна 144-433 МГц может делаться различными способами, однако практическое применение теоретических сведений должно всегда быть одинаковым. О чем идет речь? Во-первых, вам необходимо всегда брать проволоку на несколько сантиметров длиннее, чем желаемая длина антенны. Почему? Дело в том, что в теории все получается довольно точно, однако на практике работать все будет далеко не всегда так, как вы планируете. Поэтому вам стоит всегда иметь некоторый запас на тот случай, если что-то пойдет не так или сигнал не будет ловиться на той частоте, на которой вы хотели. Всегда можно легко откусить проволоку в конкретном месте, когда вы определите необходимую длину. Во-вторых, вам стоит всегда помнить, что длина отсчитывается от того места, где проволока выходит из основания. Таким образом, полученные 17 сантиметров должны отсчитываться от основания вашей антенны. Чаще всего вам придется использовать немного более длинную проволоку, так как вам нужно будет запаять вашу антенну. Антенна 433 МГц штыревая тем лучше будет работать, чем больше вы штырей используете, поэтому вам стоит позаботиться о том, чтобы каждый из них был одинаковой длины.

Укороченная антенна

Для лучшего резонанса в антенне нужно, чтобы «вытянутая» длина спиральной части как можно ближе была к значению длины волны. Но она не должна быть меньше ¼ длины волны (λ). Таким образом, λ может доходить до 11 м. Это актуально для КВ-диапазона. В этом случае антенна будет слишком длинной, что неприемлемо. Одним из способов увеличить длину проводника является установка удлиняющей катушки у основания приемника. Еще один вариант — запитывание в цепь тракта тюнера. Его задача – согласование выходного сигнала передатчика радиостанций, с антенной на всех рабочих частотах. Если говорить понятным языком, то тюнер выступает в роли усилителя входящего сигнала с приемника. Такая схема применяется в автомобильных антеннах, где очень важен размер элемента, принимающего радиоволну.

Штыревая антенна

Она проста в изготовлении и хорошо согласуется с кабелем с волновым сопротивлением 72 ом (рис. 1). Для изготовления антенны (на 38—40 Мгц) нужна алюминиевая труба (стакан) длиной в 1,86 м и диаметром от 25 до 40 мм и; штырь (сплошной или полый) такой же длины.

В качестве штыря можно применить алюминиевую трубку диаметром 12 мм. Стакан выполняется из отрезка дюралюминиевой трубы диаметром 30 мм.

Рис. 1. Конструкция штыревой антенны. 1 — штырь; 2 — изолятор (плексиглас); 3 — место соединения оплетки кабеля со стаканом; 4 — стакан;  5 — кабель (R волн 70 — 75 ом); 6 — пробка.

Штырь должен быть, укреплен в пробке из органического стекла, в которой предварительно просверливают отверстие по диаметру штыря. Центральную жилу кабеля прочно припаивают к штырю, а оболочку кабеля надежно соединяют со стаканом в верхней его части.

После того как все необходимые соединения сделаны, «а штырь надевают пробку, которую затем с большим трением вгоняют в трубу.

В целях предохранения от проникновения воды место вокруг штыря должно быть залито смолкой (от гальванических элементов). При этом надо следить за тем, чтобы «поясок» из смолки не был слишком широк, иначе это резко ухудшит изоляционные качества пробки.

Ни в коем случае нельзя заливать смолкой всю площадь поверхности пробки, так как для токов высокой частоты смолка является плохим изолятором. Если штырь выполнен и» трубы, то верхнее отверстие надо плотно закрыть пробкой, лучше всего резиновой.

Выполнение работ

В первую очередь вам нужно подготовить материал для дальнейшей работы. Для этого все штыри вам нужно зачистить, залудить и обработать флюсом. После этого вам нужно обрезать штыри до необходимой длины, но при этом не забывайте о том, чтобы оставить немного длины, чтобы затем подкорректировать готовый результат. Затем вам нужно браться за паяние – каждый из штырей необходимо запаять с обратной стороны антенны, а затем взять еще один, который будет крепиться к антенне. Его длина уже не играет роли, так как он будет исполнять функцию держателя и не будет отвечать за принятие сигнала. Его также нужно запаять, после чего вы уже можете полюбоваться на результат вашей работы.

Недостатки штыревых антенн

Первый недостаток, которым обладают штыревые направленные антенны 433 МГц, – это подверженность влиянию окружающей среды. Проблема заключается в очень сильном отражении и интерференции, которые возникают, если вы пытаетесь использовать антенну в закрытом помещении. Таким образом, она больше подходит для переносных приборов, а не для домашних бытовых приборов, так как в домах из-за малого количества пространства, препятствий в виде мебели и стен сигнал может искажаться, теряться и не доходить до целевого устройства. Так что в первую очередь вам стоит задуматься о том, с какой целью вы собираетесь использовать антенну, а затем уже принимать решение о ее покупке. Однако это не единственный недостаток штыревых антенн, которые изначально могли показаться идеальными. Оказывается, штырь в этой антенне должен быть практически (или полностью) параллельным заземленной пластине, на которой находится сама конструкция. Как вы легко можете понять, в небольших бытовых приборах это очень сложно реализовать. Поэтому вы уже могли сообразить, что штыревые направленные антенны 433 МГц лучше всего подходят для различных портативных приборов более-менее крупных размеров или же тех, на которых антенну можно установить снаружи. В домашних условиях использовать такие антенны не рекомендуется

Но чем же их тогда заменить? Насколько вы помните, существуют еще два вида таких антенн, так что пришло время обратить внимание на них

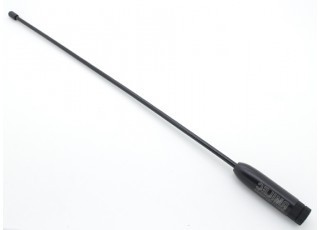

Штыревые антенны

Как может оказаться в вашем распоряжении антенна на 433 МГц? Своими руками сделать ее довольно просто, но также вы можете приобрести и готовую, которая обойдется вам немного дороже, но сэкономит немного времени. В любом случае вам сначала нужно определиться с тем, какой именно тип вы хотите получить. И первый тип, о котором пойдет речь, – это штыревая антенна. Ее основным преимуществом является то, что она имеет самые лучше технические характеристики по сравнению с остальными видами. Именно поэтому практически всегда люди делают выбор в ее пользу. Более того, ее сделать своими руками гораздо проще. Так что в целом это наилучшая антенна на 433 МГц, своими руками сделанная или же купленная в магазине. Однако при этом вам не стоит думать, что она идеальна. Если бы ситуация обстояла именно так, то потребности в других видах попросту не было бы. Именно поэтому необходимо отдельно рассмотреть недостатки, которые имеет этот вид антенн, чтобы вы были в курсе всех особенностей, прежде чем принимать решение о покупке.

Устройство антенны

Главной деталью антенны является свернутый в спираль проводник. Здесь применяется, как правило, медный, латунный или стальной провод. К нему подсоединен фидер. Он предназначен для передачи сигнала от спирали в сеть (приемник) и в обратном порядке (передатчик). Фидеры бывают открытого и закрытого типа. Фидеры открытого типа представляют собой неэкранированные волноводы. А закрытого типа имеют специальный экран от помех, что делает электромагнитное поле защищенным от внешнего воздействия. В зависимости от частоты сигнала, определяется следующая конструкция фидеров:

— до 3 МГц: экранированные и неэкранированные проводные сети;

— от 3 МГц до 3 ГГц: коаксиальные провода;

— от 3ГГц до 300 ГГц: металлические и диэлектрические волноводы;

— свыше 300 ГГц: квазиоптические линии.

Еще одним элементом антенны стал отражатель. Его предназчение – фокусирование сигнала на спираль. Он изготавливается в основном из алюминия. Основанием для антенны служит каркас с маленькой диэлектрической проницаемостью, например, пенопласт или пластик.

Необходимые расчеты

Но если вы решились сделать антенну своими руками, то вам понадобится немало теоретических знаний по этой теме. Дело в том, что любое отклонение в процессе изготовления не позволит вам настроить антенну на прием конкретной частоты. Поэтому все должно выполняться очень точно, так что начинать всегда рекомендуется с расчетов. Сделать их не так сложно, потому что все, что вам нужно рассчитать, – это длина волны. Возможно, вы разбираетесь в физике, поэтому вам будет намного проще, так как вы будете понимать, о чем идет речь. Но даже если физика – это не самая сильная ваша сторона, вам не обязательно нужно понимать, что означает каждая переменная, чтобы провести необходимые расчеты. Итак, как же высчитывается длина антенны 433 МГц? Самое основное уравнение, которое вам нужно знать, – это то, которое позволит вам высчитать необходимую длину антенны. Для этого вам нужно сначала рассчитать длину волны, так как длина антенны составляет одну четвертую часть длины волны. Те люди, которые разбираются в физике, могут сами рассчитать необходимую длину волны для конкретной частоты: в данном случае это 433 МГц. Что необходимо сделать? Вам необходимо взять показатель скорости света, который является постоянным, а затем разделить его на необходимую вам частоту. В результате получается, что длина волны для данной частоты составляет около 69 сантиметров, но при такой детальной настройке лучше использовать более точные значения, поэтому стоит сохранить хотя бы два знака после запятой, то есть финальный результат – 69.14 сантиметра. Теперь необходимо разделить полученное значение на четыре, и получится четверть длины волны, то есть 17.3 сантиметра. Такой длины должна быть ваша J-антенна 433 МГц или любой другой вид, который вы захотите использовать. Помните, что независимо от типа, длина антенны должна оставаться неизменной.

Подготовка материалов

Итак, с теорией покончено, пришло время заняться практикой. А для этого вам нужно будет взять все, что вам понадобится для создания собственной антенны. В первую очередь, это проволока или прутья, которые будут составлять основную приемную часть вашей антенны. Во-вторых, вам понадобится основа для вашей антенны. Желательно, чтобы в ней было несколько отверстий, которые вы сможете использовать для крепления штырей. Если эти отверстий не будет, вам придется или просверливать дыры, или же паять прямо к прямому металлу, что не очень удобно и не позволит вам правильно подсчитать длину заранее. Поэтому используйте основание с готовыми отверстиями. Естественно, вам понадобятся и другие вещи, такие как, например, паяльник, однако об этом известно каждому, поэтому нет смысла перечислять все такие предметы.

Как собрать спиральную антенну

Спиральная антенная напоминает инфракрасный обогреватель специфической конструкции. В СССР военные заводы выпускали приборы бытового назначения. Отсюда сходство параболических тарелок и обогревателей. Для сборки понадобится узнать диаметр и шаг намотки проволоки, количество витков. Из материалов понадобятся:

1. Стальной лист для экрана, произвольной толщины, чтобы не гнулся от ветра и прочих коллизий.
2. Отрез проволоки, чтобы хватило намотать витки с запасом.
3. Питающий кабель: для телевидения 75 Ом, для радио 50 Ом.
4. Труба пластиковая нужного диаметра.

Спиральные антенны относятся к классу бегущей волны, сопротивление устройств велико, чтобы, правильно рассчитав устройство, подключить без согласования. Сначала размечается труба, с запасом, чтобы удалось воткнуть в экран и приклеить. Вдоль оси (лучше с двух сторон) размечается шаг намотки. В будущем риски используются для выравнивания. Отступите спереди пару-тройку сантиметров, начинайте работать маркером

Обратите внимание, что с обратной стороны виток смещается ровно на полшага

Спираль наматывается на трубу без учета шага, с нужным числом витков. В дальнейшем, начиная с первой риски, нужно растянуть проволоку правильным образом. Чтобы не происходило смещения в дальнейшем, следует правильное положение зафиксировать каплями клея. Примерно по три-четыре на виток. Тем временем изготовим экран.

Для электрической сборки следует в области окончания спирали (основание трубы) просверлить отверстие и проволоку пропустить внутрь. За экраном в боковине проделываем дополнительную дыру, куда пропускаем оплетку питающего кабель. Электрически центральная жила соединяется со спиралью, экран фидера с экраном антенны. Образуется конструкция для приема и передачи волн. Труба со стальным экраном соединяются клеем-герметиком по уголку, чтобы обеспечить строгую перпендикулярность деталей. Ключевые моменты:

• Спираль и экран изготавливаются из проводящего материала, к примеру, меди.
• Труба из диэлектрика.

Расчет основных размеров антенны

Расчет спиральной антенны начинается с определения основных размеров винтовой линии. Ими являются:

— количество витков n;

— угол подъема витка a;

— диаметр спирали D;

— шаг витка спирали S;

— диаметр отражателя 2D.

Первое, что надо понять при проектировании спиральной антенны, – она является резонатором (усилителем) волны. Ее особенностью стало высокое входное сопротивление.

D=λ/π, где λ-длина волны, π=3,14

S=0,25 λ

a=12˚

Т.к. λ величина, изменяющаяся и зависящая от частоты, то в расчетах берутся средние значения этого показателя, рассчитанного по формулам:

λ min= c/f max; λ max= c/f min, где с=3×108 м/сек. (скорость света) и f max, f min – максимальный и минимальный параметр частоты сигнала.

λ ср=1/2(λ min+ λ max)

n= L/S, где L – общая длина антенны, определяющаяся по формуле:

L= (61˚/Ω)2 λ ср, где Ω – коэффициент направленного действия антенны, зависящий от поляризации (берется из справочников).

Заключение

Спиральные антенны получили большую популярность во многих областях радиоэлектронных коммуникаций. Благодаря им осуществляется сотовая связь. Также их применяют в телевидении и даже в дальней космической радиосвязи. Одной из перспективных разработок по уменьшению габаритов антенны стало применение конусного рефлектора, позволяющего увеличить длину принимающей волны, по сравнению с обычным отражателем. Однако есть и недостаток, выраженный в уменьшении спектра рабочей частоты. Также интересным образцом является «двухзаходная» коническая спиральная антенна, позволяющая работать в широком спектре частот, благодаря формированию изотропной диафрагмы направленности. Это происходит потому, что линия питания в виде двухпроводного кабеля обеспечивает плавное изменение волнового сопротивления.
