Антенна для цифрового тв дельта

Порядок подключения

Для понимания того, как правильно подключить Дельту к телевизионному приёмнику, обратите внимание, что эта процедура практически ничем не отличается от подсоединения любого другого устройства аналогичного назначения. Для того чтобы грамотно подсоединить её, сначала необходимо разделать под контактный разъём или пайку ответный конец кабельного провода

Эта операция нужна для того, чтобы оформить его в виде типового штекерного разъёма, который будет использоваться для подключения к входному гнезду приёмника

Для того чтобы грамотно подсоединить её, сначала необходимо разделать под контактный разъём или пайку ответный конец кабельного провода. Эта операция нужна для того, чтобы оформить его в виде типового штекерного разъёма, который будет использоваться для подключения к входному гнезду приёмника.

Если используется модель со встроенным усилителем, в её конструкции должен быть предусмотрен ещё один провод, предназначенный для подключения антенны дельта к адаптеру блока питания (смотрите рисунок ниже).

Схема соединений

Важно! При соединении кабеля со штекером ни в коем случае нельзя допускать КЗ между экранной оплёткой и тонкой центральной жилой. При проведении описываемых процедур рекомендуется руководствоваться инструкцией по оформлению телевизионных разъёмов, в которой должна содержаться схема подключения

При проведении описываемых процедур рекомендуется руководствоваться инструкцией по оформлению телевизионных разъёмов, в которой должна содержаться схема подключения.

Подключение антенны

На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

установки SWA.

                  Неправильно                                                                            Правильно

На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает.                                                                Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWAвыходят из строя.                                                                          Будем считать, что сборку антенны закончили и все сделали правильно.

Какие антенны лучше

Как обычно, кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

• Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
• Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена — Гарпун-0416 — 1500 рублей, Гарпун-1028 — 2300 рублей.
• Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
• GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

• Домовой усилитель LHA;
• TERRA (Терра);
• Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

Характеристики бытовых антенн

Для оценки эффективности приёмных устройств, относящихся к категории «антенна комнатная», вводятся следующие показатели:

• Частотный диапазон принимаемого сигнала;
• Диаграмма направленности, представляемая в виде пространственных лепестков;
• Коэффициент усиления приёмного устройства;
• Его габариты.

Соотношение между усилением и параметрами направленности на источник обрабатываемого сигнала является наиболее сложным моментом при оценке различных образцов антенн. Как правило, они проявляются как взаимоисключающие условия. Так, с улучшением усилительных характеристик конкретного приёмного устройства сужается диаграмма его направленности и наоборот.

С одной стороны, такое ограничение может быть отнесено к плюсам антенн без усилителя, поскольку сужение направления принимаемого сигнала улучшает их помехозащищённость (не позволяет пропускать посторонние и отражённые излучения).

Важно! С другой стороны, для образцов антенн с узконаправленной характеристикой потребуется предельно точная настройка на источник телевизионного сигнала. Причём малейшее отклонение от заданного направления существенно ухудшает качество её приема (смотрите картинку ниже)

Причём малейшее отклонение от заданного направления существенно ухудшает качество её приема (смотрите картинку ниже).

Диаграмма направленности

Вторым по значимости параметром бытовых конструкций (наружная антенна дельта также принадлежит к их числу) является частотный диапазон. Большинство из известных образцов антенн этого класса обеспечивают максимальное усиление в достаточно узком диапазоне частот, расширить который удаётся путём частичного снижения усиления.

Поскольку современное телевещание рассчитано на сравнительно широкий частотный диапазон, универсальная комнатная антенна также должна удовлетворять этим требованиям. Кроме того, из-за разницы характеристик волн метрового и ДМВ диапазона устройства для их приёма и обработки существенно отличаются по своей конструкции, что особо сказывается на габаритах.

Современное цифровое телевидение также использует для передачи сигнала дециметровый диапазон, в пределах которого уверенный прием возможен лишь при прямой видимости с передающим станционным оборудованием. При этом на больших удалениях от него приходится либо поднимать антенну на определённую высоту, либо принимать дополнительные меры по увеличению её коэффициента усиления.

Какое приемное устройство выбрать: пассивное или активное?

Выбирая приемное устройство, рекомендуется изучить его технические параметры, главным образом обратить внимание на коэффициент усиления. Измеряется характеристика в децибелах, и чем выше значение, тем более качественным будет прием сигнала

Антенна для цифрового ТВ Дельта относится к разряду недорогих изделий. С ее помощью можно принимать и просматривать в цифровом качестве около 20 бесплатных телеканалов.

Неопытные пользователи не понимают, какую антенну лучше приобрести. Для начала стоит изучить особенности каждого типа изделия. Пассивные модели способны принимать сигнал исключительно за счет своих геометрических и конструкционных характеристик. Они не оснащаются активными модулями и не требуют подключения к электрической сети. Среди их преимуществ можно отметить невысокую стоимость и тот факт, что они не создают собственные электромагнитные помехи. Главным недостатком считается слабый прием сигнала, и если ТВ-приемник располагается далеко от телевышки, изображение на экране может быть низкого качества.

Активные приборы обладают более высокими приемными и функциональными возможностями, поскольку оснащаются специальными усилителями. Схема подключения антенны Дельта мало чем отличается от установки прочих конструкций. Монтаж устройства можно осуществить самостоятельно или обратиться за помощью к специалисту.

Во время покупки изделия в магазине необходимо требовать от продавца инструкцию по ее сборке, установке и эксплуатации. Основной принцип установки заключается в правильном расположении по отношению к телевышке. Прибор необходимо направлять и поворачивать до тех пор, пока на экране не появится четкая и качественная картинка. Важным моментом является место крепления изделия. На отдаленном расстоянии от телебашни (от 15 км и более) потребуется устройство с высоким коэффициентом усиления. Предпочтение лучше отдать активным моделям наружного типа.

Телевизионная антенна Дельта

Телевизионная антенна Дельта, выпускаемая научно производственным объединением оборудования и систем
коммуникации, уже много лет пользуется заслуженным спросом у пользователей России и стран СНГ. В
номенклатуре изделий присутствуют устройства метрового диапазона, дециметрового диапазона и
широкополосные, усиливающие сигналы в обоих диапазонах — МВ и ДМВ; коллективные антенны и индивидуального пользования; наружные и
комнатные, логопериодические и волновой канал.

Таблица моделей

В таблице приведены характеристики: индивидуальные наружные
широкополосные телевизионные антенны Дельта. Все они
сконструированы для приёма с 1
по 60 телеканал и рассчитаны для просмотра как аналоговых, так и
цифровых передач. Буква А означает, что это активная антенна Дельта с усилителем . Некоторые
модели, для удобства подключения
антенного кабеля, оснащены F-разъёмами
и обозначаются буквой F.

Антенна Дельта c усилителем

Назначение — индивидуальный
приём сигналов телевизионного вещания горизонтальной поляризации в
диапазоне частот от 48,5 МГц до 790 МГц с 1 по 60 телевизионный канал. Антенна
Дельта Н311 обеспечивает просмотр телевизионных программ в зоне уверенного
приёма, активная модель Н311А со встроенным усилителем применяется в зоне слабого сигнала от
телецентра. Дальность и качество приёма зависят от места установки и
высоты расположения, мощности телевизионного
передатчика, рельефа местности и уровня радиоэлектронных помех.

Антенна дельта с усилителем настраивается на приём телевизионных сигналов в соответствии с таблицей частот телевизионных каналов эфирного телевидения, приведенной в разделе
Эфирные телевизионные каналы».

Устройство антенны Дельта Н311

Телевизионная антенна Дельта Н311 представляет из себя антенный модуль —
логопериодическую конструкцию для дециметровых волн и двух вибраторов для
приёма волн метрового диапазона. Устройство крепится на мачту и ориентируется
на телецентр при помощи узла крепления. В антенной коробке находится
плата согласования, или антенный усилитель модели Н311А.

Порядок сборки и установки

Антенна Дельта Н 311-01 схема подключения. В первую очередь собирают вибраторы метрового диапазона и присоединяют их к
антенной коробке. Далее нужно присоединить антенный кабель, для чего необходимо снять защитную оболочку, экранирующую оплётку и внутренний
изолятор, освободив их на 10 мм. Произвести подключение: снять крышку антенной коробки, отвернув
закрепляющую её гайку, вставить разделанный конец кабеля в
центральное отверстие и подключить к плате согласования. Установить
н311 в сборе на мачте и
закрепить её на высоте, достаточной для прямой видимости на телебашню. Вращая
устройство в ту или иную сторону, по наилучшему изображению определить
оптимальный угол ориентации и закрепить окончательно. Зафиксировать
антенный кабель на мачте, подсоединить заземляющий провод к гайке на шпильке
заземления, расположенной на узле крепления.

Комнатная антенна Дельта

Комнатные антенны Дельта, предназначены для приёма телевизионных сигналов внутри помещения, их конструкция и модификации, описаны в разделе

«комнатные антенны с усилителем».

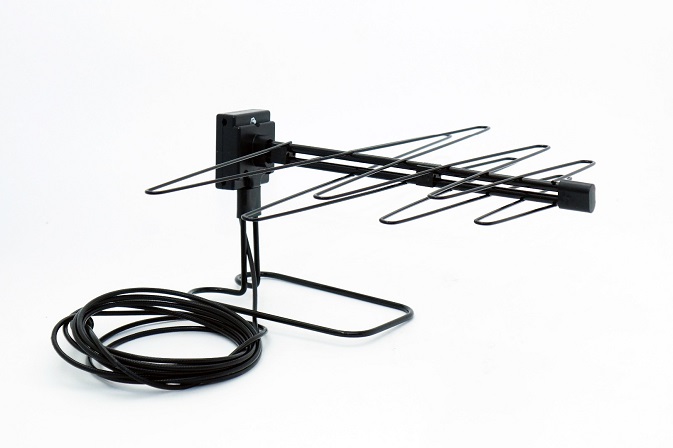

Комнатные активные приемники Дельта

Основные плюсы антенн Дельта – это доступная стоимость, простота использования и хорошее качество. Производство данных приемных устройств было запущено около 18 лет назад в Санкт-Петербурге, с тех пор продукт постоянно совершенствовался, расширялись его технические возможности и набор функций. Производитель предлагает пользователям широкий ряд моделей, начиная от комнатных цифровых антенн и заканчивая наружными активными приборами индивидуального и коллективного действия.

Среди комнатных устройств популярностью пользуется Дельта К131. По сравнению с предшественниками, ее приемные характеристики улучшились, а стоимость осталась на прежнем уровне. Широкополосное изделие обладает компактными габаритами и является полностью разборным. Относится к разряду активных моделей, поскольку оснащена довольно мощным усилителем, а питание получает от специального блока, подключаемого к сети.

Среди линейки комнатных приборов стоит выделить еще одну модель – Дельта К331. Широкополосное устройство обладает небольшими размерами, его можно легко и быстро собрать и разобрать, а в стандартную модификацию включен мощный усилитель и модуль питания. Недавно модельный ряд пополнился изделиями К331А-02 и К331А-03. Они менее удобны при перевозке, но обладают более стильным дизайном.

Уличные конструкции можно разделить на две основные категории – с кабелем и без. Ко второму типу относятся модели, обозначенные маркировкой «б/к». Наиболее распространенной считается антенна наружного типа H311A-01. Она отлично подходит для использования на загородном или дачном участке.

Как настроить и подключить антенну Дельта

В некоторых случаях качественный прием смогут обеспечить лишь уличные изделия, оснащенные активным модулем. Комнатная конструкция подойдет, если расстояние до ближайшей телевышки не превышает 10-15 км. Среди ассортимента уличных приемников Дельта особое место занимает модель H311A-01. Широкополосная активная антенна оснащена блоком питания со встроенным сепаратором. Хорошо ловит сигнал, когда дистанция от ретранслятора не превышает 40 км.

Коэффициент усиления для каналов ДМВ-диапазона составляет 20 дБ. Отличительной конструкционной особенностью является совмещение двух устройств: вибратора и логопедического приемника. Каждый компонент изготовлен из высококачественной стали, а дополнительную защиту обеспечивает слой специальной краски.

Крепежные компоненты также покрыты особым составом: оцинковка защищает от коррозии и неблагоприятных погодных условий. В собранном виде изделие имеет длину 83 см, а ее вес достигает 1.6 кг. К преимуществам приемника Дельта H311A-01 можно отнести следующее:

• подходит для приема сигнала в формате DVB-T2;
• в комплектацию входит усилитель, обеспечивающий повышение уровня сигнала и контролирующий затухание в кабеле;
• рабочий диапазон температур варьируется от -40 до +50 градусов;
• поставляется в разобранном виде, но в комплектации есть необходимые крепежные детали.

Установка и подсоединение приемных конструкций наружного типа от различных производителей практически ничем не отличается. Подключение антенны Дельта H311-01 выполняется таким образом:

1. Первым делом потребуется собрать устройство. Рекомендуется использовать инструкцию от производителя, которая должна быть в стандартном комплекте.
2. Следующий шаг – подключение кабеля. Здесь предусмотрено два метода подсоединения: под зажим или с помощью специального разъема, но в случае с Дельта применяется первый вариант. Потребуется снять с провода верхний слой изоляции, удалить фольгу, а оплетку свить в виде жгутика. Центральная жила обжимается зажимом, а те, кто умеет обращаться с паяльником, могут припаять оплетку и жилу к зажимным контактам.
3. К прибору потребуется подсоединить модуль питания. Вначале рекомендуется проверить работоспособность данного компонента. После включения в розетку световой индикатор должен загореться.

Уличную антенну потребуется закрепить на специальную мачту или настенный кронштейн

Не рекомендуется обходить вниманием специальный зажим для заземления. Если устройство устанавливается на деревянный шест, для заземления подойдет любой провод

Металлический штырь, забитый в землю на глубину около 60-80 см, защитит приспособление от грозы и электромагнитных импульсов.

На начальном этапе подключения не рекомендуется жестко фиксировать изделие. Может потребоваться дополнительная настройка или установка более точного направления по отношению к телевышке. Если уровень сигнала отличный и все доступные каналы отображаются на экране телевизора, тогда уже следует прочно зафиксировать устройство.

Особенности эксплуатации

Длительная эксплуатация антенн типа «Дельта» на открытом воздухе предполагает тщательную герметизацию зон ввода и подключения кабеля и провода. В случае отсутствия на изделии следов обработки защитными средствами необходимо проделать эту операцию самостоятельно (с учётом возможностей данной модели).

Попадание влаги внутрь схемы усилителя или на контактные соединения может привести к выходу из строя всей конструкции, а подключаемый к ней кабель в условиях повышенной влажности может полностью отмокнуть. Возможные последствия этих нарушений эксплуатации – КЗ в цепях питания и полное перегорание всей электронной части устройства.

Дополнительная информация. Единственно правильный выход из сложившейся ситуации – полная замена отмокшего кабеля вместе с антенным штекером.

Просушка намокшего кабельного изделия недопустима, поскольку с течением времени он всё равно выйдет из строя из-за наличия повреждённых коррозией внутренних элементов (экранирующей оплетки, в частности).

В случае заметного ухудшения качества приёма по всем или нескольким телевизионным каналам (или полного его пропадания) следует разобрать штекер и убедиться в нормальном состоянии распайки центральной жилы и оплётки. При обнаружении серьёзных нарушений необходимо отрезать кабель поблизости от повреждённого разъёма и оформить новое контактное соединение в виде антенного штекера.

В заключение отметим, что для самостоятельной сборки антенны типа «Дельта» необходим соответствующий уровень подготовки и наличие навыков работы с устройствами этого класса. Профессиональных данных для этого в Интернете недостаточно, поскольку вся представленная в разделах по этой тематике информация касается в основном радиолюбительских образцов.
