Что такое коэффициент мощности

Зачем повышать коэффициент мощности?

Существует несколько причин для корректировки косинуса фи для различных потребителей. Известно, что когда λ < 1, в линии циркулируют переменные токи, которые не передают активную мощность, но вызывают рассеивание тепла в проводке, создают дополнительную нагрузку на генераторы и требуют электрогенерирующего оборудования большего размера. Вот почему электроэнергетические компании могут взимать с крупных клиентов дополнительную плату при λ < 0,95, выставлять счета за полную мощность или штрафовать за превышение реактивной. Таким образом, для промышленного объекта компенсация мнимой составляющей может быть выгодной.

Способы увеличения «косинуса фи»

Вышеперечисленные последствия низкого cos φ с достаточной убедительностью говорят о том, что необходимо вести борьбу за высокий cos φ. К мерам увеличения cos φ относятся:

1. Правильный выбор типа, мощности и скорости вновь устанавливаемых двигателей;
2. Увеличение загрузки двигателей;
3. Недопущение работы двигателей вхолостую продолжительное время;
4. Правильный и высококачественный ремонт двигателей;
5. Применение статических (то есть неподвижных, невращающихся) конденсаторов.

Малый вес конденсаторов, отсутствие вращающихся частей, незначительные потери энергии в них, легкость обслуживания, безопасность и надежность в работе дают возможность широкого применения статических конденсаторов для повышения cos φ двигателей.

Подбирая величину емкости при параллельном соединении и емкости, можно добиться уменьшения угла сдвига фаз между напряжением и общим током при неизменной активной и реактивной мощности, потребляемой ветвью с индуктивностью. Этот угол можно сделать равным нулю. Тогда ток, текущий на общем участке цепи, будет иметь наименьшую величину и совпадать по фазе с напряжением сети.

Это явление называется компенсацией сдвига фаз и широко используется на практике. По экономическим соображениям невыгодно доводить угол φ до нуля, практически целесообразно иметь cos φ = 0,9 – 0,95.

Рассмотрим расчет емкости конденсаторов, которые нужно включить параллельно индуктивной нагрузке, чтобы повысить cos φ до заданной величины.

На рисунке 1, а изображена схема включения индуктивной нагрузки в сеть переменного тока. Для увеличения коэффициента мощности параллельно потребителю включена батарея конденсаторов. Векторная диаграмма начинается с построения вектора напряжения U. Ток I₁ вследствие индуктивного характера нагрузки отстает по фазе от напряжения сети на угол φ₁. Необходимо уменьшить угол сдвига фаз между напряжением U и общим током до величины φ. Иначе говоря, увеличить коэффициент мощности от значения cos φ₁ до значения cos φ.

Рисунок 1. Увеличение cos φ при помощи статических конденсаторов:а – схема включения; б – векторная диаграмма

Отрезок ос, представляющий активную слагающую тока I₁, равен:

ос = I₁ × cos φ₁ = оа × cos φ₁ .

Пользуясь выражением мощности переменного тока

P = U × I × cos φ ,

отрезок ос выразим так:

Ток на общем участке цепи I равен геометрической сумме тока нагрузки I₁ и тока конденсатора I_C.

Из треугольника оас и овс имеем:

ас = ос × tg φ₁ ;bс = ос × tg φ .

Из диаграммы получаем:

ab = od – ac – bc = ос × tg φ₁ – ос × tg φ = oc × (tg φ₁ – tg φ) .

Так как

abI_C

Вместе с этим, как было указано выше,

I_C = U × ω × C .

Следовательно,

Пример 1. Электрические двигатели шахты потребляют мощность 2000 кВт при напряжении 6 кВ и cos φ₁ = 0,6. Требуется найти емкость конденсаторов, которую нужно подключить на шины установки, чтобы увеличить cos φ до 0,9 при f = 50 Гц.

Решение.

cos φ₁ = 0,6;     φ₁ = 53°10’;     tg φ₁ = 1,335;

cos φ = 0,9;     φ = 25°50’;     tg φ = 0,484;

Далекий от электротехники, но весьма наглядный пример

Чтобы объяснить, каким образом угол ϕ (а точнее его косинус) влияет на мощность, рассмотрим пример, не имеющий никакого отношения к электротехнике. Допустим нам необходимо передвинуть тележку, стоящую на рельсах. Чтобы удобнее было производить данную операцию, к ее передней части прикрепляем канат.

Если мы будем тянуть за веревку прямо вперед по направлению движения, то для перемещения тележки нам понадобится приложить достаточно небольшое усилие. Однако если находиться сбоку от рельсов и тянуть за канат в сторону, то для движения тележки с такой же скоростью необходимо будет приложить значительно большее усилие. Причем чем больше угол (ϕ) между направлением движения и прикладываемым усилием, тем больше «мощности» потребуется от нас.

Вывод! То есть, увеличение угла ϕ ведет к увеличению расходуемой нами энергии (при одной и той же выполненной работе).

Практическое значение

В электроэнергетике при проектировании сетей cos коэффициент фи стремятся повысить как можно больше. Соотношение cos угла fi подразумевает, что в случае его малого показателя для обеспечения нужной мощности цепи потребуется использовать электрический ток очень большой силы. Существует корреляция между применением высокого тока и потерями энергии в подводящих кабелях: если показания электросчетчика заметно выше ожидаемых, всегда проверяют правильность расчетов угла фи.

Показатель может быть выяснен с помощью специального прибора – фазометра. При недостаточности коэффициента в дело идут усилители и другие установки, призванные скомпенсировать энергетические потери. Если угол фи рассчитан неправильно, будут иметь место снижение эффективности работы электрооборудования и рост энергопотребления.

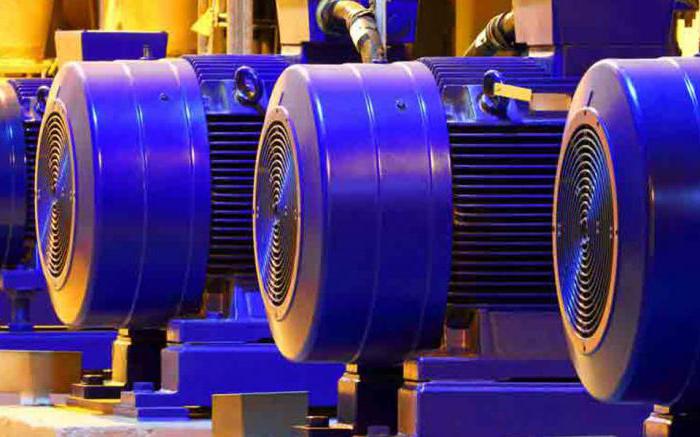

Мощности в электродвигателе

Итак, полная мощность с единицей измерения вольт-ампер (ВА) – это комплексная величина, состоящая из активной мощности (действительной) и реактивной (мнимой). Если рассматривать полный показатель по формуле, то можно это отобразить вот так:

N=√Nа²+Nр²

Или вот так:

N=IxU.

Теперь рассмотрим составляющие первой формулы. Активная мощность действует только на активных сопротивлениях, то есть она присутствует при определенных нагрузках, а, точнее сказать, когда электрический двигатель работает. Вычисляется она вот по этой формуле:

Nа=IxUxcosφ.

Что значит активное сопротивление? Здесь необходимо понимать, что в цепях переменного тока сопротивление выше, чем в цепях постоянного тока. Это связано со многими факторами. К примеру, это вихревые токи, которые образуются в цепи, это электромагнитное поле, это близость расположения проводников и так далее. Именно поэтому сопротивление в сетях переменного тока называют активным, а в сетях постоянного тока омическим.

Теперь, что касается реактивной мощностной составляющей. Во-первых, эта величина измеряется в вольт ампер реактивный (вар). Во-вторых, это своеобразная накопительная мощность, которая накапливается в проводниковых сетях, а потом отдается обратно в сеть. Кстати, эта величина может быть положительной или отрицательной.

Причинами появления реактивной составляющей могут быть приборы, которые выдают емкостную или индуктивную нагрузку. Рассчитывают этот показатель вот по этой формуле:

Nр=IxUx sinφ.

Если рассматривать полезность реактивной мощности, то она не расходуется на прямые нужды потребителя. К примеру, в электрических двигателях она не преобразуется из электрической в механическую. И хотя полезной нагрузки эта мощность не несет, без нее не может быть осуществлена полезная работа. И все же производители стараются данный показатель уменьшить, потому что повышение активной составляющей приводит к снижению реактивной, отсюда и низкий КПД оборудования или сети.

Таблица косинусов углов от 181° до 360°

cos(181°) = -0.999848cos(182°) = -0.999391cos(183°) = -0.99863cos(184°) = -0.997564cos(185°) = -0.996195cos(186°) = -0.994522cos(187°) = -0.992546cos(188°) = -0.990268cos(189°) = -0.987688cos(190°) = -0.984808cos(191°) = -0.981627cos(192°) = -0.978148cos(193°) = -0.97437cos(194°) = -0.970296cos(195°) = -0.965926cos(196°) = -0.961262cos(197°) = -0.956305cos(198°) = -0.951057cos(199°) = -0.945519cos(200°) = -0.939693cos(201°) = -0.93358cos(202°) = -0.927184cos(203°) = -0.920505cos(204°) = -0.913545cos(205°) = -0.906308cos(206°) = -0.898794cos(207°) = -0.891007cos(208°) = -0.882948cos(209°) = -0.87462cos(210°) = -0.866025cos(211°) = -0.857167cos(212°) = -0.848048cos(213°) = -0.838671cos(214°) = -0.829038cos(215°) = -0.819152cos(216°) = -0.809017cos(217°) = -0.798636cos(218°) = -0.788011cos(219°) = -0.777146cos(220°) = -0.766044cos(221°) = -0.75471cos(222°) = -0.743145cos(223°) = -0.731354cos(224°) = -0.71934cos(225°) = -0.707107

cos(226°) = -0.694658cos(227°) = -0.681998cos(228°) = -0.669131cos(229°) = -0.656059cos(230°) = -0.642788cos(231°) = -0.62932cos(232°) = -0.615661cos(233°) = -0.601815cos(234°) = -0.587785cos(235°) = -0.573576cos(236°) = -0.559193cos(237°) = -0.544639cos(238°) = -0.529919cos(239°) = -0.515038cos(240°) = -0.5cos(241°) = -0.48481cos(242°) = -0.469472cos(243°) = -0.45399cos(244°) = -0.438371cos(245°) = -0.422618cos(246°) = -0.406737cos(247°) = -0.390731cos(248°) = -0.374607cos(249°) = -0.358368cos(250°) = -0.34202cos(251°) = -0.325568cos(252°) = -0.309017cos(253°) = -0.292372cos(254°) = -0.275637cos(255°) = -0.258819cos(256°) = -0.241922cos(257°) = -0.224951cos(258°) = -0.207912cos(259°) = -0.190809cos(260°) = -0.173648cos(261°) = -0.156434cos(262°) = -0.139173cos(263°) = -0.121869cos(264°) = -0.104528cos(265°) = -0.087156cos(266°) = -0.069756cos(267°) = -0.052336cos(268°) = -0.034899cos(269°) = -0.017452cos(270°) = -0

cos(271°) = 0.017452cos(272°) = 0.034899cos(273°) = 0.052336cos(274°) = 0.069756cos(275°) = 0.087156cos(276°) = 0.104528cos(277°) = 0.121869cos(278°) = 0.139173cos(279°) = 0.156434cos(280°) = 0.173648cos(281°) = 0.190809cos(282°) = 0.207912cos(283°) = 0.224951cos(284°) = 0.241922cos(285°) = 0.258819cos(286°) = 0.275637cos(287°) = 0.292372cos(288°) = 0.309017cos(289°) = 0.325568cos(290°) = 0.34202cos(291°) = 0.358368cos(292°) = 0.374607cos(293°) = 0.390731cos(294°) = 0.406737cos(295°) = 0.422618cos(296°) = 0.438371cos(297°) = 0.45399cos(298°) = 0.469472cos(299°) = 0.48481cos(300°) = 0.5cos(301°) = 0.515038cos(302°) = 0.529919cos(303°) = 0.544639cos(304°) = 0.559193cos(305°) = 0.573576cos(306°) = 0.587785cos(307°) = 0.601815cos(308°) = 0.615661cos(309°) = 0.62932cos(310°) = 0.642788cos(311°) = 0.656059cos(312°) = 0.669131cos(313°) = 0.681998cos(314°) = 0.694658cos(315°) = 0.707107

cos(316°) = 0.71934cos(317°) = 0.731354cos(318°) = 0.743145cos(319°) = 0.75471cos(320°) = 0.766044cos(321°) = 0.777146cos(322°) = 0.788011cos(323°) = 0.798636cos(324°) = 0.809017cos(325°) = 0.819152cos(326°) = 0.829038cos(327°) = 0.838671cos(328°) = 0.848048cos(329°) = 0.857167cos(330°) = 0.866025cos(331°) = 0.87462cos(332°) = 0.882948cos(333°) = 0.891007cos(334°) = 0.898794cos(335°) = 0.906308cos(336°) = 0.913545cos(337°) = 0.920505cos(338°) = 0.927184cos(339°) = 0.93358cos(340°) = 0.939693cos(341°) = 0.945519cos(342°) = 0.951057cos(343°) = 0.956305cos(344°) = 0.961262cos(345°) = 0.965926cos(346°) = 0.970296cos(347°) = 0.97437cos(348°) = 0.978148cos(349°) = 0.981627cos(350°) = 0.984808cos(351°) = 0.987688cos(352°) = 0.990268cos(353°) = 0.992546cos(354°) = 0.994522cos(355°) = 0.996195cos(356°) = 0.997564cos(357°) = 0.99863cos(358°) = 0.999391cos(359°) = 0.999848cos(360°) = 1

Irish[edit]

Etymologyedit

From Old Irish , from Proto-Celtic *koxsā (cf. Welsh ), ultimately from Proto-Indo-European *koḱs-, whence also Latin (“hip”).

Nounedit

cos f (genitive singular , nominative plural )

1. foot
2. leg

Declensionedit

Declension of cos

Bare forms Case Singular Plural Nominative cos Vocative a a Genitive cos Dative

Forms with the definite article Case Singular Plural Nominative an na Genitive na na gcos Dative leis an gcois don leis na

Dual: dhá chois

Derived termsedit

• a chois
• ar cois
• bord scríbhneoireachta coise
• coisbheart
• coisdeargán
• coisigh
• coislí
• coistéad
• cor coise
• cosacán
• cosa fuara
• cosa in airde
• cos-ardach
• cos bhacóide
• cosbhalla
• cosbhuí
• cosdaingean
• cosdeargán
• cos dubh
• coséadrom
• cosfhada
• cos ghé
• coslia
• cosligthe
• cosluath
• cosmhuintir
• cos-scamallach
• cos-slua
• cos thinn
• costinn
• costirim
• cos tosaigh
• de chois
• deil choise
• i gcois
• in aghaidh do chos
• in éadan do chos
• maide coise
• muileann coise

Mutationedit

Irish mutation
Radical	Lenition	Eclipsis
cos		gcos
Note: Some of these forms may be hypothetical. Not every possible mutated form of every word actually occurs.

• “cos” in Foclóir Gaeḋilge agus Béarla, Irish Texts Society, 2nd ed., 1927, by Patrick S. Dinneen.

Old Irish[edit]

Nounedit

cos f

1. foot
2. leg

Inflectionedit

Feminine ā-stem
	Singular	Dual	Plural
Nominative	cosL	L	H, H
Vocative	cosL	L	H, H
Accusative	N	L	H, H
Genitive	H	cosL	cosN
Dative	L	cosaib	cosaib
Initial mutations of a following adjective: H = triggers aspiration L = triggers lenition N = triggers nasalization

Descendantsedit

• Irish:
• Manx:
• Scottish Gaelic:

Mutationedit

Old Irish mutation
Radical	Lenition	Nasalization
cos		cospronounced with /ɡ(ʲ)-/
Note: Some of these forms may be hypothetical. Not everypossible mutated form of every word actually occurs.

Gregory Toner, Maire Ní Mhaonaigh, Sharon Arbuthnot, Dagmar Wodtko, Maire-Luise Theuerkauf, editors (2019) , “cos”, in eDIL: Electronic Dictionary of the Irish Language

Мероприятия по увеличению косинуса фи

Чтобы увеличить косинус фи, можно воспользоваться двумя способами:

• Естественным путем без установки компенсирующих приборов и устройств.
• Искусственным путем с установкой компенсирующих агрегатов.

В первом случае необходимо использовать мероприятия, с помощью которых регулируются технологические процессы. Таким методом добивается оптимальный режим расходования потребляемой электроэнергии. Ко вторым, к примеру, можно отнести замену асинхронных электродвигателей синхронными, в которых реактивная мощность практически равна нулю. Она присутствует, но только на стадии запуска мотора.

Зачем повышать коэффициент мощности?

Существует несколько причин для корректировки косинуса фи для различных потребителей. Известно, что когда λ < 1, в линии циркулируют переменные токи, которые не передают активную мощность, но вызывают рассеивание тепла в проводке, создают дополнительную нагрузку на генераторы и требуют электрогенерирующего оборудования большего размера. Вот почему электроэнергетические компании могут взимать с крупных клиентов дополнительную плату при λ < 0,95, выставлять счета за полную мощность или штрафовать за превышение реактивной. Таким образом, для промышленного объекта компенсация мнимой составляющей может быть выгодной.

Коррекция коэффициента мощности

Коррекция коэффициента мощности при помощи конденсаторов

К ухудшению коэффициента мощности (непропорциональному потребляемому току относительно напряжения) приводят реактивная и нелинейная нагрузки. Реактивные нагрузки корректируется внешними реактивностями, именно для них определена величина cos φ.

Коррекция коэффициента мощности ((англ. power factor correction) PFC) — процесс приведения потребления конечного устройства, обладающего низким коэффициентом мощности при питании от силовой сети переменного тока, к состоянию, при котором коэффициент мощности соответствует принятым стандартам.

Технически реализуется в виде той или иной дополнительной схемы на входе устройства.

Данная процедура, необходимая для равномерного использования мощности фазы и исключения перегрузки нейтрального провода трёхфазной сети, обязательна для импульсных источников питания мощностью в 100 и более ватт[источник не указан 2743 дня]. Компенсация обеспечивает отсутствие всплесков тока потребления на вершине синусоиды питающего напряжения и равномерную нагрузку на силовую линию.

Разновидности коррекции коэффициента мощности

• Коррекция реактивной составляющей полной мощности потребления устройства. Выполняется путём включения в цепь реактивного элемента, производящего обратное действие. Например, для компенсации действия электродвигателя переменного тока, обладающего высокой индуктивной реактивной составляющей полной мощности, параллельно цепи питания включается конденсатор.
• Коррекция нелинейности потребления тока в течение периода колебаний питающего напряжения. Если нагрузка потребляет ток непропорционально основной гармонике питающего напряжения, для повышения коэффициента мощности требуется схема пассивного (PPFC) или активного корректора коэффициента мощности (APFC). Простейшим пассивным корректором коэффициента мощности является дроссель с большой индуктивностью, включенный последовательно с питаемой нагрузкой. Дроссель выполняет сглаживание импульсного потребления нагрузки и выделение низшей, то есть основной, гармоники потребления тока, что и требуется.

Прикладной смысл

Можно показать, что если к источнику синусоидального напряжения (например, розетка ~230 В, 50 Гц) подключить нагрузку, в которой ток опережает или отстаёт по фазе на некоторый угол от напряжения, то на внутреннем активном сопротивлении источника выделяется повышенная мощность. На практике это означает, что при работе на нагрузку с реактивной составляющей от электростанции требуется больше отвода тепла, чем при работе на активную нагрузку; избыток передаваемой энергии выделяется в виде тепла в проводах, и в масштабах, например, предприятия потери могут быть довольно значительными.

Не следует путать коэффициент мощности и коэффициент полезного действия (КПД) нагрузки. Коэффициент мощности практически не влияет на энергопотребление самого устройства, включённого в сеть, но влияет на потери энергии в идущих к нему проводах, а также в местах выработки или преобразования энергии (например, на подстанциях). То есть счётчик электроэнергии в квартире практически не будет реагировать на коэффициент мощности устройств, поскольку оплате подлежит лишь электроэнергия, совершающая работу (активная составляющая нагрузки). В то же время от КПД непосредственно зависит потребляемая электроприбором активная мощность. Например, компактная люминесцентная («энергосберегающая») лампа потребляет примерно в 1,5 раза больше энергии, чем аналогичная по яркости светодиодная лампа. Это связано с более высоким КПД последней. Однако независимо от этого каждая из этих ламп может иметь как низкий, так и высокий коэффициент мощности, который определяется используемыми схемотехническими решениями.

§ 75. Коэффициент мощности («косинус фи»)

Коэффициентом мощности, или «косинусом фи» (cos φ), цепи называется отношение активной мощности к полной мощности.

Коэффициент мощности =	активная мощность
полная мощность

или

cos φ = P/_S = P/_UI = P/_{√(P2 + Q2)}.

В общем случае активная мощность меньше полной мощности, т. е. у этой дроби числитель меньше знаменателя, и поэтому коэффициент мощности меньше единицы.

Только в случае чисто активной нагрузки, когда вся мощность является активной, числитель и знаменатель этой дроби равны между собой, и поэтому коэффициент мощности равен единице.

Чем большую часть полной мощности составляет активная мощность, тем меньше числитель отличается от знаменателя дроби и тем ближе коэффициент мощности к единице.

Величину cos φ можно косвенно определить по показаниям ваттметра, вольтметра и амперметра:

cos φ = P/_UI.

Коэффициент мощности можно также измерить особым прибором — фазометром.

Пример 14. Амперметр показывает ток 10 а, вольтметр — 120 в, ваттметр — 1 квт. Определить cos φ потребителя:

S = IU = 10 ⋅ 120 = 1200 ва,

cos φ = P/_S = 1000/₁₂₀₀ = 0,83.

Пример 15. Определить активную мощность, отдаваемую генератором однофазного переменного тока в сеть, если вольтметр на щите генератора показывает 220 в, амперметр — 20 а и фазометр — 0,8:

Р = IU cos φ = 20 ⋅ 220 ⋅ 0,8 = 3520 вт = 3,52 квт.

Полная мощность

S = IU = 20 ⋅ 220 = 4400 ва = 4,4 ква.

Пример 16. Вольтметр, установленный на щитке электродвигателя, показывает 120 в, амперметр — 450 а, ваттметр — 50 квт. Определить z, r, x_L, S, cos φ, Q:

z = U/_I = 120/₄₅₀ = 0,267 ом.

Так как Р = I2 ⋅ r, то

r = Р/_I2 = 50000/₄₅₀₂ = 0/247 ом;

x_L = √(z2 — r2) = √(0,2672 — 0,2472) = √0,01 = 0,1 ом;

S = IU = 450 ⋅ 120 = 54000 ва = 54 ква;

cos φ = Р/_S = 50000/₅₄₀₀₀ = 0,927;

Q = √(S2 — Р2) = √(540002 — 500002) = √416000000 = 20396 вар = 20,396 квар.

Из построения треугольников сопротивлений, напряжений и мощностей для определенной цепи видно, что эти треугольники подобны один другому, так как их стороны пропорциональны. Из каждого треугольника можно найти «косинус фи» цепи, как показано на рис. 168. Этим можно воспользоваться для решения самых разнообразных задач.

Рис. 168. Определение коэффициента мощности из треугольников сопротивлений (а), напряжений (б) и мощностей (в)

Пример 17. Определить z, x_L, U, U_а, U_L, S, Р, Q, если I = 6 а, r = 3 ом, cos φ = 0,8 и ток отстает по фазе от напряжения.

Из треугольника сопротивлений известно, что

cos φ = r/_z,

отсюда

z = r/_{cos φ} = 3/_0,8 = 3,75 ом;

U = I ⋅ z = 6 ⋅ 3,75 = 22,5 в;

x_L = √(z2 — r2) = √(3,752 — 32) = √(14,06 — 9) = √5,06 = 2,24 ом;

U_а = Ir = 6 ⋅ 3 = 18 в;

U_L = Ix_L = 6 ⋅ 2,24 = 13,45 в;

S = IU = 6 ⋅ 22,5 = 135 ва,

или

P = I2r = 36 ⋅ 3 = 108 вт;

Р = IU cos φ = 6 ⋅ 22,5 ⋅ 0,8 = 108 вт;

Q = IU_L = 6 ⋅ 13,45 = 81 вар,

или

Q = √(S2 — P2) = √(1352 — 1082) = √6561 = 81 вар,

или

Q = I2x_L = 62 ⋅ 2,24 = 81 вар.

Основными потребителями электрической энергии являются электрические двигатели, машины и электронагревательные устройства. Все они потребляют активную мощность, которую преобразуют в механическую работу и тепло. Электрические двигатели потребляют также реактивную мощность. Последняя, как известно, совершает колебательное движение от источника к двигателю и обратно.

У ламп и электрических печей сопротивления S = Р и cos φ = 1. У электрических двигателей S = √(P2 + Q2) и cos φ меньше 1.

При неизменной передаваемой активной мощности Р величина нагрузочного тока обратно пропорциональна значению cos φ:

I = P/_U⋅cosφ

Это означает, что при тех же значениях активной мощности Р и напряжения U нагрузочный ток электрических двигателей больше, чем у электрических ламп. Если, например, коэффициент мощности электрического двигателя равен 0,5, то он потребляет в 2 раза больший ток, чем электрическая печь сопротивления той же мощности Р.

Потери мощности на нагрев проводов линии пропорциональны квадрату тока (ΔР = I2r).

Таким образом, при cos φ = 0,5 потери мощности в линии, по которой энергия передается потребителям, больше в 4 раза, чем при cos φ = 1. Кроме того, генераторы и трансформаторы будут загружены током в 2 раза больше и в этом случае требуется примерно в 2 раза большее сечение проводов для обмоток.

Отсюда видно, какое важное значение имеет величина cos φ в электроэнергетических установках. Для повышения коэффициента мощности промышленных установок, на которых преобладающая часть потребителей — электрические двигатели, параллельно им включают конденсаторы, т

е. добиваются резонанса токов, при котором cos φ близок к 1.

Коррекция коэффициента мощности

Он уменьшается посредством работы трансформаторов, систем освещения и двигателей асинхронного типа. Увеличить показать, то есть корректировать его к высокому углу, получается при помощи конденсаторов, двигателей асинхронного типа и генераторов. Поэтому они устанавливаются как дополнения в стандартную цепочку. Популярные методики коррекции:

• установка конденсатора — параметры реактивной уменьшаются, то по формуле приводит к увеличению значения;
• установка малой нагрузки — получить результат возможно при работе двигателей асинхронного типа;
• выбор безопасных условий работы — не допуск к работе, если показатели номинального напряжения повышены;
• своевременное проведение плановых отслуживающих работ — нагрузка определяет время работы, внимательно относиться стоит к оборудованию, которое постоянно работает при высоких показателях номинального напряжения.

Корректировка обязательна на производственных ресурсах, а также для оборудования, которое применяется в хозяйственных, индивидуальных целях. Методика позволяет эономить средства, особенно если речь идет о крупных производствах.

Треугольник мощностей

Рассматриваемый коэффициент может быть измерен так же, как частное полезного активного значения мощности к общей (S=I*U). Для иллюстрации влияния фазового сдвига на косинус фи применяется прямоугольный треугольник мощностей. Катеты, образующие прямо угол, представляют реактивное и активное значение, гипотенуза – общее. Косинус выделенного угла равен частному активной и общей мощностей, то есть он является коэффициентом, демонстрирующим, какой процент от полной мощности требуется для нагрузки, имеющей место в данный момент. Чем меньший вес имеет реактивный компонент, тем больше полезная мощность.

Важно! Строго говоря, данный параметр полностью соответствует коэффициенту мощности только при идеально синусоидальном движении тока в электросети. Для получения максимально точной цифры требуется анализ искажений нелинейного характера, присущих переменным току и напряжению

В практических подсчетах эти искажения чаще всего игнорируют и полагают показатель cos fi примерно равным требуемому коэффициенту.

Треугольник мощностей
