Дрифт трайк своими руками

Чертежи Дрифт Трайка

Самодельный Дрифт Трайк: чертежи с размерами для изготовления своими руками.

Дрифт Трайк новомодное транспортное средство для покатушек, в частности для езды с дрифтом. Как сделать Дрифт Трайк мы и рассмотрим в этом материале.

Итак, первым делом понадобится передняя вилка с колесом и часть рамы от велосипеда.

Для изготовления рамы я использовал два вида трубы прямоугольного сечения. 50 х 25 мм и 25 х 25 мм.

Чертежи Дрифт Трайка, рама и рулевой стакан.

Ось, звёзды, ступицы под диски, шпонки для ступиц, диски, резина и кресло от карта, можно приобрести в специализированном магазине или на картодроме. Резину можно купить стёртую, но без залысин.

Цепь, грипсы и трос газа можно найти на велорынке, эти детали используются на мопедах.

Ещё нужно приобрести пару корпусных подшипников под ось 30 мм, подшипник показан на фото:

Установил двигатель Greenfield GF-170F через переходную плиту, чтобы была возможность регулировать натяжение цепи.

Ось установлена на корпусных подшипниках.

Конструкция не сложная, сделать можно своими руками.

Ещё один важный момент! Резина от карта вязкая, поэтому чтобы дрифтовать, на неё нужно одевать пластиковую трубу.

Также прилагается видео испытаний самодельного Дрифт Трайка.

Автор самоделки: Максим Иревлин г. Краснодар.

Самостоятельное изготовление

Трехколесный дрифт трайк возможно сделать самостоятельно. Для этого понадобятся следующие материалы и инструменты:

• обычный велосипед, можно взять старый трехколесный или BMX;
• профильная труба (понадобится длина около 8 метров суммарно);
• центробежная муфта, цепь со звездочкой на 12 зубцов;
• переходник для звездочки;
• вал с продольным пазом;
• колеса и крепеж;
• сварочный аппарат;
• двигатель (к примеру, от Honda Predator 212 либо от LIFAN мощностью 8 л.с. с центробежным сцеплением, понижающим редуктором);
• дрель, слесарные ключи, растворитель, краска для рамы;
• компрессор, краскопульт.

Для наглядности можно придерживаться пошаговой инструкции по сборке:

1. С велосипеда необходимо снять колеса, сиденье, педали, срезать участок рамы. Пригодится только ее передняя часть с вилкой, рулем, а также с нижней трубой переднего треугольника.
2. Все, что ниже подседельной трубы, нужно срезать.
3. Из трубы сварить новую раму с местом для сиденья, соединить две части трайка. Отлично для этого подойдет труба диаметром 16 или 30 мм. Для выстраивания геометрии рамы можно использовать стальные прутики небольшого размера.
4. По мере приваривания прутики заменить на трубы. Проверив геометрию, обязательно нужно сравнить ее со своими габаритными параметрами (чтобы рама с учетом всех навесных деталей и двигателя выдержала вес водителя).
5. Выполнить отверстия для подушек подшипников и для крепления двигателя, после чего к раме приварить подножки, покрасить ее. Обязательно требуется дождаться полного высыхания изделия, прежде чем переходить к следующему этапу.
6. Установить двигатель, звездочку, вал, затем — колеса, сиденье. Для заднего ряда можно использовать колеса от старого карта или обычной тележки либо вырезать их самостоятельно. На них нужно надеть отрезок трубы из ПВХ для возможности скольжения.
7. Установить тросик дроссельной заслонки, рукоять газа и тормоза, после чего можно ставить цепь. Дрифт трайк готов к эксплуатации. Ручки тормоза, газа лучше всего ставить по разные стороны руля, чтобы избежать случайного нажатия двух рычагов одновременно во время движения.

По желанию можно добавить к велосипеду для дрифта бамперы, аналогичные тем, которые используются на картах. Также рекомендуется отрегулировать переднее колесо, от которого будет зависеть возможность контролировать угол непосредственно перед совершением разворота.

Разновидности

Встречаются следующие разновидности дрифт велосипедов: с педалями и без них, а также с двигателем и без двигателя. Модели без мотора и подножек набирают скорость благодаря естественному разгону с горы. Широкие педали при этом помогают сохранять устойчивость ног, передвигаться на ровных поверхностях, как на обычном велосипеде. В тех странах, где нет хороших склонов и гор, более популярны модели с бензиновыми или электрическими двигателями. Они легко преодолеют ровные этапы дороги и на склонах выдают качественный дрифт.

Бензиновый мотор трайка мощностью от 6 до 15 лошадиных сил позволяет развивать скорость до 65 км/ч, при этом рычаги газа и тормоза находятся на руле для удобного управления. Задняя ось без дифференциала. Что касается электротрайков, встроенный мотор с аккумулятором обеспечит не меньшую скорость, и вместе с этим такой велосипед более экологичен за счет возможности заряжать его и не использовать топливо. На электрических дрифт моделях идет передний привод, управление осуществляется с помощью ручки газа, размещенной на руле. Аккумулятор имеет внушительный срок службы, позволяет управлять транспортом до нескольких часов по горам, спускам.

На педаляхБез педалейС двигателем

Особенности конструкции

Модернизированный велосипед для дрифта внешне напоминает трехколесную модель для взрослых, задние колеса которого заменены гладкими небольшими аналогичными изделиями от карта. Его используют не только в спортивных целях, но и в качестве развлечения, ведь главная характеристика такого устройства — способность на крутых дорогах, спусках набирать максимальную скорость, вызывать эффект управляемого дрифта. При этом гонщик получает острые эмоции, адреналин.

Поскольку водитель трайка во время управления подобным велосипедом находится довольно низко, это создает улучшенную аэродинамику, способствует нарастанию скорости при движении. Благодаря широким педалям на устройстве можно кататься на поверхности без уклона, а также стоя для выполнения спортивных трюков. У трайков с двигателем педали полностью заменены подножками, позволяющими плотно фиксировать ноги и избежать травм во время езды.

К отличительным конструктивным особенностям трайка для дрифта относятся:

• низкая посадка с возможностью регулировать положение места;
• массивное, широкое сиденье;
• миниатюрные задние колеса и крупное переднее (до 20 дюймов вторые и в 6 раз меньше первые);
• накладки на задних колесах для эффекта скольжения из твердого, гладкого материала.

Дрифт-трайк на электротяге своими руками

Дрифт Трайк (Drift Trike)–трехколесный велосипед, создавался для дрифта (скольжения), прохождения поворотов в управляемом заносе за счет слабого сцепления с асфальтом задних колес, изготовленных из пластмассы или полиэтиленовых труб натянутых на пневматические колеса.

Как пишет Вики, Истоком дрифт трайка является Новая Зеландия спорт-движение называлось «boy racers». В 2011 году в США даже организовали American Drift Trike Association, с целью «промоушна» дрифт трайка. Drift Trike становится признанным видом спорта, к примеру компания Red Bull спонсирует «новозеланскую» команду Drift Trikes Whangarei.

• У меня же идея – создать собственный трайк, появилась после просмотра роликов на ютубе, тысячи их!

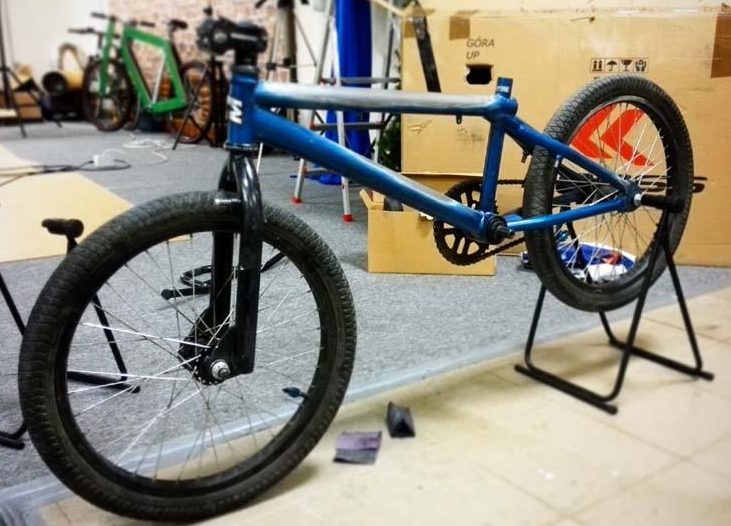

• Пытался найти готовый трайк, но ничего из этого не вышло, поэтому решил делать сам. Купил на барахолке раму
• от BMX, как резать и варить подсмотрел на ютубе (к сожалению ссылку не дам, так как это видео удалено).
• Прикинул в «фотошопе» как примерно будет выглядеть рама (слева — до обрезки, справа — после обрезки)
• Такие детали как: рама, вилка, руль, вынос, пеги, седло покупались б/у, задняя ось нашлась в металлоломе на даче.Все это сварилось в такую конструкцию:

Задние колеса с пневмошинной от обыкновенной тачки (с надписью на покрышке «NOT FOR HIGHWAY USE» и внешним диаметром 210мм), они отлично подходят для канализационной трубы диамером 200мм.

Но у канилизационной трубы есть большой минус – пластмасса хрупкая, легко лопается при наезде на камушек или при спрыгивании с невысокого бордюра.

Расход таких труб получился высоким: одна покатушка – минус один обрезок трубы. Идеально, я думаю, было бы купить трубу для большого давления, такие трубы толстостенные и

более пластичные, но такую трудно достать.

Купил мотор-колесо уже с ободом 20′ и заспицованное, отдельно в веломагазине купил камеру и покрышку. С соответствующим названием покрышки «Crazy Bob».

Неприятно удивила скорость облысения покрышки, за лето стерлась в ноль при не таком уж частом выкатывании трайка.

Контроллер для управления мотором, и предохранитель.

Аккумуляторы литийполимерные 2 шт (LiPo, суммарное напряжение 48В и емкость 10Ач) уже были, покупал их пару лет назад для своего электровелосипеда.

1. Бокс для аккумуляторов так же был изготовлен под электровелосипед (крепится на багажнике), делал его из стекловолокна и эпоксидной смолы.
2. Вся сборка дрифт трайка заняла около 2 месяцев.

Естественно первый выезд был самим ярким, море адреналина, визжание шин, запах паленой резины,..

• Больше фоток в Галерее.
• Больше фоток тут

Покупка трайка и аксессуаров

Если нет желания и возможности изготовить трайк, его можно купить. Приобрести это средство можно в магазинах велотоваров или заказать через сайты в интернете. Очень часто в магазинах продаются фирменные и качественные модели трайков.

Обзор лучших моделей

1. Трицикл для дрифтинга Big Wheel Drift Trike. Эти модели пользуются успехом в дрифтинге. Это наверно самое лучшее изобретение в области дрифтинга. Вся конструкция выполнена из самых современных элементов. Рама выполнена из легкой легированной стали. Кроме этого спереди установлен двигатель с мощность 6,5 л.с. На задних колесах установлено покрытие из ПВХ, благодаря которому, обеспечивается идеальное скольжение во время заноса. Кроме этого на передней вилке имеется удобная подставка для ног. Однако есть один недостаток, это стоимость – она очень высокая. Но он действительно этого стоит, с такими качествами и функциями;
2. Verrado — трицикл для дрифтинга. Это электрический трицикл компании Local Motors. Модель появилась не так давно, но набирает большую популярность среди брендовых трехколесных велосипедов. Конструкции этого трицикла очень прочная и качественная. Благодаря переднему колесу от BMX байка, трицикл устойчивый на заносах. Сзади установлены два 5 дюймовых колеса, со специальным защитным покрытием из ПВХ материала. За сидением установлен электрический двигатель, который обеспечивает четкое и плавное движение. Мощность двигателя составляет 500 ватт. Аккумулятор имеет долгий период работы, одного заряда хватает на 12 километров;
3. Велосипед для дрифтинга Triad. Эта модель выполнена из качественного материала. Вся конструкция очень крепкая и прочная. Рама изготовлена из стали и рассчитана под рост от 160 до 180. Задние колеса имеют специальную защиту, которая обеспечивает идеальное скольжение по дороге во время заноса. Вся конструкция имеет достаточно не большую массу около 10 килограмм, поэтому заносы на ней совершать очень просто и удобно.

Дрифтинг это увлекательное и одновременно опасное занятие, которое требует большой ответственности и внимательности.

Для, того чтобы начать им заниматься следует приобрести трехколесный трейк. Конечно, фирменные модели стоят очень дорого, поэтому не всегда можно позволить качественный и брендовый трехколесный трейк.

В этом случае можно изготовить его самостоятельно. Процесс изготовления не такой уж сложный, самое главное терпение и хорошая фантазия. Тогда можно сделать качественный и прочный велосипед для дрифтинга.

Нюансы эксплуатации

Поскольку дрифт трайк способен развивать большую скорость и входить в заносы, управляя им, важно соблюдать технику безопасности. Лучше всего выбирать гладкие асфальтированные спуски без камней, выбоин, которые могут стать причиной травмы

Во время вождения недопустимо убирать ноги с педалей или подножки, а руки водителю необходимо обязательно держать на руле, рядом с рычагом газа для возможности оперативной реакции.

В ремонте дрифт трайки не требуют больших вложений, особенно если они изготовлены своими руками. Для фирменных моделей существует так называемое сервисное обслуживание, а самодельные варианты можно починить самостоятельно. На них достаточно легко менять колеса, защиту на шинах.

Регулярно водителю нужно проверять состояние покрытия задних колес — если оно перестанет быть гладким, пропадет основная функция трайка и возможность дрифта на нем. На накладках должны отсутствовать трещины и крупные сколы, которые на большой скорости могут привести к разрыву изделий, потере управления транспортным средством

Важно следить за состоянием покрышки переднего колеса и давлением в ней

Также не стоит забывать, что подобный вид транспорта больше подходит для закрытых трасс, но не для движения по дорогам с потоком автомобилей. Водитель дрифт трайка находится на открытом пространстве, никак не защищен в случае ДТП. При правильном уходе и управлении транспортное средство прослужит максимально долго и подарит своему владельцу максимум скоростного адреналина во время езды по асфальтированным спускам, горным серпантинам.

Для управления этим видом транспорта водительское удостоверение не требуетсяКататься рекомендовано на закрытых трассахУправляя дрифт трайком, важно соблюдать технику безопасности
