Электробензонасос для карбюратора низкого давления

Рекомендации по установке и использованию

Перед покупкой необходимого бензонасоса, следует тщательно проанализировать все его характеристики. Стоит помнить, что к определенным карбюраторам нужно подбирать специальный насос, удовлетворяющий ему по производительности и давлению.

Желательно, перед походом в магазин, поинтересоваться у других автолюбителей: может кто-то уже устанавливал на похожий карбюратор электробензонасос. Для этого можно посетить тематические форумы или группы автолюбителей.

После проделывания вышеописанной операции по установке насоса, на автолюбителя ложится одна обязанность – внимательно следить за чистотой и порядком в топливных фильтрах. Любой мусор может отрицательно повлиять на работоспособность системы. Дело вот в чем: при чрезмерном загрязнении фильтров повышается нагрузка на элементы насоса, в результате чего повышается температура детали.

Подводим итоги

Если вы все-таки решитесь на шаг по замене механического насоса на электрический, то при окончании работ вы почувствуете значительные изменения: двигатель машины будет запускать в относительно короткий период времени, к тому же уменьшится потребление топлива. И уже через пару вы сполна окупите стоимость всех закупленных для этой процедуры компонентов. Итак, электробензонасос установлен уже на многих автомобилях, установите его и на свой, следуя нашей несложной инструкции, и вы сразу же почувствуйте результат!

Особенности функционирования «карбюраторной» электроники

Итак, выше были детально рассмотрены функции электронного управления карбюратора, с которыми всё предельно просто. «Как происходит их реализация?» — вполне резонный вопрос, возникающий у многих людей, которые желают разобраться с карбюраторными узлами более подробно

Для того чтобы ответить на него, сначала обратим внимание на следующую схему:

В целом, по рисунку всё понятно. Электронное управление карбюратором реализуется по принципу двухстороннего взаимодействия датчиков узлов автомобиля, которым посвящена отдельная статья на нашем ресурсе, и электронным блоком управления (ЭБУ). Последний, к слову, может быть как единым устройством для всех электронных составляющих карбюратора, так и отдельным для каждого из них. В любом случае, принцип работы электронного управления останется неизменным и будет заключаться в следующем алгоритме:

1. Блок управления запрашивает информацию у датчиков мотора, обращаясь к ним по электрической цепи автомобиля;
2. Получив и проанализировав полученные данные, ЭБУ решает – нужно ли как-либо реагировать на работу двигателя или нет. Если ответ положительный, то блок управления передаёт управляющий сигнал устройствам и датчикам карбюратора, которые осуществляют необходимые действия.

В целом, с электронным управлением карбюратора разобраться не столь сложно, если понять базовые принципы его реализации, которые были детально рассмотрены и описаны выше. Надеемся, статья дала ответы на интересующие вас вопросы. Удачи на дорогах!

Как проверить бензонасос?

Если при включении зажигания бензонасос не запускается, проверку начинают с поиска неполадок в электрике:

1. Проверка предохранителя. Для этого найти блок предохранителей, выяснить, какой из них отвечает за бензонасос (свериться со схемой) и осмотреть его на предмет подгораний. Еще лучше сразу заменить на заведомо рабочий с такими же характеристиками и посмотреть, заработает ли он;
2. Проверка реле управления бензонасосом. Оно может устанавливаться возле блока предохранителей, блока управления впрыском или в других местах. Для проверки реле насоса нужно снять и замерить омметром сопротивление обмотки. Если показатель стремится к бесконечности, значит, есть обрыв;
3. Проверить подачу тока. Для этого нужно достать сам бензонасос, не отключая его от электросети. Включить зажигание и замерить напряжение на клеммах, в норме должно быть 12-12,5 В. Если при этом мотор не работает, его придется заменить;
4. Можно прозвонить сам мотор бензонасоса. Замерить сопротивление обмотки статора омметром, сначала на контактах мотора на предмет обрыва, затем между контактом и корпусом. Если есть проводимость, значит, обмотка статора замыкает на корпус;
5. Если всё нормально, оценить состояние сетчатого фильтра. Возможно, он забит до такой степени, что не пропускает нужное количество бензина, и в этом случае его необходимо очистить и использовать дальше;
6. Проверить обратный клапан, который не дает бензину возвращаться назад из топливной магистрали. Либо протестировать манометром (показатель должен быть не более 0,3 Мпа), либо прочистить клапан и посмотреть, как изменится работа двигателя;
7. И, наконец, проверить давление бензина в системе. Для этого подключить манометр к топливной рампе и замерить давление при выключенном двигателе, на холостом ходу и в движении. При включенном двигателе показатель манометра должен быть в пределах 3-3,7 атм.

Ниже коротенькое видео-инструкция по проверке давления бензонасоса.

Если проверка показала, что бензонасос вышел из строя, его не ремонтируют, а меняют. Слишком тонко там подогнаны все элементы, чтобы без специального оборудования пытаться что-то отремонтировать.

При покупке бензонасоса лучше отдать предпочтение хорошим известным брендам, а не подозрительно дешевому «конфискату». Тогда есть шанс, что новый насос отслужит хотя бы 100 тыс. км и не создаст проблем.

Замена штока бензонасоса

Место установки бензинового насоса на автомобиле ВАЗ 2101

Итак, вам нужно для замены две прокладки – тонкая и толстая. Если честно, не помню точную толщину, но если вы скажете так в магазине, то продавец вас поймет. Дело в том, что больше никаких других прокладок нет обычно в наличии J. Главное – это добиться того, чтобы новый шток выступал за пределы проставки не более чем на 1,3 мм. Но недопустимо, чтобы выступание штока было меньше 0,8 мм. Возьмите среднее значение – один миллиметр. Этого будет вполне достаточно для нормальной работы топливной системы.

Дело в том, что при большем вылете штока повышается вероятность того, что в бензонасосе ВАЗ 2101 порвется диафрагма. Ну, а если будет меньше выступ, чем 0,8 миллиметра, то все вышеописанные симптомы проявятся

Обратите внимание на то, что прокладки ставятся между проставкой и блоком двигателя. Не нужно их устанавливать под корпус топливного насоса

Спутать ведь можно без труда, они легко встанут и там.

Вот, пожалуй и все, что можно сказать о штоке бензонасоса ВАЗ 2101. Осталось только упомянуть пару слов о повышении надежности. Перед установкой прокалите его на огне докрасна, это позволит немного, но увеличить прочность металла, сделает его не таким чувствительным к воздействию рычага привода диафрагмы.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

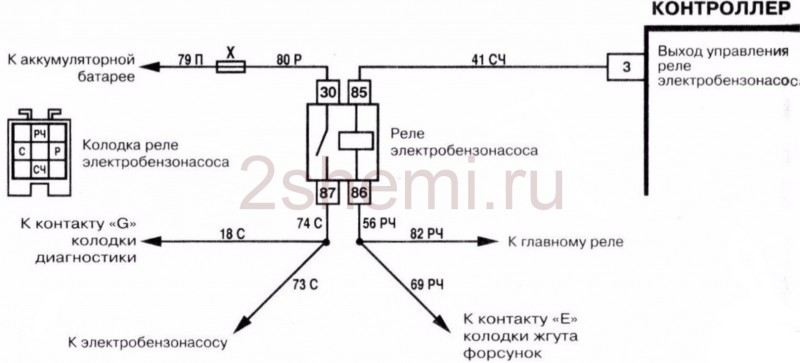

Где находится реле бензонасоса

Где располагается реле топливного насоса? Место установки реле разнится в зависимости от марки автомобиля. Чаще всего, находится оно под капотом, в блоке предохранителей и реле.

Реле бензонасоса предназначено в схеме для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

По виду — это небольшая коробочка, которая напоминает «вилку» с американским типом выходов. Каждый вывод имеет маркировку, которая обозначает следующее: 31– масса; 30– +12В постоянное (вне зависимости от зажигания); 15– +12 при включенном зажигании; 50– +12 когда работает стартер; TD– сигнал от системы зажигания; TF– сигнал о температуре двигателя от блока управления впрыском КЕ. Выходы: 87– подаёт питание на бензонасос; 87H– обогрев датчика кислорода; 87V– включает пусковую форсунку.

Но бензонасос иногда не включается при повороте ключа в замке зажигания. С чем это может быть связано? Прежде всего предохранитель, хотя если бы он сгорел, то не работало бы вообще. Может контакт плохой?

Проверить работоспособность самого насоса просто, поэтому делаем так:

1. снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
2. отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
3. выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким образом, подаем напрямую питание на БН;
4. если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле;
5. если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Электробензонасос на карбюратор: характеристики, установка

Карбюратор – это один из узлов системы питания двигателя. Он предназначен для приготовления оптимальной горючей смеси топлива и воздуха. В карбюраторе бензин смешивается с воздухом. Также данный элемент регулирует объем подачи смеси в камеры сгорания. Карбюраторы все еще остаются достаточно популярными и используются не только на классических моделях АвтоВАЗа, но и на некоторых иномарках.

Характеристика

Изобрели карбюратор достаточно давно. Массово данные приборы производились в 20 веке. Однако технологический прогресс не стоит на месте, и взамен карбюратору пришла инжекторная система питания. Карбюратор – это достаточно старый механизм.

Бензонасос: основные виды

Этот прибор, как понятно из названия, предназначен для подачи жидкого бензина из бака прямиком к камерам сгорания двигателя. Основная задача любого насоса – это прокачивание жидкости под необходимым уровнем давления, которое необходимо для того, чтобы мотор работал максимально стабильно. Современные технологии медленно, но уверенно захватывают мир. Инновации приходят и в автомобильную отрасль, но на карбюраторных моторах все еще используются механические насосы. Механическое устройство создавалось исключительно для работы с карбюратором. А вот электрический бензонасос предназначен для инжекторных двигателей. Механический элемент установлен чаще всего снаружи бака, а вот электрический можно найти внутри него.

Электрический топливный насос по принципу работы очень схож с механическим устройством.

Конструкция электробензонасоса

Данный прибор по устройству и принципу действия очень напоминает механический прибор. Работа осуществляется благодаря сердечнику. Он втягивается при помощи электромагнитного клапана. Электробензонасос низкого давления состоит из рабочей камеры, клапанов – впускного и выпускного, диафрагмы, возвратной пружины, электромагнитного датчика, сердечника и контактной группы.

Прибор работает за счет движений диафрагмы. Она двигается вверх и вниз.

Тюнинг карбюратора: установка электрического бензонасоса

Не стоит думать, что при всей простоте элемента, монтаж его в другую систему питания будет простым. Установка электробензонасоса — это довольно сложный процесс. Но результат стоит вложения усилий. Первым делом необходимо определить, какой конкретно насос подойдет к карбюратору и к системе питания. Также для монтажа понадобятся различные расходные материалы.

Для того чтобы установить электрический насос, потребуется шланг.

Монтажные работы

Сперва демонтируют датчик уровня топлива – он находится в баке. В крышке его сверлят отверстие и паяльником впаивают трубку на 7 мм. Конец этой трубки необходимо отогнуть – это для того, чтобы работал слив обратной магистрали. Гнуть следует так, чтобы один конец трубки находился на большем расстоянии, чем патрубок забора топлива. Верхняя часть также гнется до параллельности с отверстием забора топлива. Далее монтируют современный датчик уровней топлива. Стоит отметить, что в нем имеется и заборник, и обратная магистраль. Его устанавливают в бак.

На второй штуцер надевают трубку диаметром 5 мм. Она с помощью хомутов закрепляется на кузове в вертикальном положении. Это необходимо, чтобы горючая смесь подавалась правильно, то есть снизу вверх. Насос соединяют с баком при помощи 12 мм шланга и переходника. Затем стоит заняться высоким давлением. В карбюраторе оно не нужно. Чтобы понизить его, с насоса снимают крышку, откручивают штуцер подачи и вынимают сетку. В штуцере обратной магистрали рассверливают отверстие до 3 мм. Затем остается только подсоединить электробензонасос на карбюратор при помощи обыкновенного топливного фильтра. Это легко сделать. Нужны лишь хомуты и шланг. Подключить прибор нужно к 12-вольтовому контакту на катушке зажигания через реле.

Есть масса причин, по которым устанавливают электробензонасос на карбюратор.

Заключение

Как видите, это полезная доработка. Установив электробензонасос на карбюратор ВАЗ или любых других автомобилей, вы не столкнетесь с недостатками. Единственная трудность – выбор подходящего устройства и монтажные работы.

Процесс установки электробензонасоса

Стоит заранее уяснить, что установить электронный насос на карбюраторный двигатель – процесс достаточно сложный, поэтому без минимальных знаний и умений в механике и работе авто здесь не обойтись.

Для начала необходимо подобрать насос, подходящий под ваш тип ДВС и карбюратор. Помимо насоса необходимо будет приобрести 5-метровый шланг с диаметром около 8 миллиметров, дополнительное реле, сверлильный наконечник (3-4 миллиметра), топливный фильтр из инжекторных систем, топливный карбюраторный фильтр, 25-сантиметровая стальная трубка (стенка=0,8 диаметр=12), топливный шланг, переходной штуцер.

После того, как вы приобретете все вышеперечисленные детали, можно приступать непосредственно к самому процессу установки. Для начала демонтируем счетчик уровня топлива, затем на крышке этого датчика просверливаем небольшое отверстие. После этого, используя паяльник, впаиваем в подготовленное отверстие трубку, при этом необходимо подогнуть конец трубки. Теперь подошла очередь установить в бак демонтированный датчик вместе с заборником и обраткой.

Далее конец шланга длиной 5 метров надеваем на топливозаборный штуцер, зачет крепим этот шланг к металлической трубе при помощи хомутов или других приспособлений. Электробензонасос прикрепляем в вертикальном положении к моторному щитку. Крепление делаем именно на кронштейне и устанавливаем небольшие прокладки из резины, которые должны продаваться вместе с насосом

Немаловажно при установке нового оборудования, соблюдать правильность установки, то есть топливо должно поступать со стороны расширяющегося бочка, а подаваться оно должно в двигатель. Сразу после установки надеваем топливный фильтр на резиновый шланг, на второй штуцер также одеваем шланг, но только длиной 5 сантиметров, в дальнейшем его надо будет закрепить в вертикальном положении

Электробензонасос присоединяем к бензобаку при помощи шланга (диаметр=12 миллиметров), для этого рекомендуется применить переходник из стали. В принципе, на этом этапе заканчиваются основные работы по установке нового вида насоса, однако не стоит забывать, что электронный насос не сможет работать с высоким давлением, поэтому наша работа еще не завершена.

Для решения данной проблемы потребуется ряд несложных дополнительных операций. Сначала снимаем защитную крышку с насоса, выкручиваем подающий штуцер и снимаем сетку. Затем просверливаем отверстие сверлом (диаметр=3миллиметра). Осталось лишь окончательно завершить сборку, подключив бензонасос к шлангу.

Питаться наш электронасос будет от купленного реле. Подключаем его к контакту, находящемуся на катушке.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

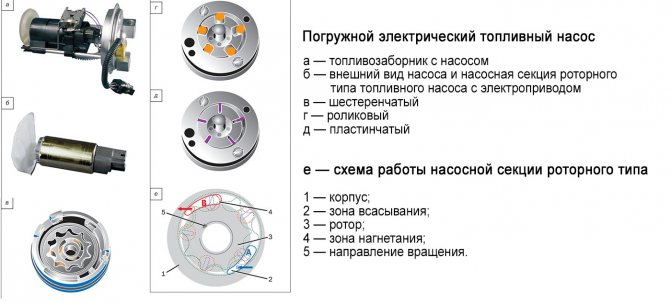

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

• Вакуумные;
• Роликовые;
• Шестеренчатые;
• Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Электрическая схема ВАЗ 2110: особенности

Каждый автомобиль ВАЗ-2110 комплектуется электрическим оборудованием, которое предназначено для обеспечения его работы и создания комфортных условий для водителя и пассажиров. Все электрические приборы объединены в единую сеть. Для понимания её состава и порядка функционирования создана схема электрическая принципиальная ВАЗ-2110. Бортовая сеть постоянного тока имеет напряжение двенадцать вольт и включает в себя источники и потребители энергии, защитные и распределительные устройства, провода и коммутационные элементы.

Ток

Автомобиль имеет два источника электроэнергии – аккумулятор и генератор. Первый обеспечивает функционирование систем до запуска, во время старта и на некоторых режимах работы двигателя. Второй является основным и служит как для питания всех потребителей, так и для зарядки аккумуляторной батареи. Электрическая схема ВАЗ-2110 разработана таким образом, чтобы источники питания обеспечивали энергетический баланс в системе.

Мотор

Для работы силовой установки автомобиля необходима своевременная подача топливной смеси и её воспламенение в цилиндрах двигателя. На современном автомобиле эту функцию обеспечивает система впрыска. Электрическая схема ВАЗ-2110 (инжектор) позволяет правильно подключить два её основных компонента: распределитель топлива и систему управления зажиганием. Управляет впрыском специальный электронный блок. Бесперебойная подача бензина обеспечивается электрическим насосом. Он установлен непосредственно в топливном баке. Электрическая схема бензонасоса ВАЗ-2110 разработана с учетом обеспечения требований пожарной безопасности

Важное примечание: на некоторых марках машин могут быть установлены два бензонасоса. На предыдущих моделях автомобиля ВАЗ использовалась карбюраторная система подачи топлива

Она является несколько устаревшей, менее экономичной и надежной. Электрическая схема ВАЗ-2110 позволяет без переделок подключить вместо прежней системы современный инжектор. Для изменения варианта подачи топлива необходимо обратиться к специалисту. Для работы двигателя следует поддерживать его температуру в рабочем диапазоне. Для этого служит система охлаждения. Она включает в себя вентилятор и ряд датчиков, которые работают от сети постоянного тока.

Эксплуатация

Автомашина — это не только один бесперебойно работающий двигатель. Для эксплуатации данного вида транспортного средства жизненно необходимы системы освещения, сигнализации, безопасности (активной и пассивной), звуковой сигнал, стеклоочистители. Этот перечень можно продолжить. Все названные приборы являются потребителями электрической энергии. В современном автомобиле Волжского завода их сотни. И любой из них может выйти из строя по различным причинам. Электрическая схема ВАЗ-2110 позволяет диагностировать и устранить любую возникшую неисправность, произвести замену элементов электрической проводки. Современные правила дорожного движения запрещают эксплуатацию транспортных средств, если вышеперечисленные электрические приборы не работают.

Комфорт

Электрическая схема ВАЗ-2110 включает ряд приборов, которые несут сервисную функцию. То есть обеспечивают минимальный комфорт для водителя и пассажиров автомобиля. Это системы кондиционирования, освещения салона, также прикуриватель, гидроусилитель руля, магнитола. Автомобили Волжского завода не славятся повышенным комфортом. Однако электрическая схема ВАЗ-2110 позволяет проводить некоторые доработки, то есть тюнинг. Для производства этих работ необходима помощь специалиста. Проводка автомобиля надежно защищена блоком плавких предохранителей (вставок). Именно они при замыкании не позволяют сгореть всей проводке. Используйте только оригинальные изделия указанной мощности. Имейте с собой несколько запасных предохранителей. При отказе любого из электрических приборов первым делом проверьте исправность плавких вставок. В большинстве случаев замена предохранителя позволяет устранить возникшие проблемы. Вот и вся информация, которой мы хотели поделиться
