Ип 212 45 схема подключения

Преимущества извещателя

ИП 212-41М (его еще называют «Рубеж») обладает рядом свойств, которые выгодно отличают его от других моделей. К таким достоинствам можно отнести:

Надежность, которая достигается за счет использования при сборке деталей импортного производства.

Работает на основе четырехпроводной базы.

Способен работать даже при повышенной влажности. За счет этого прибор может быть использован в подземных переходах, туннелях и так далее.

Допускается его использование между базовым и подвесным потолком.

Можно прикрепить на подвесных потолках.

Широкий диапазон питающего напряжения (от девяти до тридцати вольт).

Незначительное потребление электроэнергии (до 0,04 мА)

Это те плюсы, которые делают прибор популярным у потребителей.

Охранно пожарный извещатель — устройство для формирования сигнала о пожаре

Извещатели пожарные в настоящее время стали неотъемлемой частью интерьера жилых и промышленных зданий. Система пожарной сигнализации, включающая в своем составе дымовые пожарные извещатели, срабатывает при появлении дыма на этапе возгорания. Благодаря этому при пожаре есть возможность оперативно предупредить и эвакуировать людей в безопасное место. В отличие от тепловых приборов и датчиков пламени, дымовые детекторы подают сигнал на этапе тления и могут предотвратить отравление людей угарным газом. В оптико-электронных пожарных дымовых извещателях используется эффект отражения от частичек дыма. Соответственно основой всех дымовых детекторов является пара — фотоприемник и излучатель. Фотодиод и светодиод, расположенные в вертикальной или горизонтальной плоскости под определенным углом. Светодиод освещает центральную часть дымовой камеры, а фотодиод, принимает отраженный сигнал. Когда в приборе уровень сигнала отраженного от частиц дыма подходит к пороговому значению, формируется сигнал Тревога «Пожар».

Автоматические пожарные извещатели в зависимости от возможности их повторного включения после срабатывания делятся на следующие типы:

• возвратные извещатели с возможностью повторного включения — извещатели, которые из состояния пожарной тревоги могут без замены каких либо узлов снова вернуться в состояние контроля, если только исчезли факторы, приведшие к их срабатыванию. Они подразделяются на типы:
  • извещатели с автоматическим повторным включением — извещатели, которые после срабатывания самостоятельно переключаются в состояние контроля;
  • извещатели с дистанционным повторным включением — извещатели, которые при помощи дистанционно подаваемой команды могут быть переведены в состояние контроля;
  • извещатели с ручным включением — извещатели, которые при помощи ручного переключения на самом извещателе могут быть переведены в состояние контроля;
• извещатели со сменными элементами — извещатели, которые после срабатывания могут быть переведены в состояние контроля лишь путем замены некоторых элементов;
• извещатели без возможности повторного включения (без заменяемых элементов) — извещатели, которые после срабатывания больше не могут быть переведены в состояние контроля.

Автоматические пожарные извещатели по типу передачи сигналов делятся:

• двухрежимные извещатели с одним выходом для передачи сигнала как об отсутствии так и наличии признаков пожара;
• многорежимные извещатели с одним выходом для передачи ограниченного количества (более двух) типов сигналов о состоянии покоя, пожарной тревоги или других возможных состояний;
• аналоговые извещатели, которые предназначены для передачи сигнала о величине значения контролируемого ими признака пожара, или аналогового/цифрового сигнала, и который не является прямым сигналом пожарной тревоги.

ИП 212-141М

Извещатель ИП 212-141М предназначен для круглосуточной и непрерывной работы со следующими приборами:

• ППК-2;
• «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
• ППКОП 0104065-20-1 «Сигнал-20»;
• приборами Гранд Магистр;
• приборами Гранит;
• приборами ВЭРС;
• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические параметры

Прибор по объему невелик — диаметр 9,3 сантиметра, и высота 4,6 см. Вес в сборе составляет 210 грамм. При падении конструкции с потолка физические травмы исключены.

Изготовители гарантируют десятилетний срок службы сигнализатора.

Интервал между моментом задымления и срабатыванием прибора не превышает девяти секунд. Это время в 4-6 раз меньше линейной горизонтальной скорости распространения пожара как в жилом доме, так и в производственном помещении.

Недостаток ИП 212-45 в том, что устройство реагирует и на дым, и на пыль. Для избегания ложного срабатывания прибора, камеру прочищают с помощью пылесоса. Электронную технику пылесосят в режиме «на выдув». Периодичность профилактических мероприятий — один раз в полгода.

Принцип работы извещателя ИП-212-45 (ДИП-45) «Марко»
основан на сравнении электрического сигнала, пропорционального оптической плотности окружающей среды, с пороговым значением, формируемым схемой извещателя. При появлении дыма в оптической камере импульсы инфракрасного излучения, отражаясь от дымовых частиц, попадают на фотоприемник, усиленный сигнал которого сравнивается с пороговым уровнем, и, если превышение над порогом повторяется пять раз подряд, схема регистрирует состояние «Пожар». При этом схема вырабатывает сигнал, поступающий на выходной ключ, который уменьшает выходное сопротивление извещателя, что является сигналом срабатывания для приемно-контрольного прибора. Предназначен для обнаружения загорания, сопровожда ющегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственног о света. Извещатель предназначен для круглосуточной и непрерывной работы со следующими приборами: пультом приемно-контрольным ППК-2 ТУ еУ2.407.003; прибором приемно-контрольным пожарным ППКОПО 51-4-1 ТУ 25-05.2767-81; устройством сигнально-пусковым пожарным УСППО 1041-4-1 ТУ 25.0054.002-88; прибором приемно-контрольным пожарным ППКП 019 20/60 2(ППС-3) ТУ 25-7709.001-87; любыми другими приемно-контрольными устройствами, обеспечивающими напряжение питания в шлейфе в диапа зоне от 9 до 30В и воспринимающими извещение «ПОЖАР» в виде скачкообразного уменьшения внутреннего сопрот ивления извещателя в прямой полярности до величины не более 500 Ом. — Новый дизайн. — Малые габариты. — Высокая чувствительность. — Высокая помехоустойчивость.

Схема крепления с использованием КМЧ-4.

Схема крепления с использованием КМЧ-5.

Функциональные параметры ИП 212-45

• Защищаемая площадь — до 85 кв. м.
• Светодиодный индикатор состояния: в тревожном режиме светится постоянно.
• Чувствительность (порог срабатывания) извещателя соответствует концентрации дыма, обеспечивающей ослабление светового потока в пределах 0,05 … 0,2 дБ/м.
• Инерционность срабатывания извещателя не более 5 с.
• При изъятии извещателя из розетки в шлейфе приемно-контрольного прибора режима формируется сигнал НЕИСПРАВНОСТЬ.
• Возможно подключение выносной оптической сигнализации (ВУОС).
• Расширенный температурный диапазон от -25°С до + 55°С позволяет устанавливать эти пожарные извещатели в неотапливаемых помещениях.
• Степень защиты оболочки извещателя IP30.
• Средний срок службы не менее 10 лет при соблюдении правил технического обслуживания.
• Норма средней наработки на отказ с учетом техобслуживания — 60 000 ч.

Схема подключения ИП 212-45 к двухпроводным шлейфам.

Схема подключения ИП 212-45 к четырехпроводным шлейфам.

Технические параметры ИП 212-45

Монтaж: ПотолочныйЭлeктpопитaниe: 7,5 … 30 В DCЭнepгопoтpeблeниe в дeжуpном peжимe: 50 мАЭнepгопoтpeблeниe в peжимe сpaбaтывaния: Индикaция тpeвоги: Красный светодиодPaзмepы : ?93×60 ммТeмпepaтуpный диaпaзон: -25 … +55 °CBec: 200 гЦвeт пpибоpa: Белый (Любой на заказ)

Обычная городская квартира является довольно пожароопасным объектом. Источником воспламенения может быть все, что угодно — нагревшаяся электропроводка, неисправная бытовая техника или забытый включенный утюг. Наибольшую опасность, в плане возгорания, представляет кухня. Помимо бытовой техники, имеющую большую мощность, там присутствует главная опасность — открытый огонь. Оставленная без постоянного присмотра плита может натворить немало бед. Узнать о возгорании на кухне можно, не подключая дорогостоящую охранно-пожарную систему с множеством проводов. Для использования в домашних условиях хорошо себя зарекомендовал автономный пожарный датчик ИП 212.

Назначение и применение

Датчик пожарной сигнализации ИП 212 предназначается для установки в жилых, административных и хозяйственных помещениях. Его особенностью является отсутствие необходимости привязки к проводам, источникам питания и информационным табло.

Датчик является полностью автономным, энергию он получает от аккумулятора. Пожарный извещатель ИП 212 реагирует на появление в помещении дыма, о чем выдает световой и звуковой сигнал.

Устанавливать этот прибор можно в таких местах:

1. Жилые квартиры. Местом установки может быть кухня, коридор или одна из комнат.
2. Офисы. Чтобы не портить новый ремонт штроблением стен под провода для пожарно-охранной сигнализации, можно воспользоваться именно автономным дымовым извещателем ИП 212.
3. Библиотеки и архивы. Как правило, комнаты, в которых хранятся различные архивные материалы, посещаются очень редко. Помещения эти довольно большие и визуально не просматриваются.

Как правило, все здания и сооружения строятся и сдаются с ремонтом «под ключ». Прокладывание новых коммуникаций сопряжено с затратой времени и финансов. По сути — это ремонт, со всеми его последствиями. Установка автономных датчиков является оптимальным вариантом, как для безопасности владельцев помещений, так и для выполнения требований контролирующих органов.

Для жилых квартир установка таких устройств является уникальной возможностью узнать о возгорании на ранней стадии, когда очаг пожара невелик, и можно ликвидировать его самостоятельно.

Устройство и принцип действия

Пожарный дымовой извещатель ИП 212 имеет довольно простое устройство. Он рассчитан на установку своими руками без привлечения специалистов.

Состоит извещатель из следующих частей:

1. Корпус из белой прочной пластмассы.
2. Печатная плата, являющаяся элементом контроля и управления.
3. Звуковая мембрана.
4. Оптический блок.
5. Световой индикатор.
6. Отсек для аккумулятора.
7. Аккумулятор типа «6F22».
8. Крепежный материал (шурупы и пластиковые дюбели).

Отсутствие высокого напряжения и открытых контактов не требуют специального образования и сложных инструментов для установки и обращения с прибором.

Фотодиод имеет большую чувствительность и прибор срабатывает при минимальной концентрации дыма.

При выявлении дыма датчик выдает световой и звуковой сигнал «ТРЕВОГА». Когда аккумулятор разряжается до критического напряжения, прибор подает соответствующий сигнал. Отключение сигнала осуществляется путем нажатия на кнопку, расположенную на корпусе устройства.

Назначение и условия эксплуатации

Извещатель ИП 212-41М используется для обнаружения задымлений, возникающих в результате загорания в закрытых помещениях. Прибор не способен отреагировать на пламя в здании, изменение температурных условий, влажности, освещения.

Работает извещатель с приемно-контрольными приборами, которые способны обеспечить напряжение питания в ШС от девяти до тридцати вольт. При этом сигнал «Пожар» должен восприниматься ими как скачкообразное снижение сопротивления до значения, не достигающего тысячу Ом. Это могут быть такие приборы, как ППС-3, «Сигнал-20», ППК-2, «Гранит», «Гранд Магистр» и другие. Кроме отечественных могут использоваться и некоторые приборы импортного производства.

Используется ИП 212-41М при температуре в помещении от минус сорока пяти до плюс пятидесяти пяти градусов. Относительная влажность воздуха должна находиться в пределах от девяноста двух до девяноста восьми процентов (при температуре тридцать пять градусов).

Прибор способен работать при воздействии на него потока воздуха, скорость которого не превышает десяти метров в секунду. Помехой не является естественное и искусственное освещение, значение которого ниже 12 тысяч лк.

Диаметр извещателя составляет сто шесть миллиметров. Его высота пятьдесят три миллиметра (вместе с розеткой). Весит прибор двести десять грамм.

Наработка на отказ составляет шестьдесят тысяч часов. Прибор работает круглосуточно без отключения. Срок службы составляет в среднем десять лет.

Устройство и порядок эксплуатации

Дымовой ИП 212-45 — оптический электронный прибор. В дежурном режиме индикатор сигнализатора мигает с частотой 12 раз в минуту. При задымлении внутреннее сопротивление прибора снижается, сигнал передаётся по двухпроводному шлейфу, индикатор светится ярко и постоянно.

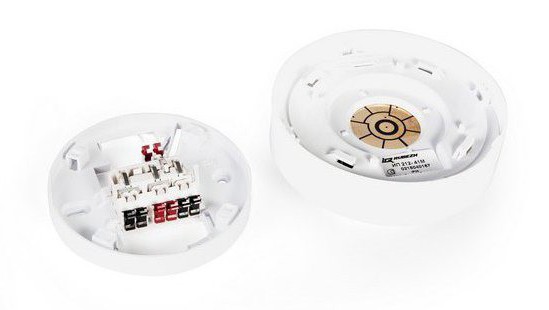

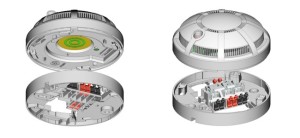

Комплектация пожарного извещателя ИП 212-45 содержит два разъёмных элемента: сигнализатор и розетку.

Конструктивно прибор состоит из вмонтированной в пластмассовый корпус платы с радиодеталями и съёмной дымовой камеры.

Съёмно — разъёмная конструкция эффективна и экономна по времени при монтаже и технической профилактике прибора.

В паспорте изделия обязательно размещена схема подключения ИП 212-45. В приборе — потребителе электроэнергии требуется надёжность электрических контактов. В извещателе контакты без применения винтов, что добавляет безопасности в эксплуатации и сокращает время сборки.

Изъятие прибора из розетки сопровождается формированием в шлейфовом соединении ШС сигнала «Неисправность». Технически подача сигнала достигается запроектированными короткозамкнутыми контактами №3 и №4.

Сигнализатор функционирует 24 часа в сутки без перерывов.

Извещатель пожарный дымовой ИП 212-45 настроен на работу с контрольно — приёмными устройствами, реагирующими на уменьшение внутреннего сопротивления ИП 212-45 и обеспечивающими напряжение в ШС в интервале девять — тридцать вольт.

Технические параметры

Прибор по объему невелик – диаметр 9,3 сантиметра, и высота 4,6 см. Вес в сборе составляет 210 грамм. При падении конструкции с потолка физические травмы исключены.

Изготовители гарантируют десятилетний срок службы сигнализатора.

Интервал между моментом задымления и срабатыванием прибора не превышает девяти секунд. Это время в 4-6 раз меньше линейной горизонтальной скорости распространения пожара как в жилом доме, так и в производственном помещении.

Недостаток ИП 212-45 в том, что устройство реагирует и на дым, и на пыль. Для избегания ложного срабатывания прибора, камеру прочищают с помощью пылесоса. Электронную технику пылесосят в режиме «на выдув». Периодичность профилактических мероприятий – один раз в полгода.

Подключение ИП 212-41М

Питание прибора происходит посредством двухпроводного шлейфа. По нему же передается сигнал о случившемся пожаре. Если включается режим «Пожар», загорается индикатор.

Подключение извещателя возможно через ПКП с четырехпроводной схемой включения. В таких ситуациях к штатной розетке извещателя подключается устройство согласования (типа УС-2 или УС-02).

При подключении к приборам, которые способны определить количество срабатываемых извещателей, дополнительно используется резистор или устройство согласования (типа УС-01).

Перед установкой необходимо проверить ИП 212-41М на его целостность. Если прибор находился при низкой температуре, его необходимо выдержать в пределах четырех часов в помещении. Это предотвратит появление конденсата внутри устройства.

Розетка крепится в месте установки. Далее с учетом полярности подключается шлейф. Зажимы с номерами «3» и «4» подключаются к «минусу». Далее в розетку устанавливается датчик. По завершении работы с помощью приемно-контрольного прибора устанавливается дежурный режим. Чтобы проверить исправность прибора, в дымовую камеру на девять секунд вводится иголка. При правильном подключении загорится индикатор и будет светиться постоянно. Для снятия режима необходимо извлечь датчик из розетки. После этого на извещателе устанавливается рабочий режим, индикатор начинает моргать.

Описание ИП 212-141 (ДИП-141)

Баканов В.

Внешний вид разветвителя Т-образного РТ-2 , в котором реализовано описанное выше техническое решение, представлен на рис.

Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Не утруждая читателей описанием изобретения и его формулой понять принцип работы такого зажима можно по рис. Для обеспечения тактики формирования сигнала «Пожар» по двум сработавшим извещателям в одном ШПС схема подключения извещателей ИП М не может обойтись без токоограничительных резисторов R, соединения с проводниками ШПС которого приходится осуществлять с помощью самонарезного винта на так называемом 5 контакте такой базы.

Вместо добавочного резистора возможно использовать устройство согласования УС, устанавливаемое в розетку извещателя и содержащее резистор номинал определяется при заказе и контактную колодку. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа. Вместо добавочного резистора возможно использовать устройство согласования УС, устанавливаемое в розетку извещателя и содержащее резистор номинал определяется при заказе и контактную колодку. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Читайте дополнительно: Энергетический паспорт здания кто делает

Устройство и принцип работы

Повышение тока в выходных цепях частей шлейфа, что подключены к выходам OUT1 и OUT2, не будет изменять состояние пороговых элементов 3 или 4, но такой прирост тока будет поступать на ППКП и обрабатываться им. В дежурном режиме работы падение напряжения на каждом из этих резисторов будет превышать напряжение переключения пороговых элементов 3 и 4.

Суммарный ток потребления пороговыми элементами 3 и 4 не превышает ток потребления одним активным извещателем. Кроме того, в одну и ту же щель между металлическим контактом и упругой пластмассовой стойкой необходимо было зафиксировать проводники разного диаметра: вывод резистора и проводник шлейфа. В данной базе не были предусмотрены контакты для соединения конечных и токоограничительных элементов. Оно устанавливается в корпусе штатной розетки извещателя. Практически любая попытка организовать отвод от радиального безадресного ШПС приводит к нарушению нормативных требований.

Суммарный ток потребления пороговыми элементами 3 и 4 не превышает ток потребления одним активным извещателем. Поэтому прямое ответвление ШПС с установлением оконечного резистора только в одном конце шлейфа или оконечных резисторов в каждом конце шлейфа удвоенного сопротивления не возможно, потому что будут нарушены требования указанных нормативных документов. Для этого используется устройство согласования УС

В дальних от устройства концах этих двух частей шлейфа устанавливаются оконечные резисторы, сопротивление каждого из них выбирается таким, чтоб при параллельном соединении их обоих оно составляло рекомендованное сопротивление оконечного резистора для обычных радиальных ШПС. Оно устанавливается в корпусе штатной розетки извещателя.
пожарные датчики — контроль питания. (часть 3)

Преимущества пожарного извещателя ИП 212

Несмотря на небольшие размеры и ограниченные возможности, дымовой извещатель обладает множеством положительных особенностей.

Так, к числу достоинств этого прибора, относятся такие:

• простота и надежность;
• ценовая доступность;
• полная автономность и независимость от внешних источников питания и контрольных устройств;
• эстетичный вид, который не испортит интерьер помещений;
• отсутствие необходимости в проводке;
• быстрота реакции на появление дыма;
• простота установки;
• легкость в обслуживании;
• безопасность для людей и животных;
• долговечность.

Пожарный датчик ИП 212 может быть использован в качестве временной или мобильной пожарной сигнализации, когда помещение используется в течение короткого времени.

Правила эксплуатации

Извещатель ИП 212-41М необходимо оберегать от попадания на него пыли, влаги, механических воздействий. При проведении ремонтных работ его необходимо закрыть колпаком.

Каждые полгода прибор необходимо очищать от пыли. Это позволит избежать ложных срабатываний из-за запыленности. Для этого очищается дымовая камера. Она находится под крышкой прибора. Дымовая камера очищается несильным потоком воздуха (до двух килограмм на сантиметр кубический) или с помощью кисточки. Саму крышку дымовой камеры можно помыть под водой и полностью высушить. Ее можно использовать дальше. Данные виды работ должны проводить специально обученные люди.

При соблюдении всех правил и рекомендаций, описанных в инструкции, прилагаемой к извещателю, ИП 212-41М будет служить не менее десяти лет.

Технические характеристики

Извещатель ИП 212-41М определяет оптическую плотность воздуха в помещении. При появлении дыма происходят изменения в инфракрасных лучах, которые отражаются от частичек дыма. Эти изменения и фиксирует устройство. Пределы светового потока, которые способен обнаружить прибор, составляют от 0,05 до 0,2 дБ/м. После появления задымления извещатель способен обнаружить его в течение девяти секунд.

О режиме, в котором находится устройство, говорит индикатор. В дежурном режиме индикатор мигает с интервалом от четырех до шести секунд. В режиме «Пожар» индикатор светится постоянно. После устранения задымления индикатор продолжает гореть. Отключить его можно через приемно-контрольный прибор. Для этого необходимо отключить питание на время, превышающее две секунды.
