Всё про фишки для автомобильных магнитол

Для этого нам понадобиться:

Универсальный адаптер K-L-Line BM9213 USB МАСТЕР КИТ для тюнинга автомобиля с инжекторным двигателем, карбюратор вы им не чипанете,

подробнее о нем и как приобрести его можно прочитать тут ещё для адаптера для вас пригодится драйвер виртуального COM порта для Win XP, Vista можно скачать тут , так же можно использовать другой адаптер VAG COM USB KKL v409.1 приобрести который можно у наших партнеров это тот же K-K-Line адаптер исключительно в корпусе и за забавные средства.

дальше для прошивки «чиповки» нам пригодится ChipLoader 1.96 так же вы сможете использовать более новейшей версии ChipLoader 1.97.7 да и прошедшая размеренно работает, так что не вижу необходимости воспользоваться новым.

во вкладке Помощь > Справка вы найдете Руководство пользователя, так же зайдите в опции и уберите все галочки как показано на рисунке выше. Для того что бы блок начал шиться его необходимо доработать по аннотации, в Руководство пользователя, там всё тщательно описано.

Читайте так же

Ещё для вас пригодятся прошивки, если для вас просто охото испытать чипануть то для начала можно испытать халявными Тюненгованные прошивки Ваз, но рекомендовал бы сходу шить нормальными Коммерческие прошивки ВАЗ, разница значимая.

Recommendations

Comments 32

Всем спасибо все получилось ! Правда первый провод без клеммы выдернул … Первый блин комом как говорится )))

Я обычной часовой отверточкой)как до упора вошла значит усик отогнулся)не нужно особо ни какой снаровки.и делать так достаточно быстро)я так много проводов уже делал)

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

А я просто пинцет медицинский тонкий пихаю до щелчка а потом тяну.Ну или 2 тонких 6гранника

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

главное просто так со всей дури скрепку или иголки не запехивай, провод с контактом с обратной стороны подтолкни, как будто вставляешь, и потом скрепку. Так больше шансов.

главное просто так со всей дури скрепку или иголки не запехивай, провод с контактом с обратной стороны подтолкни, как будто вставляешь, и потом скрепку. Так больше шансов.

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

Спасибо всем за ответы ! пойду пробовать )))

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

две иголки от шприца — надо отогнуть стопорок усик на контакте с двух сторон, потом выталкивать в сторону провода

по краям контакта слева справа есть зазор, толстую скрепку справа и слева размыкаешь замки контакта и тянешь контакт на себя)

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

оричневый 1,серый 3,серо красный 4,синий 5,серо голубой 6,2 пустой

Читал и пробовал как тут написано … Видать что то не правильно делал … Пойду попробую еще разок )))

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

Аккуратно шилом выталкивай

Куда шило в центр впихивать ? Или с боку где то ? )))

А не подскажешь куда какие провода переставить ?Вот тема моя www.drive2.ru/communities…w-passat-b3/forum/5458636

прости, но с кнопками ЭСП я не работал. просто нет ЭСП на моём пассике

ну я думаю есть люди которые подскажут )))

Надеюсь что есть такие )))

Куда шило в центр впихивать ? Или с боку где то ? )))

С боку старайся выдавливать сам контакт как бы, они же губки эти распираются в 2 стороны, твоя задача их выпихнуть.

Куда шило в центр впихивать ? Или с боку где то ? )))

Берешь обычную канцелярскую скрепку, разгибаешь её в длину, концы молоточком плющишь, потом сгибаешь скрепку буквой U, что бы сплюснутые концы были параллельно друг-другу. Зажимаешь эту скрепку в тиски (так удобней, а то рук не хватает), чтобы концы торчали из тисков 2см, одеваешь на скрепку фишку в тот контакт который нужен. На твоем предпоследнем фото хорошо видно: именно с этой стороны, в две дырочки по обеим сторонам контакта. Немного двигая фишку, стараешся нажать на усики контакта внутри, при некоторой сноровке это получается на ура. Вытащишь один контакт, увидишь его и все потом будет проще…

Pin extractor. Извлекаем Pin’ы из разъемов

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.

Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.

Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.

Пришли экстракторы в обычном полиэтиленовом пакетике.

В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.

Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.

В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:

К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно. Кольца покрыты чем-то черным, не то пластиком, не то резиной. Покрытие в меру мягкое, не скользит в руках. Одел все экстракторы на одно комплектное кольцо и понял, что так делать нельзя. Из кольца получился щетинистый ёж, который толком в руки не взять.

Теперь о размерах: 1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.; 2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.; 3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.

В общем, ни одна колодка не устоит

Как узнать какой ЭБУ установлен на Ладе Гранта

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

2. катушки системы зажигания;

3. дроссельного механизма;

4. датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

1. Отключаем массу АКБ.
2. Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
3. Изготавливаем вот такой “паук” (провода рекомендую подписать)
4. Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
5. вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)

6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

• Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
• Включаем первый выключатель (разрешение программирования) B2 A4
• Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
• Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
• должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
• Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
• Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
• кода копирование закончилось
• нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем

Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”

• Ждем окончания загрузки( у меня грузилась 4 мин) как выскочит окошко операция успешно завершена.
• Закрываем WinFlashECU.
• Отключаем питание.
• И только после отсоединяем провода.

Как прошить ЭБУ Bosch 7.9.7

Тут я для вас расскажу как можно прошить «чипануть» ЭБУ Ваза 21703 Лада приора, потому что я сам решил не платить не кому средств и сделать это сам, все вышло и отлично работает, а те кто гласит и стращает что ничего у тебя не получится просто желают вынуть из вас средства!

Не буду лгать, для вас прийдеться всё равно потратиться в районе 1000р. на приобретение адаптера и прошивки, но это того стоит, после вы можете для себя залить всякую прошивку на ваш вкус и сделать это друзьям за не огромную плату и средства возвратиться, и пива по пьете.

Как правильно разобрать компьютер

Для начала нужно обязательно отключить питание от
системного блока, выдернув кабель из его блока питания как показано на картинке
ниже.

• Отключение кабеля питания
• Отключение кабеля питания

Потом отсоедините все остальные кабели от устройств,
подключенных к системному блоку. Не волнуйтесь если забудете откуда какой
кабель, при подключении вы просто не сможете вставить его в неподходящий
разъем.

Снятие крышке системного блока

Затем необходимо разобрать корпус компьютера. Для
этого с задней стороны системного блока откручиваем 4 винта крепления крышек
корпуса системного блока

Винты крепления крышек системного блока

и движением в сторону или вверх (в зависимости от модели
корпуса) снимаем крышки.

Снятие крышек корпуса в сторону

После снятие крышек наш системный блок в разобранном виде выглядит как показано на фото ниже

Компьютер в разобранном виде

Первым делом необходимо почистить компьютер, ведь пыль
находящаяся в нем очень плохо сказывается на работе всех компонентов и часто
приводит к сбоям в работе.

О том как это сделать написано в статье «Как чистить компьютер».

Отключение проводов и шлейфов

Необходимо отсоединить все провода и шлейфы от устройств внутри системного блока, как показано на фото ниже. На разъемах, которых есть язычки (питание видеокарты и материнской платы, SATA кабель) перед их отсоединением необходимо его зажать.

• Отсоединение питания от материнской платы
• Отключение питания от материнской платы
• Отключение кабеля питания и данных от жесткого диска
• Отсоединение кабеля питания и данных от привода компакт-дисков
• Отключение пинов передней панели и кабеля SATA от материнской платы
• Отсоединение питания видеокарты

Особое внимание следует уделить на подключение панели к
материнской плате. Если планируете дальнейшую сборку этого системного
блока, то запомните как подключены пины

Если вы все-таки не запомнили или
устанавливаете новую материнскую плату, то возьмите документацию к ней и
найдите схему подключение передней панели к материнской плате там.

Схема подключение передней панели к материнской плате

Документация идет в комплекте с материнской платой, но если
ее нет или она утеряна, то всегда можно ее найти на официальном сайте
производителя. Модель и производителя материнской платы можно найти на ней, как
показано на фото ниже.

Как узнать модель материнской платы

После того как все устройства отключены можно их извлекать.

Как вставить провода в фишку

Привет! Хочу рассказать о разборке разъемов этого типа. Используются они в автомобилях концерна повсеместно и отличаются лишь количеством ножек. Самые мелкие — двухконтактные. Бывают варианты исполнения и с одним контактом, но они все равно идут в корпусе двухконтактника.

Итак, что нужно. Нужна шлицевая отвертка (в народе минусом зовется), достаточно мелкая, чтобы пролазила в зазоры разъема и что-нибудь острое типа шила, булавки и т.д. Я использовал две булавки, так удобнее.

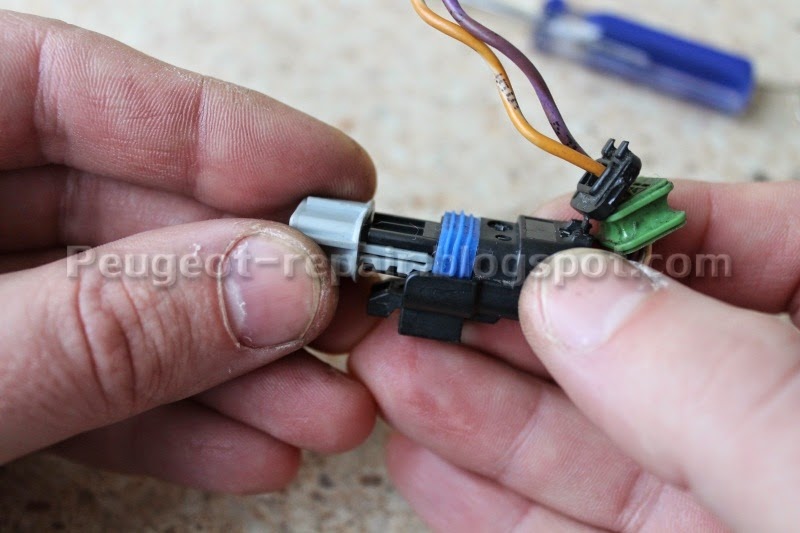

Первым делом нужно открыть заднюю крышку разъема. Для этого подковыриваем ее отверткой сбоку.

. и отщелкиваем вверх.

Теперь просовываем через нее провода и отводим на бок.

Теперь выковыриваем резиновый уплотнитель. С ним особенно аккуратно. Поддеваем его отверткой по кругу.

. и вытаскиваем из разъема.

Теперь нужно снять так называемый ключ разъема. Выполнен он на передней части разъема отдельной деталькой. В моем случае это деталь из светлого пластика, но встречаются и другие цвета.

Крепится он двумя ушками-защелками, расположенными в недрах разъема. Доступ к ним есть с обратной стороны. Берем булавку (или то, что подобрали вы) и впихиваем в пазы, расположенные ближе к краям разъема.

Вставляем еще одно булавку, чтобы одновременно открыть обе защелки и вытащить ключ.

Ну, тянем, не стесняемся)))

На фото, кстати, видны эти защелки. Самое сложное позади. Осталось вынуть сами зажимы из разъема. Тут уже просто. Той же булавкой нужно подковырнуть две защелки. Одну сверху:

И вытаскиваем провод из разъема.

Вот и все. Дальше уже по ситуации, чистим и подгибаем ножки. Там все просто.

Если же разъем сильно поврежден коррозией или просто разрушен его необходимо будет заменить целиком. По разборкам ездить совсем не обязательно, можно просто купить новый. Для этого регистрируемся на сайте http://public.servicebox.peugeot.com/. После выбираем наш автомобиль, идем в раздел Каталог резьбовых деталей, крепежа и элементов электрических соединений.

В открывшемся окне выбираем Россия, и дальше в раздел Элементы электрических разъемов.

Выбираем искомый элемент, выписываем его номер и с ним уже идет либо к дилеру, либо в любой другой магазин, способный привезти искомую деталь.

Чуть позже еще загружу видео, будет на этом месте.

Расположение ЭБУ Лада Гранта

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

• Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
• Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
• Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Автомагнитолы без штекера: определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.

Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.

Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

• передняя левая, передняя правая;
• задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.

Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.

Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники.  Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

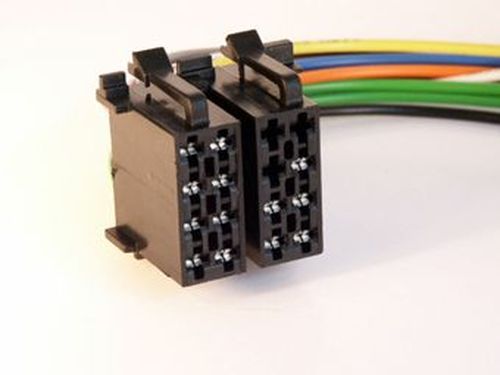

Разъем автомагнитолы EURO ISO

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол
