Катушка для кабеля

Применение крана для размотки кабелей

При проведении работ на строительно-монтажных площадках, на которых имеются подъемные краны или возможен подъезд автомобильного транспорта, в частности автокрана, разматывание кабельно-проводниковой продукции допускается с их использованием. Для этого необходимо правильно произвести строповку катушки через трубу, которая будет играть роль отдающей оси.

Преимуществами данного способа являются:

• применимость для работы с любым весом барабана с кабелем;
• возможность подъема на нужный этаж;
• допустимость работ, как в горизонтальной, так и в вертикальной плоскости.

Главным условием использования кранов для размотки кабельно-проводниковой продукции является надежное стропление, исключающее падение барабана.  Однако размотка кабеля непосредственно с подвешенного барабана производится крайне редко и в самых исключительных случаях. Основное назначение крана (кран-балки, тельфера) – поместить катушку на стойки.

Устройства для разматывания кабельно-проводниковой продукции

Приспособления, на которых размещается барабан для размотки с него кабеля, могут быть очень простыми, изготовленными в виде металлической конструкции из упорных стоек и расположенной между ними перекладины, на которой размещается бобина. Могут использоваться и сложные устройства, сочетающие в себе узлы и механизмы, облегчающие процесс тяжения даже с больших и тяжелых катушек.

Размотчик барабанов UNIROLLER 500 rol 90101

Устройство UNIROLLER 500 малогабаритный размотчик кабеля с небольших барабанов весом до 140 кг

Легкое передвижное устройство для размотки катушек весом до 140 кг с небольшим диаметром. Модель снабжена четырьмя роликами, с помощью которых может передвигаться самостоятельно вместе с размещенной на ней кабельной бобины. Вес изделия составляет 8 кг при габаритах: длина 53 см, ширина 55см, высота 10 см.

Размотчик барабанов UNIROLLER 700 rol 90102

Данная конструкция применяется для работы с кабельными катушками диаметром от 0,5 м до 1,8 м и массой до 1,5 т. Она состоит из двух частей, которые обладают малыми габаритами и легко доставляются к месту монтажа любым транспортом. Устройство допустимо к применению даже в очень стесненных условиях. Размеры составляют 120,6х27,7х19,5 см (длина-ширина-высота), общий вес – 34 кг (каждая часть – 17 кг).

Устройство UNIROLLER 700 размотчик кабеля с барабанов весом до 1,5 тонн, диаметром до 1,8 метров. Изделие может использоваться внутри зданий, а также на улице, при установке на ровную твердую поверхность.

Модель UNIROLLER 900 rol 90121

Устройство с гидроподъемником предназначена для проведения действий по намотке-размотке кабельной продукции с барабанов диаметром до 2,2 м, массой до 6,0 тонн. Она состоит из пары металлических опор, которые оснащены двумя колесами и гидравлическим подъемным устройством каждая. Между ними располагается труба, играющая роль оси для подвешивания катушки.  Высота каждой опоры 112 см, вес – 45 кг. Длина оси 185 см.

Конструкция UNIROLLER 900 применим для работы с большими и тяжелыми кабельными барабанами массой до 6,0 тонн

Особенности разматывания кабелей при отрицательных температурах

Существуют марки проводников, изоляция которых изготовлена специально для северных климатических условий. Такие изделия допускаются к прокладке при температурах до -50 °С. Однако основная масса изделий утрачивают эластичность изоляции при отрицательных значениях температур окружающей среды, что может привести к их повреждению в процессе укладки. Поэтому не рекомендуется проведение таких работ в зимний период.

Если необходимость разматывания все же возникла, то любым манипуляциям с проводом должно предшествовать его прогревание. Оно проводится либо в помещении, либо обогреваемой палатке, куда помещается бухта. Длительность прогрева прямо зависит от достигаемой температуры:

• +5-10°С – не менее 3 суток;
• +10-25°С – минимум 1 сутки;
• +25-40°С – достаточно 18 часов.

Кроме того прогрев кабеля может производиться трехфазным током. Пропускаемый для прогрева через бухту электрический ток не должен превышать 75% допустимого для марки проводника и сечения жил. Также необходимо отслеживать температуру наружного покрова изоляции – она не должна повышаться более 20°С.

Основные способы размотки

В зависимости от сечения кабеля, его жесткости, наличия защитной оболочки, его разматывание производится с помощью подвижных, стационарных или ручных механизмов. Они должны обеспечивать подъем барабана и его свободное вращение, исключающее разрывную нагрузку на проводник.

Таким образом, процесс может осуществляться с применением:

• специального прицепа (кабельного транспортера);
• обычного транспортного средства (автомобиля, трактора);
• лебедки (электроприводной, ручной);
• вручную (на незначительные дистанции).

Эти способы являются наиболее часто применяемыми, и каждый из них нуждается более подробном изучении.

Использование специализированной техники

Прицепы для перевозки и укладки кабеля эффективно применяются для размещения проводника открытым способом или с помещением в грунт (подготовленные траншеи – трассы). Особенно практично использование при работе с продукцией в жесткой и бронированной защитной оболочке.

Кабельный транспортер служит для перевозки барабанов с кабелем и для размотки проводника при его укладке

Единственным минусом специальных прицепов является их немалая стоимость. Поэтому основными пользователями этой техники выступают предприятия, специализирующиеся на выполнении больших объемов работ.

Использование транспортного средства

Часто применяемая практика — размотка кабеля с помощью машины или трактора. Возможны два варианта действий:

1. Барабан устанавливается на металлической конструкции, допускающей его свободное вращение в кузове или на лафете. Свободный конец надежно закрепляется в начале линии, а размотка происходит при движении транспорта к точке назначения
2. Барабан устанавливается и закрепляется на вращающемся устройстве, а свободный конец кабеля цепляется к автомобилю, которым производится тяжение.

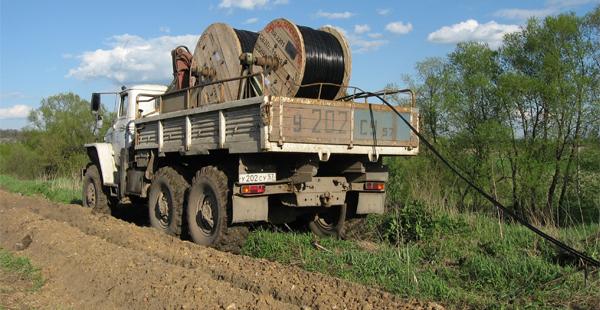

Размотка кабеля с машины может вестись на большие расстояния при условии постоянного контроля

Применение лебедки для размотки

Этот вариант очень удобный в плане практичности, но ограничивает действия на больших расстояниях, которые ограничиваются длиной троса на лебедке. Универсальность способа заключается в возможности прокладки проводника через трубы или полостные элементы конструкций, а также применимость как для горизонтальной протяжки, так и для вертикальной. Кроме того, при вертикальной размотке, движение может производиться в любом направлении – сверху или снизу.

Проведение работ вручную

Ручное разматывание схоже с предыдущим способом работ с лебедкой, но существенно ограничивается расстоянием, которое при работе с тяжелыми изделиями может составлять немногим больше 20 м. Очень часто такой метод комбинируется с другими способами. То есть кабель руками протягивается через какую-нибудь конструкцию или полость, а дальнейшее тяжение производится механизмом.

Размотка кабеля руками может проводиться разными способами, но она ограничена по протяженности

Кабельные домкраты для намотки и размотки

По принципу действия домкраты, применяемые для размотки или намотки кабелей, делятся на:

• гидравлические, действующие за счет давления жидкости внутри рабочего цилиндра;
• резьбовые, осуществляющие подачу путем движения винта по резьбе через гайку;
• рычажные, работающие по принципу рычага, используя разницу длины ложемента и основного плеча.

Можно рассмотреть действие конструкций на конкретных примерах:

1. Модель ДГ 20 (домкрат гидравлический). Назначение – работа с кабельными барабанами D 2-3,5 м, весом до 20 т. Масса устройства – 520кг
2. Модель ДВ 26-5 (домкрат винтовой). Назначение – подъем для разматывания катушек с кабелем D 0,8-2,6 м, весом 5 т. Масса устройства 180 кг
3. Механические (рычажные) модели в основном применяются для подъема барабанов небольшой массы с их последующим размещением на стойки.

Винтовой кабельный домкрат позволяет поднять барабан над уровнем земли для размотки и укладки кабеля

Основные способы

Для того чтобы размотать кабель своими руками используют стальную ось, которую вдевают через отверстие в катушке. Габариты стальной оси зависят от того, какие размеры имеет барабан. Как правило, такие оси идут в комплекте с транспортерами и специальными автомобилями.

Существуют различные способы разматывания кабельной продукции. К основным относят:

1. Размотка с транспортера или специального автомобиля (например, трубоукладчик), который двигается. Если такой механизм отсутствует, то можно использовать специальные сани, которые передвигаются с помощью трактора или тягача. Разматывание осуществляется в траншее. Катушка устанавливается на транспортере или в кузове автомобиля. Также ее можно установить на специальную планку трубоукладчика. Применяется в тех случаях, когда у конструкции есть возможность передвигаться вдоль траншеи, а также в тех случаях, когда внутри траншеи нет различных препятствий, через которые необходимо будет протягивать провод.
2. Размотка с помощью автомобиля или трактора. На одном из концов траншеи устанавливается барабан, который в свою очередь крепится к трактору или автомобилю, которые будут тянуть кабель. Применяется такой способ, также как и первый, а именно в местах, где конструкция перемещается свободно вдоль траншеи и внутри траншеи отсутствуют трубы или блоки, через которые необходимо протягивать провод.
3. Размотка с помощью каната и приводной лебедки. На один из концов линии размещается барабан с проводкой. Кабель разматывается по роликам каната специальной лебедки вдоль траншеи. Она может быть либо с ДВС (двигатель внутреннего сгорания), либо электрифицированная. Используется в тех моментах, когда раскатывать с движущего устройства невозможно по различным причинам.
4. Размотка вручную. Способы 3 и 4 похожи, разница лишь в том, что в этой методике подойдет ручная лебедка. Такая схема применяется для прокладки кабельной продукции на небольшие расстояния, когда приводное приспособление нет возможности использовать (например, отсутствует электроэнергия).
5. Применение лебедки с роликами. Применяется для того, чтобы размотать кабель в производственных помещениях для прокладывания по конструкциям на горизонтальных участках. Суть такой методики заключается в следующем: на домкрат устанавливается оборудование, которое разматывает кабель электролебедкой с роликами.
6. Размотка без использования роликов, вручную. Электрокабель разматывается вручную. Используется при установке проводки на незначительное расстояние при использовании небольшого количества проводов. Например, когда прокладывается один провод на расстояние до 100 м.
7. Подъем с использованием лебедки. Применяется при прокладке проводов внутри помещения на вертикальных участках. Бухта (барабан) устанавливается на домкрате на нижней отметке, лебедка устанавливается на верхней отметке. Подъем осуществляется за счет тяжения стальным канатом проводки.
8. Спуск. Барабан в этом способе устанавливается на верхней отметке. К стальному канату, который разматывается, по мере опускания крепится кабель с помощью зажимов. Используется такой способ на трассах смешанного или вертикального типа, когда есть возможность использовать для подъема механизм для поднятия катушки на верхнюю отметку.
9. Размотка с использованием лебедки. Такая методика применяется на вертикальных дистанциях, когда необходимо проложить проводку сквозь блоки междуэтажных перекрытий или через трубы. Для этого барабан или бухта размещается на одном из концов траншеи, лебедка крепится на другом конце. Размотать приспособление необходимо при помощи тяжения его канатом.
10. Ручное разматывание. Способы 10 и 9 похожи. Отличие заключается лишь в том, что нет необходимости использования такого устройства, как лебедка. Также, эти способы похожи и по сфере применения. Используется при длине труб до 20 м.

Возможно вам будет интересна информация о том, как проводится обработка кабельных трасс огнезащитным составом, о чем вы можете узнать из нашей статьи!

Изготовление домкрата своими руками

Домкрат для подвешивания кабельных барабанов может быть изготовлен самостоятельно, при соблюдении некоторых условий. Для создания подобной конструкции понадобится швеллер толстостенная труба D 50 мм, две резьбовые М 22 шпильки длиной по 40-50 см, 2 гайки М 22, сварочный аппарат.

1. К отрезку швеллера длиной 60 см, по средине под углом 90° приваривается труба длиной 50 см
2. В верхней части трубы вваривается втулка, таким образом, чтобы винт, плотно проходя сквозь ее отверстие, помещался внутрь трубы
3. К одному концу винта приваривается кусок швеллера, образуя ложе
4. На другой конец винта, до ложа накручивается гайка с приваренным к ней воротком
5. Свободный конец шпильки помещается во втулку и опускается в трубу
6. Вторая стойка изготавливается таким же образом
7. Для большей устойчивости в стороны от трубы можно приварить дополнительные упоры
8. На ложа между двумя стойками укладывается труба, которая продевается в отверстие барабана. Вращая гайки посредством воротков, шпильки выдвигаются из труб, поднимая перекладину с катушкой.
