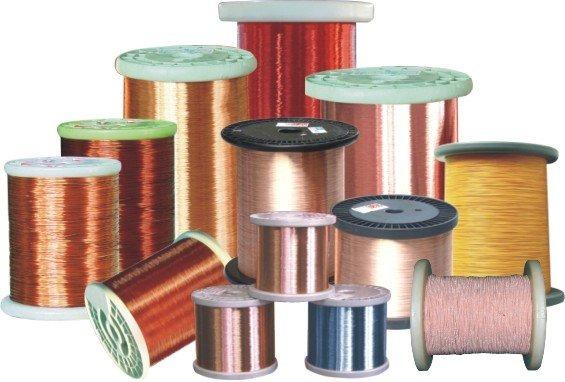

Особенности обмотки кабеля

Маркировка проводов

Этикетка с маркировкой на заводской упаковке провода украинского производства

Маркируются они несколькими буквами и цифрами, после марки обычно обозначают диаметр сечения.

У медных проводов первой идет буква П (провод), алюминиевые обозначаются АП, для сплавов сопротивления есть свои обозначения. Затем идет обозначение изоляции, обычно по начальным буквам материалов ее составляющих и количества слоев. У прямоугольных проводов, в конце ставится буква П (прямоугольный) дальше может следовать через дефис еще цифра, отличающая типы.

Например ПЭЛШКО — Провод Эмаль Лак Шелк Капроновый Одинарный, медный провод покрытый лаковой эмалью, и дополнительно изолированный одним слоем капронового шелка.  Если бы было два слоя, то стояла бы буква Д (двойной).

Дальше рассмотрим более подробно все распространенные разновидности изоляции, не захватывая ее редкие типы, предназначенные обычно для работы в особых условиях или специальных устройств.

Изоляция бумагой

Бумажная изоляция прямоугольного провода для трансформаторов

Такие провода, из-за низких диэлектрических свойств, обычно применяют в низковольтных устройствах, комбинируют с другими материалами. Бумага для их производства применяется специальная: кабельная или телефонная.

Широко используют  обмоточный провод в бумажной изоляции для маслонаполненных трансформаторов. В них масло не только охлаждает обмотки, но увеличивает сопротивление на пробой. Пример маркировки АПБ — алюминиевые обмоточные провода в бумажной изоляции.

Волокнистая и пленочная изоляция

Изоляция натуральным шелком

Для нее используют различные волокна и пленки: как натуральные (хлопок, шелк), так и синтетические. Они выдерживают большие механические нагрузки, чем провода обмоточные с бумажной изоляцией, но проигрывают им по толщине.

Изготавливают чаще всего многослойной намоткой волокон на проводник. Возможен вариант и когда нити переплетают — такой метод применяют для больших диаметров. Пленка наноситься пропусканием через ванну с жидким изоляционным материалом. Для улучшения свойств, такую изоляцию комбинируют с эмалью, или той же бумагой.

Обозначения материалов обмоток следующее:

• асбест — А;
• аримид — Ар;
• хлопок — Б;
• лавсан — Л;
• капрон — К;
• трилобал — Кп;
• пластмасса — П;
• стекло — С;
• стекло с полиэфиром — Сл;
• фторопласт (тефлон) — Ф;
• натуральный шелк — Ш.

Пример: провода ПББО — обмоточные провода с бумажной изоляцией, слой которой усилен слоем намотанной хлопчатобумажной пряжи.

Эмаль

Эмаль в качестве изоляции

Эти провода используются чаще всего. Практически все обмотки трансформаторов и катушек индуктивности в электронных устройствах наматываются ими. На фото в начале статьи показаны катушки этих проводов заводской упаковки.

Применяются они в широко распространенных электромеханических приборах. Почти каждый встречаемый нами стандартный двигатель, генератор, или контактор, не предназначенный для работы в особых условиях, скорее всего, будет иметь катушки, в которых используются обмоточные провода с эмалевой изоляцией.

Достоинство этого вида изоляции — малая толщина защитного слоя и простота нанесения. Достаточно окунуть провод в эмаль. Обозначают изоляционный материал буквой Э, за которой следующая показывает тип эмали.

1. Полиамид — Ан.
2. Винифлекс — В.
3. Полиамидофторопластовая — И.
4. Л — лакостойкая эмаль на масляной основе. Самый распространенный тип. Это не оговорка имеется в виду устойчивость именно к воздействию электротехнического лака, точнее растворителей входящих в его состав. Дело  в том, что катушки для дополнительной защиты и механической фиксации проводников после намотки пропитывают лаком. Эмаль не должна терять свойств после проведения этой операции.
5. Полиэфирцианураатимидная устойчивая к фреонам — Ф. Провода обмоточные с эмалевой изоляцией этого типа используют для обмоток охлаждаемых фреонами.
6. Полиэфирная — Э.
7. Полиэфиримидная — ЭИ.

Также отличают провода по максимальным температурам, которые выдерживает их покрытие без потери своих свойств. Делят их на группы (индекса) — 105, 120, 130, 155, 180, 200, 220 и выше оС соответственно.

Какие еще особенности изоляции могут указываться в маркировке

Кроме типа материала для изоляции и количества его слоев, дополнительно в маркировке может указываться:

1. То, что она усиленная — У.
2. Утонченная — I.
3. Покрытая слоем дополнительного лака по поверхности — Л.

Измерение сечения проводников по диаметру

Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.

Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.

Приборы и процесс измерения

Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

Внешний вид механического микрометра

В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

Замер диаметра механическим штангенциркулем

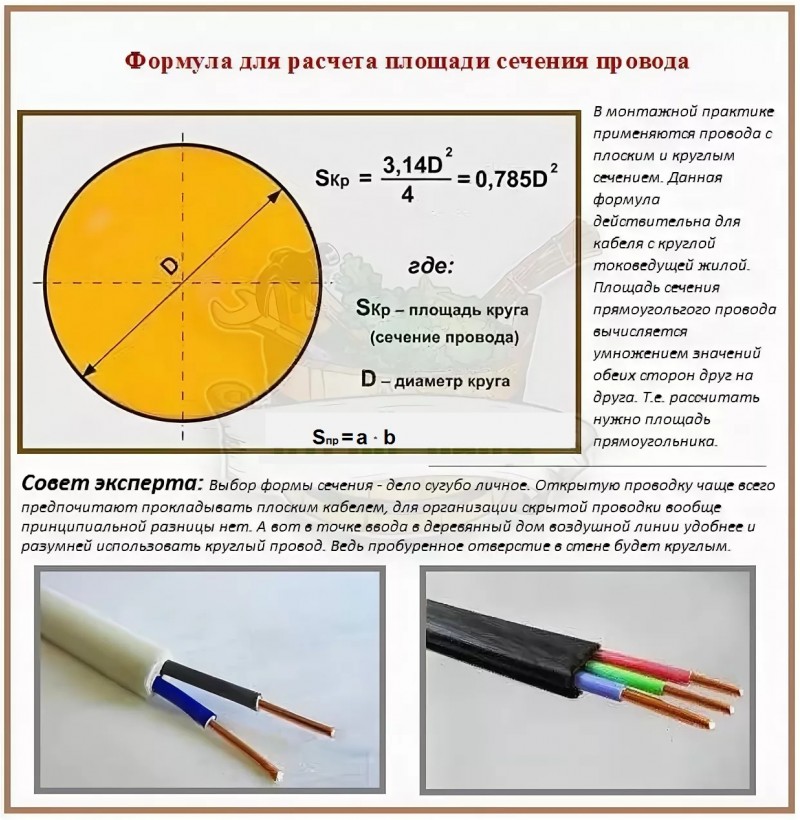

Определение сечения провода по диаметру совершается по следующей формуле:

S = (3,14/4)*D2, где D – диаметр провода.

Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:

Sобщ= S1 + S2 +…+Sn, где:

• Sобщ – общая площадь поперечного сечения;
• S1, S2, …, Sn – поперечные сечения каждой жилы.

На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

Определение диаметра жилки цифровым штангенциркулем

При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:

1. Очистить изоляционный слой жилы;
2. Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
3. Произвести замер длины намотки;
4. Разделить полученную величину на количество витков.

Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон

Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.

После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.

Измерение диметра проводникового изделия посредством линейки

Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.

Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.

Таблица соответствия диаметра провода сечению провода

Диаметр проводникового элемента, мм	Площадь сечения проводникового элемента, мм2
0,8	0,5
0,9	0,63
1	0,75
1,1	0,95
1,2	1,13
1,3	1,33
1,4	1,53
1,5	1,77
1,6	2
1,8	2,54
2	3,14
2,2	3,8
2,3	4,15
2,5	4,91
2,6	5,31
2,8	6,15
3	7,06
3,2	7,99
3,4	9,02
3,6	10,11
4	12,48
4,5	15,79

Назначение провода

В отличие от монтажных и установочных, обмоточный продукт применяется только для определенных целей. При этом каждая категория используется в зависимости от технических характеристик — материала токопроводящих жил, типа использованной изоляции, физико-механических характеристик и нагревостойкости. Разновидности провода в зависимости от его предназначения:

• ПЭЛ — медный, с изоляцией из масляных лаков, применяют в электроприборах — для изготовления рамок и катушек;
• в радиотехнике и промышленном приборостроении чаще необходимы изделия с эмалированным покрытием и высокой устойчивостью к внешней агрессивности, электроизоляционными свойствами;
• провода с волокнистой или комбинированной изоляцией предназначены для электродвигателей и других устройствах, в которых есть вероятность превышения механического воздействия, но не имеет значение толщина изолирующего слоя.

Необходимость самостоятельно перемотать определенную деталь в устройстве, означает для ремонтника или радиолюбителя тщательный подбор необходимого материала по маркировке производителя и техническому регламенту.

Виды обмоточного провода

Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².

Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.

При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:

Сечение кабеля, мм²	Проложенные открыто	Проложенные в трубе
	медь	алюминий	медь	алюминий
	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт	ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5.3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28

Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.

• Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Что это такое

В современной реальности невозможно обойтись без электроэнергии. Она поступает к потребителю из источника, который ее передает или генерирует. Многопрофильность использования закономерно предусматривает и множество видов, обеспечивающих функциональность. Поэтому разнообразие кабельных изделий поражает воображение дилетанта. Есть провода, выводящие и соединительные, автомобильные и авиационные, провода связи и те, которые предназначены для установки воздушных линий. Общее у них — наименование (провод) и буква П в маркировке, указывающая на принадлежность электротехнического изделия к определенной категории проводов.

Две наиболее распространенные категории — обмоточный и монтажный провод. Как и следует ожидать из названия, обмоточные типы применяются для обмотки: в катушках, трансформаторах, электромоторах и электрогенераторах, электромагнитах, якорях коллекторных машин аппаратах, приборах. Это — определенное количество витков провода, используемое для создания электрической цепи. Габариты, предназначение, место применения устройств отличаются многообразием. Отсюда и огромное количество видов обмоточных проводов, их вариабельность, невозможность дифференциации электротехнического изделия по одному признаку.

Примерная классификация может составляться по следующим особенностям:

• количеству токопроводящих жил (от одной до нескольких, обычно называемых многожильными, с количеством более трех);
• материалу изготовления жил для проводки тока — из меди, алюминия или комбинированных сплавов (нихрома, изготовленного из никеля и хрома);
• геометрии сечения — провод в разрезе может быть круглым или прямоугольным;
• материалу изоляции — волокнистому, эмалевому, комбинированному, состоящему обычно из нескольких слоев изоляционного покрытия разного типа).

Обратите внимание! Все особенности материала, его характеристики, отражаются в маркировке. Техническая информация указывает на тип изделия (П — провод), первая буква аббревиатуры, медная или алюминиевая изготовленная из сплава, проволока обозначена в конце ряда букв (А- алюминий, НХ — нихром)

Есть целый перечень сокращений, указывающих на материал изготовления изоляционного слоя.

Для чего нужно знание особенностей проводов для обмотки

Многие делают ремонты своими руками, или собирают самодельные конструкции. Часто сгоревший электродвигатель перематывают самостоятельно, наматывают электромагниты (соленоиды) трансформаторы, магнитные антенны и катушки индуктивности для радиоэлектронных устройств. При этом учитывают только диаметр провода и количество витков (эти характеристики можно узнать в справочниках, пособиях по ремонту или рассчитать).

• Но часто важны не только они, но и тип провода — а он может и не указываться. Например, нужное количество витков из-за того, что выбрали марку с более толстым слоем изоляции, может просто не уместиться в габариты катушки.
• Немаловажен тип провода и для надежности устройства, и даже его безопасности, если выбрать его с недостаточным сопротивлением изоляции или непредназначенный для работы при такой температуре, то может произойти межвитковое замыкание или пробой.
• Если первое приведет только к выходу из строя устройства, то второе, при несоблюдении мер безопасности (заземления, зануления и т. п.), может быть и опасно для жизни.

Кроме сказанного выше, цена на провода с одинаковыми электрическими характеристиками, но разных типов, может значительно различаться. Зная это, можно сэкономить на материале.

Зачем переплачивать за провод, рассчитанный на работу при повышенной температуре и влажности для трансформатора, в котором отлично может работать и широко распространенная марка ПЭВ.

Перемотка трансформатора своими руками. Практический пример

Теперь, уяснив некоторые моменты, о которых нужно знать, приступаем к перемотке трансформатора. Далее будет описан пример перемотки в «живом формате рассказа», если бы я под диктофон записывал в хронологическом порядке все свои действия для Вас :). Итак, кнопка «Запись» включена, пленка кассеты с характерным шуршанием наматывает пленку с одной катушки на другую. Вечер, на столе горит настольная лампа, а в воздухе витает запах канифоли …

Друг попросил собрать двуполярный источник питания для питания синтезатора «Юность-21». Необходимо было получить на выходе стабильные +/- 10 вольт. В своих радиолюбительских запасах специфического трансформатора не нашлось. Решено было самостоятельно изготовить под необходимые параметры. За основу переделки был взят трансформатор броневого типа с Ш-образным магнитопроводом, ранее работавший в блоке питания одноканального усилителя. По предварительным подсчетам общая нагрузка на трансформатор в усилителе составляла 3А, что соответствовало с запасом для нагрузки проектируемого блока питания.

Взяв во внимание габаритную мощность трансформатора и толщину проволоки вторичной обмотки, прикинул, что  первичная обмотка должна быть намотана проволокой подходящего диаметра (замеры микрометром после смотки вторичной обмотки это подтвердило). Измерение тока холостого хода так же подтвердило пригодность выбранного трансформатора (не нужно было доматывать первичку)

Оставалось лишь  разобраться с вторичной обмоткой.

Для двуполярного блока питания необходимо иметь две симметричные обмотки рассчитанные на 1 Ампер нагрузки (на трансформаторе под переделку они уже имеется). Подключаем трансформатор в сеть 220В и замеряем напряжения на отводах обмоток. Полученные значения записываем на черновик для последующих расчетов. Далее разбираем трансформатор для его перемотки.

Откручиваем шпильки и убираем кронштейны трансформатора. Перед нами  Ш-образный магнитопровод броневого типа. Он состоит из Ш-образных пластин и I-образных пластинок, которые между собой чередуются и перекладываются определенным образом.

Для облегчения процесса разбора аккуратно счищаем лак/краску

Удаление лакокрасочного покрытия (если это необходимо) производят крайне осторожно, чтобы не повредить поверхность пластин и не оставить заусенец, которые могут замкнуть между собой пластины магнитопровода. По возможности обходимся без этих манипуляций

Вначале необходимо удалить I-образные пластинки. Аккуратно подцепляем ножом или плоской тонкой отверткой подцепляем и вытягиваем их все. После этого поочередно вынимаем из каркаса катушки трансформатора Ш-образные пластинки.

После того, как катушку трансформатора отделили от магнитопровода, приступаем к дальнейшим действиям. Перед нами сейчас стоит задача подсчитать количество витков во вторичных обмотках. Первичную обмотку не трогаем.

Две вторичные обмотки по итогам измерения имеют одинаковые напряжения и симметричны  друг другу (зеркально отображают количество витков). Узнаем количество витков одной обмотки – будем знать, сколько их у другой. После подсчета не придется сматывать полностью все витки, мы лишь подсчитаем, сколько необходимо смотать проволоки для того, чтобы получить нужное напряжение.

Усевшись за стол в спокойной обстановке перед собой располагаем листок бумаги, ручку (карандаш) и катушку трансформатора. Начинаем разматывать проволоку и считаем сматываемые витки. После каждых десяти сматываемых витков на листке бумаге помечаем отметкой, например, вертикальную черточку, что будет соответствовать 10-ти виткам. Так же будем поступать при намотке проволоки на катушку. Это нужно для того, чтобы не запутаться и не сбиться со счета. Так же можно использовать простой калькулятор, приплюсовывая значения витков.

Несколько советов:

-Перед работой проследите, чтобы вокруг Вас не было острых поверхностей предметов мебели, по которым может тереться или зацепиться сматываемая проволока (не повредите эмалевую изоляцию обмоточных проводов!);

-Сматывайте проволоку на отдельную катушку. Так она будет уложена ровно без повреждений, что позволит использовать её повторно;

-Так же важно аккуратно сматывать проволоку, чтобы избежать в процессе образовывающихся петель и заломов – так мы сохраним проволоку относительно ровной и не повредим эмалевое покрытие медной проволоки при её выгибании

Закон Ома для участка цепи

Соберем электрическую цепь (рисунок 1, а), состоящую из аккумулятора 1 напряжением в 2 В, рычажного реостата 2, двух измерительных приборов – вольтметра 3 и амперметра 4 и соединительных проводов 5. Установим в цепи при помощи реостата сопротивление, равное 2 Ом. Тогда вольтметр, включенный на зажимы аккумулятора, покажет напряжение в 2 В, а амперметр, включенный последовательно в цепь, покажет ток, равный 1 А. Увеличим напряжение до 4 В путем включения другого аккумулятора (рисунок 1, б). При том же сопротивлении в цепи – 2 Ом – амперметр покажет уже ток 2 А. Аккумулятор напряжением 6 В изменит показание амперметра до 3 А (рисунок 1, в). Сведем наши наблюдения в таблицу 1.

Рисунок 1. Изменение тока в электрической цепи путем изменения напряжения при неизменном сопротивлении

Таблица 1

Зависимость тока в цепи от напряжения при неизменном сопротивлении

Напряжение цепи в В	Сопротивление цепи в Ом	Ток цепи в А
2 4 6	2 2 2	1 2 3

Отсюда можно сделать вывод, что ток в цепи при постоянном сопротивлении тем больше, чем больше напряжение этой цепи, причем ток будет увеличиваться во столько раз, во сколько раз увеличивается напряжение.

Теперь в такой же цепи поставим аккумулятор с напряжением 2 В и установим при помощи реостата сопротивление в цепи, равное 1 Ом (рисунок 2, а). Тогда амперметр покажет 2 А. Увеличим реостатом сопротивление до 2 Ом (рисунок 2, б). Показание амперметра (при том же напряжении цепи) будет уже 1 А.

Рисунок 2. Изменение тока в электрической цепи путем изменения сопротивления при неизменном напряжении

При сопротивлении в цепи 3 Ом (рисунок 2, в) показание амперметра будет 2/3 А.

Результат опыта сведем в таблицу 2.

Таблица 2

Зависимость тока в цепи от сопротивления при неизменном напряжении

Напряжение цепи в В	Сопротивление цепи в Ом	Ток цепи в А
2 2 2	1 2 3	2 1 2/3

Отсюда следует вывод, что при постоянном напряжении ток в цепи будет тем больше, чем меньше сопротивление этой цепи, причем ток в цепи увеличивается во столько раз, во сколько раз уменьшается сопротивление цепи.

Как показывают опыты, ток на участке цепи прямо пропорционален напряжению на этом участке и обратно пропорционален сопротивлению того же участка. Эта зависимость известна под названием закон Ома.

Если обозначим: I – ток в амперах; U – напряжение в вольтах; r – сопротивление в омах, то закон Ома можно представить формулой:

то есть ток на данном участке цепи равен напряжению на этом участке, деленному на сопротивление того же участка.

Видео 1. Закон Ома для участка цепи

Пример 1. Определить ток, который будет проходить по нити лампы накаливания, если нить имеет неизменное сопротивление 240 Ом, а лампа включена в сеть с напряжением 120 В.

Пользуясь формулой закона Ома, можно определить также напряжение и сопротивление цепи.

U = I × r ,

то есть напряжение цепи равно произведению тока на сопротивление этой цепи и

то есть сопротивление цепи равно напряжению, деленному на ток цепи.

Пример 2. Какое нужно напряжение, чтобы в цепи с сопротивлением 6 Ом протекал ток 20 А?

U = I × r = 20 × 6 = 120 В .

Пример 3. По спирали электрической плитки протекает ток в 5 А. Плитка включена в сеть с напряжением 220 В. Определить сопротивление спирали электрической плитки.

Если в формуле U = I × r ток равен 1 А, а сопротивление 1 Ом, то напряжение будет равно 1 В:

1 В = 1 А × 1 Ом .

Отсюда заключаем: напряжение в 1 В действует в цепи с сопротивлением 1 Ом при токе в 1 А.

Как правильно подобрать

Не погружаясь в детали изготовления таких обмоток для преобразователей высокой частоты, любому покажется метод изготовления достаточно простым. Однако, на практике у радиолюбителей, или даже бывалых электронщиков, чтобы правильно и качественно изготовить такой литцендрат возникает как минимум две трудности – зачистка концов проводника и реализация его создания в виде жгута из множества изолированных многопроволочных проводов.

Легкомысленное отношение к такому проекту по созданию обмоток «высокочастотников» приведет к ошибкам и напрасным материальным расходам. Требуется использовать предварительные инструменты выбора.

Используя необходимую техническую литературу по электротехнике, где подробно приведены описания выбора проводников обмоток высокочастотного оборудования, а так же опубликованы уже готовые табличные справочные материалы стоит сравнить их данные с текущим проектом по всем техническим параметрам и выбрать нужный для себя. Это позволит избежать лишней ошибки и финансовых расчетов.

Методики расчета

Толщина изоляции, количество жил в жгуте, сопротивление жилы и диэлектрика не позволяют свободно покупать такой литцендрат готовый или в виде наборных инструментов на Российском рынке в настоящее время.

Здесь стоит или использовать мониторинг заграничного электротехнического рынка совершать далеко недешевые покупки (из-за расчетов в валюте) таких вариантов для намотки обмоток преобразователей высокой частоты, или вооружившись измерительной аппаратурой, справочно-технической литературой, измерив нужные параметры выполнять расчет нужной марки с помощью автоматизированных сервисов, в которых подставив требуемые значения на выходе получается нужный результат, либо изучив формулы ручного расчета, выполнить это по старинке.

Основа методики сводится к подбору многопроволочных проводников по удельному сопротивлению, длине, и их сечению максимально приближенному к справочному номиналу.

Ручные измерения

Вручную такие параметры позволит получить качественный мультиметр, детали проекта оборудования, которые требуется создать, техническая литература, которая направит на верный подбор экспериментальных марок проводника.

С помощью аппаратуры возможно измерить удельное сопротивление физически выбранной проволоки для обмотки. Имея это значение рассчитать его сечение сравнив со справочным значением и определив необходимую толщину жгута.

Процесс очень трудоемкий, но с дополнительной поддержкой в справочниках, любой другой всевозможной информацией по подбору таких проводов, вполне возможный к реализации.

Определение направления витков обмотки катушек

В зависимости от параметрических данных самого устройства, формы его магнитопровода, типе и геометрии провода встречается или выбирается определенное направление обмотки из витков на катушке.

При использовании обмотки в одну сторону встречается левое и правое направление обмотки катушки или же с применяя необходимый шаблон с помощью намоточного станка выполняется левосторонняя или правосторонняя цилиндрическая намотка проводника.

Встречается многослойный тип намотки катушек преобразователей, если этим обусловлено дальнейшее использование устройства и техническая необходимость. При этом цилиндрическая обмотка в несколько слоев на станке может накладываться в виде

• встречной направленности – где новый слой проходит встречным направлением по старому слою проводников;
• в одном направлении – несколько слоев прямоугольного проводника накладываются друг на друга в одном направлении.

Каждый слой при этом проходит прокладку изоляционного слоя из бумаги и полимеров. Осевые каналы создаются в момент проведения намотки на станке. В сердечник закладываются специальные рейки, которые по окончании процесса создания обмоток демонтируются, оставляя необходимые каналы.

Иногда требуется создание зазоров в намоточных проводниках. Их расчеты проводят с помощью специальных базовых форм, используя параметры проводников, конструктивного исполнения будущей обмотки и других параметров, которые берутся из технической литературы.

Разницу между фактически полученными значениями при расчете сравнивают с табличными значениями.

Намотку резонансных катушек преобразовательных устройств электрической энергии проводят, дополнительно руководствуясь их значениями номинальной индуктивности, необходимой собственной емкости и стойкости, и длительности работы.

Как правильно выбрать сечение кабеля по мощности

Выбор сечения кабеля по мощности осуществляется очень аккуратно. Для начала необходимо найти технические характеристики устройства, к которому требуется подобрать кабель. Их можно найти:

• На самом приборе. Чаще всего характеристики прописаны на специальных наклейках или штильдиках, которые прикрепляются на аппарат;
• В инструкции по применению. На главной странице производитель нередко расписывает его параметры;
• В специальном паспорте.

Как такового слова «Мощность» на нём найти можно редко, поэтому определить ее можно по обозначению единицы измерения. Для этого также существуют определенные правила:

• Если устройство было произведено в российской, белорусской или украинской компании, то после значения будет обязательно стоять «Вт» или «кВт», так как мощность измеряется в ваттах или киловаттах;
• На оборудовании, которое производится на территории европейских, азиатских или американских организациях , обозначение мощности — W. В том случае если вам необходимо определить потребляемую мощность, а в большинстве случаях требуется именно она, то нужно искать слова TOT, реже TOT MAX.

Только после того, как вы определили мощность вашего устройства, можно начинать выбор сечения проводки. Стоит отметить, что для удобства необходимо, чтобы все единицы измерения мощности были одинаковыми, то есть если вы планируете рассчитывать в ваттах, то и все остальные параметры мощности должны быть переведены в них.

Для того чтобы подобрать сечение, нужно воспользоваться специальной таблицей.

Пользоваться ей нужно следующим образом:

• Соотнесите значение найденной мощности аппарата со значением в соответствующем столбике. Она может быть чуть больше или совпадать с мощностью вашего устройства. При этом не забывайте определить, сколько фаз в вашей сети, так как она может быть:
  1. Однофазной, в таком случае стандартом является 220 В;
  2. Для трехфазной норма является 380 В.
• После этого нужно смотреть соответствующее ей определение в самом первом столбике. Здесь обозначается необходимые сечения проводки для мощности вашего устройства.

Для правильного расчета используется таблица подбора сечения кабеля.

Как узнать сопротивление 1 метра медного провода

После выяснения всех факторов, влияющих на резистентность медного провода, можно объединить их в формуле зависимости сопротивления от сечения проводника и узнать, как вычислить этот параметр. Математическое выражение выглядит следующим образом: R= pl/s, где:

• ρ — удельное сопротивление;
• l — длина проводника, при нахождении сопротивления медного проводника длиной 1 м, l = 1;
• S— площадь поперечного сечения.

Для вычисления S, в случае провода цилиндрической формы, используется формула: S = π ∙ r2 = π d2/4 ≈ 0.785 ∙ d2, здесь:

• r — радиус сечения провода;
• d — его диаметр.

Если провод состоит из нескольких жил, то суммарная площадь будет равна: S = n d2/1,27, где n — количество жил.

Если проводник имеет прямоугольную форму, то S = a ∙ b, где a — ширина прямоугольника, b — длина.

Важно! Узнать диаметр сечения можно штангенциркулем. Если его нет под рукой, то намотать на любой стержень измеряемую проволоку, посчитать количество витков, желательно, чтобы их было не меньше 10 для большей точности

После этого измерить намотанную часть проводника, и разделить значение на количество витков.

Вычисление площади сечения
