Обжим кабеля наконечниками

Конструкция пресс клещей

На сегодняшний день пресс клещи выпускает огромное количество производителей. Особенностью их конструкции можно считать то, что обжим происходит точечно. Этот метод обжима можно считать «точечной опрессовкой».

Наибольшим удобством этой модели можно считать то, что она имеет храповый механизм. Благодаря этому механизму рукоятки не разжимаются, пока цикл обжима не дойдет до конца. Храповый механизм также имеет боковое колесико. Этот механизм может быть полезным если не получается прожать гильзу полностью.

Губки клещей имеют специальные профилированные зоны, которые позволяют оптимально работать с наконечниками. Они могут иметь различные стандарты сечения. Это сечение обозначается на рабочей зоне инструмента. После завершения процесса опрессовки отпечаток клейма останется на корпусе гильзы.

Эти пресс клещи для опресовки гильз имеют обычный дизайн. Тем не менее у него удобные рукоятки, которые значительно облегчают работу. Рукоятки имеют большую длину, благодаря которой вам необходимо создавать меньшие усилия.

Этот продукт считается бюджетной моделью, которую может позволить каждый человек. Их цена сравнительно невысокая, но и здесь присутствует небольшой функционал. Если вы планируете обжимать гильзы большего размера, тогда вам могут потребоваться пресс клещи большего диаметра.

Как видите, опрессовка гильз является достаточно простым процессом.

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельного соединения всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Что касается общих требований, то следует обращать внимание на такие показатели:

Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
Форму ручек. Она должна быть эргономичной, удобной для захвата.
Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки

Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

Исходя из статьи, обжать шнур самостоятельно вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Обжать кабель для интернета своими руками может понадобиться по разным причинам.

В каких-то случаях требуется заменить сломанный наконечник на проводе провайдера, потому что он износился.

Кто-то пытается подключить ПК к роутеру, с помощью витой пары. Некоторые ищут эту информацию, когда желают создать локальную сеть у себя дома.

В любом случае прежде чем переходить к самому процессу построения сети или ремонта провода, необходимо понять некоторые вещи.

• Каких видов бывает витая пара и что это такое. Иначе, как разобраться какой провод нужно купить?
• Что требуется для обжимки кабеля? Нужно понимать какие коннекторы и инструменты сейчас используются.
• Какие виды обжимки бывают? От того для каких целей надо обжать кабель и зависит вид обжимки.
• Как обжать кабель для интернет в домашних условиях? Наверняка не все обычные пользователи хранят дома специальное оборудование.

Прочитав эту информацию, вы можете быть уверены, что процесс обжимки витой пары станет простым и понятным. Вы с лёгкостью сможете восстановить своё интернет-соединение или объединить домашние компьютеры в локальную сеть.

Что собой представляет наконечник

Аббревиатура наконечника, состоящая из четырех букв НШВИ, в расшифровке обозначает наконечник штыревой втулочный изолированный. Другими словами – это просто втулка для гибкого многожильного провода. Она необходима для защиты конца провода предназначенного для фиксации в винтовой зажимной клемме. Наконечник надевается на зачищенный край провода и прессуется специальным приспособлением. В качестве ручного прессовального инструмента используются пресс клещи.

Металлическая часть НШВИ изготовлена из электролитической меди. Изоляция присутствует только на тыльной стороне изделия. Толщина изолятора превышает диаметр металлической части наконечника и напоминает манжет. Его надевают сверху изоляционного покрытия провода, а металлическую часть, вместе с голыми жилами внутри, обжимают. Делая соединение наконечника с винтовым зажимом, металлическая часть полностью скрывается в гнезде. Снаружи остается только безопасная диэлектрическая часть.

Электротехническое изделие используется только с медными проводами, сечением до 35 мм2. Металлическая часть подвергается лужению, поэтому имеет серебристый цвет. Толщины стенок НШВИ достаточно, чтобы обеспечить целостность жил при зажатии клеммы болтом.

Основные типы и разновидности клещей

Конструктивно обжимные клещи можно разделить на две основные разновидности — диафрагменные и те, что работают по принципу пассатижей.

Второй вариант считается более распространенным: при нажатии на рукоятки инструмент сдавливает втулку двумя рабочими плоскостями, но, в отличие от плоскогубцев, на краях имеются вырезы нужной формы, которые выполняют функцию направляющих. Данный прибор подходит для обжима наконечников П-образной формы.

Главное достоинство инструмента — универсальность, поскольку обжимать наконечники можно с любой стороны. Универсальность заканчивается тогда, когда речь заходит о размерах гильз: конкретные пресс-клещи предназначены для небольшого габаритного диапазона втулок.

Если вы часто выполняете опрессовку либо в настоящий момент работаете над крупным проектом по электропроводке, то с большей долей вероятности придется обжимать провода кабельными наконечниками и больших, и малых размеров. Таким образом, под рукой нужно держать несколько кримперов под разные втулки.

Есть отличная альтернатива: кримперы с набором съемных матриц, устанавливаемых на кассету. Для смены рабочую часть инструмента вставляют в отверстие кассеты, затем тянут «на себя», и матрица оказывается внутри. Остается вставить основание в отверстие с матрицей нужной формы. Вспомните качественные бритвенные станки со съемными лезвиями — срабатывает аналогичный принцип.

Что касается диафрагменных пресс-клещей, то они позволяют выполнять обжим с четырех или шести сторон. Точное количество зависит от механизма диафрагмы. Полный обхват втулки повышает качество соединения, обеспечивает максимальную плотность обжима. Кроме того, данный прибор в автоматическом режиме подстраивается под толщину используемой втулки, поэтому нет необходимости менять матрицы.

Но даже у такого инструмента есть недостаток — опрессовывать можно конец одного провода, поскольку с другой стороны находится замкнутая «рабочая головка». При помощи диафрагменных клещей нельзя создать обжим двух проводов вместо их скрутки.

Разновидности прессклещей

Технология обжима несложная. Когда гильза или ТЭЩ надеты на проводник, подведен матричный элемент приспособления, рукоятки соединяют и выполняется контакт. На практике обычно дела не такие радужные. Кроме того, когда во вроде бы качественно обжатом проводнике, с годами часто ухудшается контакт на открытом воздухе.

По принципу функционирования клещи бывают:

• 2-гранные.
• 4-гранные.
• 6-гранные.

Конструктивно инструмент отличается, но работает также. Наиболее простой вид — 2-губочные прессклещи. Зрительно они походят на пассатижи, но с матричными видами губок. Они бывают с несъемной частью корпуса или съёмными. Используются для соединения клемм ТЭЩ и гильз.

4- и 6-гранные клещи оборудованы 2-3 губками, которые позволяют осуществить захват округлой формы при соединении рукоятки. Это ведет к тому, что на обжимающийся элемент действует давление с 4 или 6 сторон. Обжатая гильза принимает форму квадрата или шестигранника. Они дают крепкий контакт, защиту от влаги. Также клещи бывают пассатижными и диафрагментными.

Двухсторонний вариант наиболее прост

Пассатижный вариант

Пассатижные клещи зажимают только с 2-х сторон, но в отличие от пассатижей, в губках присутствуют вырезы особой формы, которые действуют, как направляющие. Это дает возможность произвести высококачественный крепеж на жиле электропровода ТЭЩ, основа которых в срезе имеет П-форму.

Плюс такого инструментария, обжимающего жилы электропроводов, в универсальности — к ТЭЩ получается «подойти» с каждой из сторон. Минус скрыт в необходимости иметь запас приспособлений, потому что на губках традиционно вырезы для 3-4 типоразмеров гильз.

Можно купить универсальный электромонтажный набор для обжимки со съемными матричными элементами, которые закрепляются на кассете. Если понадобится поработать с другими видами ТЭЩ, старые закрываются в кассетном элементе, и на их место подбираются те, которые подходят.

Многогранные модели пользуются спросом

Диафрагменные зажимы

Такого типа гильзы зажимают с 4 или 6 сторон — имеет значение диафрагменный механизм. Благодаря полноценному обхватыванию, проходит наиболее высококачественная обжимка конца проводника, а также устройство может подстроиться под любую высоту гильзы.

На заметку! Перед выбором клещей, важно учесть основной момент. Прессовать можно исключительно гильзу, в которую проводники вставлены односторонне

Иначе клещи застрянут на электропроводе, потому что их головка замкнута.

Когда отсутствует практика в электрике, любые эксперименты чреваты травмами и поломкой электроприборов, поэтому работать должны обученные люди.

Подбирать необходимо тщательно

Обжимные прессклещи ещё раз доказывают, что для каждой задачи нужен индивидуальный прибор. Только здесь всё значительно сложнее, потому что отдельное приспособление по большому счёту необходимо для определенного типа применяемых в работе проводников, если не хочется регулировать усилия пружин. Поэтому, какой конкретно необходим инструментарий и сколько, можно понять исходя из конкретно поставленных задач. С выбором инструмента всегда поможет консультант специализированного магазина. Если есть сомнения, лучше обратиться к опытному электрику.

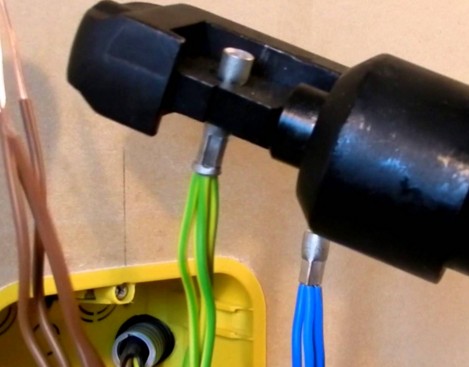

В чем состоит процесс соединения

Применение клемм позволяет создать надежный контакт

Прежде чем приступать к выполнению работ, требуется приобрести муфты, подходящие под диаметр провода. Этот показатель должен превышать ровно в 2 раза диаметр вместе с изоляционным слоем.

Различают два вида муфт – простая и с усложненной изоляцией. У первых единственный слой из пластика, последние оснащены слоем термоусадки на поверхности и внутри слоем клея с герметиком.

Стоит ответственно подойти к выбору инструмента – пресс-клещей. Самый оптимальный вариант – модификация, оснащенная трещоткой для фиксирования, которая существенно упрощает процесс работы с неизолированными и изолированными жилами.

Начинается работа с разрезания провода кусачками

Далее важно очистить их от изоляции на длину, составляющую 0,5 длины гильзы. Если с одной стороны будет соединено несколько проводов, предварительно их скручивают

Дальше надевается гильза и осторожно заживается клещами. Если в комплекте прилагалась термоусадка, ее надевают до обжима

Одна сторона клещей оснащена овальной губкой, а другая – такими же губками, только больших размеров. Меньшая сторона предназначена для зажима изоляции провода в гильзе, а вторая – для фиксации металлической муфты.

Процесс обжима проводов с помощью пресс-клещей и наконечников

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

• от длины наконечника
• и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

• первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
• следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
• для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником.
Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Подключение

По кабелю

Можно подключить интернет к телевизору по кабелю напрямую, однако работать это будет только в том случае, если ваш провайдер не использует подключение типа PPPoE или L2TP. Прямое подключение мы рассматривать здесь не будем, а сразу перейдём к вопросу настройки Smart TV через роутер. В качестве примера возьмём подключение телевизоров Самсунг со Смарт ТВ к интернету через роутер по кабелю LAN. Для всех моделей процедура практически идентична. У других производителей подключение к интернету настраивается подобным образом.

Для подключения к роутеру нам понадобится кабель. Патч-корд, идущий в комплекте с роутером, как правило, короткий и подойдёт лишь в том случае, если они стоят рядом. Кабель нужной длины можно приобрести в любом компьютерном магазине.

Схема подключения

Один конец кабеля включаем в любой свободный порт LAN на маршрутизаторе, а второй подключаем к сетевому разъёму на телевизоре. Он находится на задней панели и выглядит точно так же, как гнездо сетевой платы на компьютере.

Настройка

Теперь на телевизоре открываем меню и ищем там пункт «Настройки сети» (на большинстве моделей путь выглядит так: «Настройки» – «Сеть» – «Открыть настройки сети»). В случае  подключения по кабелю появится сообщение, что кабель подключен. Нужно только нажать в открывшемся подменю «Пуск». Всё, можно пользоваться Smart TV.

Возможно в вашей модели телевизора понадобится сначала выбрать способ подключения. В данном случае – «Кабель». И нажать «Далее». Если вы используете статический IP-адрес, на этом этапе его нужно ввести с помощью экранной клавиатуры. Если адреса ваш роутер раздаёт автоматически, телевизор тут же подключится к интернету.

По Wi-Fi

Беспроводное подключение имеет главное преимущество — не нужно опутывать квартиру паутиной проводов, чтобы подключить несколько устройств. Если вы хотите использовать именно этот способ, выбирайте телевизор, оснащённый Wi-Fi модулем. Если же таковой отсутствует, можно приобрести отдельно внешний USB-адаптер. Только уточните совместим ли он с вашей моделью телевизора.

Будем считать, что роутер у вас настроен, интернет работает и проблем с подключением клиентских устройств нет. На телевизоре ищем тот же самый пункт меню «Настройка сети», как было описано в подключении по кабелю. Поскольку кабель не подключен, вам будет предложено настроить подключение, нажав кнопку «Далее». Способ подключения выбираем «Беспроводная сеть» и ждём пока будут найдены доступные wi-fi подключения.

Из этого списка выбираем свою и с помощью экранной клавиатуры вводим пароль. Если у вас настроен DHCP, телевизор подключится к интернету. Если же вы используете статические IP-адреса, придётся указать адрес вручную.

Так же есть возможность на некоторых устройствах подключения по WPS.

Через приставку

Зачем такие сложности? – спросите вы. Ведь приставка — это лишнее устройство в связке «Телевизор — роутер — интернет». Да, всё верно. Но только в том случае, если ваш телевизор имеет встроенную функцию Smart TV. А если у вас старая модель, а умное телевидение попробовать хочется? Или функционал вашего вас не устраивает? Ведь, как правило, бюджетные модели имеют минимальный набор функций, да и работают не всегда хорошо.

Превратить обычный телевизор в умный можно с помощью Смарт-приставки. Главное чтобы была возможность для её подключения. Приставка подключается к телевизору через HDMI-порт. На телевизоре нужно указать в качестве источника сигнала порт HDMI. Сама ТВ приставка подключается к роутеру по кабелю или через Wi-Fi.

Схема подключения

Ниже приведена схема, при которой роутер с ТВ приставкой связан по кабелю Ehternet. Возможно так же это подключение организовать через Wi-Fi.

После того как вы присоединили приставку к телевизору, на экране должно появиться изображение. Приставки работают под управлением операционной системы Android со специальной оболочкой, оптимизированной под телевизоры.

Настройка подключения к интернету здесь осуществляется точно так же как и на любом смартфоне или планшете. Сделать это можно с помощью пульта или подключив беспроводную мышку и клавиатуру.

Теперь вы можете пользоваться Smart TV даже в том случае, если на вашем телевизоре эта функция отсутствует.

Как обжимать клеммы плоскогубцами?

Хитрого в этом процессе нет ничего. Нужна обычная автомобильная клемма и маленькие плоскогубцы.

Как видно из фото, клемма имеет две пары ушек разного размера, одна пара зажимает изоляцию, вторая — жилы этого провода. Для правильной обжимки клеммы необходимо этим ушкам придать специфическую форму.

Каждое из этих ушек загибаем вовнутрь полукругом так, что бы концы не накладывались друг на друга.

Кончик провода зачищаем от изоляции на 5 мм и вставляем в получившееся отверстие. Достаточно теперь сильно сжать ушки плоскогубцами и их кончики плотно врежутся в изоляцию, фиксируя тем самым провод. Аналогично маленькими усиками фиксируются на этой клемме жилы провода.

Получилось не так аккуратно, как кримпером, но тоже прочно и надежно. Для сравнения: верхняя клемма фиксировалась кримпером, а нижнюю мы только что обжали плоскогубцами.

На этом этапе можно было бы, и заканчивать статью, но как можно не показать типичную ошибку при обжиме клемм плоскогубцами

Обращаем внимание на усики клеммы

Для наглядности можно взглянуть, как выглядит правильно обжатая клемма в разрезе.

И так у меня было три штуки пресс клещей:ШТОК 03304 – 1113 рублейRexant (HT-230C/TL-236C/HT-236C) – 1150 рублейКВТ СТК-04 – 960 рублей

И я их испытал…Для испытания всех клещей использовал одни и те же клеммы и провода.Сразу скажу – не все клеммы одинаковы полезны… Какие-то помягче… которые погрубее…Отсюда и качество обжима. Но думаю это тема для отдельной научной работы.Но есть инструмент почти универсальный!

Общее описание:ШТОК 03304За год работы показали себя хорошим инструментом, но есть некоторые недостатки (как мне казалось):— немного гнет клемму после обжима;— маленький «зев» — большие клеммы входят с трудом – для некоторых клемм приходится подрезать «усы», что бы вставить.Инструмент выглядит добротным, с резиновыми ручками. Никаких регулировок нет.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

• Персональный компьютер – роутер.
• ПК – коммунатор;
• Маршрутизатор – коммунатор;
• Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Как обжимать интернет-кабель самостоятельно

Многие не знают, как обжать кабель интернета без обжимных клещей. Сделать это дома почти всегда можно самостоятельно, без использования каких-либо специальных инструментов. Кроме профессиональных инструментов по типу обжимщика и кримпера, зафиксировать коннектор можно с помощью пассатижей, клещей, плоскогубцев и даже простой отвертки. Хоть они и не так эффективны, но для разового случая подойдут лучше, чем инструмент за 2500 рублей.*

С помощью пресс-клещей

Если никакого другого инструмента нет, то можно опрессовать пресс-клещами или простыми пассатижами. Последними совершать обжим не очень удобно, но вполне возможно. Порядок работы следующий:

1. Взять шнур и отмерить длину, достаточную для обрезки, зачищения и некоторых других моментов;
2. Снять слой изоляции аккуратными движениями рук или простого ножа или щипцов. Изоляцию самих жил трогать не нужно;
3. Определить схему, по которой будет происходить подключение и укладка жилок в коннектор;
4. Расположить проводки в коннектор в соответствии с выбранной схемой и обрезать лишние концы, чтобы слой без изоляции полностью был в корпусе коннектора;
5. Перевернуть корпус так, чтобы разъем смотрел вниз и вставить зачищенные жилки по контакты до плотного упора;
6. Контакты после этого должны «пробить» все жилки, поэтому с помощью обычной плоской отвертки можно направить их глубже на ножки;
7. Аккуратно зажимать фиксатор коннектора с помощью пассатижей или пресс-клещей;
8. Заняться обжимкой второй стороны кабеля, если это необходимо;
9. Оценить качество работы и фиксацию, проверить кабель на работоспособность.

Опрессовка витой пары

С помощью отвертки

Если инструментов нет вообще, то, скорее всего, найдется хотя бы отвертка, которой также можно совершить процедуру. Порядок действий таков:

• Выпрямить кабель и зачистить часть внешней оболочки;
• Отмерять расстояние жил по вилке коннектора;
• Отрезать жилка так, чтобы они были одинаковой длины;
• Вставить кабель в торец наконечника так, чтобы все жилки зафиксировались по направляющим каналам до упора;
• Внешняя изоляция должна попасть под корпус коннектора;
• Далее обычной отверткой плоского типа контакты корпуса утапливаются к жилкам;
• Остается проверить установку на работоспособность.

Фиксация наконечника с помощью отвертки

Самообжимающийся коннектор

В продаже есть и специальные коннекторы, которые обжимают сами себя и не требуют абсолютно никаких инструментов под рукой. Для их использования снимаю верхнюю изоляцию кабеля и обрезают проводки. После прокладки жилок в каналы корпус защелкивается и все проводки «топятся» в контакты. Все это возможно благодаря двум шарнирным половинкам.

Самообжимной коннектор RJ45 Corning CAXISS

Настройка модема стандартными средствами Windows

Как уже говорилось, некоторым пользователям не нравится стандартная программа «MegaFon Internet». Поэтому мы можем избавиться от неё и прописать ручные настройки для доступа в сеть. Для этого нужно пройти в Панель управления – Центр управления сетями и общим доступом и выбрать пункт Установка подключения или сети.

Далее выбираем подключение к интернету, а в качестве типа соединения указываем коммутируемое соединение. Следующий этап – указание настроек соединения. Здесь мы указываем стандартный номер дозвона *99# и имя подключения. Заполнять поля «Имя» и «Пароль» не нужно, так как МегаФон их не запрашивает.

После того как соединение будет создано, следует зайти в его свойства и снять галочку «Запрашивать имя, пароль, сертификат и т. д.», на вкладке «Безопасность» устанавливаем галочку «Протокол проверки (CHAP)». После этого жмём ОК и завершаем настройки. Устанавливать строку инициализации модема не нужно, так как она уже прописана в самом модеме. Поэтому мы смело жмём на кнопку подключения и выходим в сеть.
