Тройник для тв кабеля

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый

Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится коаксиальный кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема. Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом

Также, стоит уделить внимание сопротивлению кабелей

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

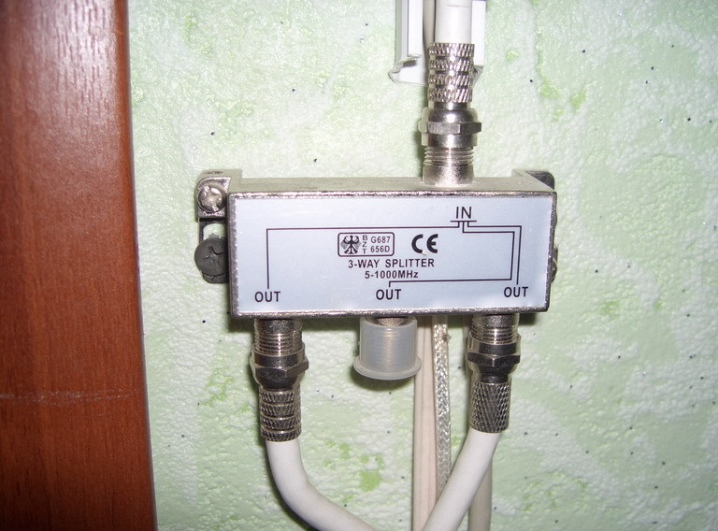

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

• От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
• От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Как разделить интернет на несколько компьютеров

Проще всего решить эту задачу, используя инструменты, доступные в операционной системе Windows. Главное, чтобы все устройства подключались к одной и той же сети. Сетевые карты и нужные кабели — вот самые важные элементы, без которых задачу не решить. Иначе разветвители локальной сети не будут работать.

Соответствующий кабель приобретают для физического соединения между всеми машинами. Двумя сетевыми картами снабжается главное устройство, которое и предоставляет доступ в интернет.

Обратите внимание! С самого начала нужно задать разные имена каждому компьютеру. Для настройки параметра достаточно правой кнопкой мыши кликнуть на иконке «Мой компьютер»

Из выпавшего контекстного меню переходят по пункту «Свойства».

Соответствующие сведения проверяются в закладке «Имя компьютера». Одинаковую рабочую группу для всех компьютеров устанавливают, пользуясь этим же разделом.

Далее порядок выполнения действий выглядит следующим образом:

1. Имя компьютера можно корректировать, когда пользователь нажимает на кнопочку «Изменить». Рабочая группа при необходимости меняется в этой же вкладке.
2. Учётная запись пользователя должна называться не так, как сам компьютер. Информацию в этом плане легко получить, нажимая на меню «Пуск», а потом переходя по следующим пунктам: «Настройки» — «Панель управления» — «Учётные записи пользователей».
3. Последнее требование — установка одинаковых протоколов на устройствах, имеющих отношение к сети. Для этого переходят к «Панели управления», потом находят значок с подключениями.
4. Правой кнопкой мыши нажимают на соединение, выбирают «Свойства». Главное, чтобы одни и те же компоненты были установлены у всех участников подключения. В этом случае разветвители витой пары для интернета окажутся достаточно эффективными.

Остаётся перейти на свойства второй сетевой карты, установленной на компьютерном устройстве. Здесь переходят на вкладку «Дополнительные параметры», чтобы разрешить оба вида подключений, доступных для пользователей в текущий момент. После этого другие пользователи смогут соединяться с интернетом, который раздаётся с того или иного компьютера. Остаётся нажать на кнопку ОК.

Обратите внимание! Не стоит забывать о компоненте Протокол TCP/IP. IP адрес заполняет сам пользователь

Маска подсети выставляется автоматически. Шлюз — строчка, которая по умолчанию остаётся пустой

IP адрес заполняет сам пользователь. Маска подсети выставляется автоматически. Шлюз — строчка, которая по умолчанию остаётся пустой.

В нижнем поле можно при желании поставить галочку напротив функции «Получение DNS-сервера автоматически». Ещё один вариант — ручной ввод IP-адреса, связанного с сетевой картой. Это поле под названием «Предпочитаемый сервер DNS». После этого так называемый делитель можно включать.

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Как подключить

Правильно собранная коммуникация не нуждается в эксплуатационном обслуживании, настройке. Необходимость сплиттера в ADSL схеме подключения не подвергается сомнениям

Но важно собрать систему по рекомендуемому плану. Она состоит из следующих элементов в такой последовательности:

1. Кабель телефонной линии.
2. Сплиттер.
3. Компьютер, роутер.
4. Подключенные устройства (телефон, факс).

Все разъемы стандартные, но кабели могут быть различными. От телефонной розетки до модема стандартный кабель. Такой же провод используется для подключения всех устройств, кроме модема.

Обратите внимание! При необходимости используются коннекторы. Самый короткий провод — это кабель LAN

Выполнен он по особой технологии, которая обеспечивает качественную передачу высокочастотного сигнала. Он толще обычного телефонного аналога.

Перед подключением необходимо убедиться, что на линии не установлены дополнительные устройства. Проводят визуальный осмотр кабеля. Желательно, чтобы провод был цельный. Чем меньше стыков и соединений, тем более качественная будет связь.

Если обнаружены микрофильтры, которые устанавливались на телефонную линию для защиты от высокочастотных помех, то их убирают. Для дальнейшей эксплуатации они уже будут не нужны. Сплиттер для интернета выполняет работу по фильтрации входящего сигнала.

Важно! При установке сплиттера нужно обратить внимание на условия эксплуатации. Он не должен быть расположен вблизи отопительных приборов и под прямыми солнечными лучами

Коммутируя сложные системы, следует выполнять главное правило — линия должна напрямую подключаться к сплиттеру. А вот все остальные разветвления, каскадные схемы должны монтироваться на кабеле, выходящем из устройства. Одной из частых ошибок является игнорирование отвода. Линия не считается прямой, если даже провод физически один, но к нему подключен второй телефон. В таких случаях его отсоединяют.

Разводку делают после выхода PHONE. Иногда эта процедура требует подсоединения дополнительного десятка метров кабеля, но сделать эту операцию нужно обязательно.

Обратите внимание! В противном случае ни телефон, ни интернет не будут работать качественно и стабильно. Выбрать сплиттер — несложное мероприятие

Подключение также нельзя отнести к невыполнимой операции. Следуя инструкции, все сделать правильно сможет любой человек, будь это мужчина или женщина. Дополнительных инструментов не нужно. Навыков работы с электротехникой тоже. Принцип работы дает объяснение, для чего нужен и что такое сплиттер для интернета, как его правильно подключить и эксплуатировать

Выбрать сплиттер — несложное мероприятие. Подключение также нельзя отнести к невыполнимой операции. Следуя инструкции, все сделать правильно сможет любой человек, будь это мужчина или женщина. Дополнительных инструментов не нужно. Навыков работы с электротехникой тоже. Принцип работы дает объяснение, для чего нужен и что такое сплиттер для интернета, как его правильно подключить и эксплуатировать.

Свойства

Джойнер и патч-корд: разъёмные соединения

Джойнер — один из самых распространённых инструментов для тех, кто заинтересован в удлинении витых пар либо в их починке. Монтёры и инсталляторы, работающие с интернет-провайдерами, чаще всего используют именно эту технологию.

По сути, это — LAN-соединитель, выглядящий как маленькая коробочка прямоугольной формы, с двух сторон снабжённая разъёмами Rj45. В коннекторе витая пара обжимается с двух сторон. После этого её вставляют внутрь джойнера.

Довольно часто применяют название сплиттера для этой же конструкции. Но такой подход не совсем правильный. Сплиттер снабжён двумя выходами и одним входом. Цель применения подобных видов оборудования — подключение двух компьютеров по одному 8-жильному проводу, с использованием для каждого 4 жил. Есть ещё сплиттер, у него принцип действия примерно такой же.

Патч-корды — название одних из самых распространённых элементов для построения Структурированной сети. Это как кусок многожильного кабеля, обжатый с двух сторон с помощью специальных коннекторов. Основная задача — соединение различных устройств в одну систему. Для удобства патч-корды выпускают в разной расцветке, чтобы было легче эксплуатировать, находить проблемные участки при их появлении.

Важно! Недостаток подобного оборудования в том, что часто возникает необходимость в дополнительных затратах. Неважно, как оно будет называться

Что это

Устройство представляет собой предмет, размером чуть больше или чуть меньше спичечной коробки. Каждый производитель сам определяет габариты, поэтому различные модели имеют оригинальные габариты. Например, 17×18×27 мм (ADSL Acorp), или 33×60×48 (ADSL D-Link DSL-30CF/RS) мм.

Обратите внимание! Очень популярен сплиттер ADSL splitter модели SP 202, который имеет размеры 51×39×23 мм. Этим устройством производители модемов часто комплектуют свои изделия

В переводе с английского, слово «split» означает разделять. Сплиттер —эффективный фильтр. Он может быть станционный, для обработки мощного сигнала, но для домашнего пользования приобретается обычное бытовое устройство.

Во многих электронных системах используется сплиттер, например, в телекоммуникации. Но для подключения интернета необходимо выбирать модель, на которой обозначена аббревиатура ADSL. Именно чрез такое устройство подключается модем. Если нет печатного изображения или заводской наклейки, то нужно осмотреть устройство. На корпусе должны быть указаны обозначения выходов: LINE, PHONE, ADSL. Какой именно выбрать сплиттер — вопрос вкуса и предпочтений. По техническим характеристикам они все одинаковы.

Важно! Не следует путать сплиттер с микрофильтром для телефонной линии. Работают эти устройства по-разному

Если на линии стоит микрофильтр до места подключения к модему его следует удалить. Он срезает все частоты, за исключением голосового диапазона. Интернет в этом случае работать не будет. Все дополнительные устройства подключаются на линию Phone, выходящую из модема. Микрофильтр в отличие от сплиттра, имеет не три, а два разъема — вход и выход.

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они будут соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. Но при этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.

Как подключить?

В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.

Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.

В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.

Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.

Порядок работ включает несколько шагов.

• Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
• Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
• Оплетку следует обернуть вокруг изоляционного покрытия.
• Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.

О разнице между разветвителем и ответвителем смотрите далее.

Виды антенных разветвителей

Под данным термином понимается несколько видов приборов, каждый из которых предназначен для выполнения конкретных задач. Сплиттеры помогают распределять сигнал между двумя и более выходами. Например, на входе уровень сигнала находится на отметке 12 дБ, и в случае двойного деления на выходе изделия он составит 6 дБ, при тройном – 4 дБ и т.д.

Для соединения нескольких сигналов в один применяются приборы под названием «сумматоры». Большинство диплексеров функционируют в двух направлениях. Благодаря их универсальности, они также используются в качестве сплиттера. Как правило, подобные изделия нужны в ситуациях, когда необходимо подать совместный сигнал от обычной приемной конструкции и спутниковой тарелки.

Третий вид разветвителей – ответвители – представляют устройства, используемые для создания магистральной сети, например, при распределении сигнала в квартиры многоэтажки.

В бытовых условиях применяются сплиттеры, рассчитанные на 2, 3, 4, 6 или 8 выходов. Наиболее качественными считаются те изделия, которые оснащены высокочастотными трансформаторами с большим сопротивлением. Имеются у них и несколько недостатков – это высокая цена и возможность деления сигнала лишь в двух направлениях. Если необходим антенный разветвитель на 3 телевизора (или больше), рекомендуется выбрать прибор с последовательно установленными резисторами.
