Кулачковые контроллеры

На рисунке ниже изображен поперечный разрез кулачкового контроллера переменного тока:

Перекатывающийся
линейный контакт используется в контроллере. Относительно центра О2
может вращаться сменный подвижной контакт 1. Центр О2 расположен на
контактном рычаге 2. Контакт соединяется с помощью гибкой связи 4 с выходным
зажимом.

Необходимое нажатие и замыкание контактов создается пружиной 5, которая воздействует на контактный рычаг через шток 6. При размыкании контактов кулачок 7 действует на ролик 8. При этом пружина 5 сжимается, а контакты 1 и 3 размыкаются. От профиля кулачковой шайбы 9, приводящей контактные элементы в действие, будет зависеть момент включения и отключения контактов. Дуга, возникающая в момент переключения, не воздействует на контакты благодаря их перекатыванию. Малый износ контактов позволяет увеличить число включений в час до 600 при ПВ = 60%. По обе стороны кулачковой шайбы 9 расположены контактные элементы Ⅰ и Ⅱ, что позволяет резко снизить осевую длину контроллера. Как правило, вдоль оси аппарата располагается несколько контактных элементов, аналогичных рассмотренным. У кулачкового контроллера присутствует механизм фиксации положения вала, такой же, как и в барабанного. В виду облегчения гашения дуги на переменном токе кулачковыми элементами устанавливаются только дугостойкие асбестоцементные перегородки 10, препятствующие перекрытию между полюсами аппарата. В таких случаях установка дугогасительных устройств не обязательна. Если же контроллер отключает цепь постоянного тока, устанавливается дугогасительное устройство, аналогичное применяемому в контакторах.

Рассмотренная нами
конструкция контроллера имеет следующую особенность – включение происходит за
счет силы пружины, а выключение за счет выступа кулачка. Благодаря такой
конструкции контакты удается развести в случае их сваривания. Недостатком
применения такой системы является большой момент на валу, создаваемый  включающими пружинами при значительном числе
контактных элементов.

Возможны также и другие
конструктивные выполнения контактов. В одном из них контакты размыкаются под
действием пружины, а замыкаются под действием кулачка. В другом случае
включение и отключение может происходить при помощи кулачков. Однако такие
решения применяются редко.

На рисунке ниже изображена схема пуска асинхронного электродвигателя с фазным ротором при помощи кулачкового контроллера.

Арабскими цифрами обозначены позиции вала аппарата, а римскими – контакты. При пуске «вперед» в работу вступают расположенные справа контактные элементы. Для примера рассмотрим позицию 3. В данной позиции замкнуты контакты Ⅰ, Ⅱ, Ⅲ, Ⅳ. При таком расположении контактов статор машины подключен к сети, а в роторе выведены первые позиции ступеней  пусковых резисторов в двух фазах. В положении 5 все контакты замкнуты – ротор электродвигателя полностью закорочен.

Возможно, вам также будет интересно

Компания ОВЕН разработала линейку современных контроллеров, обладающих большими вычислительными ресурсами, развитой структурой интерфейсов и одной из лучших на сегодняшний день сред программирования CoDeSys.

Микросхема MAX30003  — это комплексное решение аналогового входного интерфейса (Analog Front End, AFE) препроцессора для измерения биопотенциалов для носимых приложений, имеющих непосредственную связь с телом человека. Она предлагает высокую производительность для медицинских и  фитнес-приложений с ультранизким энергопотреблением и может функционировать автономно в  течение длительного времени.
Микросхема MAX30003  представляет собой одноканальное устройство для снятия биопотенциалов, обеспечивающее получение данных электрокардиограммы (ЭКГ) и  определения частоты сердечных сокращений.

Пользователи сервиса EPLAN теперь могут импортировать схемы электрической проводки для модульных ПЛК, сервоприводов и контроллеров управления перемещением производства компании Mitsubishi Electric в свои проекты по автоматизированному конструированию (АК) непосредственно из EPLAN Data Portal. Благодаря простоте доступа через EPLAN Electric P8, новая функция упрощает и ускоряет процесс выбора компонентов и определения конфигурации в программных проектах. Это обеспечивает более рациональное планирование и более точную прокладку электропроводов, а также сокращает количество погрешностей монтажа. …

Программирование ПЛК

  • Конфигурируемые: В ПЛК хранится несколько программ, а через клавиатуру ПЛК выбирается нужная версия программы;
  • Свободно программируемые: программа загружается в ПЛК через его специальный интерфейс с Персонального компьютера используя специальное ПО производителя, иногда с помощью программатора.

Программирование ПЛК имеет отличие от традиционного программирования. Это связано с тем, что ПЛК исполняют бесконечную последовательность программных циклов, в каждом из которых:

  • считывание входных сигналов, в том числе манипуляций, например, на клавиатуре оператором;
  • вычисления выходных сигналов и проверка логических условий;
  • выдача управляющих сигналов и при необходимости управление индикаторами интерфейса оператора.

Поэтому при программировании ПЛК используются флаги — булевые переменные признаков прохождения алгоритмом программы тех или иных ветвей условных переходов. Отсюда, при программировании ПЛК от программиста требуется определённый навык.

Например, процедуры начальной инициализации системы после сброса или включения питания. Эти процедуры нужно исполнять только однократно. Поэтому вводят булевую переменную (флаг) завершения инициализации, устанавливаемую при завершении инициализации. Программа анализирует этот флаг, и если он установлен, то обходит исполнение кода процедур инициализации.

Последние изменения

24.05.2019

Завершено исполнительное производство
№ 88580/19/73040-ИП от 06.05.2019

06.05.2019

Новое исполнительное производство
№ 88580/19/73040-ИП от 06.05.2019, сумма требований: 37 969 399 руб.

17.05.2018

Завершено рассмотрение судебного дела
№А72-6074/2018 от 20.04.2018 в
первой
инстанции.
Организация
в роли ответчика, сумма исковых требований 14 633 314 руб.

20.04.2018

Новое судебное дело
№А72-6074/2018 от 20.04.2018 в роли ответчика, сумма исковых требований 14 633 314 руб.

09.04.2018

Завершено рассмотрение судебного дела
№А72-3332/2018 от 06.03.2018 в
первой
инстанции.
Организация
в роли ответчика, сумма исковых требований 14 633 314 руб.

06.03.2018

Новое судебное дело
№А72-3332/2018 от 06.03.2018 в роли ответчика, сумма исковых требований 14 633 314 руб.

11.01.2018

Завершено рассмотрение судебного дела
№А40-194658/2017 от 17.10.2017 в
первой
инстанции.
Организация
в роли истца, сумма исковых требований 1 417 718 687 руб.

17.10.2017

Новое судебное дело
№А40-194658/2017 от 17.10.2017 в роли истца, сумма исковых требований 1 417 718 687 руб.

Виды и порядок настройки

Существуют различные варианты исполнения такого компьютерного компонента, как Ethernet-контроллер. Среди них можно выделить такие:

  • Интегрированная микросхема в составе материнской платы. В этом случае разъем для подключения витой пары выведен, как правило, на тыльную сторону системного блока. Подобное исполнение получило в последнее время наибольшее распространение — нет нужды приобретать дополнительную сетевую карту.

  • Внешняя сетевая карта. В случае стационарного ПК это отдельная плата, которая устанавливается в слот расширения материнской платы. Если этот компьютерный компонент устанавливается в ноутбук, то для таких целей используется PCMCIA-слот. Недостаток подобного исполнения очевиден — необходимо покупать дополнительное оборудование. А вот скорость передачи данных в этом случае идентична предыдущему.

  • USB-сетевая плата. По существу, это частный случай предыдущего варианта исполнения сетевого адаптера. Только разница состоит в том, что он идет в виде отдельного внешнего компонента, который устанавливается в порт USB ПК. При этом с другой стороны у него привычный разъем для подключения обжатой витой пары. Наиболее часто такое конструктивное исполнение используют в тех случаях, когда основная сетевая карта вышла из строя и вместо нее применяют вторую, которая подключена к порту USB.

Теперь об алгоритме настройки данного компьютерного компонента, который состоит из таких этапов:

  • Узнаем модель сетевой карточки.

  • Скачиваем и устанавливаем драйверы контроллера.

  • Задаем параметры подключения.

  • Тестируем настроенное подключение.

История

Первые логические контроллеры появились в виде шкафов с набором соединённых между собой реле и контактов. Эта схема не могла быть изменена после этапа проектирования и поэтому получила название — жёсткая логика. Первым в мире, программируемым логическим контроллером, в 1968 году стал Modicon 084 (1968) (от англ. modular digital controller), имевший 4 кБ памяти.

Термин PLC ввел Одо Жозеф Стругер (англ.)русск. (Allen-Bradley) в 1971 году. Он также сыграл ключевую роль в унификации языков программирования ПЛК и принятии стандарта IEC61131-3. Вместе с Ричардом Морли (англ.)русск. (Modicon) их называют ‘отцами ПЛК’. Параллельно с термином ПЛК в 1970-е годы широко использовался термин микропроцессорный командоаппарат.

В первых ПЛК, пришедших на замену релейным логическим контроллерам, логика работы программировалась схемой соединений LD. Устройство имело тот же принцип работы, но реле и контакты (кроме входных и выходных) были виртуальными, то есть существовали в виде программы, выполняемой микроконтроллером ПЛК. Современные ПЛК являются свободно программируемыми.

Возможно ли применение обеих вариантов?

Еще более запутывает дискуссию о ПЛК и ПКА то, что возможно построение системы управления без любого из них. Сеть интеллектуальных датчиков и программного обеспечения можно комбинировать для устранения или большей децентрализации программируемых контроллеров во всех цехах предприятия. SoCs является одной из технологий, которые могут децентрализовать процесс. Однако, не стоит забывать, что слишком много протоколов на одном SoCs может привести к увеличению количества циклов проверки, необходимых для проверки процесса или его части, что вызовет режим, аналогичный перегрузке программируемого логического контроллера.

Более того, существует целый ряд технологий, позволяющих совместную работу программируемых логических контроллеров, технологий децентрализации, программируемых контроллеров автоматизации, для максимально эффективной работы предприятия. Необходимо предпринять несколько основных шагов для определения, какие технологии, возможно, будут необходимы.

«Во-первых, нужно понять, какие факторы важны для успешного выполнения операций и уровень устаревания, который допустим для устройства или линии» — говорит Джули Робинсон, менеджер по маркетингу, Rockwell Automation. «После того, как риски определены, пользователи должны разработать стратегию для смягчения и, в конечном счете, устранения этого риска, и планировать первое обновление работы ячеек. Некоторые факторы, влияющие на эти изменения, включают в себя:

  • Совмещение будущих потребностей производства или улучшение текущей производительности;
  • Соответствие последним требованиям безопасности и нормативным документам;
  • Повышение гибкости производственных систем для эффективного расширения производства или обновления оборудования;
  • Повышение эффективности использования активов за счет сокращения простоев;
  • Повышение мер безопасности производства и сохранности оборудования;

Также пользователи должны понимать, какие изменения вносились в оборудование в течении нескольких лет работы завода или фабрики, что должно отображаться на схемах и чертежах.

Точная документация на устаревшее оборудование очень сильно поможет в интеграции нового оборудования

А если децентрализованная платформа уже интегрирована, то документация становится еще более важной. Децентрализованные контроллеры показали  меньшее время при установке нового оборудования

В традиционной, централизованной системе, инженеры или обслуживающий персонал должны подключатся к программируемому логическому контроллеру для обнаружения проблем и скачки управляющей программы в случае необходимости. Хорошо спроектированная система должна быть простой в эксплуатации, обслуживании, а также масштабируемой.

Для того, чтобы произвести подключение к децентрализованной системе, специалисты  не должны физически ходить «вокруг устройства». Для устранения этой проблемы обслуживающие оборудование компании стараются соединять по несколько систем, которые технологически совместимы. Часто это означает интеграцию старых систем с новыми технологиями и программным обеспечением.

В настоящее время очень малый процент хочет вкладывать в модернизацию работающего оборудования, если оно только не безнадежно устарело. Тем более решения о модернизации в будущем закладываются при проектировании оборудования, а часто проектированием различного оборудования занимается не одна компания, и в будущем при модернизации могут возникать конфликты.

Прежде чем выбрать оптимальную технологию для  вашего оборудования важно понимать, что данная технология должна быть совместима с вашими целями не только сейчас, но и в будущем, и предлагает необходимые функции без излишней сложности. Для многих компаний трудно, и в некоторых случаях бессмысленно, содержать экспертов в каждой области, именно поэтому в последнее время начинает набирать обороты промышленные интернет вещей IIoT

Применение микроконтроллеров

В силу того, что нынешние микроконтроллеры обладают достаточно высокими вычислительными мощностями, позволяющими лишь на одной маленькой микросхеме реализовать полнофункциональное устройство небольшого размера, притом с низким энергопотреблением, стоимость непосредственно готовых устройств становится все ниже.

По этой причине микроконтроллеры можно встретить всюду в электронных блоках совершенно разных устройств: на материнских платах компьютеров, в контроллерах DVD-приводов, жестких и твердотельных накопителей, в калькуляторах, на платах управления стиральных машин, микроволновок, телефонов, пылесосов, посудомоечных машин, внутри домашних роботов, программируемых реле, в модулях управления станками и т.д.

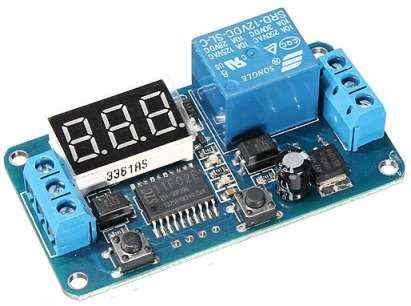

   Применение микроконтроллеров в программируемых реле

Так или иначе, практически ни одно современное электронное устройство не может обойтись сегодня без хотя бы одного микроконтроллера внутри себя.

Несмотря на то, что 8-разрядные микропроцессоры давно ушли в прошлое, 8-разрядные микроконтроллеры до сих пор весьма широко применяются. Есть множество применений, где высокая производительность вовсе не нужна, однако критическим фактором выступает низкая стоимость конечного продукта. Существуют, разумеется, и более мощные микроконтроллеры, способные обрабатывать в реальном времени большие потоки данных (видео и аудио, например).

Вот краткий список периферии микроконтроллеров, из которого вы можете сделать выводы о возможных сферах и доступных областях применимости этих крохотных микросхем:

  • универсальные цифровые порты, настраиваемые либо на ввод, либо на вывод
  • разнообразные интерфейсы ввода-вывода: UART, SPI, I²C, CAN, IEEE 1394, USB, Ethernet
  • цифро-аналоговые и аналого-цифровые преобразователи
  • компараторы
  • широтно-импульсные модуляторы (ШИМ-контроллер)
  • таймеры
  • контроллеры бесколлекторных (и шаговых) двигателей
  • контроллеры клавиатур и дисплеев
  • радиочастотные передатчики и приемники
  • массивы интегрированной флеш-памяти
  • встроенные сторожевой таймер и тактовый генератор

Как вы уже поняли, микроконтроллером называется небольшого размера микросхема, на кристалле которой смонтирован крохотный компьютер. Это значит, что внутри небольшого чипа есть и процессор, и ПЗУ, и ОЗУ, и периферийные устройства, которые способны взаимодействовать как между собой, так и со внешними компонентами, достаточно лишь загрузить в микросхему программу.

   Применение микроконтроллеров

Программа обеспечит работу микроконтроллера по назначению — он сможет по правильному алгоритму управлять окружающей его электроникой (в частности: бытовой техникой, автомобилем, ядерной электростанцией, роботом, солнечным трекером и т. д.).

Тактовая частота микроконтроллера (или скорость шины) отражает то, сколько вычислений сможет выполнить микроконтроллер за единицу времени. Так, производительность микроконтроллера и потребляемая им мощность с повышением скорости шины увеличиваются.

Измеряется производительность микроконтроллера в миллионах инструкций в секунду — MIPS (Million Instruсtions per Second). Так, популярный контроллер Atmega8, выполняя одну полноценную инструкцию за один такт, достигает производительности 1 MIPS на МГц.

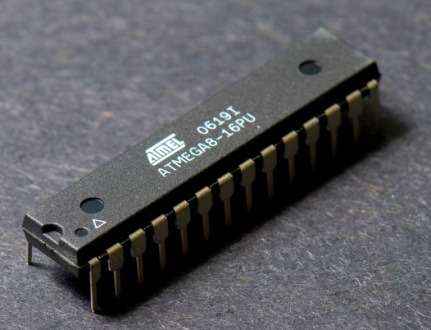

   Микроконтроллер Atmega8
