Красный или чёрный, плюс или минус: определение полярности

Цвет проводов. Цветовая маркировка

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод .

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Цвет нулевого проводника

Цветовая маркировка с использованием зеленого цвета проста. Этот колер обозначает нулевой проводник, но он «работает» в паре с другим оттенком. Если перед вами зелено-желтый полосатый провод – это ноль. Еще встречается комбинация из трех цветов.

В электрических сетях с глухозаземленной нейтралью желто-зеленый провод является нулевым защитным проводником. Ему соответствует и буквенное обозначение PE. Зелено-желтый полосатый проводник с голубыми метками на концах – это нулевой защитный и рабочий провод (PEN). Нулевой рабочий проводник (N) имеет чисто голубой цвет по всей длине, без желто-зеленых оттенков.

Так как комбинация желто-зеленого цвета может быть спутана с однотонными проводами этих же расцветок, их решено было не применять при маркировке. Идентифицировать нулевой провод можно по буквенно-цифровому коду 417-МЭК-5019. В этом случае отметка будет равноценна желто-зеленым полосам. Но подобная маркировка уместна только тогда, когда ноль хорошо отличим от остальных проводов формой или наличием оплетки.

Наличие альтернативы оставляет за желто-зеленым обозначением пальму первенства как за наиболее предпочтительным способом выделения проводов. При этом жесткому регламентированию при производстве подвергается способ нанесения цвета. На отрезке в 15 мм желтый или зеленый оттенки должны занимать от 30 до 70% поверхности провода. Оставшееся место отводится полосе контрастного оттенка.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Поиск фазы и нуля

Даже электрик-профессионал выполняя свою работу, сталкивается с повышенной степенью опасности. Особенно в случаях, когда он сталкивается с неправильно проведенной кем-то электропроводкой. Ее приходится переделывать или чинить и выявлять вручную, какой цвет провода отвечает за фазу. Сложнее всего это сделать специалисту, когда разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Столкнувшись с такой ситуацией, дабы избежать опасности получить удар током, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Индикатор

Чтобы определить вручную где фаза, где ноль, а где заземление, есть ряд проверенных и надежных методик, которые может применить опытный электрик.

Как определить, где фаза, а где ноль (цвета проводов отсутствуют)

использование ручного индикатора, его еще называют «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Дальше аккуратно взять индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, в противном случае – нейтралью.

если же квартирная электропроводка состоит не из двух, а из трех проводов, то, кроме фазы и ноля, придется определить и «землю». А для того, чтобы ее определить, применение одного лишь ручного индикатора не даст вам нужного результата. Необходимо использовать мультиметр, найдя фазовую жилу «пробником». В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Следует запомнить значение, показанное устройством. Потом прикасаемся к другой жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

С помощью такого полезного прибора, как мультиметр, можно также определить, какая из неопознанных жил является фазовой. Устанавливаем переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикасаемся к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Маркирование проводов для электросетей 3-фазного и постоянного тока (цвета проводов)

Цвета проводов. Окраска фазы

В случаях, если монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;

Они выглядят в виде продольных и наклонных полос. Полосы желтого и зеленого цвета — шина заземления. Обычно расцветка фаз сохраняется в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. Еще на окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

В случае недоступности шин для осмотра, когда на них присутствует напряжение, вполне допустимо их не окрашивать. Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Цвет нейтрали (цвета проводов)

Он же нулевой рабочий проводник. Его цвет оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль. По стандарту синий цвет и оттенки голубого приняты для обозначения нейтрали (рабочего заземления). Использовать другие цвета окраски для обозначения нейтральных жил не разрешается. Единственно допустимый вариант использование синей и голубой изоляции для обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше такая расцветка нигде не используется.

Цвет заземления (цвета проводов)

Цвета проводов. Окраска фазы

Чаще всего в электросетях заземление обозначается двухцветной окраской. А именно это жёлтый фон с проходящей по нему зелёной или чёрной полоской. Для совмещённых PEN-проводников концы дополнительно маркируются голубыми метками на концах. То есть получается такой желто-голубой окрас. Еще могут быть добавлены жёлтые или зелёные метки на общем голубом фоне.

При сборке электрощита на 380 вольт трёхфазной сети стандартно применяется такая цветовая индикация жил кабеля:

• Красный или коричневый – фаза А.
• Чёрный – фаза В.
• Серый, белый – фаза С.
• Голубой – нулевая жила.
• Жёлто-зелёный – «земля».

Правила диктуют, какого цвета проводов заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Любой другой цвет для обозначения провода земли использовать категорически нельзя. Так же, как и не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение. Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Для других государств установлены свои правила. Они маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета проводов для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Есть даже такие стандарты для некоторых стран, где допускается использование в качестве защитного заземления оголенного металла без изоляции. Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Буквенное обозначение проводов (цвета проводов отсутствуют)

Буквенное обозначение проводов (цвета проводов отсутствуют)

Процесс определения у провода нуля, фазы и земли можно реализовать с помощью буквенного обозначения. Существует определенный международный стандарт, с порядком буквенного обозначения электрических жил. Обозначения этого уровня, выгодно отличается от цветовой маркировки, являющейся индивидуальной для каждой страны. Общепринятые буквенные обозначения для однофазной цепи таковы:

• L – жила фазы.
• N – нуль.
• РЕ – заземление.
• + – плюсовой провод.
• — – минусовой провод.
• М – средняя точка в двуполярных цепях постоянного тока.

Заземление обычно обозначается особым значком на схемах и клеммах, состоящим из одной вертикальной полосы, и нескольких перпендикулярных ей полос различной длины. (Есть изображение на рисунке выше) Этот символ един для всех мировых производителей электрооборудования, и может дополняться различными значками, в зависимости от типа используемого заземления.

Для трёхфазных устройств буквенные символы имеют дополнительную цифровую кодировку:

• I фаза – L1.
• II – L2.
• III – L3.

Иногда в пространстве СНГ ещё можно встретить встречается советское обозначение фаз, оно состоит из латинских литер А, В, и С. Встречается так же и такое отступление от международных стандартов, когда буквенная маркировка является совмещённой, пример : LA, LB, LC.

Ниже приведены таблицы для ознакомления с цветовыми и буквенно-цифровыми обозначения фазировки, нуля и заземления в различных электрических цепях.

Электрическая цепь переменного тока
Электрическая цепь постоянного тока

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

• ГОСТ №23594 от 1979г.
• Правила технической эксплуатации электрических установок (ПТЭЭП).
• Правила устройства электрических установок.

ПТЭЭП предписывает, что жилы электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Расцветка фаз, как и нуль и провод «земля» имеют свои, индивидуальные цвета. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Аналогичными обозначениями маркируется и распределительная электрощитовая, к которой подключается питающий кабель.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

1. Электрощиту при его установке присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки располагаются индивидуально, в каждой квартире.
2. На внутренней поверхности электрощитовой крепится таблица, на которой указаны все потребители, подключённые к данному распределительному устройству.
3. После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Это делается для удобства и безопасности проведения дальнейших ремонтных или монтажных работ, при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

• Каждой линии кабеля должно присваиваться собственное наименование, либо порядковый номер.
• На кабелях, проложенных открытым способом, должны закрепляться номерные бирки.
• На автоматических устройствах аварийного отключения также должна наноситься маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого ещё в бытность СССР в 1979г., но действующего до сих пор, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

• Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
• Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

1. Минус аккумуляторной батареи к приемнику подключается напрямую.
2. Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
3. Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Watch this video on YouTube

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

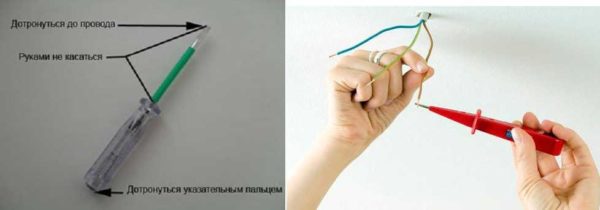

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Электрический ток особо опасен для человека, к тому же он не виден. При монтаже проводки применяют провода разных цветов для безопасной и быстрой работы, буквами и цифрами обозначают сечение провода. Цветовые и символьные обозначения или, иначе говоря, маркировка прописана в стандартах, не стоит еенарушать, чтобы не подвергать свою и чужую жизни опасности.

Цветовая маркировка изоляции жил

Визуально провода отличаются друг от друга не только цветом и диаметром, но и количеством и видом жил. В зависимости от этой характеристики различают одножильные и многожильные электрические провода. Их многообразие находит свое применение в цепях переменного тока как в производственных трехфазных сетях напряжением 380В, так и в домашней однофазной сети 220В. Силовые цепи постоянного тока используют этот же стандарт электрических проводов.

Обозначение нейтрального провода

Рабочий нуль иногда называют нейтральным. Кабели такого назначения имеют изоляцию всех вариантов синего или голубого. На схемах нейтраль подписывают буквой латинского алфавита «N» и синей линией. Также эту букву используют для обозначения контактов, к которым следует подключать нуль.

При обозначении многожильных проводников с высокой гибкостью применяются более светлые цвета изоляции, тогда для жестких проводов, имеющих одну жилу применяют более темный оттенок изоляции.

Нейтральный провод синего и голубого цвета имеет разное количество жилИсточник electric-in-home.com

36 комментариев к “Цвет проводов. Цветовая маркировка”

Я прочитал Вашу статью, все очень хорошо и полезно расписано. Замечу, что у нас часто используется следующая маркировка проводов:

желтый с зеленой полосой — заземление

коричневый — фаза

голубой — нулевой

Эту маркировку можно часто увидеть при разборке импортной бытовой техники, компьютерных блоков питания, сетевых фильтров (пилотов). У себя дома я использую провода для проводки именно такой маркировки. Если провод двухжильный — то маркировка обычно голубой-коричневый.

6 марта, 2012, 19:46

Игорь,здравствуй!У нас идёт провод с разными цветами,но почти во всех есть желто — зелёный,естественно-это земля.Далее ,часто остальные два провода-голубой(синий) и коричневый.Здесь,как правило ,Корич. — фаза,синий(голубой) — ноль,Но если я делаю проводку с нуля,то при любой раскраске проводов В РАСПРЕД.КОРОБКЕ соединения изолирую разноцветной изолентой;КРАСНАЯ — фаза,(или жёлтая), БЕЛАЯ изолента -НОЛЬ, и ЖЁЛТО-ЗЕЛЁНАЯ(или ЧЁРНАЯ) — ЗЕМЛЯ.Повторюсь-если делаешь с нуля проводку,то при использовании разноцветной изоленты в коробках при любых цветах провода -не ошибёшься.

8 марта, 2012, 16:11

Здравствуйте,Игорь!Вы всё описываете верно и логично.Но ВСЕГДА в своей работе нужно опираться на ГОСТ,СНИП и прочие документы.Так вот в СП 31−110−2003 про цветовую маркировку жил проводов всё подробно расписано.

Цветовая маркировка оболочек проводов в силовом кабеле: «земля» — жёлто-зелёный провод, «ноль» — синий провод, «фаза» — коричневый, красный, белый, чёрный, бело-чёрный, зелёный, серый провод.

Буквенное обозначение: L1 — фаза 1 (коричневый), L2 — фаза 2 (чёрный), L3 — фаза 3 (серый), N — ноль (синий), Pe — земля (желто-зеленый).

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в МЭК 60445:2010.

Фазный проводник 1

Фазный проводник 2

Фазный проводник 3

США (120/208В) Чёрный Красный Голубой Белый или серый Зелёный

США (277/480В) Оранжевый Коричневый Жёлтый Белый или серый Зелёный

Канада Красный Чёрный Голубой Белый Зелёный

Канада (Изолированные трёхфазные установки) Оранжевый Коричневый Жёлтый Белый Зелёный

Великобритания (с апреля 2006) Красный (Коричневый) Жёлтый (ранее Белый) (Чёрный) Голубой (Серый) Чёрный (Голубой) Зелёно-жёлтый

Европа (с апреля 2004) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Европа (до апреля 2004, в зависимости от страны) Коричневый или Чёрный Чёрный или Коричневый Чёрный или Коричневый Голубой Зелёно-жёлтый

Европа (Обозначение шин) Жёлтый Зелёный Красный

Россия (СССР) Жёлтый Зелёный Красный Голубой Зелёно-жёлтый (на старых установках — Черный)

Россия (с 1 января 2011 г.) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Австралия и Новая Зеландия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Южная Африка Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Малайзия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Индия Красный Жёлтый Голубой Чёрный Зелёный

Трёхфазная сеть 380В

Трехфазная сеть так же, как и однофазная, может быть с заземлением или без него. В зависимости от этого разделяют трехфазную четырехпроводную электрическую сеть напряжением 380В и трехфазную пятипроводную сеть.

Четырехпроводная сеть состоит из трех фазных проводников и одного нулевого рабочего проводника, защитный проводник заземления здесь отсутствует. В пятипроводной сети кроме трех фазных проводников и одного нулевого есть и проводник заземления.

Аналогично с двухфазной маркировкой жил, синяя или голубая жила используется для нулевого проводника, желто-зеленая – для проводника заземления. Для фазы А предусмотрен коричневый цвет, для фазы В – черный, фаза С маркируется серым цветом. Возможны исключения из правил для фазных жил, их цветовая маркировка допускает использовать другие цвета, но не синий и желто-зеленый, у которых уже имеется своя функция.

В распределении по группам однофазной нагрузки или подключении трехфазной нагрузки используются четырехжильные и пятижильные провода.
