Приставка для измерения индуктивности

Характеристики LC-метра:

• Измерение емкости конденсаторов: 1пФ — 0,3мкФ.
• Измерение индуктивности катушек: 1мкГн-0,5мГн.
• Вывод информации на ЖК индикатор 1×6 или 2×16 символов в зависимости от выбранного программного обеспечения

Для данного прибора я разработал программное обеспечение, позволяющее использовать тот индикатор, который есть в распоряжении у радиолюбителя либо  1х16 символьный ЖК-дисплей, либо 2х 16 символов.

Тесты с обоих дисплеев, дали отличные результаты. При использовании дисплея 2х16 символов в верхней строке отображается режим измерения (Cap – емкость, Ind – катушка индуктивности) и частота генератора, в нижней же строке результат измерения. На дисплее 1х16 символов слева отображается результат измерения, а справа частота работы генератора.

Однако, чтобы поместить на одну строку символов   измеренное значение и частоту, я сократил разрешение дисплея. Это ни как не сказывается на точность измерения, только чисто визуально.

Как и в других известных вариантах, которые основаны на той же универсальной схеме, я добавил в LC-метр  кнопку калибровки. Калибровка проводится при помощи эталонного конденсатора емкостью 1000пФ  с отклонением 1%.

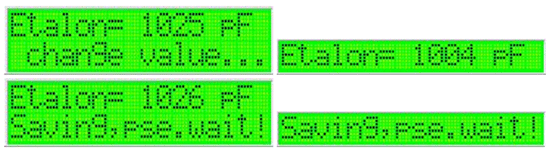

При нажатии кнопки калибровки отображается следующее:

Измерения, проведенные с помощью данного прибора на удивление точны, и точность во многом зависит от точности стандартного конденсатора, который вставляется в цепь, когда вы нажимаете кнопку калибровки. Метод калибровки устройства заключается всего лишь в измерении емкости эталонного конденсатора и автоматической записи его значения в память микроконтроллера.

Если вы не знаете  точное значение, можете откалибровать прибор, изменяя значения измерений шаг за шагом до получения наиболее точного значения конденсатора

Для подобной калибровки имеются две кнопки, обратите внимание, на схеме они обозначены как «UP» и «DOWN». Нажимая их  можно добиться корректировки   емкости калибровочного конденсатора. Затем данное значение автоматически записывается в память

Перед каждым замером емкости необходимо сбросить предыдущие показания. Сброс на ноль происходит при нажатии «CAL».

Для сброса в режиме индуктивности, необходимо  сначала замкнуть выводы входа, а затем нажать «CAL».

Весь монтаж разработан с учетом свободной доступности радиодеталей и с целью достижения компактности устройства.  Размер платы не превышают размеров ЖК-дисплея. Я использовал как дискретные компоненты, так и компоненты поверхностного монтажа. Реле с рабочим напряжением 5В. Кварцевый резонатор —  8MHz.

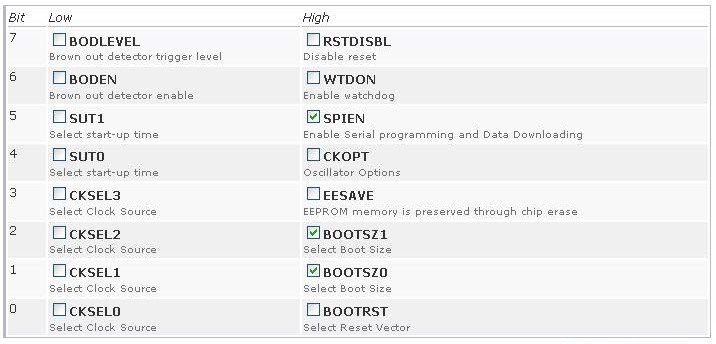

При программировании микроконтроллера ATmega8 необходимо выставить следующие фьюзы:

Несколько фото готового устройства:

Скачать прошивку (12,4 KiB, скачано: 2 828)

http://www.qsl.net/yo6pir/lcavr.html

Результат работы собранного устройства

Эти фотографии показывают LC метр в действии. На первой конденсатор 1nF/1%, а на второй дроссель 22uH/10%. Прибор очень чувствителен — когда ставим щупы, то уже есть 3-5 пФ на дисплее, но это устраняется при калибровке кнопкой. Конечно можно купить готовый аналогичный по функциям измеритель, но конструкция его столь проста, что совсем не проблема спаять и самому.

Обсудить статью ИЗМЕРИТЕЛЬ LC

Рассмотрена схема измерителя емкости конденсаторов и индуктивности катушек, выполненная всего на пяти транзисторах и,
несмотря на свою простоту и доступность, позволяет в большом диапазоне определять с приемлемой точностью емкость и индуктивность катушек. Имеется четыре поддиапазона для конденсаторов и целых пять поддиапазонов катушек. После достаточно простой процедуры калибровки, с применением двух подстроечных сопротивлений, максимальная погрешность будет около 3%, что согласитесь, для радиолюбительской самоделки совсем не плохо.

Предлагаю спаять своими руками эту простую схему LC-метра. Основой радиолюбительской самоделки служит генератор, выполненный на VT1, VT2 и радиокомпонентах обвязки. Его рабочая частота определяется параметрами LC колебательного контура, который состоит из
неизвестной емкости конденсатора Cx и параллельно подключенной катушки L1, в режиме определения неизвестной емкости — контакты X1 и X2 должны быть замкнуты, а в режиме измерения индуктивности Lx, она подключается последовательно с катушкой L1 и
параллельно соединенному конденсатору C1.

С подключением к LC-метру неизвестного элемента, начинает работать генератор на какой-то частоте, которая
фиксируется очень простым частотомером, собранным на транзисторах VT3 и VT4.
Затем значение частоты преобразуется в постоянный ток, который отклоняет стрелку микроамперметра.

Измеритель индуктивности сборка схемы. Соединительные провода рекомендуется делать по возможности максимально короткими для подключения
неизвестных элементов. После окончания процесса общей сборки необходимо откалибровать
конструкцию во всех диапазонах.

Калибровка осуществляется с помощью подбора сопротивлений подстроечных резисторов R12 и
R15 при подключении к измерительным выводам радиоэлементов с заранее известными номиналами.
Так как в одном диапазоне номинал подстроечных
резисторов будет один, а в другом он будет другой, то необходимо определить нечто среднее для всех диапазонов, при этом погрешность измерения не должна выйти
за 3%.

Этот достаточно точный LC метр собран на микроконтроллере PIC16F628A. В основе конструкции LC метра лежит частотомер с LC осциллятором, частота которого изменяется в зависимости от измеряемых величин индуктивности или емкости, и в результате вычисляется. Точность частоты доходит до 1 Гц.

Реле RL1 необходимо для выбора L или C режима измерения. Счетчик работает на основе математических уравнений. Для обоих неизвестных L
и C
, уравнения 1 и 2 являются общими.

Калибровка

При включении питания осуществляется автоматическая калибровка прибора. Начальный рабочий режим — индуктивность. Подождите пару минут для прогрева цепей устройства, затем нажмите тумблер «zero», для повторной калибровки. Дисплей должен вывести значения ind = 0.00
. Теперь подсоедините тестовый номинал индуктивности, например 10uH или 100uH. LC-метр должен вывести на экран точное значение. Для настройки счетчика имеются перемычки Jp1 ~ Jp4
.

Представленный ниже проект измерителя индуктивности очень прост для повторения состоит из минимума радиокомпонентов. Диапазоны измерения индуктивности
: — 10нГ — 1000нГ; 1мкГ — 1000мкГ; 1мГ — 100мГ. Диапазоны измерения емкости:
— 0.1пФ — 1000пФ — 1нФ — 900нФ

Измерительное устройство поддерживает автокалибровку при включении питания, что исключает вероятность человеческого фактора при ручной калибровке. Абсолютно, в любой момент можно заново откалибровать измеритель, просто нажав кнопку сброса. В приборе имеется автоматический выбор диапазона измерений.

В конструкции устройства нет необходимости использования каких-либо прецизионных и дорогих радио компонентов. Единственное, нужно иметь одну «внешнюю» емкость, номинал которой известен с большой точностью. Два конденсатора емкостью в 1000 пФ должны быть нормальногно качества, желательно использовать полистирольные, а две емкости по 10 мкФ должны быть танталовыми.

Кварц нужно взять точно на 4.000 МГц. Каждый 1% несоответствия частоты, приведет к 2% ошибке измерения. Реле с малым током катушки, т.к. микроконтроллер не способен обеспечить ток выше 30 мА. Не забудьте параллельно катушке реле для подавления обратного тока и исключения дребезга поставить диод.

Вот схема измерителя LC

Дроссель на 82uH. Общее потребление (с подсветкой) 30 мА. Резистор R11 ограничивает подсветку и должен быть рассчитан в соответствии с фактическим токопотреблением ЖК-модуля.

В измеритель нужно 9 В батарею питания. Поэтому тут использован стабилизатор напряжения 78L05. Также добавлен автоматический режим сна схемы. За время в режиме работы отвечает значение конденсатора C10 на 680nF. Это время в данном случае 10 минут. Полевой MOSFET Q2 может быть заменен на BS170.

Цифровая емкость конденсаторной цепи

Тестовый индуктор помещается последовательно с ударом. Таким образом, на дисплее отображается только дополнительная емкость или индуктивность измеряемого компонента. Изображение, найденное в заброшенном блокираторе телефона, и дисплей на факсимильном аппарате завершился неудачно. Контурные резисторы могут выдерживать 5%, более требовательное использование с допуском 1%.

Поместите дисплей на схему и настройте потенциометр для наилучшего контраста. Если он не работает, проверьте каждую схему, дисплей, рис. Клавиши, проводку и т.д. Если частота слишком высокая, на дисплее отобразится диапазон. Если осциллятор не работает, на дисплее будет отображаться 0. Вы можете настроить катушку для достижения. Установите измерительные клеммы на короткое замыкание и нажмите нуль.

В процессе настройки, следующей целью было сделать потребляемый ток максимально низким. С увеличением значения R11 до 1,2 ком, которые управляют подсветкой, общий ток устройства был снижен до 12 мА. Можно было уменьшить еще больше, но видимость очень страдает.

Теперь просто положите индуктор и прочитайте результат. Кратковременно поверните ключ «ноль». Теперь просто установите конденсатор на клеммы и прочитайте результат на дисплее. Инструмент может быть обнулен с помощью компонентов на измерительных клеммах. И компоненты, которые будут проверены позже, покажут разницу — значения исходного компонента.

Ферритовая катушка не подходит для контура резервуара, в идеале — использовать ядро ​​из железного порошка. В любом случае используйте РЧ-шок для проверки цепи, затем попытайтесь найти подходящую катушку, измерив и потянув повороты от какого-то индуктора, обнаруженного в ломе. У вас может быть свой собственный точный и цифровой индуктор и конденсаторный счетчик, который легко работать.

ну наконец-то удобная и адекватная tms-ка!

Рекомендую

Хорошо

Надёжность

Удобство

Внешний вид

Функциональность

Плюсы

ОБЩИЕ ШАГИ — это потрясающие! наконец-то удобно поддерживать многотысячные тест-кейсы буквально в два клика ) а еще сама библиотека тестов — проста и понятная, все по полочкам можно разложить ) сам интерфейс приятный, порадовали уровни пользователей в виде эмодзи =) сам прогон ручных тестов ничем особо не отличается от конкурентов, но зато удобно интегрировать автотесты и запускать их прям с тмски! понравилась функция запросов, было бы неплохо эти запросы как-то еще в проге использовать, например на основе них создавать сьюты )

Минусы

не везде очевидны и понятны фишки программы — например, долго искала, как создать тест-ран ))) но зато развивает внимание, а тестировщикам это полезно ) немного не хватает аналитики по тестам — что называется «график здоровья» тестов, может быть, какие-то шаблоны для тест-кейсов, чтобы создавать тесты еще быстрее )

очень радует, что на рынке появился продукт для тестировщиков, который решат наши самые большие головные боли =) сближает автотестеров и мануальщиков ) не вызывает нервного тика, не бесит и не перегружен лишним. круто, что нашей компании повезло и мы одни из первых начали ей пользоваться ) продукт еще развивается, с нетерпением жду новых релизов и фишек )

Порядок настройки

• — Измерить напряжение питания микроконтроллера (выводы 19 – 20). Это опорное напряжение “V.ref”
• — Измерить напряжение до резистивного делителя = U1
• — Измерить напряжение питания после делителя = U2
• — Рассчитать коэф. деления “С.div” = U1/U2
• — Внести полученные цифры в соответствующие разделы меню сохраняя их нажатием кнопки «ОК».

   Также внести напряжения “V.max” – максимальное напряжение батареи питания (заполнены все сегменты отображаемой батарейки) и соответственно “V.min” – минимальное напряжение батареи питания (все сегменты батарейки погашены, прибор сигнализирует о необходимой смене или заряде батареи питания). Значения напряжения питания для отображения промежуточных сегментов на пиктограмме батарейки, будут рассчитаны автоматически после внесения информации о “V.max” и “V.min”.

Стартер

При подаче напряжения в стартере возникает тлеющий разряд. Нагреваясь биметаллические пластины, из которых сделаны электроды стартера, замыкаются, в результате чего ток в цепи значительно увеличивается. Увеличившийся ток разогревает электроды люминесцентной лампы, и они начинают испускать электроны. Одновременно с этим электроды стартера остывают, биметаллическая пластина изгибается и цепь разрывается. Таким образом, стартер нужен только в момент запуска, в дальнейшей работе он не участвует и его электроды остаются разомкнутыми.

При этом на дросселе, благодаря самоиндукции, возникает кратковременный высоковольтный импульс, который приводит к газовому разряду и зажиганию лампы. Когда лампа горит, напряжение на её электродах ниже напряжения сети на величину эдс самоиндукции, возникающей в дросселе при зажигании лампы. Таким образом дроссель препятствует возрастанию тока в рабочем режиме лампы. Недостатками данной схемы являются продолжительное время включения светильника, по мере износа дроссель начинает издавать гул, низкая эффективность при отрицательных температурах.

Стартеры.

Любимая моя статистика — Яндекс Метрика

Плюсы

Это же мастхэв для каждого специалиста или владельца сайта. Все просто понятно, куча возможностей. Как всегда великолепно продумано юзабилити, не надо иметь «высшее профильное образование» чтоб использовать сервис.

Особенно обновленный дизайн просто шикарен, в прочем как и у всей линейки продуктов Яндекса.

Минусы

Не всегда четко отрабатывают цели. Особенно проблема бывает с целями на js события. Так же хотелось бы видеть реализованным что-то вроде многоканальных последовательностей от гугла. иногда бывает не просто идентифицировать какой источник принес лида, так как атрибуция отдает весь вес только последнему переходу. Соответственно постоянно какая-то часть постоянно уходит в «прямые» переходы, и не понятно какой трафик принес заказ.

В Целом Яндексы красавцы, видно что работают над своим продуктом. Пользуюсь вообще почти всем. кроме вашего диска — он унылый( А так, от почты до навигатора 😀 Молодцы.

Работа с устройством

   Ещё меню lc-метра содержит разделы Light, Sound, Memory. В разделе Light есть возможность включить либо отключить подсветку LCD. Раздел Sound, для вкл/откл звука. В разделе Memory можно посмотреть результаты последних 10 измерений, а также (для новичков) увидеть полученный результат в разных единицах измерения. Назначение кнопок описывают пиктограммы, размещенные в нижней части экрана.

• (F) – “Function” переход в меню Setup
• (M) – “Memory” сохранение результатов измерения в памяти
• (☼) – “Light” вкл/откл подсветки
• (C) – “Calibration” калибровка

   Главный экран содержит условную шкалу погрешности в измерениях, которую необходимо контролировать и в случае необходимости своевременно выполнять калибровку.

L/C-метр LC200A — измеритель параметров и исправности электронных компонентов

Если купить LC метр LC200A, то вопрос о том, как измерить индуктивность катушки в домашних условиях отпадает. Это ещё и измеритель ёмкости конденсаторов. Простой на вид прибор имеет точность измерения 1%. Только на верхнем диапазоне значение равно 3%.

LC200A как измеритель ёмкости конденсаторов

Конденсатор имеет проходное сопротивление — важный параметр. Как и при измерении индуктивности прибор имеет разную частоту внутреннего генератора на двух диапазонах: 0,01 пФ — 10 мкФ и 10 мкФ — 100 мФ. Следует учесть, что 1 мФ = 1000 мкФ. Надо помнить, что прибор не имеет защиты от подключения заряженных конденсаторов.

Как измерить индуктивность катушки при помощи прибора

Точность измерения катушки индуктивности сопряжена с трудностями показа малых значений. Она обеспечивается встроенным генератором с частотой 500 Гц — 50 кГц, покрывающей два диапазона: 0,001 мкГн — 100 мГн и 100 мГн — 100 Гн. Чувствительность к малой индуктивности, которую следует учитывать даже у прямых проводников, важна при диагностике высокочастотных и импульсных схем. Низкий порог обнаружения прибора LC200A позволяет её оценить. Большие измеряемые значения требуются для прозвонки трансформаторов питания, индуктивных фильтров и катушек микроволновых печей.

Дополнительная информация

Перед новым измерением требуется всего лишь нажать кнопку обнуления. Если при измерении ёмкости показания прибора нестабильны, то это означает, что частотные характеристики конденсатора крайне низкие.

Жидкокристаллический экран с подсветкой экономичен. Питание LC тестера осуществляется тремя способами: через разъём mini-USB, от 4 батареек АА на 1,5 В или от блока питания на 5 В

Обратите внимание на наличие откидной подставки.
