Разновидности TFT-дисплеев, их достоинства и недостатки

Такие названия, как TN, IPS и MVA – это все дисплеи с тонкопленочными транзисторами TFT. В этих названиях легко запутаться. Попробуем разобраться, чем они отличаются, и что же все-таки лучше.

Twited Nematic (TN) + Film

Это более простой, дешевый и быстрый вариант. Время отклика матрицы TFT TN экранов составляет всего 2-4 мс

Они могут отображать большее количество кадров в секунду, а это особенно важно при просматривании видео и игре в видеоигры

Однако, устройства на базе TN имеет много недостатков в плане качества изображения:

• угол обзора у TN-дисплея составляет всего 50-90 °. Значит получить полный эффект от графики на экране, изготовленном по технологии TFT TN, можно только глядя на него прямо. Если смотреть сбоку, сверху или снизу, картинка будет менять свой цвет;
• низкие показатели контрастности (максимум 500:1) и маленький диапазон цветов. Такое устройство не передаст все цвета;
• черный цвет в TN-экранах слишком яркий, ему не хватает глубины, а белый – недостаточно яркий, из-за чего при солнечном свете ничего не будет видно.

Если вы используете устройство для регулярного просмотра веб-страниц, работы в офисе или для других повседневных задач, тогда дисплей с технологией TFT TN удовлетворит ваши потребности. Также он подходит для геймеров, так как во время игры важнее все-таки скорость передачи изображения. Но для ведения бизнеса или выполнения графической работы, которая требует высочайшего уровня цветовой и графической точности, лучше всего выбрать дисплей с технологией IPS.

Super TFT (или IPS)

Технология IPS TFT решает все проблемы экрана TN. Основное отличие от панелей TN – направление движения кристаллов. В IPS-дисплеях они движутся параллельно плоскости панели, а не перпендикулярно к ней. Это изменение уменьшает рассеивание света в матрице и позволяет получить более широкие углы обзора (от 170 °), большой цветовой спектр (вплоть до 1 млрд.), высокую контрастность (1:1000). Черные цвета будут глубокими и более совершенными.

Однако, есть у IPS и недостаток: время ответа таких матриц составляет 10-20 мс, что маловато для современных видеоигр, хотя и приемлемо. У экранов AMOLED время отклика и того больше.

Нельзя сказать, что лучше: технология IPS или TN TFT. У каждой из них есть плюсы и минусы, поэтому нужно исходить из того, с какой целью покупается девайс. IPS широко используется в высококачественных мониторах, ориентированных на профессиональных графических художников.

MVA

Эта технология самая совершенная – она сочетает преимущества двух предыдущих вариантов. У MVA-дисплеев широкий угол обзора, отличная цветность и контрастность, глубокий черный цвет и вместе с тем оптимальное время отклика.

Если сравнивать дисплеи с технологией TFT IPS и SVA (разновидность MVA), то будет тяжело выбрать лучший вариант. У каждого есть достоинства. SVA имеет всего лишь небольшое отличие в строении – в таком дисплее кристаллы выравниваются по вертикали, а не по горизонтали. Это сказывается на их способности пропускать или блокировать свет, что определяет уровень яркости дисплея и передачу черного цвета. В SVA-дисплеях эти параметры находятся на высоте, хотя это не означает, что IPS показывает плохую картинку. По сравнению с IPS у SVA меньше угол обзора.

Подключение ЖК экрана к Ардуино по I2C

Для подключения необходимы сама плата Ардуино, дисплей, макетная плата, соединительные провода и потенциометр.

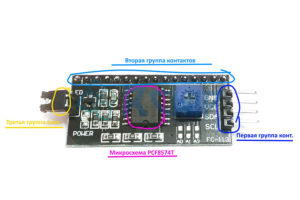

Если вы используете специальный отдельный i2c переходник, то нужно сначала припаять его к модулю экрана. Ошибиться там трудно, можете руководствоваться такой схемой.

Жидкокристаллический монитор с поддержкой i2c подключается к плате при помощи четырех проводов – два провода для данных, два провода для питания.

• Вывод GND подключается к GND на плате.
• Вывод VCC – на 5V.
• SCL подключается к пину A5.
• SDA подключается к пину A.

И это все! Никаких паутин проводов, в которых очень легко запутаться. При этом всю сложность реализации i2C протокола мы можем просто доверить библиотекам.

Что означает LCD

Название «Liquid Crystal Display» переводится как «Жидкокристаллический дисплей». Эта технология делает мониторы гораздо тоньше. И при этом значительно увеличивается площадь экрана.

Жидкие кристаллы и управление ими

Liquid Crystal (жидкие кристаллы) представляет собой органические вещества. При воздействии электрического напряжения кристаллы способны менять интенсивность пропускаемого через них света.

LCD матрица устроена так, что между двумя пластинами из стекла или пластика расположена сетка из жидких кристаллов. ЖК кристаллы, в свою очередь, расположены параллельно друг к другу. И это позволяет свету проникать через панель. А когда на матрицу приходит электрический сигнал, кристаллы начинают менять своё положение. И перекрывают проходящий через них свет.

Прилагая к матрице разный уровень напряжения, можно манипулировать интенсивностью света. Таким образом, при подаче слабого напряжения кристаллы будут оставаться в стандартном положении — 0 градусов. И поэтому свет будет проходить без потерь. Однако если изменить напряжение, кристаллы могут повернуться вплоть до 90 градусов. И тогда свет вообще не проникнет через панель – экран будет чёрным.

Любой современный ЖК-дисплей, будь то монитор компьютера, экран ноутбука или смартфона, имеет сотни тысяч таких кристаллов. И все они объединены в LCD матрицу. Именно с помощью таких ячеек, размером долей миллиметра, можно формировать изображение. А также менять яркость, контрастность и цветопередачу.

История создания жидкокристаллического дисплея

История ЖК технологий берёт начало с изобретения английскими учёными стабильного жидкого кристалла. Потому как первые жидкие кристаллы были очень нестабильны. А также потребляли огромное количество энергии. И для серийного производства они, мягко говоря, не годились. Однако в 71-м году, благодаря Джеймсу Ли Фергесону (Fergason), работавшему в корпорации RCA (Radio Corporation of America), мир увидел более совершенную версию ЖК дисплея. Новое открытие вызвало бурю обсуждений, и было принято очень горячё. И с того момента ЖК дисплеи стали распространяться в массы.

Виды ЖК экранов

По типу матрицы мониторы делятся на:

• DSTN (dual-scan twisted nematic) — жидкокристаллические дисплеи с двойным сканированием.
•  TFT (thin film transistor) – экраны с тонкоплёночными транзисторами.

Наибольшее распространение получили как раз TFT дисплеи. Потому как они имеют больший функционал и лучшую стабильность.

Стоит отметить профессиональные LTV мониторы для видеонаблюдения. Такие дисплеи разительно отличаются от обычных компьютерных. Например, могут плавно отображать сразу несколько видеотрансляций на одном экране.

Технические характеристики

Важнейшие характеристики ЖК-дисплеев:

• тип матрицы — определяется технологией, по которой изготовлен ЖК-дисплей;
• класс матрицы; стандарт ISO 13406-2 выделяет четыре класса матриц по допустимому количеству «битых пикселей»;
• разрешение — горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК-дисплеи имеют одно фиксированное разрешение, а поддержка остальных реализуется путём интерполяции (ЭЛТ-мониторы также имеют фиксированное количество пикселей, которые также состоят из красных, зелёных и синих точек, однако из-за особенностей технологии при выводе нестандартного разрешения в интерполяции нет необходимости);
• размер точки (размер пикселя) — расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением;
• соотношение сторон экрана (пропорциональный формат) — отношение ширины к высоте (5:4, 4:3, 3:2 (15÷10), 8:5 (16÷10), 5:3 (15÷9), 16:9 и др.);
• видимая диагональ — размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: при одинаковой диагонали, монитор формата 4:3 имеет бо́льшую площадь, чем монитор формата 16:9;
• контрастность — отношение яркостей самой светлой и самой тёмной точек при заданной яркости подсветки. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведённая для них цифра контрастности (так называемая динамическая) не относится к статическому изображению;
• яркость — количество света, излучаемое дисплеем (обычно измеряется в канделах на квадратный метр);
• время отклика — минимальное время, необходимое пикселю для изменения своей яркости. Составляется из двух величин:
  • время буферизации (input lag). Высокое значение мешает в динамичных играх; обычно умалчивается; измеряется сравнением с кинескопом в скоростной съёмке. По состоянию на 2011-й год в пределах 20—50 мс; в отдельных ранних моделях достигало 200 мс;
  • время переключения. Указывается в характеристиках монитора. Высокое значение ухудшает качество видео; методы измерения неоднозначны. По состоянию на 2016-й год практически во всех мониторах заявленное время переключения составляет 1—6 мс;
• угол обзора — угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению. Некоторые производители указывают в технических параметрах своих мониторов углы обзора, такие, к примеру, как: CR 5:1 — 176/176°, CR 10:1 — 170/160°. Аббревиатура CR (англ. contrast ratio) обозначает уровень контрастности при указанных углах обзора относительно контрастности при взгляде перпендикулярно экрану. В приведённом примере, при углах обзора 170°/160° контрастность в центре экрана снижается до значения не ниже, чем 10:1, при углах обзора 176°/176° — не ниже, чем до значения 5:1.

Подсветка

Основная статья: Подсветка ЖК-дисплеев

Сами по себе жидкие кристаллы не светятся. Чтобы изображение на жидкокристаллическом дисплее было видимым, нужен источник света. Источник может быть внешним (например, Солнце) либо встроенным (подсветка). Обычно лампы встроенной подсветки располагаются позади слоя жидких кристаллов и просвечивают его насквозь (хотя встречается и боковая подсветка, например, в часах).

Внешнее освещение

Монохромные дисплеи наручных часов и мобильных телефонов большую часть времени используют внешнее освещение (от Солнца, ламп комнатного освещения и так далее). Обычно позади слоя пикселей из жидких кристаллов находится зеркальный или матовый отражающий слой. Для использования в темноте такие дисплеи снабжаются боковой подсветкой. Существуют также трансфлективные дисплеи, в которых отражающий (зеркальный) слой является полупрозрачным, а лампы подсветки располагаются позади него.

Подсветка лампами накаливания

В прошлом в некоторых наручных часах с монохромным ЖК-дисплеем использовалась сверхминиатюрная лампа накаливания. Но из-за высокого энергопотребления лампы накаливания являются невыгодными. Кроме того, они не подходят для использования, например, в телевизорах, так как выделяют много тепла (перегрев вреден для жидких кристаллов) и часто перегорают.

Электролюминесцентная панель

Монохромные ЖК-дисплеи некоторых часов и приборных индикаторов используют для подсветки электролюминесцентную панель. Эта панель представляет собой тонкий слой кристаллофосфора (например, сульфида цинка), в котором происходит электролюминесценция — свечение под действием тока. Обычно светится зеленовато-голубым или жёлто-оранжевым светом.

Подсветка газоразрядными («плазменными») лампами

В течение первого десятилетия XXI века подавляющее большинство LCD-дисплеев имело подсветку из одной или нескольких газоразрядных ламп (чаще всего с холодным катодом — CCFL, хотя недавно стали использоваться и EEFL). В этих лампах источником света является плазма, возникающая при электрическом разряде через газ. Такие дисплеи не следует путать с плазменными дисплеями, в которых каждый пиксель светится сам и является миниатюрной газоразрядной лампой.

Светодиодная (LED) подсветка

В начале 2010-х получили распространение ЖК-дисплеи, имеющие подсветку из одного или небольшого числа светодиодов (LED). Такие ЖК-дисплеи (в торговле нередко называемые LED TV или LED-дисплеями) не следует путать с настоящими LED-дисплеями, в которых каждый пиксель светится сам и является миниатюрным светодиодом.

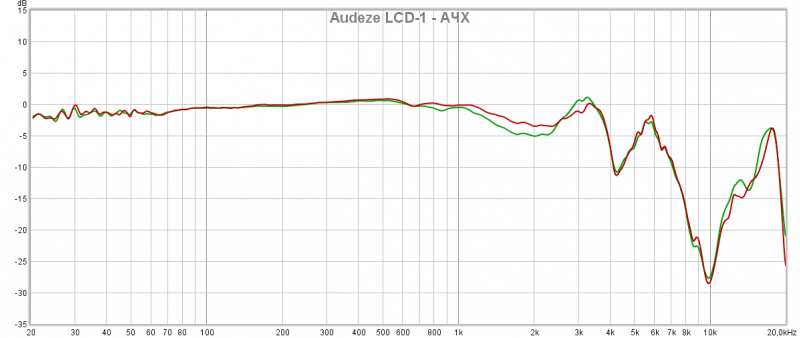

Измерения

Общая картина по результатам измерений имеет основные признаки, по которым можно идентифицировать наушники как продукцию Audeze, но есть нюансы, что не позволяют поставить эту модель в один ряд с остальными представителями семейства LCD.

Главное достоинство планаров от Audeze — фактически линейная горизонтальная АЧХ на участке до 1 кГц. У LCD-1 этот признак присутствует в полной мере. Более того, характерный первый провал в районе 2 кГц минимален, и только на 10 кГц происходит первое и единственное значительное ослабление отдачи.

Столь эффективным поведением в области верхней середины старшие модели похвастать не могут. Ослабленное звучание баса обусловлено наклоном АЧХ, которая плавно нарастает до отметки 600 Гц и не самым стабильным поведением излучателя до уровня 60–70 Гц.

График искажений демонстрирует основные проблемные зоны наушников: басовая область и верхние частоты. В обоих случаях есть выраженная тенденция к выходу искажений за пределы общего уровня, балансирующего в районе отметки 1%. Уровень искажений в целом оказался заметно выше заявленного. Возможно, это обусловлено принадлежностью наушников к первой производственной партии.

IPS

Этот тип чаще используется в смартфонах и планшетах как сенсорный LCD-дисплей, но также он встречается на телевизорах и мониторах более высокого ценового диапазона. И несмотря на то, что обе эти технологии отвечают высоким требованиям, есть существенные различия. Не зря матрицы на технологии IPS ставятся на более дорогие устройства, ведь она позволяет передавать куда более естественные цвета. Как отмечают отзывы, картинка получается более насыщенной. Также ее просматривать можно под разным углом без каких-либо изменений в контрастности. Это существенный плюс для современного телевизора.

Однако, помимо плюсов, у нее есть и минусы. Несмотря на высокое качество изображения и цветопередачи, матрицы на основе технологии IPS имеют весьма медленный по сравнению с TN-панелями отклик — так говорят отзывы. Но с помощью современных технологий и этот параметр смог достичь достаточно высокого уровня.

Устройство ЖК дисплея

Практически все существующие сегодня ЖК дисплеи имеют идентичное устройство. Если говорить о конструкции, то любой LCD монитор или телевизор состоит из следующих компонентов:

• ЖК матрицы;
• Источник света;
• Контактного жгута;
• Обрамление (корпус).

ЖК матрица представляет собой две стеклянные пластины, между которыми располагается тонкий слой жидких кристаллов. По сути – это массив, состоящий из огромного множества ячеек, называемых пикселями. Каждый пиксель матрицы состоит из нескольких молекул жидких кристаллов и двух поляризационных фильтров. Причем плоскости этих фильтров расположены перпендикулярно относительно друг друга.

Каждый пиксель матрицы расположен между двумя специальными прозрачными электродами, что дает возможность управлять расположением молекул в каждом пикселе отдельно. LCD технология может основываться на прохождении либо отражении света, в зависимости от устройства монитора, через молекулы жидких кристаллов. Разницы между этими типами матриц практически нет. Однако стоит отметить, что большинство ЖК дисплеев работают на прохождение света через слой жидких кристаллов.

Пример работы

Подключим часы реального времени и монохромную светодиодную матрицу к Arduino через I²C разветвитель.

Код для Arduino

i2cHubScanner.ino

// библиотека для работы с I²C хабом
#include <TroykaI2CHub.h>

// создаём объект для работы с хабом
// адрес по умолчанию 0x70
TroykaI2CHub splitter;

// можно создавать несколько объектов с разными адресами
// подробнее читайте на:
// http://wiki.amperka.ru/продукты:troyka-i2c-hub

void setup() {
  // открываем последовательный порт
  Serial.begin(115200);
  // ждём открытия порта
  while(!Serial) {
  }
  // печатаем сообщение об успешной инициализации Serial-порта
  Serial.println("Serial init OK");
  // начало работы с I²C хабом
  splitter.begin();
  Serial.println("Splitter init OK");
  // ждём одну секунду
  delay(1000);
}

void loop() {
  // счётчик цикла
  for (int i = ; i < 8; i++) {
    // переключаем по очереди каналы
    splitter.setBusChannel(i);
    // выводим номер канала
    Serial.print("Set channel ");
    Serial.print(i);
    Serial.println(":");
    // запускаем I²C сканер
    startScanerI2C();
    // ждём одну секунду
    delay(1000);
  }
}

void startScanerI2C()
{
  // переменная состояние ответа
  byte state;
  // переменная хранения текущего адреса
  byte address;
  // переменная для хранения количества найденых I²C устройств
  int countDevices = ;
  // печатем о начале поиска
  Serial.println("Scanning...");
  // перебираем по очереди все адреса от 0 до 127
  for (address = 1; address < 127; address++ ) {
    // начинаем передачу данных по текущем адресу
    Wire.beginTransmission(address);
    // завершаем передачу данных
    state = Wire.endTransmission();
    // если пришедший байт равен нулю
    if (state == ) {
      // на адресе есть устройство
      // печатаем об этом
      Serial.print("I2C device found at address 0x");
      // если адрес меньше 16, печатем ноль
      if (address < 16) {
        Serial.print("0");
      }
      // печатаем текущий адрес в 16 разрядной системе исчесления
      Serial.print(address, HEX);
      Serial.println("  !");
      // инкрементируем кол-во найденых устройств
      countDevices++;
    }
  }
  // если не найдено ни одного I²C устройства
  // печатаем об этом
  if (countDevices == ) {
    Serial.println("No I²C devices found");
  } else {
    // печатаем о завершении процесса
    Serial.println("Done");
  }
}

Как устроен LCD дисплей

Устройство LCD дисплея напоминает собой сэндвич. То есть, различные слои наложены друг на друга. В основе лежат пластины из стекла или, редко, из пластика. А между этими пластинами находится «начинка»:

• тонкоплёночный транзистор,
• цветной фильтр, который содержит основные цвета (красный, зелёный и синий),
• слой жидких кристаллов.

Источником света в LCD мониторах являются флуоресцентные лампы или светодиоды.

ЖК матрица

Основой LCD дисплея является матрица. ЖК матрица же состоит из различных слоёв:

• рассеиватель света,
• электроды,
• стекло,
• поляризаторы,
• слой с жидкими кристаллами.

Изображение строится с помощью целого массива пикселей. Которые, в свою очередь, снабжены светодиодами красного, зелёного и синего цвета.

Пассивная матрица

Принцип работы пассивной матрицы состоит в том, что каждая строка и столбец дисплея имеет собственный драйвер. И этот драйвер быстро выполняет анализ сигнала для активации необходимых пикселей. Но в современных реалиях, при увеличении размеров монитора и параметров яркости, изготовление таких матриц становится затруднительным. Потому как приходится увеличивать мощность потока энергии через линию управления. И из-за этого светодиоды в таких дисплеях больше подвержены выгоранию.

Активная матрица

Этот вид матриц решает проблемы с потребляемой энергией за счёт внедрения TFT технологии. Тонкоплёночные транзисторы управляют током через светодиод. А значит, управляют и яркостью отдельного пикселя. В этом случае через матрицу может проходить и более слабый ток для понижения яркости экрана.

Таким образом, яркость, контрастность и отображение цвета на таких матрицах лучше. А потребляемая энергия меньше.

Модуль подсветки

Каждый LCD дисплей снабжён модулем подсветки, который и создаёт свет. Потому что, без дополнительного внутреннего свечения человеческий глаз попросту не распознает изображение.

На базе флуоресцентных ламп

Такой тип подсветки позволяет получить различные цвета, в том числе и белый цвет экрана, который чаще всего используется в LCD дисплеях. Потребление электроэнергии при подсветке флуоресцентными лампами невелико. Однако для стабильной работы нужен источник переменного напряжения 80-100 В.

Дисплеи с такой подсветкой потребляют меньше энергии, но срок службы не так уж и велик.

На базе светодиодов

В отличие от предыдущей схемы подсветки, светодиоды дают более продолжительный срок эксплуатации. А также большую яркость экрана. Такая подсветка может работать и без преобразователей. Но необходима установка токоограничительных транзисторов.

Модуль управления

Плата управления является важным узлом в устройстве дисплея.
Именно на этой плате располагается основная распиновка и два микропроцессора, отвечающие за функционирование монитора.

Первый микропроцессор это восьми битный микроконтроллер. Он отвечает за ряд простых, но очень нужных функций:

• работа кнопочной панели,
• включение и выключение монитора,
• функционирование подсветки.

Для того чтобы настройки монитора не сбивались, к этому микроконтроллеру прилагается схема памяти.

Назначение второго микропроцессора куда обширней. Ведь он отвечает за обработку аналогового сигнала и подготовку его вывода на ЖК-панель.

Таким образом, плату управления можно назвать мозгом дисплея. Потому что всё управление ЖК дисплеем проходит именно в цифровом виде. Сигнал, проходящий с видеокарты, попадает сюда, после чего мы и получаем изображение.

Блок питания

Блок питания ЖК монитора служит для преобразования переменного сетевого напряжения — 220V в постоянное, но небольшой величины, от 4 до 12V.

Стоит отметить, что некоторые неисправности ЖК мониторов возникают именно из-за проблем с блоком питания. Потому как из-за сильных скачков напряжения транзисторы перегорают.

Корпус

Всё, что было перечислено выше, упаковано в корпус монитора. В плане характеристик корпуса всё зависит от фантазий разработчиков. Будь то форма или материал, из которого он изготовлен.

Интересной частью корпуса является панель управления монитором. В этой роли выступают как обычные механические кнопки, так и интерактивные иконки на самом экране. А также каждый монитор снабжён всей необходимой распиновкой. А некоторые даже разъёмами для аудиосистемы.

Элементы платы

Дисплей

Дисплей MT-16S2H-I умеет отображать все строчные и прописные буквы латиницы и кириллицы, а также типографские символы. Для любителей экзотики есть возможность создавать собственные иконки.

Экран выполнен на жидкокристаллической матрице, которая отображает 2 строки по 16 символов. Каждый символ состоит из отдельного знакоместа 5×8 пикселей.

Контроллер дисплея

Матрица индикатора подключена к встроенному чипу КБ1013ВГ6 с драйвером расширителя портов, которые выполняют роль посредника между экраном и микроконтроллером.

Контроллер КБ1013ВГ6 аналогичен популярным чипам зарубежных производителей HD44780 и KS0066, что означает совместимость со всеми программными библиотеками.

I²C-расширитель

Для экономии пинов микроконтроллера на плате дисплея также распаян дополнительный преобразователь интерфейсов INF8574A: микросхема позволит общаться экрану и управляющей плате по двум проводам через интерфейс I²C.

Обвязка удвоения напряжения

На плате дисплее распаяна обвязка удвоения напряжения, что бы получить необходимое напряжение для питание экрана от 3,3 вольт.

Контакты подключения

На плате дисплея выведено 18 контактов для подведения питания и взаимодействия с управляющей электроникой.

Вывод	Обозначение	Описание
1	GND	Общий вывод (земля)
2	VCC	Напряжение питания (3,3 В)
3	VO	Управление контрастностью
4	RS	Выбор регистра
5	R/W	Выбор режима записи или чтения
6	E	Разрешение обращений к индикатору (а также строб данных)
7	DB0	Шина данных (8-ми битный режим)(младший бит в 8-ми битном режиме)
8	DB1	Шина данных (8-ми битный режим)
9	DB2	Шина данных (8-ми битный режим)
10	DB3	Шина данных (8-ми битный режим)
11	DB4	Шина данных (8-ми и 4-х битные режимы)(младший бит в 4-х битном режиме)
12	DB5	Шина данных (8-ми и 4-х битные режимы)
13	DB6	Шина данных (8-ми и 4-х битные режимы)
14	DB7	Шина данных (8-ми и 4-х битные режимы)
15	LED+	Питания подсветки (+)
16	LED–	Питания подсветки (–)
17	SDA	Последовательная шина данных
18	SCL	Последовательная линия тактированния

Обратите внимания, что физические контакты подсветки экрана и , также интерфейс шины I²C и расположены не в порядком соотношении с другими пинами экрана.

Питание

Дисплей питается строго от 3,3 вольта (пин VCC) и общается с управляющими платами с логическим напряжением 3,3 вольта. Более высокое напряжение выведет экран из строя.

Если в вашем проекте есть напряжение питания 5 вольт, рекомендуем использовать текстовый экран 16×2 / I²C, который остаётся совместим со всеми контролерами с логическим напряжением от 3,3 до 5 вольт, но для питания самого индикатора (пин VCC) необходимо 5 вольт.

Интерфейс передачи данных

Дисплей может работать в трёх режимах:

• 8-битный режим — в нём используются и младшие и старшие биты (-)
• 4-битный режим — в нём используются только младшие биты (-)
• I²C режим — данные передаются по протоколу I²C/TWI. Адрес дисплея .

Использовать восьмибитный и четырёхбитный режим в данном дисплее не целесообразно. Ведь главное достоинство этой модели именно возможность подключения через I²C.
Если всё-таки есть необходимость использовать 4-битный или 8-битный режим, читайте документацию на текстовый экран 16×2.

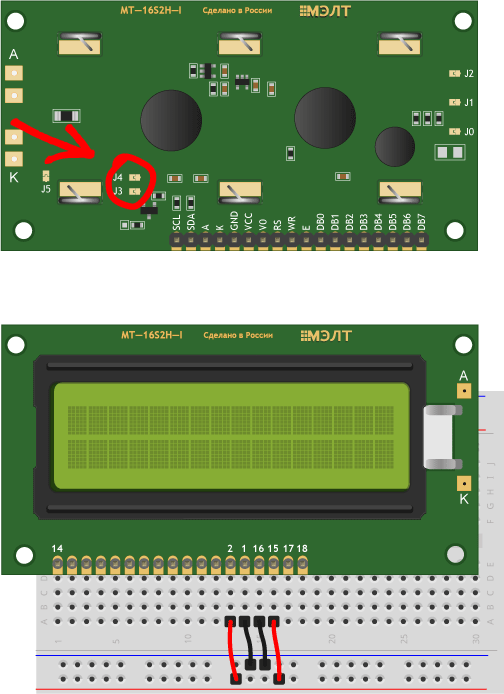

Объединение питания

Для подключения питания к дисплею необходимо четыре контактов:

Вывод	Обозначение	Описание
1	GND	Общий вывод (земля)
2	VCC	Напряжение питания (3,3 В)
15	LED+	Питания подсветки (+)
16	LED–	Питания подсветки (–)

Но если запаять перемычки и на обратной стороне дисплея, количество контактов питания можно сократить до двух, объединив цепь питания и подсветки дисплея.

Мы взяли этот шаг на себя и спаяли перемычки самостоятельно.

Выбор адреса

Используя шину можно подключить несколько дисплеев одновременно, при этом количество занятых пинов останется прежним.

Для общения с каждым дисплеем отдельно, необходимо установить в них разные адреса. Для смены адреса на обратной стороне дисплея установлены контактные площадки , и .

Капнув припоем на контактные площадки, мы получим один из семи дополнительных адресов:

• нет припоя, соответственно нет электрического контакта.
• есть припой, соответственно есть электрический контакт.

J2	J1	J0	Адрес
L	L	L	0x38
L	L	H	0x39
L	H	L	0x3A
L	H	H	0x3B
H	L	L	0x3C
H	L	H	0x3D
H	H	L	0x3E
H	H	H	0x3F
