Занимаемся сборкой сверлильного станка для печатных плат

О сверлильных станках на заметку

Станок представляет собой единую, жестко зафиксированную конструкцию, и состоит из основных элементов: основания, стойки различных переходников, крепления, электродвигателя и других элементов.Его задача заключается в повышении точности обработки инструментом и снижение трудоемкости работ: он максимально облегчает труд человека (например, при обработке твердых материалов, таких как металлы), и снижает влияние человеческого фактора в производстве.Обычные не дорогие мини станки перемещаются в основном по одной оси, например, сверлильные только сверху вниз.Более дорогие же могут двигаться в нескольких плоскостях, как минимум в двух, вертикальной и горизонтальной. Такие модели уже могут являться автоматическими и полуавтоматическими.

Как работает миниатюрный сверлильный станок

Вращение от вала электродвигателя при его запуске передается на зубчатую (у самых маленьких моделей) или ременную передачу. Скорость вращения шпиндельного узла и зафиксированного в нем инструмента изменяется посредством коробки скоростей оборудования, которая управляется при помощи специальной рукоятки.

Для фиксации сверла в шпиндельном узле маленького настольного станка может использоваться кулачковый или цанговый патрон. Для закрепления инструмента в кулачковом патроне необходим специальный ключ (в цанговом устройстве такой процесс выполняется автоматически).

За вертикальное перемещение шпиндельного узла со сверлом (движение подачи) отвечает специальная рукоятка, располагаемая на правой стороне корпуса рабочей головки. Автоматический возврат рабочей головки в исходное состояние обеспечивает специальная пружина, встроенная в механизм подачи.

Микрометрическая шкала на рукоятке подачи помогает высверливать отверстия заданной глубины

Отдельные модели мини сверлильных станков оснащены механизмом, позволяющим автоматически регулировать глубину сверления. Для того чтобы задействовать такой механизм в процессе выполнения сверления, его необходимо предварительно настроить, что выполняется следующим образом. Конец сверла опускается до отметки на боковой стороне детали, соответствующей требуемой глубине сверления. В таком положении затягивается рукоятка механизма ограничения глубины сверления, что и не даст инструменту в ходе обработки опускаться ниже требуемой глубины отверстия.

Сверлильный станок ЧПУ для плат из палок и саморезов

• Другие магазины
• TAYDAELECTRONICS.COM
• Сделано руками
• Радиотовары

Не так давно мелькал тут обзор драйвера для шаговика, чувак изящно смастерил все без применения микроконтроллера. Почитал я это, глянул на свое сверлило для плат с тугой ручной подачей, и решил нацепить на него управление подачей вверх-вниз. Был куплен драйвер для шаговика, из закромов был вытащен подходящий шаговик от принтера, был куплен дорогущий кулачковый патрон, который я насадил на вал движка от какого то принтера, потом пришел драйвер и движуха началась. Вот первая версия моего платосверлила: люди с инженерным мышлением сразу заметят наркоманское положение рычага относительно направляющих (шиссот рублев за латунную трубку, и еще столько же за латунный стержень! да луше б я в китае купил линейние подшипники и две направляющих), из-за такого решения шпиндель ходит неравномерно, рывками, и можно переломать некоторое количество сверел, если они из твердосплава. А ради них все собственно и затевалось. Пока ждал железо, замутил могучую подсветку для этого станка прибор говорит что ОЧЕНЬ ЯРКО. Но работать комфортно, регулировку подсветки решил не делать

вот фото в работе

Начал пилить привод оси У. Решил просто добавить немного деревяшек к существующей конструкции

Обратите внимание на нанотехнологичное соединение вала с ходовым винтом

Для этого был куплен датчик стопсигнала от ваза какого то, и безжалостно раздолбан, чтобы осталась только латунная трубка Настала очередь электроники. Поигрался в протеусе и на макетке со схемой и кодом, и вытравил плату для будущего контроллера В качестве мозгов станка выступит ардуино нано, ибо кодить для чего-то более серьезного я не могу. Управление при помощи потенциометра и энкодера с кнопкой. Сам драйвер называется в интернете EASY DRIVER, что как бы говорит о простоте работы с ним. Это верно. Ему нужно два сигнала — STEP и DIR. Первым мы шагаем движком, вторым говорим, в какую сторону шагать. После пробы топорной библиотеки для него я решил написать всё сам, получилось в итоге неплохо. Питается это всё от ноутбучного блока питания на 19 вольт. Драйвер может пропустить через себя до 30 вольт, а мотор с патроном рассчитан на 24, если не ошибаюсь, оборотов у него все таки маловато. Видео первого теста:

Энкодером можно двигать шпиндель вверх-вниз по оси У, переменный резистор задает расстояние, на которое шпиндель сдвинется за один щелчок энкодера, а так же задает скорость подачи при нажатии кнопки «СВЕРЛИТЬ!» Очень удобно оказалось использовать заранее подготовленный алгоритм проделывания отверстия. Так же для понта приделал валявшийся дисплей. Подключил его с помощью вот такого адаптера i2c? чтобы сэкономить ноги ардуины

Прикрутил все платы и ручки на места, и вот что получилось:

посмотреть

Помучившись с кодом заставил все это работать как мне нужно, и вот готовое устройство.

Теперь осталось надумать новый безумный проект, чтобы опробовать свое поделие в боевых условиях, а так же приделать педаль, чтобы освободить руки.

Если кого что заинтересовало в обзоре, спрашивайте, личка, комменты, как угодно

Планирую купить +25 Добавить в избранное Обзор понравился +63 +109

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке

Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

• шестерня;
• шестигранник, на который будет надеваться шкив;
• два подшипника;
• трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
• зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

Ghostgkd777 › Блог › Сверлильный станок для печатных плат

Всем привет!Давно шел к этому, наконец руки дошли и за 12 часов сварганил ковырялочку для печаток.

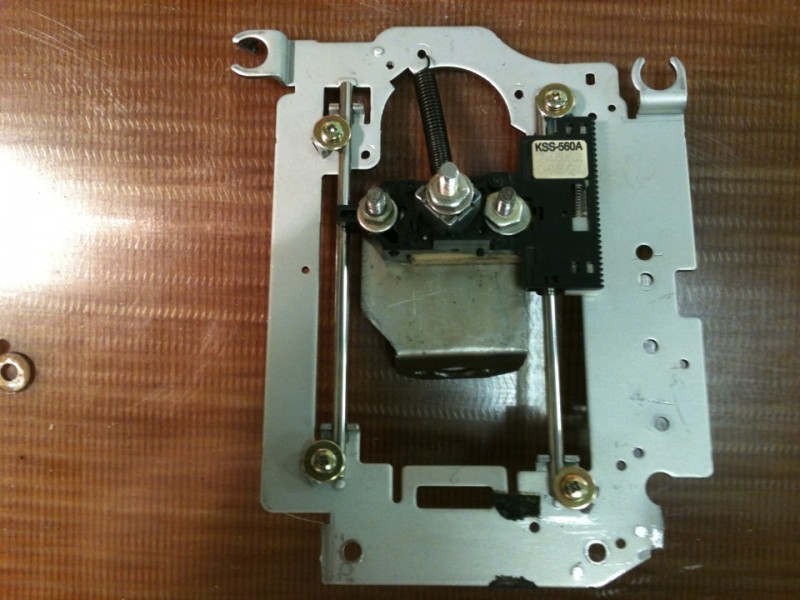

Кинематику взял с двигающимся двигателем. Каламбур получился)) В общем, двигатель с патроном опускается.За основу этого узла взяты салазки и каретка “глаза” CD-ROM или любого иного привода. На ней смонтировал двигатель, подпружинил к раме, приделал рычаг для опускания, всю эту конструкцию закрепил на алюминиевом уголке, его в свою очередь через проставку к основанию из плиты стеклотекстолита.Фото всей конструкции ниже.

Дрянь еще та, я вам скажу… хорошо держит далеко не все сверла. Работа с ним приносит море негативных эмоций. А менять его на нормальный кулачковый патрон — так он слишком большой для этого моторчика. Потому этот вариант сверлилки признан как временное решение до приобретения мотора 24В и нормального патрона. Там будем строить ковырялочку посолиднее))

Но на этом остановиться было-б слишком просто! На мотор прикошачил схемку с автоматическим регулированием оборотов мотора в зависимости от нагрузки, котору я подглядел у котов выложил Sansey. Кстати, очень хороший обзор схемок управления двигателем есть там-же. Рекомендую!

Уважаемые админы и модераторы, не сочтите за рекламу другого ресурса. Материал интересный, людям пригодится, а копировать его в свой БЖ как-то нехорошо.

Я перебрал и настроил под детали, имеющиеся у меня.

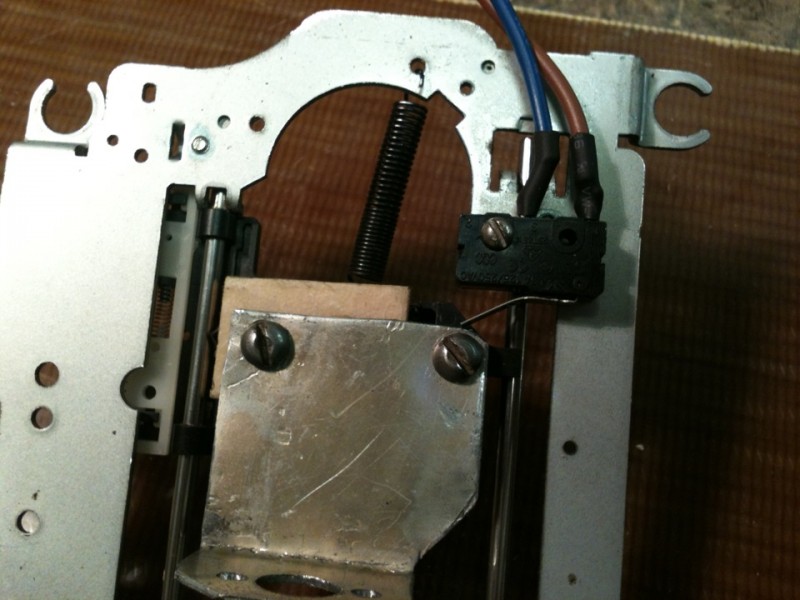

Конечник установил шунтировать БЭ VT2 т.к. в верхнем положении каретки он замкнут. Контакт у него один (с того-же фена, что и мотор), лень было искать нормальные конечники))

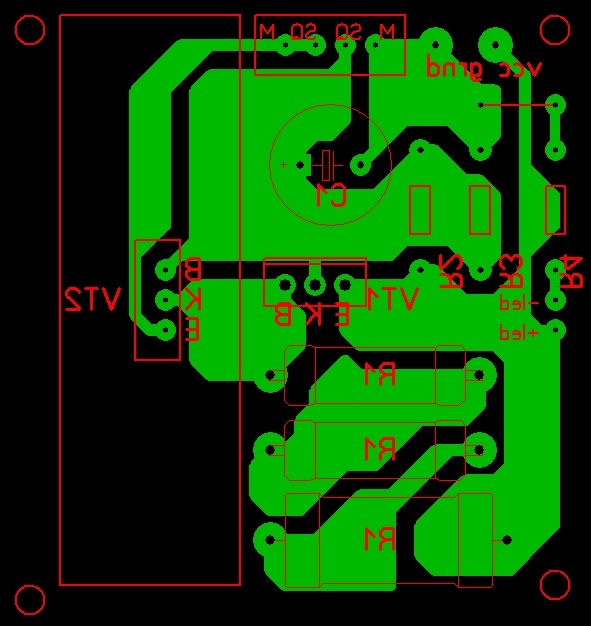

Кстати, руки чешутся перейти с ЛУТ на фоторезист с маской. Жаль, фоторезист могу лишь заказывать в интернет магазинах т.к. до цивилизации 150км. Хотя и ЛУТом есть наработка с довольно мелким шагом (FT232RL к примеру с шагом 0,5мм между ног).

Разъем для двигателя и микрика безжалостно выдрал из флопика, ответная часть соответствующая. R1, увы, не нашел в одном корпусе нужного номинала, потому пришлось ставить “гирлянду” из трех резисторов. не запаян резистор под светодиоды подсветки т.к. не приобрел еще белых для этих целей. Будем доводить до ума =) Радиатор из древнего монитора.

За следы канифоли сильно не пинайте — не чем было чистить, да и паял вот этим:

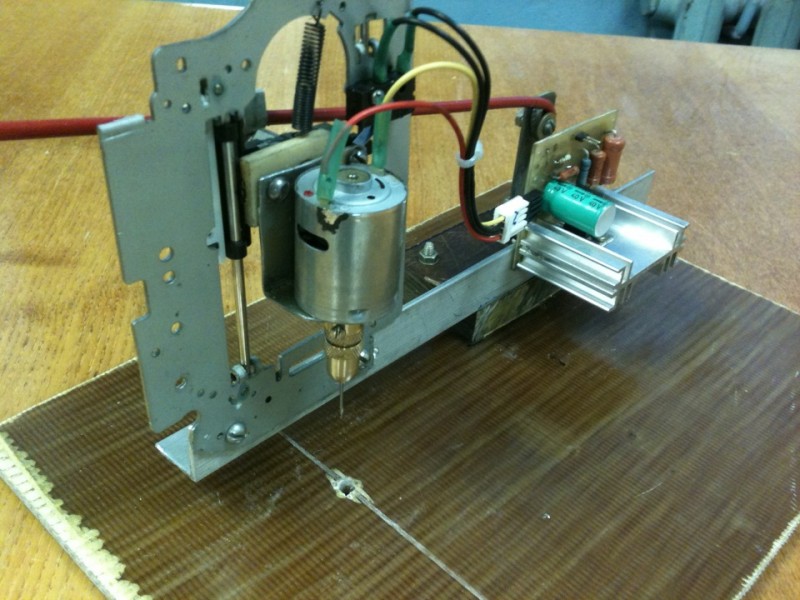

Ну и что имеем в итоге (без БП).

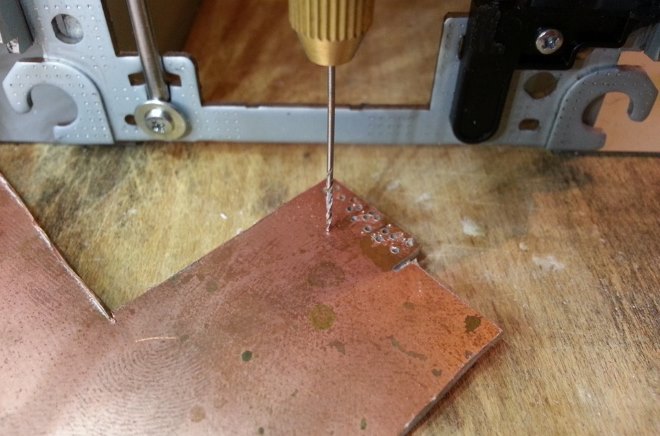

Особенность конструкции статины сверлилки позволяет ковырять дырочки отверстия даже в середине довольно крупных плат, чем могут похвастаться далеко не все железные собратья.

Из особенности работы схемы. В нормальном положении при поданном питании двигатель молчит т.к. замкнутый конечник закорачивает переход БЭ VT2, закрывая его. При опускании каретки вниз конечник размыкает цепь, запускается мотор. Из-за большого пускового тока (сравнительно с режимом ХХ) схема переходит на долю секунды в режим максимальных оборотов, потом обороты падают до некоторой выбранной величины (я установил около 200 об/мин, чтоб можно было не напрягаясь попасть в кернение да и в “целый” текстолит или фольгу) до момента упора сверла в плату. Обороты падают до 100 (примерно), схема реагирует на возросший ток через якорь двигателя, переключается на максимальные обороты и плата в секунду просверлена! Обороты вновь снижаются до 200, схема готова к следующему сверлению.Блин, как удобно, я вам скажу! прям детская радость от сверления))

Ну и на сладкое видео работы. Извините, снимал и сверлил сам и на телефон, руки всего две, так что…

Оцениваем, комментируем, критикуем =) Спасибо, кто отписался.

Станки для печатных плат

Печатные платы являются основой всех микросхем. Она предназначена для механического и электрического соединения разных электронных компонентов.Производят такие платы из диэлектрического материала, на который в последствии и устанавливаются все элементы микроэлектроники.

На платы устанавливаются транзисторы, тиристоры и др. микроэлектроника, т.е. большое количество миниатюрных деталей, которые трудно рассмотреть не вооруженным глазом.

На самые простые платы добавляют дополнительные элементы, путем их прикручивания с последующей пайкой. Естественно для того, чтобы прикрутить элементы, необходимо в плате просверлить отверстия. Проделывать такие отверстия необходимо с ювелирной точностью. При расхождении даже в пару сотен микрон может быть очень ощутимым или же привести к браку изделия, если вы собираетесь расположить на плате большое количество электронных компонентов.

Любители радиоэлектроники часто занимаются изготовлением печатных плат, в которых требуется сверлить большое количество отверстий малого диаметра. Сверление мелких отверстий, диаметром 0,5-1,0 мм, с использованием классического настольного сверлильного, дрели или шуруповерта, является не очень удобным занятием, в ходе которого легко поломать сверло. Как следствие, производить сверление микроотверстий в печатных платах целесообразно при помощи специализированного мини сверлильного станка, с использованием твердосплавных сверл, диаметром 0,7-0,8 мм.Использование мини сверлильного станка значительно упрощает работу, делая её практически механической, повышая тем самым производительность труда. При этом конструкция не отличается особой сложностью, по этим причинам многие предпочитают собирать их своими руками.Таким самодельным сверлильным мини станком можно сверлить как печатные платы, так и любые другие заготовки, однако из-за конструкции станка есть ограничения по глубине отверстия.

Общая информация о сверлильных станках

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки (а это относится и к процессу сверления отверстий), из технологического процесса необходимо максимально исключить ручной труд. Подобные задачи и решает любой сверлильный станок, в том числе и самодельный. Практически не обойтись без станочного оборудования при обработке твердых материалов, для сверления отверстий в которых усилий самого оператора может не хватить.

Конструкция настольного сверлильного станка с ременной передачей (нажмите для увеличения)

Любой станок для сверления – это конструкция, собранная из множества составных частей, которые надежно и точно фиксируются друг относительно друга на несущем элементе. Часть из этих узлов закреплена на несущей конструкции жестко, а некоторые могут перемещаться и фиксироваться в одном или нескольких пространственных положениях.

Пример двигателей, используемых при изготовлении самодельного сверлильного мини-станка

Базовыми функциями любого сверлильного станка, за счет которых и обеспечивается процесс обработки, является вращение и перемещение в вертикальном направлении режущего инструмента – сверла. На многих современных моделях таких станков рабочая головка с режущим инструментом может перемещаться и в горизонтальной плоскости, что позволяет использовать это оборудование для сверления нескольких отверстий без передвижения детали. Кроме того, в современные станки для сверления активно внедряют системы автоматизации, что значительно увеличивает их производительность и повышает точность обработки.

Сферы использования миниатюрных сверлильных станков

Миниатюрный сверлильный станок, несмотря на достаточно скромные габариты, позволяет эффективно выполнять операции сверления и добиваться высокой точности обработки. На многих из современных моделей таких станков благодаря их функциональности не только осуществляют операции сверления, но и фрезеруют негабаритные детали.

Радиолюбителю или моделисту не обойтись без легкого сверлильного станка

Одной из наиболее распространенных сфер применения мини сверлильных станков является формирование отверстий в печатных платах, без которых сегодня не создается ни одно электротехническое и электронное устройство. Получить в таких изделиях отверстия с очень небольшим диаметром невозможно при помощи обычных дрелей, поэтому обойтись без мини сверлильных станков в этих ситуациях просто невозможно.

2 Конструкция станка

Конструкция мини-станка для обработки печатных плат имеет довольно простую схему. По сути, этот станок мало чем отличается от стандартных сверлильных моделей, только он намного меньше и имеет несколько нюансов. Практически всегда мы рассматриваем настольный сверлильный мини-агрегат, так как он будет иметь размеры, что редко превышают отметку в 30 см.

Если рассматривать самодельный образец, то он может быть чуть больше, но только за счет того, что человек, который собирал его своими руками, просто не смог оптимизировать конструкцию должным образом. Такое бывает, если под руками попросту не находится подходящих деталей.

Опишем сейчас непосредственно конструкцию станка, а также детали, из которых его надо изготовить. В качестве основных составляющих при сборке мини-устройства для сверления плат используют:

• станину;
• переходную стабилизирующую рамку;
• планку для перемещения;
• амортизатор;
• ручку для манипуляций с высотой;
• крепление для движка;
• движок;
• блок питания;
• цангу и переходники.

Так выглядит готовый самодельный сверлильный станок для печатных плат

Итак, список используемого оборудования достаточно объемный, но на самом деле ничего сложного здесь нет.

2.1 Разбор конкретных деталей

Обратимся теперь к конкретным деталям, что уже были названы выше, а также дадим рекомендации по их подбору.

Для начала отметим, что мы сейчас описываем самодельный станок, который по сути можно собрать из подручных средств. Конструкция заводских образцов отличается от описанной нами только применением специализированных материалов и деталей, которые в домашних условиях создать практически невозможно. Придется покупать.

Станину желательно делать из тяжелой металлической рамки. Вес ее должен быть больше, чем вес всей остальной конструкции. Причем расхождение может быть довольно внушительным. Только так вы добьетесь стабильности агрегата во время работы. Особенно это касается моделей, что собираются своими руками.

И не стоит обманываться, когда видите приставку мини. Мини-станок – это такой же станок, и он все так же требует качественной стабилизации. Под станину часто прикручивают ножки или что-то подобное, чтобы дополнительно зафиксировать ее положение.

Самодельный сверлильный станок со стабилизационной рамкой

Стабилизирующая рамка является креплением для всего механизма. Ее делают из рейки, уголка или чего-то подобного. Предпочтительно использовать деталь. Планка для перемещения может быть самой разнообразной конструкции и часто совмещается с амортизатором. Иногда, амортизатор и сам является планкой для перемещения.

Эти две детали выполняют функции вертикального смещения станка во время работы. Благодаря им, станок можно быстро и без лишних усилий эксплуатировать.

Ручка для манипуляций крепится непосредственно к корпусу станка, амортизатору или стабилизирующей рейке. С ее помощью можно осуществлять давление на конструкцию, опуская и поднимая ее по своему желанию.

К стабилизирующей рамке уже прикрепляют планку для двигателя. Это может быть даже обычный деревянный брусок. Его задача – вывод движка на нужное расстояние и его надежная фиксация.

Движок монтируют на крепление. В качестве движка тоже можно пользоваться огромным количеством деталей. Начиная от дрели, и заканчивая движками, что сняты с принтеров, дисководов и другой офисной техники.

Сверла для сверления отверстий в печатных платах

К движку цепляют цанги и переходники, которые будут основание для крепления сверла. Тут уже можно дать только общие рекомендации, так как переходники всегда подбираются индивидуально. Влияние на их выбор окажет вал двигателя, его мощность, тип используемого сверла и т.д.

Блок питания для мини-станка подбирается такой, чтобы он мог обеспечивать движок нужным напряжением в достаточных количествах.

2.2 Технология сборки станка

Теперь обратимся к общему алгоритму, по которому ведется сборка агрегата для сверления печатных плат своими руками.

Этапы работы:

1. Монтируем станину, крепим к ней ножки.
2. Устанавливаем рамку держателя основной конструкции на станину.
3. Крепим к рамке механизм перемещения и амортизатор.
4. Монтируем крепление для движка, как правило, оно фиксируется на рамку перемещения.
5. Устанавливаем ручку на крепление для двигателя.
6. Устанавливаем движок и регулируем его положение.
7. Прикручиваем к нему цангу и переходники.
8. Монтируем блок питания, подключаем его к движку и сети.
9. Подбираем и фиксируем сверло.
10. Тестируем работу механизма.

Все соединения и их тип можете подбирать по своему усмотрению. Однако рекомендуется использовать болты и гайки, чтобы иметь возможность в нужный момент разобрать конструкцию, заменить ее составляющие или улучшить всю схему действия станка.

Сверлильный станок с использованием асинхронного двигателя

Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.

Оцените сложность работ по чертежам, которые мы даём в этой статье.

Устройство сверлильного станка с двигателем от бытовой техники

Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.

Чертёж сверлильного станка с двигателем

Детали и материалы для изготовления станка приведены в таблице:

Таблица 1

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80  мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Консоль привода

Четырёхручьевый блок ведущих приводных шкивов

Блок ведомых шкивов

Ограничительный стержень возвратной пружины

Разрезной хомут

Консоль шпиндельной головки

Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.

Чертёж шпиндельной головки

Детали и материалы для изготовления шпиндельной головки приведены в таблице:

Таблица 2

Поз.	Деталь	Характеристика
1	Шпиндель	Стальной круг Ø 12 мм
2	Ходовая втулка	Стальная труба Ø 28х3 мм
3	Подшипник 2 шт.	Радиальный подшипник качения № 1000900
4	Винт	М6
5	Шайбы-прокладки	Бронза
6	Рычаг	Стальной лист δ 4 мм
7	Стопор ходовой втулки	Специальный винт М6 с рифлёной кнопкой
8	Гайка	Низкая гайка М12
9	Стационарная втулка	Стальной круг Ø 50 мм или труба Ø 50х11 мм
10	Подшипник	Радиальноупорный
11	Разрезное стопорное кольцо
12	Концевая переходная втулка	Стальной круг Ø 20 мм

Шпиндель

Ходовая втулка

Стопор ходовой втулки

Стационарная втулка

Концевая переходная втулка

Сверлильная головка в собранном виде

Сверлильный станок собран

Электрическая схема зависит от вида двигателя.

Простая электрическая схема  для заводского станка 2М112

Особенности оборудования для сверления отверстий в печатных платах

Станок для сверления печатных плат – это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры обрабатываемых на нем деталей, относится к категории мини-устройств.

Любой радиолюбитель знает, что печатная плата – это основание, на котором монтируются составные элементы электронной или электрической схемы. Изготавливают такие платы из листовых диэлектрических материалов, а их размеры напрямую зависят от того, какое количество элементов схемы на них необходимо разместить. Любая печатная плата вне зависимости от ее размеров решает одновременно две задачи: точное и надежное позиционирование элементов схемы относительно друг друга и обеспечение прохождения между такими элементами электрических сигналов.

В зависимости от назначения и характеристик устройства, для которого создается печатная плата, на ней может размещаться как небольшое, так и огромное количество элементов схемы. Для фиксации каждого из них в плате необходимо просверлить отверстия. К точности расположения таких отверстий относительно друг друга предъявляются очень высокие требования, так как именно от этого фактора зависит, правильно ли будут расположены элементы схемы и сможет ли она вообще работать после сборки.

Сверление отверстий в фольгированном гетинаксе на самодельном станке

Сложность обработки печатных плат состоит еще и в том, что основная часть современных электронных компонентов имеет миниатюрные размеры, поэтому и отверстия для их размещения должны иметь небольшой диаметр. Для формирования таких отверстий используется миниатюрный инструмент (в некоторых случаях даже микро). Понятно, что работать с таким инструментом, используя обычную дрель, не представляется возможным.

Все вышеперечисленные факторы привели к созданию специальных станков для формирования отверстий в печатных платах. Эти устройства отличаются несложной конструкцией, но позволяют значительно повысить производительность такого процесса, а также добиться высокой точности обработки. Используя сверлильный мини-станок, который несложно изготовить и своими руками, можно оперативно и максимально точно сверлить отверстия в печатных платах, предназначенных для комплектации различных электронных и электротехнических изделий.

Сверлильный станок из старого микроскопа

STALEX

	SDP-8	Скорость вращения 620-2620 об/мин	Макс. d-сверления 13 мм	В наличии	8 118 q 243 BYN 38 520 KZT 7 195 KGS 44 630 AMD $91 77 €
	SDP-10	Скорость вращения 620-2620 об/мин	Макс. d-сверления 16 мм	В наличии	14 760 q 442 BYN 70 036 KZT 13 081 KGS 81 145 AMD $166 140 €
	SDP-16М	Скорость вращения 270-2880 об/мин	Макс. d-сверления 16 мм	В наличии	25 450 q 763 BYN 120 760 KZT 22 556 KGS 139 916 AMD $287 241 €
	SDP-25М	Скорость вращения 200-2280 об/мин	Макс. d-сверления 25 мм	Под заказ	39 300 q 1 178 BYN 186 478 KZT 34 831 KGS 216 058 AMD $443 372 €
	BM-20 VARIO	Скорость вращения 400-1950 об/мин	Макс. d-сверления 20 мм	В наличии	44 282 q 1 328 BYN 210 118 KZT 39 247 KGS 243 448 AMD $499 420 €
	SDI-16T	Скорость вращения 480, 800, 1400, 2400, 4100 об/мин	Макс. d-сверления 16 мм	В наличии	46 000 q 1 379 BYN 218 270 KZT 40 770 KGS 252 893 AMD $519 436 €
	SDI-25T	Скорость вращения 365, 560, 1000, 1800, 3150 об/мин	Макс. d-сверления 25 мм	В наличии	71 589 q 2 146 BYN 339 690 KZT 63 449 KGS 393 573 AMD $808 679 €
	STDI-25T	Скорость вращения 290-2150 об/мин	Макс. d-сверления 3-25 мм	В наличии	86 350 q 2 589 BYN 409 731 KZT 76 532 KGS 474 724 AMD $974 819 €
