Разновидности прижимов для фрезерного станка

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории

Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Процесс работы

После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

• Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно располагается на высоте в 90-100 см от пола, но ситуации бывают разные.
• После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне эту величину.
• Затем выполняют замеры и делают отметку, где будет находиться замочная скважина и защелка. Отверстия под них выполняются дрелью с перьевым сверлом.
• Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
• После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью. Границы обрабатывают при помощи стамески.
• Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
• Устанавливают фурнитуру.

Какие модели использовать, чтобы облегчить себе труд? Для приготовления мест посадки замочных устройств в дверном полотне или другом деревянном изделии хорошим вариантом станет фрезер FC116U. Он работает очень аккуратно. Если дверь уже установлена, он поможет не повредить ее, так как обладает несложной системой настройки. Данный инструмент обрабатывает и вертикальные и горизонтальные поверхности. Работать им можно и с обычными дверьми, и с теми, которые имеют притвор. В этом случае фрезер смещается по отношению к центру двери.

FR129N предназначен для подготовки под врезку замков и петель. Этот инструмент поможет с легкостью выполнить установку различных элементов, даже в случае, если придется выполнять очень точные замеры. Можно настроить оборудование так, чтобы выполнить от двух до четырех правых или левых петель. Он имеет систему протекторов и зажимов. Это позволит выполнить работу без повреждений полотна, исключить любые неточности. Двигатель в этом инструменте мощный, дополнительно оснащен приводом, который регулируется и поддерживает обороты на заданной частоте.

Как производится врезка, показано в этом видео:

Резьба по дереву ручным фрезером – пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

• https://derevyannie-doma.com/instruktsii/kakie-prisposobleniya-dlya-ruchnogo-frezera-po-derevu-svoimi-rukami.html
• http://obinstrumente.ru/elektroinstrument/frezer/prisposobleniya-dlya-frezera-svoimi-rukami.html
• http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/prisposobleniya-frezera.html
• http://stroi-specialist.ru/instrument/mexanicheskij-instrument/ruchnoj-frezer-po-derevu.html
• https://remoskop.ru/ruchnoj-jelektricheskij-frezer-derevu-prisposoblenija-video.html

Изготовление своими руками

Если нет желание тратить деньги, можно собрать прижимной механизм самостоятельно. Инструмент, изготовленный самостоятельно должен отвечать следующим требованиям:

1. Должна присутствовать плавная регулировка зажима.
2. Прижимная пластинка должна быть большой, чтобы давление передавалось на большую площадь.
3. По техническим характеристикам инструмент должен быть безопасным для человека.
4. При работе не должно происходить царапания, повреждения поверхности заготовок.

Существует два способа изготовления прижима своими руками. Первый вариант:

1. Разобрать стиральную машину, вытащить из нее валы, которые отжимают белье после стирки.
2. Изготовить металлическую раму с четырьмя направляющими штифтами, установленным по краям. Соединить их с П-образным профилем.
3. Валы закрепить на профиле, зажать их с помощью регулировочной планки.

Второй способ изготовления прижима:

1. С двух сторон станины установить по одной рейке.
2. Взять два подшипника, установить их на рабочий вал.
3. Мощность зажима будет регулироваться с помощью пружины, которая должна свободно перемещаться по рейкам.

Специалисты советуют собирать самодельные прижимы из металлических пластинок. Для этого необходимо подготовить три пластины толщиною не менее 10 мм. Длина одной — 15 см, двух других — 10 см. Сварить их по форме буквы «П». После этого в конце одной пластинки просверлить отверстие для регулировочного болта. Нарезать резьбу. Подобрать болт соответствующего размера. На одну из его сторон наварить кусок арматуры, который упростит закручивание. Другая часть болта будет прижимать заготовку. Под него размещают подкладку, чтобы увеличилась площадь давления.

Фрезерные станки — популярный вид оборудования, применяемый на дерево-металлообрабатывающих предприятиях. С их помощью выполняются разнообразные технологические операции. Для высокой точности проведения работы, заготовки должны быть надежно закреплены на рабочем столе. Для этого применяются специальные прижимы, струбцины, тиски.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

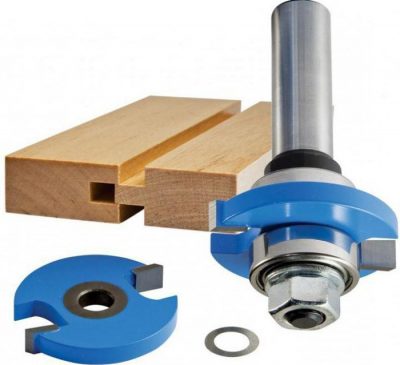

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Приспособление для фрезера. Конструкция.

Циркуль для фрезера я показал на рисунке 4. Начинать изготовление приспособления надо с подвижной подошвы.Но для начала я измерил расстояние между центрами, куда вставляется параллельный упор. Но упор нам не нужен. После этого я вырезал отрезок из квадратной трубы (рис. 2). По краям сделал запас по 10 мм. Отверстия просверлил сверлом 7 мм. Потому что если сделать сразу 8 мм, будет сложно удержать параллельность при сваривании. А так пруток входит с усилием и не болтается.

По краям пруток я немного сточил на конус. Так как диаметр прутка 8 мм. И его не вставить в отверстия подошвы циркуля. Теперь я с небольшим усилием вставляю пруток в отверстия и обвариваю. Но перед сваркой надо проверить параллельность. Так как я свариваю с торцов, после шлифовки ничего не заметно. И деталь выглядит как монолитная.

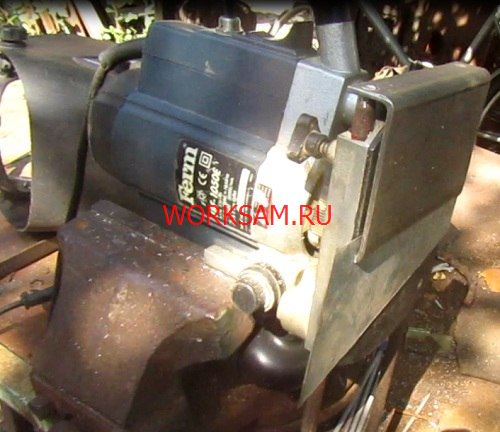

Для сварки я сначала вставил циркуль в фрезер и закрепил в тисках. Потому что так точно всё будет ровно. Но всё же следует ещё раз проверить, свободный ли ход циркуля, а потом варить. Смотрите фото.

как варить

Продолжим

На фото Вы видите, что подвижная подошва наезжает на стол фрезера. Иначе не выйдет. Так как это надо для того, чтобы можно было делать и маленькие отверстия. Поэтому я изготовил ещё одну подошву. И при необходимости закрепляю её на столе фрезера. Если её не ставить, то при фрезеровке будет перекос. Так как стол будет ниже уровня подвижной подошвы. Смотрите фото, где вставлен циркуль для фрезера.

Фото фрезера с циркулем.

На подвижной части Вы видите заострённый болт. Для того чтобы сделать круглое отверстие надо в заготовке просверлить отверстие под болт. В моей конструкции диаметр болта 3 мм. Пользоваться циркулем просто. Наверное не надо этого объяснять. Потому что всё также как и обычным циркулем.Только это приспособление для вырезания отверстий. На канале Железкин Вы можете посмотреть приспособления для ручного фрезера видео.

Фрезер и что можно вырезать

На рисунках 5-8 я показал фрезер с циркулем и что можно вырезать фрезером по дереву. Такие детали я делал для циклона, смотрите статью самодельный циклон для пылесоса. И тоже самое в статье пылеудаление ЧПУ. Результат при использовании циркуля отличный. Потому что ровное круглое отверстие сделать лобзиком не получится.
