Модуль ввода сигналов «namur» мвсн-ex

Немного истории

Можно ориентироваться на Википедию и заглянуть в историю основания международной ассоциации.

А ей, между прочим, уже около 70-ти лет.

Год основания – 1949 г…

Учредители организации – специалисты химических концернов из Германии – Bayer, BASF и прочие.

Наименование – это сокращенная форма, первые буквы слов полного названия ассоциации.

Изначально в NAMUR могли участвовать компании фармацевтики, химической и нефтехимической отрасли.

С 2003-го года к участию стали допускаться все предприятия обрабатывающей сферы промышленности, также из машиностроительной отрасли.

Сейчас группа Намур разрабатывает стандарты для КИП в разных отраслях производства.

Однако фирмы-поставщики устройств и оборудования не могут войти в ассоциацию.

Это сделано с целью недопущения конфликта интересов.

Емкостные выключатели (датчики) NAMUR

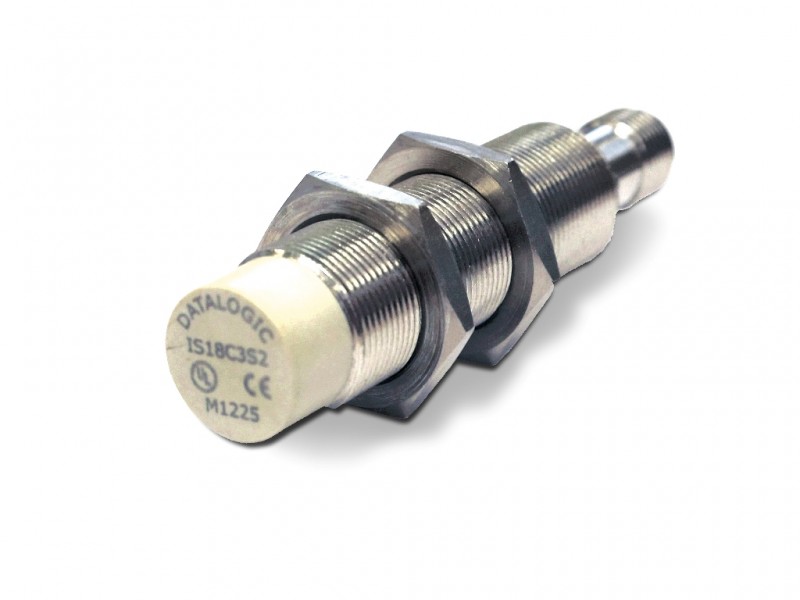

Емкостные выключатели NAMUR в цилиндрическом корпусе.

Размер	М30х1,5х50	G3/4х71	М18х1,0х76
Номинальный зазор, мм	10	8	6

изготавливаются в соответствии с нормами безопасности средств контроля и автоматизации в химической промышленности (Namur). Датчики изготавливаются с использование метода обеспечения взрывобезопасности — «искробезопасная электрическая цепь». Метод предотвращает выделение электрической и тепловой энергии во взрывоопасную среду. Датчики имеют маркировку взрывозащиты 0ExaIICT6, 0ExaIICT4 в соответствии с ГОСТ Р 51330.0-99. Датчики применяются совместно с блоками сопряжения Namur с барьером искрозащиты.

Соответствие датчиков емкостных бесконтактных особовзрывобезопасных требованиям нормативных документов, подтверждено сертификатом соответствия №РОСС RU.ГБ04.В00943, Разрешение на применение №РРС 00-29600.

Емкостные датчики NAMUR в корпусе 12Х18Н10Т предназначены для применения в пищевой промышленности, .

Температурные исполнения емкостных выключателей серии NAMUR:

• -25°С…+75°С
• -45°С…+65°С
• -15°С…+105°С

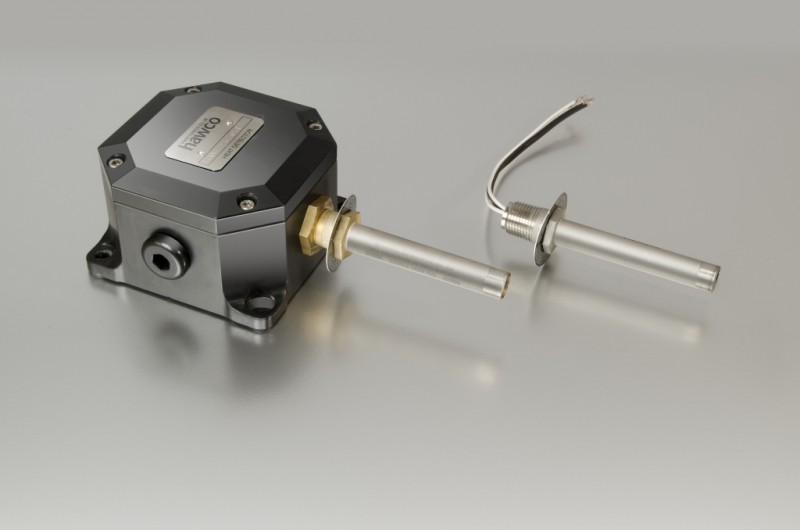

Серия Namur включает емкостные датчики погружного типа.

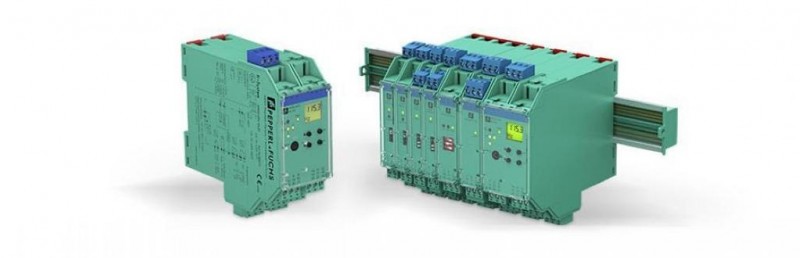

Блоки сопряжения NAMUR имеют:

• Входных каналов: 1, 3, 4.
• Выходных каналов: 1, 2, 3, 4.
• Тип выходов: реле, оптрон, комбинированный.
• Встроенный барьер искровзрывозащиты (на каждый канал).
• Гальваническая развязка с исполнительными устройствами.
• Преобразование слаботочного сигнала датчика в выходной сигнал электронного ключа (оптрон) или реле для управления исполнительными устройствами с одновременной индикацией состояния выхода (желтый светодиод).
• Инверсия сигналов в выходных каналах путем установки перемычек.
• Контроль работоспособности датчиков и соединительных линий (короткое замыкание, обрыв провода).
• Аварийная индикация (красный светодиод) и разрыв выходной цепи в случае неисправности.
• Генерация общего сигнала “АВАРИЯ” (красный светодиод) и прерывание цепи безопасности в любом выходном канале в случае неисправности.
• Номинальное напряжение питания — DC 24 В, AC 110 или 220 В.
• Код искровзрывозащиты — llC.
• Установка на стандартную DIN-рейку.

Согласно требованиям стандартов, относящихся к особовзрывобезопасному оборудованию, блоки сопряжения Namur с барьером искровзрывозащиты располагаются во взрывобезопасной зоне. На корпусе блоков сопряжения Namur, на стороне входных каналов наносится надпись: “искровзрывобезопасные электрические цепи”.

К блокам сопряжения Namur должны подключаться только особовзрывобезопасные датчики серии Namur.

Маркировка взрывозащиты блоков сопряжения IIC – в соответствии с ГОСТ 12.2.020-76.

Соответствие блоков сопряжения BC N требованиям нормативных документов, подтверждено сертификатом соответствия №РОСС RU.ГБ04.В01396.

Разрешение на применение №РСС 00-041196, срок действия до 22.11.2015 года.

History

Namur in 1838

The town began as an important trading settlement in Celtic times, straddling east-west and north-south trade routes across the Ardennes. The Romans established a presence after Julius Caesar defeated the local Aduatuci tribe.

Namur came to prominence during the early Middle Ages when the Merovingians built a castle or citadel on the rocky spur overlooking the town at the confluence of the two rivers. In the 10th century, it became a county in its own right. The town developed somewhat unevenly, as the counts of Namur could only build on the north bank of the Meuse — the south bank was owned by the bishops of Liège and developed more slowly into the town of Jambes (now effectively a suburb of Namur). In 1262, Namur fell into the hands of the Count of Flanders, and was purchased by Duke Philip the Good of Burgundy in 1421.

After Namur became part of the Spanish Netherlands in the 1640s, its citadel was considerably strengthened. Louis XIV of France invaded in 1692, capturing the town and annexing it to France. His renowned military engineer Vauban rebuilt the citadel. French control was short-lived, as William III of Orange-Nassau captured Namur only three years later in 1695 during the War of the Grand Alliance. Under the Barrier Treaty of 1709, the Dutch gained the right to garrison Namur, although the subsequent Treaty of Utrecht of 1713 gave control of the formerly Spanish Netherlands to the Austrian House of Habsburg. Thus, although the Austrians ruled the town, the citadel was controlled by the Dutch. It was rebuilt again under their tenure.

General Jean-Baptiste Cyrus de Valence’s column laid siege to the city on 19 November 1792 during the War of the First Coalition and, after 12 days, the city surrendered on 1 December and its whole garrison of 3,000 men was taken prisoner. France invaded the region again in 1794, annexing Namur and imposing a repressive regime. After the defeat of Napoleon in 1815, the Congress of Vienna incorporated what is now Belgium into the United Kingdom of the Netherlands. Belgium broke away from the Netherlands in 1830 following the Belgian Revolution, and Namur continued to be a major garrison town under the new government. The citadel was rebuilt yet again in 1887.

Namur was a major target of the German invasion of Belgium in 1914, which sought to use the Meuse valley as a route into France. On August 21, 1914, the Germans bombarded the town of Namur without warning. Several people were killed. Despite being billed as virtually impregnable, the citadel fell after only three days’ fighting and the town was occupied by the Germans for the rest of the war. Namur fared little better in World War II; it was in the front lines of both the Battle of the Ardennes in 1940 and the Battle of the Bulge in 1944. The town suffered heavy damage in both wars.

Namur continued to host the Belgian Army’s paratroopers until their departure in 1977.

After the creation of the Walloon Region, Namur was chosen as the seat of its executive and parliament. In 1986, Namur was officially declared capital of Wallonia. Its position as regional capital was confirmed by the Parliament of Wallonia in 2010.

Взрывозащита

Модуль ввода сигналов «NAMUR» МВСН-Ех соответствует техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и может быть использован в составе систем противоаварийной защиты.

• Уровень взрывозащиты – «особовзрывобезопасный».
• Вид взрывозащиты – «искробезопасная электрическая цепь» по ГОСТ 31610.11-2014.
• Маркировка взрывозащиты:
  • для категории взрывоопасной среды IIС — IIС;
  • для электрооборудования группы I — I
• Сертификат соответствия НФ МОС «Сертиум» № ТС RU С-RU.МЕ92.В.01018в Национальной части единого реестра выданных сертификатов соответствия, оформленных по единой форме.

Что нужно знать перед тем, как начать?

• Взлом все ещё находится в активной разработке. Поэтому некоторые элементы его могут показаться нетривиальными и потребуют сноровки и технических знаний
• В любой момент вы можете получить бан, даже если ваша цель всего лишь запуск Homebrew
  • Единожды хотя бы запустив хомбрю на приставке, вы оставляете на ней логи, которые будут отправлены в Nintendo сразу же при подключении интернета. В данный момент все кастомы умеют сохранять логи на карте памяти, вместо того, чтобы отправлять их в Nintendo, однако даже это не даёт 100% гарантии, что вас не забанят. Если вас забанят, всё, что вы потеряете — это доступ к сервисам Nintendo. Ровно этого же вы лишитесь, если намеренно отключите себя от интернета в попытке избежать бана.
  • Все методы защиты от бана чисто теоритические, нет никакой гарантии, что они сработают
  • Наиболее действенным методом против бана на данный момент является использование нелицензионного ПО в EmuNAND. Мы создадим его в ходе выполнения руководства.
  • Используйте EmuNAND для запуска нелицензионного ПО и SysNAND для онлайна
  • После прохождения руководства вы сможете безопасно использовать интернет, но по прежнему не сможете играть в онлайн-игры не купив их.
• Ваша карта памяти должна быть SDHC или лучше, отформатированная в FAT32. Карты памяти с GPT работать не будут. Карты в exFAT будут работать, однако, FAT32 сильно надёжнее.

Начнем!!

Монтаж

Схема электрических подключений модуля МВСН-Ех приведена на рисунке 1.

Рис. 1. Схема электрических подключений модуля МВСН-Ех.

Монтаж модуля ввода сигналов «NAMUR» МВСН-Ех производится на DIN-рейке NS35/7,5 DIN VDE 0611. Конструкция МВСН-Ех позволяет организовать общую шину питания и интерфейса RS-485 при помощи дополнительно установленных на DIN-рейку соединителей МЕ 22,5 TBUS 1,5/5-ST-3,81 KMGY из комплекта поставки МВСН-Ех. DIN-рейка поставляется по отдельному заказу.

При монтаже линии связи с датчиками необходимо учитывать, что значение максимального сопротивления кабеля не должно превышать 50 Ом согласно стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR).

Любые датчики типа «сухой контакт» можно привести в соответствие с интерфейсом постоянного тока NAMUR стандарта IEC 60947-5-6-2000 (EN 50227) путем установки двух резисторов:

1. параллельно контакту – сопротивлением 10 – 22 кОм;
2. последовательно в цепь контакта — сопротивлением 1 – 2,2 кОм.

Данная доработка позволит контролировать состояние линии связи и определять ее неисправность в виде обрыва или короткого замыкания.

Габаритные и присоединительные размеры модуля МВСН-Ех приведены на рисунке 2.

Рис. 2. Габаритные и присоединительные размеры модуля МВСН-Ех.

Извещатели по стандарту

Теперь, друзья, поговорим о пожарных извещателях с выходом Namur.

Да, все мы привыкли к маркировкам NPN, двухпроводной, PNP и т.п.

Чем от них отличается «Намур», опишем по порядку.

Такой детектор также имеет 2-проводную схему и изменяет сопротивление при сработке. В принципе, это тот же пороговый датчик с выходным током.

На него наносят обозначение «Ex», что означает конструктивную защищенность, искровзрывобезопасность.

При сработке ток, проходящий через детектор, не может быть больше значения 1,2 мА с учетом напряжения 8,2 В.

В неактивном состоянии значение тока обязательно выше 2,1 мА. А напряжение 8,2 В и маленький ток обусловлены тем, что

«Намур» создавался с учетом применения на взрывоопасных территориях. Извещатели Namur подключаются к барьерам, которые при срабатывании преобразуют аналоговый (токовый) импульс в дискретный (пороговый).

Это обеспечивают дополнительные транзисторы или реле, включенные в цепь.

Но зачем в цепи нужны резисторы?

А вот зачем.

При использовании в электрической цепи механического контакта вместо резистора, переключатель может принять сигнал на входе за обрыв провода или КЗ.

Поэтому обязательно включаем в общую линию резисторы.

Назовем основные достоинства пожарных извещателей с интерфейсом «Намур».

• Они обнаруживают быстрые перемещения и вращательные движения.
• Обрыв цепи и КЗ контролируются переключающим усилителем.
• Скорость сработки детектора Namur выше, чем у обычного извещателя при одинаковом исполнении корпуса.
• Возможность использования на взрывоопасных объектах с усилителем, имеющим сертификат.

Как работает взлом?

С появлением “не прошиваемых” приставок типы взлома стали делиться на взлом с помощью Fusée Gelée и на взлом с помощью чипа.

Взлом с помощью Fusée Gelée

Этот метод эксплуатирует уязвимость в старых версиях чипа Tegra, благодаря которой в приставку можно отправить пейлоад, файл с исполняемым кодом, который будет запускаться на приставке. Сделать это можно с использованием одного из двух существующих эксплойтов. О каждом эксплойте подробно будет рассказано немного позже. Этот метод “не привязной”, то есть, если приставку полностью отключить, то пейлоад пробрасывать нужно заново, после её включения. Подробнее об этом методе будет рассказано в соответствующем разделе руководства.

Взлом с помощью чипа

Этот метод подходит для вообще всех типов приставок, однако рекомендуется только для тех, что нельзя прошить с помощью Fusée Gelée. Приставка взламывается благодаря установленному на её материнскую плату мод-чипу. Имейте ввиду, что установка чипа не простая и требует наличия опыта и инструментов, поэтому не рекомендуется делать это самостоятельно.

Функции

• Прием сигналов от двухпозиционных датчиков типа «сухой контакт», характеризующих состояние технологических параметров и оборудования во взрывоопасных зонах помещений и наружных установок.
• Прием сигналов соответствующих стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR) от двухпозиционных датчиков, характеризующих состояние технологических параметров и оборудования во взрывоопасных зонах помещений и наружных установок.
• Выдача управляющих релейных сигналов.
• Формирование светодиодной сигнализации.
• Мониторинг линии связи с датчиками на обрыв и короткое замыкание (для интерфейса постоянного тока «NAMUR»).
• Выполнение функции счетчика импульсов.
• Выполнение функции тахометра.
• Конфигурирование с помощью Windows-приложения через RS-485.
• Взаимодействие с верхним уровнем контроля и управления по локальной сети с интерфейсом RS-485, в режиме «SLAVE» по протоколу ModBus.

Назначение

Модуль ввода сигналов «NAMUR» МВСН-Ех является двухканальным барьером искрозащиты, предназначенным для обработки сигналов датчиков типа «сухой контакт» и/или стандарта IEC 60947-5-6-2000 (EN 50227 NAMUR), а также передачи результатов обработки на верхний уровень через интерфейс RS-485 и на дискретные устройства вывода в соответствии с пользовательскими настройками.

Область применения – осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Сигналы в интерфейсе Namur

Компания разработала собственный интерфейс постоянного тока для коммутационного барьера и бесконтактного извещателя.

У них одно важное преимущество: их можно применять на взрывоопасных объектах. Затем стандарт был утвержден за маркировкой IEC 60947-5-6-1999 как «Устройства управления и низковольтные распредустройства»

Затем стандарт был утвержден за маркировкой IEC 60947-5-6-1999 как «Устройства управления и низковольтные распредустройства».

Если, к примеру, в устройстве системы ПС применяются обычные контакты,

то мы не сможем логически распознать вид неисправности в цепи – обрыв или КЗ.

А если мы используем входное устройство (приемник сигналов) и контакты NAMUR, то проблема будет решена.

Вы, конечно, дорогой читатель, уже поняли.

Неисправность

При неисправности на линии обычный контакт не умеет отличать короткое замыкание и обрыв, а контакт NAMUR может.

Поэтому и вид сигнала по IEC 60947-5-6 означает «сухой искробезопасный контакт с контролем на КЗ и обрыв».

Приемник сигналов предполагает 2-проводную схему включения.

К нему можно подключать сухие контакты, а также коммутационное устройство NAMUR:

это либо переключающий усилитель как электронный контакт, либо сухой контакт и два резистора.

На картинке выше показан вход и электроконтакт NAMUR – это две эквивалентные схемы.

По нормативу, активный вход полностью обеспечивает питание с напряжением +8,2 В.

Он подключен через 1-килоомный резистор и замеряет силу тока в цепи с определением состояний, согласно нижеприводимой схеме. Когда электроконтакт NAMUR это переключающий барьер, он играет ту же роль, что и контакт с двумя резисторами на рисунке сверху.

А при подключении к входу NAMUR сухого контакта, как на нижней схеме, у нас распознаются только две ситуации:

• 0 мА через разомкнутый контакт;
• 8,2 мА через замкнутый.

Если Вы хотите контролировать линию, то всегда выбирайте первый (верхний) вариант подключения, чтобы сделать безопасной Вашу цепь.

По стандарту NAMUR NE43, диапазон значений выходного тока 4-20 мА может использоваться для сообщения об ошибках и отказах на линии. При выходе сигнала за установленные границы, а также нахождении его там больше 4-х секунд,

сигнал считается как недостоверный.

На ПКП сразу посылается сообщение о неполадке: обрыв линии, отказ пожарного извещателя или короткое замыкание.

То есть, для сигнала о неисправности должно выполняться два условия.

1. Импульс вышел за пределы диапазона выходного тока 4-20 мА.
2. Импульс находится за пределами этого диапазона в течение некоторого промежутка времени.

А как происходит оповещение?

Все просто. При аварии двухцветный индикатор сразу изменяет цвет на желтый (в рабочем состоянии он всегда зеленый).

Выходы блокируются на величинах 0 В и 0 мА (даже при заданном нижнем пороге 4 мА).

Еще при обрыве на линии потухает индикатор импульсов входа.

Как читать это руководство

Руководство построено линейно. То есть подразумевается что его будут читать начиная с этой страницы и до тех пор, пока не получите желаемого результата.

Первым делом рекомендуется прочитать руководство полностью, мысленно выполняя все действия, которые вы будете делать во время прошивки. Ознакомьтесь с FAQ. Так вам будет гораздо проще понять чего от вас добиваются во время прохождения гайда в реальной обстановке. Руководство большое и комплексное, часто включающее в себя много незнакомых для новичка терминов и перекрёстных ссылок. Много информации, встречающейся руководстве, может показаться вам лишней, поскольку целью руководства было охватить наибольшее количество пользователей и их конфигураций. Невозможно одновременно помочь каждому и оставить гайд доступным для понимания даже маленькому ребёнку. Желаете прошить — разбирайтесь.

Рекомендую открыть руководство в отдельном окне браузера, поскольку во время его выполнения будет открываться много дополнительных вкладок. Если вы видите в руководстве ссылку — переходите по ней, они там не просто так. Практически все ссылки, кроме тех, что переводят на следующий шаг инструкции, будут открываться в новой вкладке. После того, как вы выполните инструкцию по этой ссылке, закройте её и вернитесь к той странице, с которой эту ссылку открыли

Расшифровка условного обозначения пневмораспределителей KipValve

338N — 1133C

Тип управления 3: Электропневматическое управление 4: Ручное управление 5: Механическое управление 6: Пневматическое управление 5: M5×0.8 8: G1/8″ 4: G1/4″ 3: G3/8″ 2: G1/2″ 1: G1″ N: по типу (для распределителей с электропневматическим управлением)

2: 2 позиции 3С: 3 поз., центральная закрыта 3Е: 3 поз., центральная открыта 3Р: 3 поз., центральная под давлением 2: 2 порта 3: 3 порта 5: 5 портов Число сторон управления 1: одностороннее для распределителей с электропневматическим и пневматическим управлением 2: двухстороннее 0: одностороннее (для распределителей с ручным и механическим управлением) Габарит корпуса 1: 1-й габарит 2: 2-й габарит 3: 3-й габарит 4: 4-й габарит 8: 8-й габарит Значение габарита пневмораспределителя указывает на ширину его корпуса. Каждый форм-фактор имеет свою линейку габаритов. Конкретное значение указано в чертежах моделей.

Пример расшифровки — 434-2152:

Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.

Технические характеристики

• Электрическое питание – от сети постоянного тока напряжением (24±2) В (от разъема на монтажном рельсе либо от внешней сети).
• Потребляемая мощность – не более 2,0 Вт.
• Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 20 по ГОСТ 14254-2015 (IEC 60529:2013).
• Габаритные размеры – не более 23×100×115 мм.
• Масса – не более 0,12 кг.

Для питания МВСН-Ех от сети переменного тока напряжением 220 В частотой 50 Гц рекомендуется модуль питания МП-BUS ЦКЛГ.430601.000 ТУ с организацией цепей питания и интерфейса RS-485 по общей шине, совмещенной с несущим монтажным рельсом NS 35/7,5 DIN VDE 0611. При этом к одному модулю питания допускается подключение до десяти МВСН-Ех.

Модуль ввода импульсов

Это сам переключающий искробезопасный усилитель «НАМУР» МВСН-Ех.

Регистрирует состояния контактов разных извещателей.

Результаты регистрации он сообщает другим устройствам при передаче с помощью RS-485.

Его также можно конфигурировать через Windows-программу.

Он осуществляет контроль цепи с детекторами на КЗ и обрыв,

выдает управляющие сигналы реле, формирует светодиодную индикацию и принимает сигналы:

• от обычных двухпроводных датчиков, установленных на взрывоопасных площадях;
• интерфейса «Намур», по IEC 60947-5-6-2000, от двухпроводных извещателей, расположенных на взрывоопасных участках.

Имеет взрывозащищенное исполнение по ГОСТам 31610.0-2014,

ГОСТ 31610.11-2014 и сертификат № ТС RUС-RU.ME92.В.01018.

Вход и выход прибора конфигурируются в нескольких режимах – независимая обработка обоих сигналов,

работа с режимами «ОБЫЧНЫЙ КОНТАКТ» и «НАМУР». При настройке входов модуля на приемку импульсов вида «ОБЫЧНЫЙ КОНТАКТ»

входным импульсом будет состояние устройства с комплексным сопротивлением:

• свыше 4,3 кОм в разомкнутом состоянии;
• 0-3,6 кОм в замкнутом состоянии.

При настройке входов усилителя на приемку импульсов интерфейса «НАМУР»

входными импульсами будут сигналы индуктивного детектора:

• ток на линии детектора меньше 1,55 мА (замкнутое);
• ток на участке датчика больше 1,75 мА (разомкнутое).

А что, если давление среды избыточное? Как можно его контролировать?

Для этого в электрической цепи предусматриваются электроконтактные манометры,

управляющие электрической нагрузкой путем измерения давления.

По сути, это обычный манометр с двумя дополнительными стрелками и электроконтактами,

размыкаемыми и замыкаемыми основной стрелкой.

Дополнительные стрелки показывают значение давления отключения и давления включения.

Такие приборы применяются для поддержания постоянного давления, в том числе в пожаротушении. Электроконтакты питаются от усилителя.

Нагрузка, подключаемая к электроконтактным стрелкам, обязательно соответствует стандарту «NAMUR» (EN 60947-5-6).

При достижении установленной величины давления внешний контур замыкается или размыкается.

Принцип работы устройства подробно описан в стандартах DIN 16 085 и EN 837-1.

Culture and sights

Namur has taken on a new role as the capital of the federal region of Wallonia. Its location at the head of the Ardennes has also made it a popular tourist centre, with a casino located in its southern district on the left bank of the Meuse.

The town’s most prominent sight is the citadel, now demilitarised and open to the public. Namur also has a distinctive 18th-century cathedral dedicated to Saint Aubain and a belfry classified by UNESCO as part of the Belfries of Belgium and France which are listed as a World Heritage Site.

The Couvent des Soeurs de Notre-Dame used to contain masterpieces of Mosan art by Hugo d’Oignies, currently presented in the Musée des Arts Anciens (Rue de Fer). Elsewhere there is an archeological museum and a museum dedicated to Félicien Rops.

An odd Namurois custom is the annual Combat de l’Échasse d’Or (Fight for the Golden Stilt), held on the third Sunday in September. Two teams, the Mélans and the Avresses, dress in medieval clothes while standing on stilts and do battle in one of the town’s principal squares.[citation needed]

Namur possesses a distinguished university, the University of Namur (previously known as the Facultés universitaires Notre-Dame de la Paix, FUNDP), founded in 1831. The University of Louvain (UCLouvain) also has several facilities in the city through its UCLouvain Namur University Hospital (CHU UCLouvain Namur), the provinces’ largest employer.

Since 1986 Namur has been home to the Namur International Festival of French-Speaking Film. A jazz (Nam’in’Jazz) and a rock (Verdur Rock) festival both take place in Namur annually.

The local football team is named Union Royale Namur.

The local baseball team is named Namur Angels.

The annual Namur cyclo-cross race, part of the UCI Cyclo-cross World Cup, takes place on the hills around the citadel.

Sights near Namur include Maredsous Abbey, Floreffe Abbey, and Annevoie Castle with its surrounding Jardins d’Annevoie.

Notable people

Félicien Rops

• Rémy Belvaux (1966–2006), actor, film director and screenwriter
• Francy Boland (1929–2005), jazz pianist and arranger
• Cécile de France (born 1975), actress
• Count Edouard de Woelmont, Belgian Canon.
• Olivier Gourmet (born 1963), actor
• Ludivine Henrion (born 1984), cyclist
• Friedrich Hermann Otto, Prince of Hohenzollern-Hechingen (1776–1838), Prince of Hohenzollern-Hechingen
• Pierre Jonckheer (born 1951), politician, Member of European Parliament 1999-2009
• Philippe Kirsch (born 1947), Canadian jurist and diplomat, former president of the ICC
• Louis Leloir (1911–1992), Benedictine monk and orientalist
• Henri Michaux (1899–1984), French-speaking poet and painter
• Benoît Poelvoorde (born 1964), actor and comedian
• Christophe Rochus (born 1978), tennis player
• Olivier Rochus (born 1981), tennis player
• Félicien Rops (1833–1898), graphic artist and illustrator (Symbolism)
• Thierry Zéno (born 1950), director and screenwriter

Что запомнить

Уважаемые читатели, по традиции, усвоим для себя ключевые тезисы проведенного нами исследования.

• Извещатель с контактом Namur умеет различать типы неполадок на линии – КЗ или обрыв.
• По нормативам NAMUR NE43, диапазон величин токового выхода составляет 4-20 мА. Есть возможность перепрограммировать интерфейс Namur, расширив эти границы.
• Интерфейс «Намур» фиксирует неисправность при выходе электрического сигнала за установленные значения токового выхода и нахождении его там несколько секунд.
• Извещатель Namur искровзрывобезопасен.
• С рабочей схемой Namur могут использоваться электроконтактные манометры.

Из нашего с вами обзора видно, что, в соответствии с отечественными нормативами,

в автоматике пожаротушения стандарт Namur не применяется.

В отличие от зарубежных нормативов, где его применение часто является обязательным.

Увы, но требования этого стандарта на сегодняшний день не согласуются с отечественными нормами и практикой.

Однако с планомерным ужесточением российских нормативов видится возможным постепенное введение Namur для стандартизации пожаротушения.

Советуем всегда ответственно подходить к эксплуатации пожарной автоматики.

До встречи в следующей статье!

Входные сигналы

1. При конфигурировании входов МВСН-Ех для приема сигналов типа «сухой контакт» по каждому из двух каналов входным сигналом является состояние датчика с импедансом от 0 до 3,6 кОм в замкнутом состоянии и от 4,3 кОм до бесконечности в разомкнутом состоянии.
2. При конфигурировании входов МВСН-Ех для приема сигналов интерфейса постоянного тока возможно применение любых типов датчиков, соответствующих стандарту IEC 60947-5-6-2000 (EN 50227 NAMUR), например, датчики типа ДВИ ЗАО «Сенсор» (см. фото).
   По каждому из двух каналов входными сигналами являются сигналы датчика релейного типа, при Uо = 8,2 В, Rо = 1 кОм:
   1. ток в цепи датчика выше 6,0 мА – короткое замыкание;
   2. ток в цепи датчика от 1,7 до 6,0 мА – отпускание (OFF);
   3. ток в цепи датчика от 0,25 до 1,55 мА – срабатывание (ON);
   4. ток в цепи датчика менее 0,25 мА – обрыв.

Максимальная частота входного сигнала для функции счетчика импульсов или тахометра – не более 1536 Гц. Максимальное количество импульсов для сторожевого счётчика – не более 65535. Максимальное значение контролируемой скорости вращения – не более 65535 об/мин.

При конфигурировании входов МВСН-Ех для приема сигналов «NAMUR» МВСН-Ех обеспечивает индикацию обрыва линии связи. Длина линии связи должна соответствовать требованиям нормативных документов к параметрам емкости и индуктивности для искробезопасных цепей.
