6 важных критериев выбора автоматического выключателя

Некорректный номинал автоматических выключателей

За время работы чего мы только не повстречали на свое практике… И когда на линию света ставят автоматы номиналом 25 ампер, и когда на линии розеток устанавливают автоматы номиналом в 6 ампер.. Нам не хочется очень сильно углубляться в эту тему, поэтому давайте осветим базовые ответы по данному вопросу:

• Линия света — автоматический выключатель 10 ампер
• Линия розеток — автоматический выключатель 16 ампер

Многие мастера возражают нам — ведь кабель для линии розеток выдерживает больше! Это правда, по номиналу кабель 3х2,5 рассчитан на 25 ампер. Но! Во-первых, всегда нужно делать поправку на реальное сечение кабеля и закладывать погрешность в 3-5 процентов (хотя на практике, у кабелей, сделанных по ТУ встречается погрешность намного выше). Во-вторых, всегда нужно учитывать способ прокладки кабеля. В большинстве случаев речь идет о скрытой проводке, то есть о ситуации, когда кабель располагается внутри бетонной стены. Следовательно, кабель не имеет возможности естественного охлаждения. Исходя из этого, необходимо закладывать поправку в 15-25 процентов. К чему мы приходим. Если кабель по номиналу рассчитан на 25 ампер, для того, чтобы получить реальное значение, мы вычитаем из этой цифры 30 процентов и получаем значение в районе 17,5 ампер. Округляем в меньшую сторону и получаем автомат с номиналом в 16 ампер. «Вы слишком перестраховываетесь!», — скажут некоторые мастера. Мол, не нужно так много закладывать запаса, и 20 автомат пойдет на розетки, и 25… Что ж, в нашем понимании, электрика=безопасность. А эту означает одну простую вещь — лучше кабель будет иметь запас в 20%, чем в один прекрасный день произойдет превышение на 1%… К тому же, стоит учитывать, что автоматика никогда не срабатывает сразу и всегда существует определенная задержка. В этом же пункте хочется упомянуть еще одно страшное заблуждение. Было несколько случаев, когда мы слышали от электриков высказывание, которое наводило тихий ужас: «Вы автоматы лучше побольше номиналом поставьте, чтобы с запасом было…» Тут напрашивается хорошая аналогия.

   Практически перед всеми мостами ставят специальный «фильтр» по высоте, который не дает проехать автомобилям выше определенной высоты. Если вдруг такой грузовик пытается проехать, он упирается в это ограждение, что позволяет защитить мост от повреждений. К примеру, представьте, что перед Вами мост, под которым может проехать машина высотой 3 метра. Какой ограничитель нужно поставить при въезде? Наверно, корректным, будет поставить «Фильтр» высотой в 2,7 м. Потому что, если вы поставите туда барьер высотой в 2 метра, то вы граничите движение тем машинам, которые могли бы спокойно там проехать. И уж явно вы не будете подбирать высоту ограничителя по принципу «Сделаю-ка я ограничитель 5 метров, чтобы с запасом было». Так вот с автоматическими выключателями та же история. Тут не работает правило — больше значит лучше. Автомат должен защищать проводку, розетки и все электроприборы, поэтому и подбираться его нужно исходя из этого.

Номинальный ток (In)

Это – максимальная величина тока, который автоматический выключатель, снабженный специальным отключающим реле максимального тока, может проводить бесконечно долго при температуре окружающей среды, оговоренной изготовителем, без превышения установленных значений максимальной температуры токоведущих частей.

ПримерАвтоматический выключатель с номинальным током In = 125 А при температуре окружающей среды 40 °C, оснащенный отключающим реле максимального тока, откалиброванного соответствующим образом (настроенным на ток 125 А). Этот же автоматический выключатель может использоваться при более высоких температурах окружающей среды, но за счет занижения номинальных параметров. Например, при окружающей температуре 50 °C этот выключатель сможет проводить бесконечно долго 117 А, а при 60 °C – лишь 109 А при соблюдении установленных требований по допустимой температуре.

Уменьшение номинального тока автоматического выключателя производится путем уменьшения уставки его теплового реле. Использование электронного расцепителя, который может работать при высоких температурах, обеспечивают возможность эксплуатации автоматических выключателей (с пониженными уставками по току) при окружающей температуре 60 °С или даже 70 °С.

Примечание: в автоматических выключателях, соответствующих стандарту МЭК 60947-2, ток In равен обычно Iu для всего распределительного устройства, где Iu обозначает номинальный длительный ток.

Дорогие или дешевые?

В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.

Выбор производителя автомата защиты

Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.

Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.

Где применяется автомат c40

Само собой, в быту автомат C40 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 8,5кВт для однофазной сети или 15кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c40 могут быть применены как автоматы на отдельный электроприбор мощностью около 8,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c40 также могут применяться для отдельного электроприемника мощностью 15КилоВатт.

Строго говоря, автомат c40 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.

Показатели номинального тока на автоматических выключателям

В мини-моделях стандартные номиналы автоматов 25-32 А, поскольку они имеют минимальный функционал работы. Они оцениваются в низкую стоимость и не могут быть настроены вручную. Воздушные автоматы обладают большими размерами, открытым негерметичным корпусом и повышенной номинальной мощностью от 400 А. Закрытые выключатели используются для силовых потребителей. У них закрытый герметичный корпус, сравнительно небольшие габариты. Они работают с сетями до 3,2 кА. Их можно использовать в экстремальном влажном климате.

Вам это будет интересно Выбор генератора для дома

Значения на корпусе аппаратов

К сведению! УЗО — самые популярные защитники бытовых электрических сетей. Они защищают квартирную электропроводку и жильцов от удара током. Они имеют номинальный ток от 10 А. Как и ряд других устройств, УЗО бывает однофазным, двухфазным и трехфазным.

Дифавтомат — гибридный аппарат, имеющий свойства УЗО. Им защищается проводка и обеспечивается защита от перегрузки. Его номинальное токовое значение 6-63 А.

Промышленные и бытовые автоматы

Рядовой пользователь в отличие от опытного эл.монтажника не понимает или не знает, что существует так называемая промышленная и бытовая (домашняя) серия автоматических выключателей.

При этом внешне они могут выглядеть абсолютно одинаково. Тот же самый корпус, клеммы, тот же язычок для вкл-откл., только надписи немного отличаются.

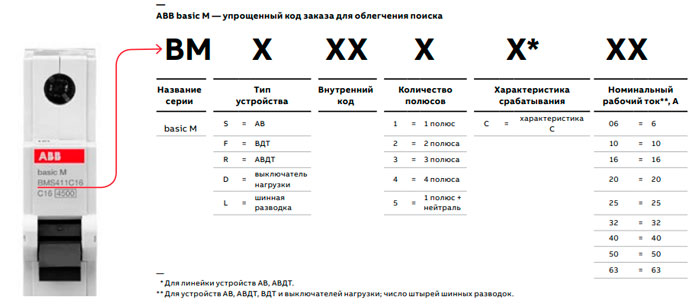

Очень хорошо все различия в линейках прослеживаются у ABB. Самые бюджетные модели – это серия basic M.

Далее идет серия SH.

И самая дорогая – S.

В чем их существенные отличия?

Промышленные автоматы (S) в отличие от бытовых, имеют повышенную износостойкость. То есть, вы сможете включать и отключать их под нагрузкой гораздо большее количество раз, плюс у них увеличенный ресурс работы при коротких замыканиях.

Однако задумайтесь, сколько раз за всю вашу жизнь автомат может отключиться от КЗ, или как часто вы им будете выключать свет во всем доме? Дай Бог, если за несколько десятилетий это произойдет хотя бы сотню раз.

Кроме того, более дорогие автоматы имеют повышенную стойкость к агрессивным средам – влажность, пыльные помещения, наличие вибраций. Все подобные аппараты даже снабжаются морским сертификатом.

Их можно устанавливать на объектах в прибрежных районах рядом с морем или океаном, там где постоянно соленый воздух или же монтировать напрямую на кораблях.

Неужели все эти условия эксплуатации автоматов присутствуют в вашем доме? Когда эл.щиток располагается не в подъезде, а внутри квартиры, то это вообще можно считать идеальными условиями для их работы.

Постоянная плюсовая температура, никакой пыли и влажности. Практически тепличные условия.

Ну и зачем вам здесь переплачивать за сверхзащиту?

Характеристики автоматических выключателей – номинальный ток автомата

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Зачем это нужно?

1. Во-первых, легче найти причину аварийной ситуации, если на каждой линии установлена своя, индивидуальная защита.
2. Во-вторых, освещение будет отключено лишь в одной комнате квартиры, и не придется впотьмах искать резервный источник света в виде свечки или плашки, бросать переноску от соседей на время устранения неисправности и так далее. Это касается и розеток. Если авария на линии стиральной машинки, то, к примеру, холодильная камера и другие приборы будут продолжать функционировать.

На рисунке приведена одна из возможных схем. Ее монтаж связан с определенными затратами (на те же автоматы), но в том, что она удобна в эксплуатации, сомнений нет.

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
