Устройство и работа высокочастотного импульсного паяльника

История происхождения

Паяльник — это инструмент, предназначенный для передачи тепла материалу при соприкосновении с ним. Прямое его назначение — создание неразъемного соединения посредством расплавления припоя.

До начала XX века существовали два типа паяльных приспособлений: газовый и медный. В 1921 году изобретатель из Германии Эрнст Сакс изобрёл и зарегистрировал патент на паяльник, нагрев которого происходил под действием электрического тока. В 1941 году Карл Уэллер запатентовал инструмент трансформаторного вида, напоминающего формой пистолет. Пропуская через свой наконечник ток, он быстро нагревался.

Через двадцать лет этот же изобретатель предложил использовать термоэлемент в паяльнике для контроля температуры нагрева. В конструкцию входили спрессованные друг с другом две металлические пластинки с разным тепловым расширением. С середины 60-х годов из-за развития полупроводниковых технологий паяльный инструмент стал выпускаться импульсного и индукционного типа работы.

Мини-паяльник своими руками

Рисунок 3. Импульсный паяльник предназначен для выполнения несложных работ по сборке электронных микросхем.

Чтобы сделать самому миниатюрный паяльник для работы с микросхемами, необходимо приготовить следующие инструменты и материалы:

• источник питания напряжением 12 В или трансформатор;
• источник тепла (газовая или электрическая печь);
• нихромовая проволока толщиной 0,2 мм и длиной 30-35 см;
• медная проволока с сечением 1,5 мм и длиной 3,5-4,5 см;
• металлическая трубка;
• пластмассовая рукоятка;
• электрический шнур с вилкой;
• медная фольга;
• силикатный клей;
• тальк.

Схема мини-паяльника с нихромовым нагревательным элементом показана на рис. 2. Первым делом из медной проволоки изготавливается жало. Для этого один ее конец с помощью напильника затачивается под удобную форму (двусторонний угол или конус). Обработанные участки следует залудить.

Затем из силикатного клея и талька замешивается изолирующий раствор. Далее жало будущего паяльника необходимо обернуть медной фольгой. При этом рабочая часть изделия (около 1,0-1,5 см) должна быть открытой. Поверх фольги укладывается тонкий слой приготовленной электроизоляционной смеси и высушивается при температуре 120-140°C.

Рисунок 4. Электрическая схема самодельного импульсного паяльника.

На следующем этапе производится наматывание нихромовой проволоки. Витки должны быть плотными, длина прямого конца должна составлять около 3 см, а заворотного – 6 см. Затем изделие еще раз покрывается приготовленным раствором и высушивается при той же температуре.

Длинный конец проволоки укладывается на металлическую трубку так, чтобы между ним и меньшим концом было максимальное расстояние. После этого осуществляется последняя обработка изолирующим раствором и его запекание. Нагревательный элемент с жалом готов.

На последнем этапе сквозь рукоятку протягивается питающий шнур, к которому подсоединяются торчащие концы нихромовой проволоки. Оголенные места следует заизолировать оставшейся смесью. Для защиты рук от ожогов на нагревательный элемент можно надеть специальный кожух из термоизоляционного материала. Подключать такой самодельный паяльник нужно через понижающий трансформатор или источник питания, выдающий 12 В.

Самодельный паяльник: сложная конструкция

Список необходимых материалов:

• проволока из меди (d=1,5 мм, l=40 мм);
• небольшое полотно медной фольги;
• проволока из прецизионного сплава (d=0,1 мм, l=300 мм);
• жестяная трубка;
• силикатная клеящая смесь или жидкое стекло;
• тальк;
• рукоятка из термостойкого материала;
• электрический провод со штекером.

Также понадобятся несколько вспомогательных вещей:

• источник тепловой энергии (подойдет газовая или электрическая плита);
• слесарные инструменты (пассатижи, напильник, пинцет);
• деревянный или пластмассовый шпатель небольшого размера;
• ветошь для удаления с прибора изолирующей смеси.

Пошаговая инструкция изготовления

Заранее отрезанный кусок медного стержня используют для изготовления жала. При этом желательно заточить один его конец под углом 45 градусов, но выбор формы заточки жала остается исключительно на усмотрение мастера. Обработанную область залуживают.
Подготавливают электроизоляционную смесь, включающую в себя тальк и силикатный клей. Замешенная масса должна иметь тестообразную структуру. Работая с таким липким материалом, время от времени придется посыпать руки и инструмент измельченным тальком.
На жало плотно наматывают медную фольгу, сохранив при этом рабочую область (10 мм) открытой.
На медную поверхность аккуратно наносится тонкий изолирующий слой. Чтобы он быстрее высох, будущий паяльник держат над источником тепла.
Наматывают спираль из прецизионной (нихромовой) проволоки. Стоить отметить, что каждый виток должен лечь плотно. Прямой конец в итоге должен быть примерно 30 мм, а заворотный — 50 мм.
Теперь обмотку покрывают электроизоляционным составом и тщательно высушивают.
Длинный конец укладывают на трубку таким образом, чтобы между ним и коротким был максимальный приблизительно сопоставимый с диаметром конструкции промежуток. Снова наносят электроизолирующую смесь, еще раз высушивают, после чего подготовка нагревательного элемента с вмонтированным в него жалом считается завершенной.
Каждый торчащий конец нихромовой проволоки наполовину покрывают изоляционным составом и сушат

Важно внимательно следить за целостностью покрытия во время запекания. Если появились дефекты, их устраняют, заделывая смесью и вновь просушивая.
На финальном этапе остается собрать конструкцию

Протягивают провод сквозь отверстие в рукоятке, соединяют нихромовые концы с оголенными концами провода, изолируют участок соединения.
На нагревательный элемент надевают защитный кожух. Один его конец вводится в рукоятку, а другой фиксируется железным колпачком с отверстием, не допускающим его контакт с медным содержимым нагревателя. Некоторые ограничиваются хомутом.

Простой из резистора

Расчет

Самый простой паяльник можно сделать из проволочного резистора, это готовый нихромовый нагреватель. Рассчитать его также несложно: при рассеивании номинальной мощности в свободном пространстве проволочные резисторы греются до 210-250 градусов. С теплоотводом в виде жала «проволочник» держит долговременную перегрузку по мощности в 1,5-2 раза; температура жала при этом будет не ниже 300 градусов. Ее можно повысить до 400, дав перегрузку по мощности в 2,5-3 раза, но тогда после 1-1,5 час работы паяльнику нужно будет давать остыть.

Рассчитывают необходимое сопротивление резистора по формуле: R = (U^2)/(kP), где:

R – искомое сопротивление;

U – рабочее напряжение;

P – требуемая мощность;

k – указанный выше коэффициент перегрузки по мощности.

Напр., нужен паяльник на 220 В 100 Вт для пайки медных труб. Теплоотдача большая, поэтому берем k = 3. 220^2 = 48400. kP = 3*100 = 300. R = 48400/300 = 161,3… Ом. Берем резистор на 100 Вт 150 или 180 Ом, т.к. «проволочников» на 160 Ом не бывает, этот номинал из ряда на 5% допуск, а «проволочники» не точнее 10%.

Обратный случай: есть резистор на мощность p, какой мощности из него можно сделать паяльник? От какого напряжения его запитывать? Вспоминаем: P = U^2/R. Берем P = 2 p. U^2 = PR. Берем из этой величины квадратный корень, получаем рабочее напряжение. Напр., есть резистор 15 Вт 10 Ом. Мощность паяльника выходит до 30 Вт. Берем квадратный корень из 300 (30 Вт*10 Ом), получаем 17 В. От 12 В такой паяльник разовьет 14,4 Вт, можно паять мелочь легкоплавким припоем. От 24 В. От 24 В – 57,6 Вт. Перегрузка по мощности почти в 6 раз, но изредка и недолго спаять этим паяльником что-то большое возможно.

Изготовление

Изготовление паяльника из резистора

Как сделать паяльник из резистора, показано на рис. выше:

• Подбираем подходящий резистор (поз. 1, см. также далее).
• Готовим детали жала и крепеж к нему. Под кольцевую пружину надфилем выбирается канавка на стержне. Под болт (винт) и наконечник делаются резьбовые глухие отверстия, поз. 2.
• Собираем стержень с наконечником в жало, поз.3.
• Закрепляем жало в резисторе-нагревателе болтом (винтом) с широкой шайбой, поз. 4.
• Крепим нагреватель с жалом к подходящей рукоятке любым удобным способом, поз. 5-7. Одно условие: термостойкость рукоятки не ниже 140 градусов, до такой температуры могут нагреваться выводы резистора.

Тонкости и нюансы

Описанный выше паяльник из резисторов на 5-20 Вт делали многие (в т.ч. и автор во дни пионерской молодости) и, попробовав, убеждались – работать им всерьез нельзя. Греется невыносимо долго, и паяет только мелочь тычком – слой керамики мешает теплопередаче от нихромовой спирали в жало. Именно поэтому нагреватели фабричных паяльников мотаются на слюдяные оправки – теплопроводность слюды на порядки выше. К сожалению, свернуть слюду в трубочку дома невозможно, да и мотать нихром 0,02-0,2 мм дело тоже не для каждого.

Но вот с паяльниками от 100 Вт (резисторы от 35-50 Вт) дело другое. Тепловой барьер из керамики в них относительно тоньше, слева на рис., а запас тепла в массивном жале на порядок больше, т.к. его объем растет по кубу размеров. Качественно пропаять стык медных труб 1/2″ 200 Вт паяльником из резистора вполне возможно. Особенно, если жало не сборное, а цельное кованое.

Проволочные резисторы, пригодные и непригодные для изготовления паяльников

Только для паяльника надо искать резисторы старых типов ПЭ или ПЭВ (в центре на рис., в производстве до сих пор). Их изоляция остеклованная, выдерживает многократный нагрев до светло-красного без потери свойств, только темнеет, остывая. Керамика внутри чистая. А вот резисторы С5-35В (справа на рис.) крашеные, внутри тоже. Снять краску в канале полностью невозможно – керамика пористая. При нагреве краска обугливается и жало прикипает намертво.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Шаг 1 — Делаем контактный паяльник

Этот вариант можно назвать самым простым и довольно бюджетным. Данная конструкция регулирует напряжение на паяльнике, соответственно изменяя температуру жала. Методом проб и ошибок нужно выяснить положение регулятора и производительность нагревателя. Можно настроить процесс пайки под себя и под конкретный момент производства. В качестве регулятора напряжения советуем использовать диммер для люстры (светорегулятор). Единственный недостаток данной идеи сборки самодельной паяльной станции, это малый диапазон для установки температур на выходе. То есть, для пайки нам интересно сделать диапазон напряжения от 200 до 220 вольт, а не от 0 и до максимума. Скорее всего придется слегка переделывать схему, добавлять резистор «тонкой настройки» к дополнению к основному.

Схема сборки паяльной станции в домашних условиях:

В этой схеме использован выпрямительный мост, что позволит поднять со стандартных 220 вольт на входе до 310 Вольт на выходе, нашей самодельной паяльной станции. Это будет актуально сделать для тех домашних мастеров, у которых электрическое напряжение в доме низкое, из-за чего паяльник не нагревается до рабочей температуры. При отсутствии в наличии диммера, можно собрать его самостоятельно, как это сделать, и что для этого надо мы рассматривали в нашей статье про самодельный светорегулятор.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.

2. Кусочек дерева круглого сечения.

3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.

4. Небольшой отрезок стеклотканевой изоляции для проводов.

5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.

6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

• Как правильно паять провода
• Какие инструменты должны быть у электрика
• Как сделать мини дрель своими руками

30.04.2019

Устройство паяльника работающего по импульсному принципу

Импульсный паяльник устроен относительно просто. Он состоит из:

• Жало — рабочий орган, представляет собой V- образный отрезок медной проволоки толщиной от 1 до 3 миллиметров, закрепленный в держателе.
• Источник питания — подает на жало электрический ток низкого напряжения .
• Рукоятка пистолетного типа.
• Кнопка включения устройства.
• Сетевой кабель с вилкой.
• Лампочка или светодиод подсветки рабочей зоны (необязательно, но очень удобно)

Самый сложный узел — это источник питания. Он преобразует сетевое напряжение в 220 В 50 герц в низкое напряжение высокой частоты (20-40 килогерц). Входная цепь источника через кнопку включения соединена с сетевым кабелем, а к выходной цепи подключены контакты жала. Существуют различные схемы блоков питания импульсных паяльников.

Устройство импульсного паяльника

Источник питания может быть встроенным в рукоятку. Закрепленный в корпусе трансформатор обладает большим весом и заметными размерами. При длительной работе это будет сильно утомлять оператора. В некоторых вариантах исполнения источник питания выполняют в виде отдельного блока. Это повышает безопасность и удобство пользования прибором. Кнопка включения устройства вмонтирована в рукоятку.

Основные конструктивные отличия от обычного паяльника:

• Наличие блока питания.
• Наличие кнопки включения.
• Отсутствие нагревательного элемента.
• Нет необходимости в подставке — температура паяльника повышается только на время пайки, после отпускания кнопки он очень быстро остывает до комнатной температуры .

Конкретные конструкции самодельных импульсных паяльников могут отличаться друг от друга в зависимости от того, какие устройства легли в их основу.

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

• Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
• Кусок стальной проволоки толщиной 0,8 мм.
• Медная проволока для жала.
• Корпус шариковой ручки.
• Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
2. надфилем или лобзиком отпилить один из выводов .
3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

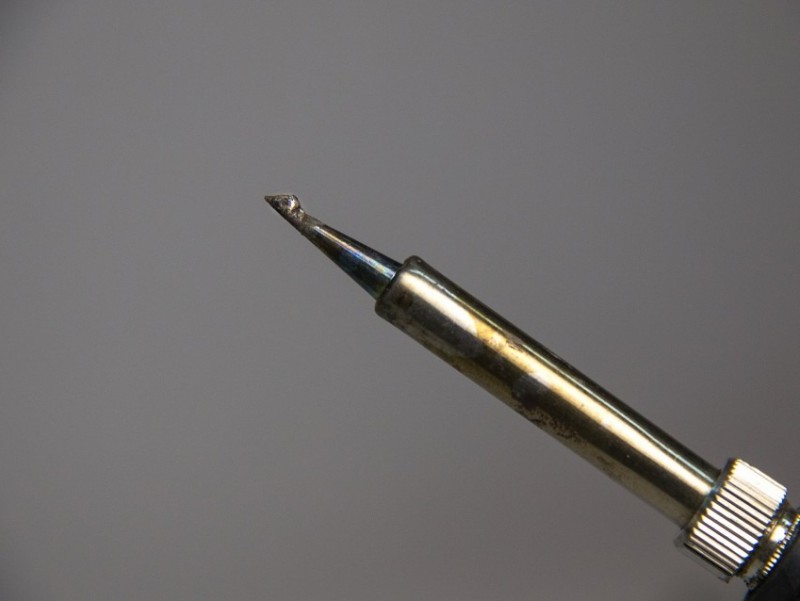

Жало паяльника

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины

Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

• Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
• Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
• Степень устойчивости используемого наконечника к окислению.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Подготовка жала, монтаж нагревателя

Теперь было необходимо изолировать жало от нихрома. Для этого был использован кембрик из стеклоткани. Он был одет на медную жилу примерно до середины, после чего зафиксирован по краям тонкой медной проволокой. Стоит отметить, что концы её удалять не нужно – они должны торчать примерно на 4-5 см. В дальнейшей работе это нам пригодится.

«Чехол» из стеклоткани зафиксирован при помощи тонкой медной проволоки

Поверх стеклоткани была намотана тонкая нихромовая проволока, вымеренная по длине ранее, её концы скручены с медными жилками, расположенными вначале и в конце кембрика. Результатом стал полноценный нагревательный элемент, способный повысить температуру жала до необходимой.

Здесь стоит отметить, что чем больше будет длина жала от нагревателя до рабочего края, тем дольше будет происходить повышение температуры. При небольшой мощности блока питания и слишком длинном жале паяльника возможно, что устройство и вовсе не достигнет рабочей температуры. Но здесь можно поэкспериментировать и рассчитать всё так, чтобы в итоге получилось некое подобие паяльной станции, которая имеет меньшие рабочие температуры для работы с микросхемами и иными SMD-элементами.

Нагревательный элемент готов, можно приступать к завершающему этапу изготовления паяльника

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Источник питания

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Особенности самодельного паяльника

Своими руками можно сделать инструменты разной мощности. Выбор конкретного варианта зависит от того, что вы планируете паять. Ведь устройство малой мощности не нагреет детали пайки до требуемой температуры, а использование мощного паяльника может привести к их перегреву.

Главное преимущество самодельного мини паяльника – это возможность сэкономить на покупке изделия заводской сборки. Небольшие работы вполне можно проводить устройством, собранным своими руками.

Из чего можно сделать мини паяльник? Это может быть резистор, шариковая ручка, газовая зажигалка и т. п. подручные материалы.

В заключение

Так какой же паяльник делать? Мощный из проволочного резистора однозначно стоит: расходов на него всего ничего, есть не просит, а выручить может основательно.

Стоит также сделать, чтобы был на хозяйстве, простой паяльник для smd из резистора МЛТ. Кремниевая электроника выдохлась, она в тупике. Квантовая уже на подходе, и вдали явственно замаячила графеновая. Напрямую с нами та и другая не сопрягаются, как компьютер через экран, мышку и клавиатуру или смартик/планшетка через экран и сенсоры. Поэтому кремниевое обрамление в устройствах будущего останется, но исключительно smd, а теперешняя россыпь покажется чем-то вроде радиоламп. И не думайте, что это фантастика: всего 30-40 лет тому назад ни один фантаст до смартфона не додумался. Хотя первые образцы мобильников тогда уже были. А утюг или пылесос «с мозгами» тогдашним мечтателям и в дурном сне в голову не пришли бы.

Ну, а для мастера-умельца вывод из этого прост: нужно учиться паять и smd. А что касается импульсного паяльника, то это уж кому как понравится.

***
