Что такое pfc и зачем это нужно

Параметры, которые важно учитывать при выборе

Форм-фактор

Это первая характеристика, на которую нужно обращать внимание. Выбор зависит от планируемого для сборки корпуса

Основной форм-фактор – ATX. Данный стандарт имеет высоту 86 и ширину 150 мм. Длина может отличаться значительно, и в характеристиках корпуса указывается, какой длины блок питания туда вмещается.

Для компактных корпусов, как правило, требуются блоки питания стандарта SFX – высота 60 и ширина 100 мм. Также имеется еще ряд менее распространенных форматов: TFX, FlexATX, EPS, CFX, LFX.

Мощность

Следующая характеристика, на которую необходимо обратить внимание при покупке – это общая мощность по всем линиям и нагрузочные характеристики всех линий

В современной системе основное потребление приходиться на канал +12 В. Именно на мощность по этому каналу и нужно смотреть. В более дорогих моделях она может равняться или быть незначительно меньше того значения, что указано в названии модели.

В бюджетных моделях зачастую производители указывают общую мощность в виде суммы максимально выдаваемых Ватт по всем линиям. Например, по линии +12 В — 530 Вт, по линиям +3,3 и +5 В – 120 Вт, а модель маркируется как 650 Вт, хотя по факту это — модель на 550 Вт.

Также следует обратить внимание на такой показатель, как допустимая нагрузка в Амперах на каждый канал. Больший показатель у идентичных моделей лучше

Можно встретить в продаже блоки питания с несколькими виртуальными линиями +12 В, которые делят между собой эту допустимую нагрузку. Какого-то преимущества подобные модели не дают, и в последнее время мода на использование виртуальных линий сошла на нет.

Как подобрать БП по мощности для своего ПК? Проще всего воспользоваться онлайн-калькуляторами. Значения они выдают адекватные, могут немного завышать их для надежности, так скажем, «с запасом».

Обзор и тестирование блока питания be quiet! Dark Power Pro P11 550W

Второй вариант сложнее – посчитать потребляемую мощность самому по характеристикам комплектующих. Основное потребление приходиться на процессор и видеокарту, по ним и стоит ориентироваться. Главное не путать такую характеристику как TDP (требования по теплоотводу) процессора и его потребляемую мощность, они могут отличаться, хотя обе характеристики и указываются в Ваттах. На значение TDP можно ориентироваться как на примерный показатель, реальное энергопотребление бывает немного меньше.

Все остальные комплектующие потребляют суммарно достаточно мало – от 50 до 100 Вт максимум.

Что бы ваш БП не работал все время под полной нагрузкой, необходим небольшой запас по мощности – 20-30%, но избыточная мощность не требуется – это лишние расходы средств.

В среднем для игрового ПК с одной видеокартой требуются модели от 500 до 700 Вт, с двумя видеокартами — от 650 до 850 Вт. Для офисных ПК без видеокарты хватит блока питания и на 300 – 400 Вт.

Обзор и тестирование блока питания GIGABYTE P650B

Разъемы

Разъемов должно быть достаточно для подключения всех потребителей, всевозможные переходники – это плохой вариант, особенно для подключения видеокарт.

Основные разъемы, без которых не обойтись – это ATX 24-pin и 4-pin для питания CPU. Стандарт EPS12V предполагает использование разборного 8-pin разъема для питания CPU, так что встретить современную модель БП с 4-pin разъемом практически невозможно, только очень бюджетные варианты.

Также в последнее время все чаще БП комплектуются двумя кабелями с 8-pin разъемами, и не только в топовых, но и в среднебюджетных вариантах. Связано это с повышенным требованием к питанию у современных процессоров с возможностью разгона, и материнские платы, поддерживающие их разгон, оснащаются именно двумя такими разъемами.

Для подключения видеокарт, если им недостаточно питания по линии PCI-E x16 (а это 75 Вт), используются 8-pin и 6-pin разъемы (150 и 75 Вт соответственно). Обычно БП комплектуются кабелем с двумя разборными 6+2-pin разъемами — это необходимый минимум.

Для подключения прочей периферии, накопителей и т.д. используются SATA разъемы и Molex. Последний является устаревшим и встречается все реже. Через SATA подключаются не только накопители HDD или SSD, но и подсветка, помпы СЖО, различные контроллеры, так что этих разъемов нужно достаточно много.

Производители блоков питания

Одни из лучших блоков питания производит компания SeaSonic, но они и самые дорогие.

Хорошим качеством зарекомендовали себя блоки питания популярных брендов Thermaltake, Cooler Master, Chieftec. Брак среди них бывает редко.

Не так давно расширили ассортимент блоков питания хорошо известные бренды для энтузиастов Corsair и Zalman. Но самые бюджетные их модели имеют довольно слабую начинку.

Одними из лучших по соотношению цена/качество являются блоки питания AeroCool. В плотную к ним подбирается хорошо зарекомендовавший себя производитель кулеров DeepCool

Если вы не хотите переплачивать за дорогой бренд, но при этом получить качественный блок питания, обратите внимание на эти торговые марки

Компания FSP производит блоки питания под разными брендами. Но дешевые БП под их собственной торговой маркой я бы не рекомендовал, они часто имеют короткие провода и мало разъемов. Топовые блоки питания FSP неплохи, но при этом стоят уже не дешевле именитых брендов.

Из тех брендов, которые известны в более узких кругах, можно отметить очень качественные и дорогие be quiet!, мощные и надежные Enermax, Fractal Design, чуть более дешевые, но качественные Cougar и хорошие, но недорогие HIPER как бюджетный вариант.

Мощность блока питания

Какой мощности нужен блок питания для компьютера? Производители БП указывают эффективный диапазон работы 50 — 80 % от указанной на этикетке. Значит этот критерий нельзя сбрасывать со счетов. В интернете есть множество онлайн калькуляторов

Обратим внимание на сайт известной фирмы be quiet! (https://www.bequiet.com/ru/psucalculator). Здесь вводятся модель центрального процессора и видеокарты, количество устройств S-ATA, P-ATA и планок оперативной памяти, а также число воздушных вентиляторов и систем жидкостного охлаждения

В итоге получаем максимальную потребляемую мощность.

Далее предлагается подбор конкретной модели исходя из приоритетов пользователя: тишины, КПД, цены. В нашем примере оптимальным решением будет блок питания 500 Ватт на компьютер, максимальная загрузка которого будет на уровне 63%.

Не хочется возиться с калькулятором? Дадим общие советы здесь:

• Нередко в спецификациях к видеокартам указаны завышенные условия по мощности всей системы. Учимся рассчитывать ее сами.
• Предположим, выбор пал на видеокарту Geforce GTX 1060. По тестам такая конфигурация с центральным процессором Intel потребляет около 280 Ватт. Поэтому рекомендуем блок питания на 400 Ватт. Для AM3+ CPU советуем 500 ваттные модели.
• Видео адаптеру AMD RX 480 необходимо больше Ватт (максимум 345 W), а ПК с Geforce GTX 1070 нагружается до 330 W, но 400-ваттников хватит в обоих случаях.
• Если за графику отвечает Geforce GTX 1080, то находим БП на 500 Ватт.
• Для разогнанной видеокарты Geforce GTX 1080TI в связке с любым CPU подойдет устройство на 600 Ватт.
• Более мощные модели БП применяются в SLI системах (для игрового компьютера) и в майнинге. В этом случае добавляем энергопотребление каждой видеокарты по спецификации.

Реактивная мощность в блоке питания

блоке питания

Но в здании, где установлена сотня или тысяча компьютеров, учитывать реактивную мощность необходимо!

Типичное значение косинуса Фи для компьютерных блоков питания без коррекции — около 0,7, т. е. проводка должна быть рассчитана с 30% запасом по мощности.

Однако излишней нагрузкой на провода дело не ограничивается!

В самом блоке питания ток через входные высоковольтные диоды протекает в виде коротких импульсов. Ширина и амплитуда этих импульсов может меняться в зависимости от нагрузки.

Большая амплитуда тока неблагоприятно влияет на высоковольтные конденсаторы и диоды, сокращая срок их службы. Если выпрямительные диоды выбраны «впритык» (что часто бывает в дешевых моделях), то надежность всего блока питания еще более снижается.

Первичная проверка работоспособности компьютерного блока питания

Простейшая проверка блока питания заключается в проведении следующих шагов на 20 (24)-пиновом разъеме питания:

1. Перед тестированием желательно предварительно подсоединить нагрузку по линиям +5 VDC и +12 VDC на уровне порядка 15-20% от максимальной мощности БП (лампочку или готовый китайский тестер блоков питания).
2. Подключить БП к сети переменного тока, а затем измерить напряжение +5 вольт Standby между девятым пином (фиолетовый провод 5VSB) и землей (любой черный провод, например, 24-й GND). Это напряжение должно быть в пределах плюс-минус 5% (от 4.75 до 5,25 вольт). По стандарту, цепь 5V SB должна обеспечивать рабочий ток не менее 2 ампер (это нужно для обеспечения работоспособности технологии Wake on LAN). Напряжение 5VSB вырабатывается блоком питания всегда, когда он подключен к сети, даже при, казалось бы, выключенном компьютере. Если измеренный вольтаж Standby отличается от нормы, нужно искать неисправность в цепи формирования дежурного напряжения блока питания.
3. При наличии дежурки проверяют вольтаж на зеленом проводе (pin 16, сигнал PS_ON). Его уровень должен быть более 2 вольт до замыкания на корпус (имитация нажатия клавиши Power на корпусе компьютера) для включения БП и менее 0.8 вольт после замыкания PS_ON на землю (включения БП). При нажатии на кнопку включения (замыкании PS_ON на массу) более 4-х секунд БП должен выключаться.
4. На включенном БП замеряют напряжение PWR_GOOD (серый провод, pin 8,). Его номинал должен быть в пределах 2,4-5 вольт.
5. При наличии сигнала PWR_GOOD проверяют рабочие напряжения с блока питания: +3,3 вольта (оранжевые провода, пины 1; 2; 12; 13), +5 вольт (красные провода, пины 4; 6; 21; 22; 23), +12 вольт (желтые провода, пины 10; 11) wires. После замыкания PS_ON на массу они должны быть в пределах 3,14- 3,47, 4,75-5,25, и 11,4-12,6 VDC.

Что такое PFC и зачем это нужно

Добрый день, друзья!

Наверняка многие из вас видели на компьютерном блоке питания таинственные буквы «PFC». Сразу скажем, что на самых дешевых блоках этих букв, скорее всего, не будет. Хотите, я открою вам эту страшную тайну? Внимайте!

Что такое PFC?

PFC – это аббревиатура от слов Power Factor Correction (коррекция коэффициента мощности). Перед тем, как расшифровать этот термин, вспомним какие бывают виды мощности.

Активная и реактивная мощность

Еще в школьном курсе физики нам рассказывали, что мощность бывает активная и реактивная.

Активная мощность делает полезную работу, в частности, выделяясь в виде тепла.

Классический примеры — утюг и лампа накаливания. Утюг и лампочка — почти чисто активная нагрузка, напряжение и ток на такой нагрузке совпадают по фазе.

Но существует и нагрузка с реактивностью — индуктивная (электродвигатели) и емкостная (конденсаторы). В реактивных цепях существует сдвиг фаз между током и напряжением, так называемый косинус φ (Фи).

Ток может отставать от напряжения (в индуктивной нагрузке) или опережать его (в емкостной нагрузке).

Реактивная мощность не производит полезной работы, а только болтается от генератора к нагрузке и обратно, бесполезно нагревая провода.

Это означает, что проводка должна иметь запас по сечению.

Чем больше сдвиг фаз между током и напряжением, тем большая часть мощности бесполезно рассеивается на проводах.

Реактивная мощность в блоке питания

В компьютерном блоке питания после выпрямительного моста стоят конденсаторы достаточно большой емкости.

Таким образом, присутствует реактивная составляющая мощности. Если компьютер используется дома, то обычно проблем никаких не возникает.

Реактивная мощность обычным бытовым счетчиком электроэнергии не фиксируется.

Но в здании, где установлена сотня или тысяча компьютеров, учитывать реактивную мощность необходимо!

Однако излишней нагрузкой на провода дело не ограничивается!

В самом блоке питания ток через входные высоковольтные диоды протекает в виде коротких импульсов. Ширина и амплитуда этих импульсов может меняться в зависимости от нагрузки.

Большая амплитуда тока неблагоприятно влияет на высоковольтные конденсаторы и диоды, сокращая срок их службы. Если выпрямительные диоды выбраны «впритык» (что часто бывает в дешевых моделях), то надежность всего блока питания еще более снижается.

Как осуществляется коррекция коэффициента мощности?

Для борьбы со всеми этими явлениями и используют устройства, повышающие коэффициент мощности.

Они делятся на активные и пассивные.

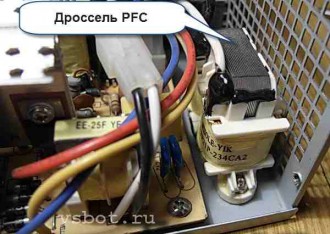

Пассивная схема PFC представляет собой дроссель, включенный между выпрямителем и высоковольтными конденсаторами.

Дроссель — это индуктивность, обладающая реактивным (точнее, комплексным) сопротивлением.

Характер ее реактивности противоположен емкостному сопротивлению конденсаторов, поэтому происходит некоторая компенсация. Индуктивность дросселя препятствует нарастанию тока, импульсы тока слегка растягиваются, их амплитуда уменьшается.

Однако косинус φ повышается незначительно и большого выигрыша по реактивной мощности не происходит.

Для более существенной компенсации применят активные схемы PFC.

Активная схема повышает косинус φ до 0,95 и выше. Активная схема содержит в себе повышающий преобразователь на основе индуктивности (дросселя) и силовых коммутирующих элементов, которые управляются отдельным контроллером. Дроссель периодически то запасает энергию, то отдает ее.

На выходе PFC стоит фильтрующий электролитический конденсатор, но меньшей емкости. Блок питания с активной PFC менее чувствителен к кратковременным «провалам» питающего напряжения, что является преимуществом. Однако применение активной схемы удорожает конструкцию.

В заключение отметим, что наличие PFC в конкретном питающем блоке можно идентифицировать по буквам «PFC” или «Active PFC”. Однако могут быть случаи, когда надписи не соответствуют действительности.

Однозначно судить о наличии пассивной схемы можно по наличию достаточно увесистого дросселя, а активной — по наличию еще одного радиатора с силовыми элементами (всего их должно быть три).

Вот так, друзья! Хитро компьютерный блок питания устроен, не правда ли?

Всего наилучшего!

До встречи на блоге!

Вспомним школьный курс физики

Те, кто хорошо изучал физику в школе, помнят, что мощность может быть активная или реактивная. Активной называется мощность, которая выполняет полезную работу – заставляет греться утюг, светиться лампу накаливания или приводит в действие компоненты ПК.

p, blockquote 2,0,0,0,0 —>

В реактивных цепях сила тока может отставать от напряжения или опережать его, что определяется параметром cos φ (косинус Фи). При индуктивной нагрузке ток отстает от напряжения (индуктивная нагрузка) или опережает его (емкостная нагрузка).

p, blockquote 3,0,0,0,0 —>

Последнее часто встречается в сложных электрических схемах, где используются конденсаторы, в том числе и в компьютерных блоках питания.

p, blockquote 4,0,0,0,0 —>

Реактивная мощность не выполняет никакой полезной нагрузки, «блуждая» по электрическим цепям и нагревая их. Именно по этой причине предусмотрен запас сечения проводов. Чем больше cos φ, тем больше энергии рассеется в схеме, в виде тепла.

p, blockquote 5,0,1,0,0 —>

Все определения PFC

Акроним	Определение
PFC	Perfluorated углерода
PFC	PowerBuilder Foundation класс
PFC	Pre выкупа
PFC	Psykiatriskt Forskningscentrum
PFC
PFC	Бляшкообразующих клеток
PFC	Доказательство подачи цитирования
PFC	За счет кредитов
PFC	Идеальный жареная курица
PFC	Изготовление и очистка
PFC	Карта политики
PFC	Категория фактор защиты
PFC	Код потока частиц
PFC	Комитет игровых полей
PFC	Компания Princeton огонь
PFC	Конденсатор параллельных потока
PFC	Контракт гибкость производства
PFC	Коэффициент трения пик
PFC	Курс проницаемых трения
PFC	Личный шкаф
PFC	Мощность фактором коррекции/исправление
PFC	Мощность финансов Корпорация ООО
PFC	Надлежащего функционирования состояния
PFC	Нефтяная финансовая компания
PFC	Параллельный канал фланца
PFC	Партия для основания фундамента
PFC	Партнерство для детей
PFC	Партнерство для ухода, Inc
PFC	Партнеры сообщества
PFC	Пассажирские объекта бесплатно
PFC	Пациент финансовый советник
PFC	Педиатрическая программа кормления сертификации
PFC	Персональных/портативных топливных элементов
PFC	Перфторированные соединения
PFC	Перфторуглеродов
PFC	Пионеры для Христа
PFC	Пластиковые формирование компании
PFC	Плиссе фольга покрыты
PFC	Полицейский первого класса
PFC	Полиция и пожарная комиссия
PFC	Полоидальной катушка
PFC	Пористые трения курс
PFC	Портсмут футбольный клуб
PFC	Потенциальные неисправности ток
PFC	Предварительно функциональных контрольный список
PFC	Премиальный фонд проверка
PFC	Пресс Fit мыщелкового
PFC	Пресс для изменения
PFC	Префикс кода
PFC	Префронтальная кора
PFC	Приоритет потока управления
PFC	Программируемые Fieldbus стяжку
PFC	Профессиональное воспитание
PFC	Профессиональные напольные пылесос
PFC	Пульс поток Кулонометрия
PFC	Пьезо волокна композитного
PFC	Равнина долбанные Crazy
PFC	Родительский клуб факультет
PFC	Рядовой первого класса
PFC	Свинья в любимых клиентов
PFC	Сертификат филателистической Foundation
PFC	Сертификация предварительный рейса
PFC	Совет профессиональных братства
PFC	Соединения с фтором
PFC	Стойкие кровообращения плода
PFC	Технологическая схема процесса
PFC	Фиброзно-кистозная пролиферативных изменений
PFC	Философия для детей
PFC	Футбольный клуб Партизан
PFC	Центр питания животных
PFC	Чума формирование клеток

Что означает PFC в тексте

В общем, PFC является аббревиатурой или аббревиатурой, которая определяется простым языком. Эта страница иллюстрирует, как PFC используется в обмена сообщениями и чат-форумах, в дополнение к социальным сетям, таким как VK, Instagram, Whatsapp и Snapchat. Из приведенной выше таблицы, вы можете просмотреть все значения PFC: некоторые из них образовательные термины, другие медицинские термины, и даже компьютерные термины. Если вы знаете другое определение PFC, пожалуйста, свяжитесь с нами. Мы включим его во время следующего обновления нашей базы данных. Пожалуйста, имейте в информации, что некоторые из наших сокращений и их определения создаются нашими посетителями. Поэтому ваше предложение о новых аббревиатур приветствуется! В качестве возврата мы перевели аббревиатуру PFC на испанский, французский, китайский, португальский, русский и т.д. Далее можно прокрутить вниз и щелкнуть в меню языка, чтобы найти значения PFC на других 42 языках.

Реактивная мощность компьютерного БП

Так как, обычно в компьютерных блоках питания используются конденсаторы большой емкости, то и реактивная составляющая в такой схеме ощутима. К счастью, она не учитывается бытовым счетчиком электроэнергии, поэтому переплачивать за электричество юзеру не придется.

p, blockquote 6,0,0,0,0 —>

Значение cos φ для таких устройств обычно достигает 0,7. Это значит, что запас проводки по мощности, должен быть не менее 30%. Но, так как ток протекает через схему блока питания короткими импульсами со сменной амплитудой, из‐за этого сокращается срок службы конденсаторов и диодов.

p, blockquote 7,0,0,0,0 —>

Если последние не имеют запаса по силе тока и подобраны «впритык» (как это часто бывает в дешевых БП), срок эксплуатации такого устройства сокращается.

p, blockquote 8,0,0,0,0 —>

Для борьбы с этими реактивными явлениями используется корректор коэффициента мощности, то есть PFC.

p, blockquote 9,0,0,0,0 —>

Реактивная мощность в блоке питания

Но в здании, где установлена сотня или тысяча компьютеров, учитывать реактивную мощность необходимо!

Типичное значение косинуса Фи для компьютерных блоков питания без коррекции — около 0,7, т. е. проводка должна быть рассчитана с 30% запасом по мощности.

Однако излишней нагрузкой на провода дело не ограничивается!

В самом блоке питания ток через входные высоковольтные диоды протекает в виде коротких импульсов. Ширина и амплитуда этих импульсов может меняться в зависимости от нагрузки.

Большая амплитуда тока неблагоприятно влияет на высоковольтные конденсаторы и диоды, сокращая срок их службы. Если выпрямительные диоды выбраны «впритык» (что часто бывает в дешевых моделях), то надежность всего блока питания еще более снижается.

Вспомним школьный курс физики

Те, кто хорошо изучал физику в школе, помнят, что мощность может быть активная или реактивная. Активной называется мощность, которая выполняет полезную работу – заставляет греться утюг, светиться лампу накаливания или приводит в действие компоненты ПК.

В реактивных цепях сила тока может отставать от напряжения или опережать его, что определяется параметром cos φ (косинус Фи). При индуктивной нагрузке ток отстает от напряжения (индуктивная нагрузка) или опережает его (емкостная нагрузка).

Последнее часто встречается в сложных электрических схемах, где используются конденсаторы, в том числе и в компьютерных блоках питания.

Реактивная мощность не выполняет никакой полезной нагрузки, «блуждая» по электрическим цепям и нагревая их. Именно по этой причине предусмотрен запас сечения проводов. Чем больше cos φ, тем больше энергии рассеется в схеме, в виде тепла.

Активная и реактивная мощность

Еще в школьном курсе физики нам рассказывали, что мощность бывает активная и реактивная.

Активная мощность делает полезную работу, в частности, выделяясь в виде тепла.

Классический примеры — утюг и лампа накаливания. Утюг и лампочка — почти чисто активная нагрузка, напряжение и ток на такой нагрузке совпадают по фазе.

Но существует и нагрузка с реактивностью — индуктивная (электродвигатели) и емкостная (конденсаторы). В реактивных цепях существует сдвиг фаз между током и напряжением, так называемый косинус φ (Фи).

Ток может отставать от напряжения (в индуктивной нагрузке) или опережать его (в емкостной нагрузке).

Реактивная мощность не производит полезной работы, а только болтается от генератора к нагрузке и обратно, бесполезно нагревая провода.

Это означает, что проводка должна иметь запас по сечению.

Чем больше сдвиг фаз между током и напряжением, тем большая часть мощности бесполезно рассеивается на проводах.

Как осуществляется коррекция коэффициента мощности?

Для борьбы со всеми этими явлениями и используют устройства, повышающие коэффициент мощности.

Они делятся на активные и пассивные.

Пассивная схема PFC представляет собой дроссель, включенный между выпрямителем и высоковольтными конденсаторами.

Дроссель — это индуктивность, обладающая реактивным (точнее, комплексным) сопротивлением.

Характер ее реактивности противоположен емкостному сопротивлению конденсаторов, поэтому происходит некоторая компенсация. Индуктивность дросселя препятствует нарастанию тока, импульсы тока слегка растягиваются, их амплитуда уменьшается.

Однако косинус φ повышается незначительно и большого выигрыша по реактивной мощности не происходит.

Для более существенной компенсации применят активные схемы PFC.

Активная схема повышает косинус φ до 0,95 и выше. Активная схема содержит в себе повышающий преобразователь на основе индуктивности (дросселя) и силовых коммутирующих элементов, которые управляются отдельным контроллером. Дроссель периодически то запасает энергию, то отдает ее.

На выходе PFC стоит фильтрующий электролитический конденсатор, но меньшей емкости. Блок питания с активной PFC менее чувствителен к кратковременным «провалам» питающего напряжения, что является преимуществом. Однако применение активной схемы удорожает конструкцию.

В заключение отметим, что наличие PFC в конкретном питающем блоке можно идентифицировать по буквам «PFC” или «Active PFC”. Однако могут быть случаи, когда надписи не соответствуют действительности.

Однозначно судить о наличии пассивной схемы можно по наличию достаточно увесистого дросселя, а активной — по наличию еще одного радиатора с силовыми элементами (всего их должно быть три).

Вот так, друзья! Хитро компьютерный блок питания устроен, не правда ли?

Как осуществляется коррекция коэффициента мощности?

Для борьбы со всеми этими явлениями и используют устройства, повышающие коэффициент мощности.

Они делятся на активные и пассивные.

Пассивная схема PFC представляет собой дроссель, включенный между выпрямителем и высоковольтными конденсаторами.

Дроссель — это индуктивность, обладающая реактивным (точнее, комплексным) сопротивлением.

Характер ее реактивности противоположен емкостному сопротивлению конденсаторов, поэтому происходит некоторая компенсация. Индуктивность дросселя препятствует нарастанию тока, импульсы тока слегка растягиваются, их амплитуда уменьшается.

Однако косинус φ повышается незначительно и большого выигрыша по реактивной мощности не происходит.

Для более существенной компенсации применят активные схемы PFC.

Активная схема повышает косинус φ до 0,95 и выше. Активная схема содержит в себе повышающий преобразователь на основе индуктивности (дросселя) и силовых коммутирующих элементов, которые управляются отдельным контроллером. Дроссель периодически то запасает энергию, то отдает ее.

На выходе PFC стоит фильтрующий электролитический конденсатор, но меньшей емкости. Блок питания с активной PFC менее чувствителен к кратковременным «провалам» питающего напряжения, что является преимуществом. Однако применение активной схемы удорожает конструкцию.

В заключение отметим, что наличие PFC в конкретном питающем блоке можно идентифицировать по буквам «PFC” или «Active PFC”. Однако могут быть случаи, когда надписи не соответствуют действительности.

Однозначно судить о наличии пассивной схемы можно по наличию достаточно увесистого дросселя, а активной — по наличию еще одного радиатора с силовыми элементами (всего их должно быть три).

Вот так, друзья! Хитро компьютерный блок питания устроен, не правда ли?

Всего наилучшего!

До встречи на блоге!

Активная и реактивная мощность

Еще в школьном курсе физики нам рассказывали, что мощность бывает активная и реактивная.

Активная мощность делает полезную работу, в частности, выделяясь в виде тепла.

Классический примеры — утюг и лампа накаливания. Утюг и лампочка — почти чисто активная нагрузка, напряжение и ток на такой нагрузке совпадают по фазе.

Но существует и нагрузка с реактивностью — индуктивная (электродвигатели) и емкостная (конденсаторы). В реактивных цепях существует сдвиг фаз между током и напряжением, так называемый косинус φ (Фи).

Ток может отставать от напряжения (в индуктивной нагрузке) или опережать его (в емкостной нагрузке).

Реактивная мощность не производит полезной работы, а только болтается от генератора к нагрузке и обратно, бесполезно нагревая провода.

Это означает, что проводка должна иметь запас по сечению.

Чем больше сдвиг фаз между током и напряжением, тем большая часть мощности бесполезно рассеивается на проводах.
