Последовательное и параллельное соединение аккумуляторов

Зачем соединять аккумуляторы

Аккумулятор, как и конденсатор, может накапливать энергию. В отличие от простой гальванической батареи, где химические реакции, при которых происходит выработка электроэнергии, необратимы, аккумулятор можно зарядить. При этом ионы разводятся друг от друга, и внутренняя химия аккумулятора взводится, как пружина. Впоследствии эти ионы, благодаря «заряженному» химическому процессу, будут отдавать свои лишние электроны в электрическую цепь, сами стремясь обратно к нейтральности кислого электролита.

Все хорошо, только у аккумулятора количество энергии, которое он способен выработать после полной зарядки, зависит от его общей массы. А масса зависит от исполнения — есть стандарты, и по этим стандартам и делаются аккумуляторы. Хорошо, когда потребление электроэнергии точно так же стандартизовано. Например, когда имеется автомобиль, который берет определенное количество электричества для пуска двигателя. Ну, и для других своих нужд — подпитки автоматики на стоянке, питания замков с противоугонными устройствами и т.д. Стандарты аккумуляторов и рассчитаны на электропитание автомобилей различных типов.

А в других областях, где требуется стабильное постоянно напряжение, запрос по параметрам питания гораздо шире и разнообразнее. Поэтому, имея однотипные и строго одинаковые аккумуляторы, можно думать и об использовании их в разных сочетаниях, и более эффективных способах зарядки, чем банально заряжать их все по очереди.

Техника безопасности

• используйте диэлектрические перчатки;
• не прикасайтесь к клеммам голыми руками;
• аккумуляторы должны быть отключены от нагрузок;
• пользуйтесь инструментами с изолированными рукоятками;
• проверьте клеммы и соединительные контакты перед подключением;
• не используйте аккумуляторы с разными параметрами и степенью износа;
• будьте внимательны с полярностью;
• используйте подходящие провода для соединения;
• изолируйте сборку от влаги

Ошибки коммутации и их последствия

Ошибки коммутации можно разделить на ошибки самого соединения (перепутали плюс и минус) и на неправильный выбор аккумуляторов и соединяющих проводов.

Если вы перепутаете клеммы, возможно следующее:

• замыкание;
• воспламенение;
• оплавка проводов;
• порча АКБ (падение мощности).

Помните, что при увеличении мощности потребуются соединяющие провода с подходящим сечением. Перед коммутацией понадобится тщательный расчет всех параметров. Про аккумуляторы мы уже писали выше; если вы соедините неподходящие акб, вы их испортите.

Меры предосторожности при подключении

• соблюдать правила безопасности при работе с электрическим током, одевать резиновые перчатки;
• предупредить создание цепи прохождения электротока через человеческое тело;
• избегать коротких замыканий;
• не пренебрегать полярностью;
• к клеммам АКБ голыми руками не прикасаться;
• не собирать аккумуляторы, подключенные к нагрузкам (раздельно перепроверить каждый перед включением в цепь);
• зарядное устройство нужно отключить перед тем, как подключать батарею;
• применять инструменты с изолированными рукоятками;
• не пренебрегать параметрами тока АКБ и нагрузки перед тем, как воспользоваться блоком;
• соединительные контакты должны быть надежными и изолированными;
• сборку защитить изоляционным корпусом от попадания влаги;
• применять одинаковые аккумуляторы по параметрам, степени износа;
• перед тем, как воспользоваться сборкой, протестировать ее на предмет некорректного соединения клемм.

При исправлении ошибок первоначально отсоединяют нагрузку (зарядное устройство), затем только проводят переделку блока.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится

Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем

Можно ли соединять последовательно свинцовые аккумуляторы разной емкости?

И звестно, что внутреннее сопротивление аккумуляторов, изготовленных по одной технологии, примерно обратно пропорционально емкости аккумулятора. Поэтому, при протекании тока через последовательную аккумуляторную батарею, на свинцовых аккумуляторах разной емкости будут разные напряжения. Опасно ли это для отдельных аккумуляторов и для аккумуляторной батареи в целом? Рассмотрим по-отдельности режимы разряда и зарядки свинцовых аккумуляторов.

П редположим, мы заряжаем последовательную аккумуляторную батарею, состоящую из семи 12-вольтовых свинцовых аккумуляторов емкостью по 10 А*час и одного 12-вольтового свинцового аккумулятора емкостью 8 А*час. В начале все аккумуляторы разряжены. Зарядное устройство реализует алгоритм зарядки I-U с начальным током 1 А и конечным напряжением 110 В (13.8 В в среднем на аккумулятор).

П о данным производителя, при зарядке аккумуляторов постоянным током, напряжение на аккумуляторе изменяется в соответствии с графиком справа. В начале процесса зарядки, зарядное устройство поддерживает ток 1 А, а суммарное напряжение на аккумуляторной батарее сложится из напряжений на отдельных аккумуляторах, напряжение для каждого аккумулятора можно определить по его зарядной характеристике (графику зависимости напряжения аккумулятора от времени, который приводится производителем в его технических характеристиках). В начале зарядки на свинцовом аккумуляторе в 8 А*час будет около 12.3 В, а на всех аккумуляторах емкостью 10 А*час – примерно по 12 В на каждом. Начало зарядки абсолютно безопасно для всех 8 аккумуляторов.

Е ще через 3-4 часа, напряжение на аккумуляторной батарее достигнет предела – 110 В. Это напряжение разделится следующим образом: на аккумуляторах емкостью 10 А*час будет чуть больше 13.5 В, а на аккумуляторе емкостью 8 А*час – больше 15 В. Система рекомбинации газов, выделяющихся в этом аккумуляторе, перестанет справляться c нагрузкой, предохранительные клапаны аккумулятора откроются, аккумулятор начнет терять воду, а с ней и емкость. В то же время, все аккумуляторы емкостью 10 А*час будут недозаряжены. Следовательно, при зарядке свинцовых аккумуляторов соединенные последовательно аккумуляторы разной емкости будут все больше и больше расходиться по своим параметрам – ″разбегаться″.

Р ассмотрим теперь разряд все той же аккумуляторной батареи из 8 свинцовых аккумуляторов током 1 А. Пусть система построена так, что при уменьшении напряжения до 84 В срабатывает защита от глубокого разряда, и разряд прекращается. Начальное состояние всех свинцовых аккумуляторов – ″полностью заряжены″. Через 7-8 часов после начала разряда, аккумулятор емкостью 8 А*час полностью разрядится. Напряжение на нем составит 10.5 В. Напряжение на остальных аккумуляторах батареи будет в это время чуть больше 11 В на каждом. Значит суммарное напряжение на аккумуляторной батарее еще далеко от конечного напряжения разряда 84 В и составляет примерно 10.5 * 7 + 11.1 = 88,2 В. Поэтому вся аккумуляторная батарея продолжит разряжаться, в том числе и многострадальный аккумулятор емкостью 8 А*час. Напряжение на нем будет очень быстро падать, в то время, как остальные свинцовые аккумуляторы практически не будут разряжаться. Когда напряжение на нем достигнет примерно 7 В, система отключит нагрузку, но будет уже поздно – аккумулятор будет в состоянии глубокого разряда и потеряет часть емкости.

Т еперь становится понятно, что последовательно можно соединять только свинцовые аккумуляторы одинаковой емкости, иначе аккумуляторная батарея будет быстро выходить из строя. Рекомендуется использовать для последовательного соединения свинцовые аккумуляторы одного типа, одного завода и из одной партии. Если в аккумуляторную батарею предполагается объединить более двух свинцовых аккумуляторов последовательно, очень желателен еще и предварительный подбор аккумуляторов по емкости и напряжению с помощью тестеров аккумуляторов

Параллельное соединение

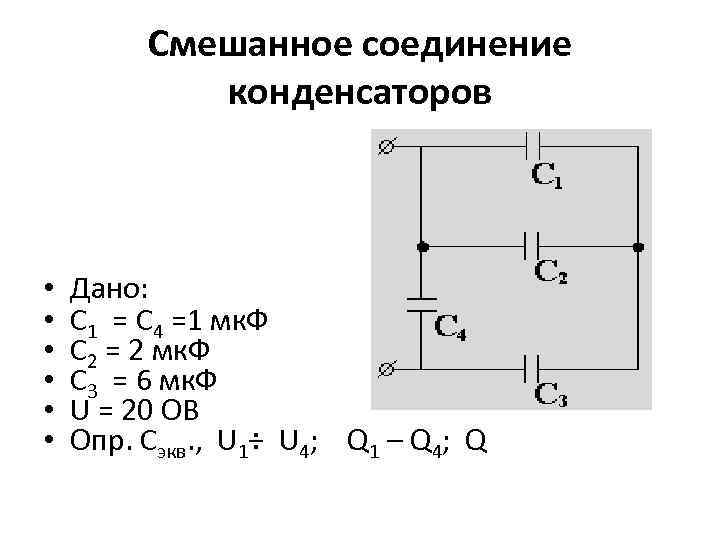

Последовательное соединение конденсаторов

Если автомобилю требуется больше пусковой мощности, чем может обеспечить батарея, соединяются несколько аккумуляторов параллельно.

Схема параллельного соединения аккумуляторов

По практическим соображениям (в основном, вес и размер корпуса) АКБ имеют ограниченную емкость. 12-вольтовые аккумуляторы производятся емкостью до нескольких сотен Ач. Хорошая батарея на 200 Ач весит 60-70 кг. Из-за этого главным образом используются аккумуляторы до 250 Ач. Однако очень часто потребности превышают данную емкость. В таких случаях можно применить параллельное соединение аккумуляторов. Благодаря этому решению, блоки с батарейками не имеют ограничения по пропускной способности, и в то же время их сборка, разборка, перемещение возможны без грузоподъемного оборудования.

Например, чтобы получить емкость 400 Ач и 12 В, надо соединить следующие аккумуляторы:

• две батареи 200 Ач (2 х 200 Ач = 400 Ач);
• пять батарей 80 Ач (5 х 80 Ач = 400 Ач);
• две батареи 100 Ач и одна 200 Ач (2 х 100 Ач + 200 Ач = 400 Ач).

Аналогично любые другие комбинации.

Емкость созданного таким образом набора равна сумме емкостей отдельных аккумуляторов. При этом надо соединить одноименные полюса батарей.

Подключение аккумулятора

Как подключить аккумулятор к нагрузке, зависит от числа элементов и нагрузочного тока:

1. При небольшом количестве аккумуляторов и нагрузке или зарядке с малым током различия в отдаче энергии отдельных элементов будут незначительны. Можно подключать нагрузку и зарядку к первой батарее;
2. Способ подсоединения, когда «минус» к нагрузке и зарядке подсоединяется от первой батареи, а «плюс» – от последней, рекомендуется для балансировки аккумуляторов под нагрузкой во время зарядки с высоким током или, когда в параллель подключается много элементов. Это позволяет оптимизировать распределение напряжения.

Предпочтительное подключение параллельно соединенных элементов

Принципы параллельного подключения

Наилучшие результаты можно получить, объединив аккумуляторы с одинаковыми параметрами:

• емкость;
• степень износа;
• внутреннее сопротивление.

Хотя требования к аналогичности параметров в данном случае намного ниже, чем, когда используется последовательное соединение аккумуляторов. Основным условием является идентичное номинальное напряжение. Но можно комбинировать:

• батареи различной емкости;
• аккумуляторы разных производителей;
• даже значительно отличающиеся по степени износа.

Важно! В случае параллельного подключения нельзя использовать поврежденные батареи с низким внутренним сопротивлением. Применение поврежденных или сильно изношенных аккумуляторов экономически необоснованно – они потребляют энергию оставшихся элементов, что снижает доступную мощность всего комплекта

Проверка подключения

Перед сборкой нескольких аккумуляторов следует проверить каждую батарею отдельно. Это позволит избежать потерь и даже выхода из строя элементов.

1. Использование батареи с очень низкой емкостью не опасно, но не имеет смысла, так как не способно увеличивать мощность, однако возрастет риск будущих проблем;
2. Если оставить комбинацию параллельных батарей подключенной, при одной из них с низким током короткого замыкания и потребляющей много энергии, то сохранение этого состояния в течение длительного времени приведет к разрядке других батарей и ограничению эффективности;
3. Аккумулятор с небольшим током короткого замыкания, но имеющий значительную емкость может быть полезен, только если энергия потребляется в течение короткого времени после окончания зарядки. Такой комплект требует постоянного контроля, поскольку сопротивление нагрузки может упасть до опасного уровня;
4. Проверенные батареи следует заряжать так, чтобы их напряжение было одинаковым. Параллельное соединение заряженных и разряженных аккумуляторов приводит к внезапному сильному току. Заряженный элемент будет быстро разряжаться, а разряженный еще быстрее. Масштаб этого явления зависит от разности напряжений и мощностей.

Например, для аккумулятора 200 Ач не будет опасным подключение второго на 7 Ач, независимо от уровня разряда. В то же время с разностью напряжения во время подключения небольшая батарея будет испытывать значительную потерю мощности, что может довести вплоть до повреждения ее корпуса.

Почему электролитические конденсаторы выходят из строя и что делать

Зачастую, чтобы отремонтировать вышедшую из строя электронную технику, достаточно найти и заменить вздувшиеся конденсаторы. Дело в том, что срок жизни их небольшой — 1000-2000 тысячи рабочих часов. Потом он обычно выходит из строя и требуется его замена. И это при нормальном напряжении не выше номинального. Так происходит потому, что диэлектрик в конденсаторах, чаще всего, жидкий. Жидкость понемногу испаряется, меняются параметры и, рано или поздно, конденсатор вздувается.

Электролитические конденсаторы имеют специальные насечки на верхушке корпуса, чтобы при выходе из строя избежать взрыва

Высыхает электролит не только во время работы. Даже просто «от времени». Это конструктивная особенность электролитических конденсаторов. Поэтому не стоит ставить выпаянные из старых схем конденсаторы или те, которые несколько лет (или десятков лет) хранятся в мастерской. Лучше купить «свежий», но проверьте дату производства.

Можно ли продлить срок эксплуатации конденсаторов? Можно. Надо улучшить теплоотвод. Чем меньше греется электролит, тем медленнее высыхает. Поэтому не стоит ставить аппаратуру вблизи отопительных приборов.

Для улучшения отвода тепла ставят радиаторы

Второе — надо следить за тем, чтобы хорошо работали кулера. Третье — если рядом стоят детали, которые активно греются во время работы, надо конденсаторы каким-то образом от температуры защитить.

Как подобрать замену

Если часто приходится менять один и тот же конденсатор, его лучше заменить на более «мощный» — той же ёмкости, но на большее напряжение. Например, вместо конденсатора на 25 вольт, поставить конденсатор на 35 вольт. Только надо иметь в виду, что более мощные конденсаторы имеют большие размеры. Не всякая плата позволяет сделать такую замену.

Конденсатор той же ёмкости, но рассчитанный на большее напряжение, имеет больший размер

Можно поставить параллельно несколько конденсаторов с тем же напряжением, подобрав номиналы так, чтобы получить требуемую ёмкость. Что это даст? Лучшую переносимость пульсаций тока, меньший нагрев и, как следствие, более продолжительный срок службы.

Что будет, если поставить конденсатор большей ёмкости?

Часто приходит в голову идея поставить вместо сгоревшего или вздувшегося конденсатор большей ёмкости. Ведь он должен меньше греться. Так, во всяком случае, кажется. Ёмкость практически никак не связана со степенью нагрева корпуса. И в этом выигрыша не будет.

Устройство электролитического конденсатора

По нормативным документам отклонение номинала конденсаторов допускается в пределах 20%. Вот на эту цифру можете спокойно ставить больше/меньше. Но это может привести к изменениям в работе устройства. Так что лучше найти «родной» номинал. И учтите, что не всегда можно ставить большую ёмкость. Можно если конденсатор стоит на входе и сглаживает скачки питания. Вот тут большая ёмкость уместна, если для её установки достаточно места. Это точно нельзя делать там, где конденсатор работает как фильтр, отсекающий заданные частоты.

Можно менять на ту же ёмкость, но чуть более высокое напряжение. Это имеет смысл. Но размеры такого конденсатора будут намного больше. Не в любую плату получится его установить. И учтите, что корпус его не должен соприкасаться с другими деталями.

Можно ли соединять последовательно свинцовые аккумуляторы разной емкости?

Известно, что внутреннее сопротивление аккумуляторов, изготовленных по одной технологии, примерно обратно пропорционально емкости аккумулятора. Поэтому, при протекании тока через последовательную аккумуляторную батарею, на свинцовых аккумуляторах разной емкости будут разные напряжения. Опасно ли это для отдельных аккумуляторов и для аккумуляторной батареи в целом? Рассмотрим по-отдельности режимы разряда и зарядки свинцовых аккумуляторов.

Предположим, мы заряжаем последовательную аккумуляторную батарею, состоящую из семи 12-вольтовых свинцовых аккумуляторов емкостью по 10 А*час и одного 12-вольтового свинцового аккумулятора емкостью 8 А*час. В начале все аккумуляторы разряжены. Зарядное устройство реализует алгоритм зарядки I-U с начальным током 1 А и конечным напряжением 110 В (13.8 В в среднем на аккумулятор).

По данным производителя, при зарядке аккумуляторов постоянным током, напряжение на аккумуляторе изменяется в соответствии с графиком справа. В начале процесса зарядки, зарядное устройство поддерживает ток 1 А, а суммарное напряжение на аккумуляторной батарее сложится из напряжений на отдельных аккумуляторах, напряжение для каждого аккумулятора можно определить по его зарядной характеристике (графику зависимости напряжения аккумулятора от времени, который приводится производителем в его технических характеристиках). В начале зарядки на свинцовом аккумуляторе в 8 А*час будет около 12.3 В, а на всех аккумуляторах емкостью 10 А*час — примерно по 12 В на каждом. Начало зарядки абсолютно безопасно для всех 8 аккумуляторов.

Примерно через 10 часов напряжение на аккумуляторе емкостью 8 А*час достигнет 13.8 вольт. Аккумулятор в этот момент будет заряжен примерно на 80%. Остальные аккумуляторы будут заряжены примерно на 70%, а напряжение на каждом из них будет около 13.2 В. Аккумулятор емкостью 8 А*час уже нужно переводить в режим стабилизации напряжения, но это невозможно — ведь суммарное напряжение на аккумуляторной батарее еще не достигло конечного напряжения 110 В, а составляет примерно 13.2 * 7 + 13.8 = 106.2 В. Поэтому все аккумуляторы емкостью 10 А*час будут продолжать заряжаться, суммарное напряжение продолжит расти, а вместе с ним и напряжение на аккумуляторе емкостью 8 А*час.

Еще через 3-4 часа, напряжение на аккумуляторной батарее достигнет предела — 110 В. Это напряжение разделится следующим образом: на аккумуляторах емкостью 10 А*час будет чуть больше 13.5 В, а на аккумуляторе емкостью 8 А*час — больше 15 В. Система рекомбинации газов, выделяющихся в этом аккумуляторе, перестанет справляться c нагрузкой, предохранительные клапаны аккумулятора откроются, аккумулятор начнет терять воду, а с ней и емкость. В то же время, все аккумуляторы емкостью 10 А*час будут недозаряжены. Следовательно, при зарядке свинцовых аккумуляторов соединенные последовательно аккумуляторы разной емкости будут все больше и больше расходиться по своим параметрам — ″разбегаться″.

Рассмотрим теперь разряд все той же аккумуляторной батареи из 8 свинцовых аккумуляторов током 1 А. Пусть система построена так, что при уменьшении напряжения до 84 В срабатывает защита от глубокого разряда, и разряд прекращается. Начальное состояние всех свинцовых аккумуляторов — ″полностью заряжены″. Через 7-8 часов после начала разряда, аккумулятор емкостью 8 А*час полностью разрядится. Напряжение на нем составит 10.5 В. Напряжение на остальных аккумуляторах батареи будет в это время чуть больше 11 В на каждом. Значит суммарное напряжение на аккумуляторной батарее еще далеко от конечного напряжения разряда 84 В и составляет примерно 10.5 * 7 + 11.1 = 88,2 В. Поэтому вся аккумуляторная батарея продолжит разряжаться, в том числе и многострадальный аккумулятор емкостью 8 А*час. Напряжение на нем будет очень быстро падать, в то время, как остальные свинцовые аккумуляторы практически не будут разряжаться. Когда напряжение на нем достигнет примерно 7 В, система отключит нагрузку, но будет уже поздно — аккумулятор будет в состоянии глубокого разряда и потеряет часть емкости.

Теперь становится понятно, что последовательно можно соединять только свинцовые аккумуляторы одинаковой емкости, иначе аккумуляторная батарея будет быстро выходить из строя. Рекомендуется использовать для последовательного соединения свинцовые аккумуляторы одного типа, одного завода и из одной партии. Если в аккумуляторную батарею предполагается объединить более двух свинцовых аккумуляторов последовательно, очень желателен еще и предварительный подбор аккумуляторов по емкости и напряжению с помощью тестеров аккумуляторов

Для чего соединять несколько аккумуляторов

Основные причины, по которым аккумуляторы объединяют в сборки, можно свести к следующим:

1. Уменьшить омические потери (или потери тепла при передаче электроэнергии) путем увеличения сопротивления системы. Сила тока и сопротивление обратно пропорциональны друг другу, а чем слабее ток, тем меньше потери.
2. Собрать батарею, подходящую для питания приборов с более высокими диапазонами напряжений.
3. Увеличить емкость аккумулятора.
4. Увеличить и мощность, и напряжение.

Одним словом, создают АКБ, которая подходит под конкретные нужды. Проще и удобнее комбинировать имеющиеся под рукой аккумуляторы, чем покупать десятки различных батарей. А в некоторых случаях это банально дешевле.

Источник питания на примере гидравлики

Давайте рассмотрим водобашню, в которой есть автоматическая подача воды. То есть сколько бы мы не потребляли воды из башни, ее уровень воды будет неизменным.

Схематически это будет выглядеть вот так:

Башню с автоматической подачей воды можно считать источником питания. В химических же источниках питания происходит разряд, что ведет к тому, что уровень напряжения понижается при длительной работе. А что такое напряжение по аналогии с гидравликой? Это тот же самый уровень воды)

Давайте отпилим у водобашни верхнюю часть для наглядности. У нас получится цилиндр, который заполнен водой. Возьмем за точку отсчета уровень земли. Пусть он у нас будет равняться нулю.

Теперь вопрос на засыпку. В каком случае давление на дно будет больше? Когда в башне немного воды

либо когда башня полностью залита водой так, что даже вода выходит за ее края

Разумеется, когда башня наполнена только наполовину водой, на дне башни давление меньше, чем тогда, когда в башне воды под завязку.

Думаю, не надо объяснять, что если в башне вообще нет воды, то никакого давления на дне башни не будет.

По тому же самому принципу работает батарейка или аккумулятор

На электрических схемах ее обозначение выглядит примерно вот так:

Также, чтобы получить необходимое напряжение, одноэлементные источники питания соединяют последовательно. На схеме это выглядит вот так:

Любой аккумулятор или источник постоянного тока имеет два полюса: “плюс” и “минус”. Минус – это уровень земли, как в нашем примере с водобашней, а плюс – это напряжение, по аналогии с гидравликой это и будет тот самый уровень воды.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится

Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем

Применяемые методы

Для соединения нескольких аккумуляторов могут применяться два основных метода. Выбор проводится в зависимости от того, для чего предназначена схема. Первый способ предусматривает последовательное соединение всех источников питания. Особенности этой схемы заключаются в следующем:

Для соединения клемм применяются специальные перемычки. Рекомендуется отдавать предпочтение перемычкам, которые изготавливаются из материала с малым сопротивлением и высокой устойчивостью к теплу.
Противоположные клеммы соединяются между собой

Нужно уделить внимание качеству соединения, так как плохой контакт может стать причиной окисления материала и потери тока.
При соединении всех клемм стоит учитывать, что разноименные не должны пересекаться: это приведет к короткому замыканию.
Плюсовой и минусовой кабель подключается к потребителю. Они должны быть рассчитаны на большую нагрузку по причине возрастания силы генерируемого тока.

В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной. При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение.

Различное электрооборудование характеризуется определенной потребительской мощностью. Большинство аккумуляторов генерирует ток с напряжением 12 В и 24 В. Однако некоторые потребители нуждаются в большем напряжении. Последовательное соединение позволяет существенно увеличить показатель, при этом емкость остается практически неизменной.

При повышении силы тока следует учитывать, что клеммы могут сильно нагреваться. Именно поэтому проводится выбор более подходящих проводов и перемычек.

При желании можно подключить 2 аккумулятора параллельно для увеличения емкости. Особенностями этой схемы соединения называют:

1. При помощи перемычек соединяются плюсовые и минусовые клеммы.
2. От разноименных клемм, которые использовались для соединения АКБ, отводится два провода.

Существенно повысить эффективность создаваемой батареи можно за счет использования коммутатора. За счет его применения можно обеспечить питание дополнительного оборудования и старта двигателя от различных источников электроэнергии. При этом оба аккумулятора может питаться от одного генератора.

Если не требуется высокий пусковой ток, а электромотор должен работать на протяжении длительного периода от батареи, то проводится увеличение емкости. При этом напряжение остается неизменным, нагрузка при отсутствии коммутатора распределяется равномерно.

Что он из себя представляет и как работает

В самом простейшем случае конденсатор состоит из двух токопроводящих пластин (обкладок), разделённых слоем диэлектрика.

Между обкладками находится слой диэлектрика — материала плохо проводящего электрический ток

На пластины подаётся постоянный или переменный ток. Вначале, пока энергия накапливается, потребление энергии конденсатором высокое. По мере «наполнения» ёмкости оно снижается. Когда заряд набран полностью, токопотребления вообще нет, источник питания как бы отключается. В это время конденсатор сам начинает отдавать накопленный заряд. То есть, он на время становится своеобразным источником питания. Поэтому его и сравнивают с аккумулятором.

Параллельное и последовательное соединение

Последовательное соединение двух аккумуляторов. Емкость батареи остается без изменений, выходное напряжение увеличивается в два раза

Если вы используете больше одного аккумулятора, то через батарейные переключатели их можно подключить к цепи независимо, но можно соединить последовательно или параллельно.

При последовательном соединении положительную клемму одного аккумулятора соединяют с отрицательной клеммой другого, а нагрузку подключают к свободным положительной и отрицательным клеммам. Общая емкость последовательно соединенных аккумуляторов не меняется, а выходное напряжение увеличивается. Например, емкость батареи, состоящей из двух последовательно соединенных 12-вольтовых аккумуляторов по 100 Ач каждый, останется 100 Ач, а напряжение увеличится до 24 Вольт.

Параллельное соединение двух аккумуляторов. Напряжение на выходе батареи не меняется емкость увеличивается в два раза

При параллельном соединении, положительную клемму одного аккумулятора соединяют с положительной клеммой другого, затем соединяют между собой отрицательные клеммы и подключают к нагрузке. Напряжение батареи параллельно соединенных аккумуляторов не меняется, а емкость равняется сумме емкостей соединенных аккумуляторов.

Последовательно-параллельное соединение используют когда необходимо создать аккумуляторную батарею большой емкости, но вес каждого аккумулятора слишком велик. В 12-вольтовых электрических системах сначала  соединяют последовательно два 6-вольтовых аккумулятора и получают 12 вольт. Затем полученную батарею подключают параллельно к еще двум,  соединенным таким же образом 6-вольтовым аккумуляторам. Первое соединение увеличивает напряжение, а второе емкость аккумуляторной батареи.

Последовательно-параллельное соединение аккумуляторов. Два 6-вольтовых аккумулятора соединены последовательно и подключены к еще двум таким же аккумуляторам. Емкость этой батареи будет такой же как у двух параллельно соединенных 12-вольтовых аккумуляторов. Однако 6-вольтовые аккумуляторы большой емкости, легче 12-вольтовых, поэтому их проще устанавливать, менять и обслуживать.

Считается, что при параллельном подключении вышедшая из строя аккумуляторная ячейка может разряжать другие аккумуляторы, а небольшие токи, циркулирующие между аккумуляторами увеличивают уровень саморазряда. Из-за этого 12-вольтовую батарею иногда рекомендуют создавать из последовательно соединенные 6-вольтовых аккумуляторов большой емкости. А если они оказываются слишком тяжелыми, то использовать шесть последовательно соединенных 2-вольтовых аккумуляторов.

Однако при параллельном подключении отказ одной ячейки не ведет к выходу из строя всей батареи. Оборудование контроля позволяет обнаружить неисправный аккумулятор и удалить его. Емкость батареи уменьшится, но аккумуляторы продолжат работать.

Но если ячейка выходит из строя в последовательно соединенной батарее, то после удаления неисправного аккумулятора, напряжение в системе упадает на 6 или 2 вольта (в зависимости от того, из каких аккумуляторов собрана батарея).
