Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

В современном быту нередки ситуации, когда необходимо прозвонить тестером определённую цепь или электротехнический прибор. Чаще всего они возникают, когда перестаёт работать розетка или клавишный выключатель, а также при пропадании контакта или обрыве в цепях питания отдельных устройств. Если хозяин привык всё делать самостоятельно, ему необходимо обзавестись очень практичным и удобным в эксплуатации прибором, называемым мультиметром.

С его помощью можно проверить исправность любого электротехнического устройства, включая обычную лампочку, участок проводки или входящий в неё проводник. Но для того чтобы грамотно прозвонить цепь мультиметром, сначала следует ознакомиться с основными приёмами работы с ним.

В следующих разделах статьи каждый из возможных вариантов применения мультиметра будет рассмотрен более подробно.

Как проверить дифавтомат в домашних условиях? — Справочник домашнего мастера

В настоящее время на рынке электронных коммутационных аппаратов появились эффективные, и довольно, удобные устройства — дифференциальные автоматы.

Они компактны и содержат в себе сразу несколько защит: максимальная токовая (от короткого замыкания), тепловая (от превышения номинальной нагрузки дольше установленного времени) и УЗО (защита человека от поражения электрическим током при ухудшении изоляции проводки или электроприборов).

С появлением данных аппаратов появляется и необходимость проверки их исправности. В этой статье мы подробно расскажем, как проверить дифавтомат на работоспособность всеми доступными методами.

Как проверить дифференциальный автомат и УЗО

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током.

Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе.

Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
2. Обычной батарейкой от 1,5 В до 9 В.
3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
4. Простым постоянным магнитом.
5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Способы тестирования УЗО

Существует несколько надежных и безопасных способов для диагностики УЗО. Некоторые начинающие специалисты советуют проверить защитное устройство путем прикосновения к корпусу электроприбора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как при этом УЗО может не сработать.

Рекомендуется проверять защитное устройство периодически раз в три месяца, если возникают негативные воздействия на прибор, такая проверка должна производится чаще. Польза от такого тестирования будет — гарантия безопасности пользования электроприборами.

Кнопка Тест

Самый легкий метод проведения диагностики — надавить кнопку Тест. Эта кнопка установлена на лицевой панели данного агрегата. При испытании прибора этим методом, в электрической цепи возникает искусственно образованная утечка. Далее последует отключение УЗО и цепь обесточится.

Если выключение не произойдет, то причиной может послужить:

• неправильно подключенное устройство;
• неисправность клавиши;
• поломка устройства.

Две последние причины можно обследовать собственноручно.

Проверка тестером

Для этой процедуры необходимо иметь мультиметр, реостат, проводники, лампочка на 10Вт, резистор, имеющий сопротивление в 2 кОМ. Следует скрутить последовательную цепь из вышеперечисленных предметов. Незадействованный щуп тестера присоединяется с нулем проверяемого прибора, а другой проводник реостата подсоединяется к фазному значению. Реостат в данной ситуации служит для переключения показателя утечки тока.

После подключения повернуть переключатель реостата для повышения размера тока. В итоге тестер выдаст показание, которое будет соответствовать срабатыванию УЗО.

Проверка батарейкой

Испытание на исправность аппарата этим методом заключается в следующем.

Десятисантиметровый провод подсоединить к полюсу УЗО. Затем к пальчиковой батарейке необходимо притронуться одновременно двумя проводами к полюсам батарейки. Другой проводник, как правило, вмонтирован производителями еще при изготовлении УЗО. Зачастую он расположен снизу устройства.

После прикосновения должно произойти отключение. Ежели этого не случилось, то следует поменять полюса и попробовать еще раз прикоснуться. В результате должно произойти отключение УЗО. В случае несрабатывания данное защитное приспособление не работает.

Проверка лампочкой

Также допускается проверка аппарата посредством лампочки. С этой целью нужна лампа на 10 Вт, провод, отвертка, резистор, патрон, а также изолента. Стоит отметить, что лампочка должна подходить резистору по техническим характеристикам. То есть мощность лампы должна совпадать с мощностью последнего, в противном случае, диагностику произвести не получиться. Источник света на 10Вт обладает сопротивлением в 5350 Ом, а средний резистор – 2,35 кОм.

На жилых объектах защитное устройство устанавливается на 30мА, для обследования следует составить цепь, имеющую сопротивление 7,7кОм. Эта величина рассчитывается при помощи формулы: напряжение разделить на силу тока. Как правило, бытовая электролиния содержит напряжение в 220В.

Далее собирается цепь последовательно, предварительно распознав в розетке фазный провод. Итак, один из концов собранной цепи воткнуть в гнездо розетки соответствующее фазному показателю, а другим притронуться к клемме заземления в этой же розетке. В случае исправности проверяемого устройства, должно следовать незамедлительное отключение.

Необходимо обратить особое внимание, если в здании отсутствует заземляющий провод по каким-либо причинам, данную проверку произвести будет невозможно. В этой ситуации диагностику можно произвести в распределительном щитке

При этом один из проводов прикладывается к нулю N, а другой – к фазе L. В случае исправности прибора произойдет отключение.

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

• ИЭК ВА 47-29 — 87 гр.
• ИЭК ВА 47-29М вес 97 гр.
• ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭКВелика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

Ehto.ru

Записи не найдены

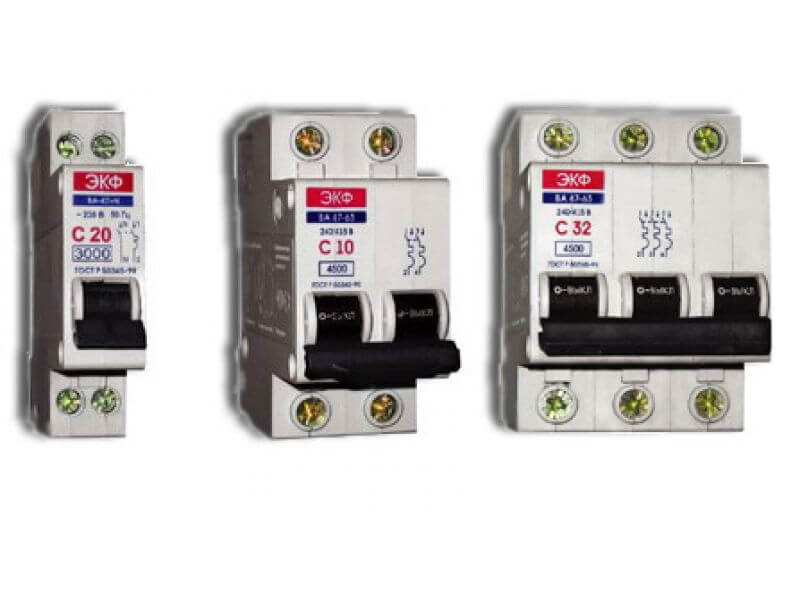

Кратко об автоматах защиты

Автоматические выключатели предназначены выполнять роль коммутационных аппаратов, необходимых для проведения нагрузочного тока в режиме нормальной работы оборудования и размыкания электрической цепи в аварийном режиме при повышенном или пониженном напряжении.

Широкое применение АВ получили благодаря простоте установки, надежности в эксплуатации, безопасности при замене и обслуживании, быстроте срабатывания при токах короткого замыкания или ненормальных режимах. Такие автоматы устанавливают в электроустановках как с малой, так и с большой мощностью.

Существуют устройства с ручным и дистанционным управлением. При ненормальных режимах выключатель срабатывает автоматически. Все аппараты снабжены расцепителем максимального тока. Некоторые модели оснащены, кроме максимального и расцепителем по минимальному току. Такие автоматы предназначены заменять рубильники или плавкие вставки в пробочных предохранителях, что обеспечивает более надежную защиту бытовых приборов и подключенного оборудования.

АВ выпускаются в основном на ампераж от 6,3А до 6300А для установок переменного тока до 1 кВ, с разным числом полюсов. Это могут быть одно-, двух-, трех- и четырехполюсные автоматические выключатели.

Подробнее об устройстве автоматического выключателя вы можете узнать в нашей соответствующей статье. Сейчас бы хотелось дополнительно рассказать лишь о том, что защиту от ненормальных режимов осуществляет электромагнитный расцепитель, благодаря которому происходит отключение аппарата.

Существует два вида расцепителей:

• электромагнитный или максимальный расцепитель от токов КЗ и перегрузки (без выдержки времени);
• тепловой (электронный), срабатывающий при токах значительно превышающих номинальные значения нагрузочные токи (с выдержкой времени).

Оба вида защиты должны соответствовать нормативным документам завода-изготовителя (ПТЭЭП в Приложении 3). Для того чтобы устройство работало нормально перед установкой автоматического выключателя его необходимо проверить. Эта операция называется прогрузкой автомата, на чем мы сейчас и остановимся более подробно.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

Важно! При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору. Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами. Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТ	ЕДИНИЦА ИЗМЕРЕНИЯ	ЦЕНА
Испытание автоматических выключателей	1-полюсный автомат	90 руб.
3-полюсный автомат:до 50 Адо 200 Адо 1000 А> 1000 А	180 руб.230 руб.360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

• ключа управления;
• лабораторного автотрансформатора;
• нагрузочного трансформатора;
• амперметра;
• трансформатора тока;
• секундомера;
• соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.

Если вы решили сделать заказ, напишите нам в форме обратной связи, обозначив свою проблему. Спустя короткий промежуток времени с вами свяжется наш специалист.

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины, духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Также читают:

• Как сделать заземление в частном доме
• Установка автоматического выключателя
• Что лучше выбрать: дифавтомат или УЗО
• Как найти короткое замыкание в проводке

Методы прогрузки

При проведении прогрузки изменяются все основные характеристики устройства – время срабатывания защиты при появлении аварийных ситуаций, номинальный ток и ток срабатывания защиты. Проверка автоматических выключателей должна проводиться квалифицированным персоналом, после чего в удостоверении оставляют отметку с разрешением на дальнейшую эксплуатацию.

В удостоверении обязательно указывают группу по технике безопасности и напряжению, при котором сотрудники могут проводить проверку электрического оборудования. Подписывается бумага главным энергетиком предприятия.

Оборудование для проверки автоматов на отключающую способность

Чтобы проверить дифавтомат на работоспособность, предварительно требуется собрать простую схему, в состав которой входит следующее оборудование:

• трансформатор тока – ТТ;
• соединительные провода;
• амперметр, выполняющий роль шунта;
• ключ управления – КУ;
• лабораторный автотрансформатор для наблюдения за изменениями нагрузки – ЛАТР или нагрузочный трансформатор – НТ.

Проверка дифавтомата требует частичного демонтажа устройства, а после проверки обратной установки.

Как проверить автоматический выключатель на работоспособность

Для полноценной проверки на пригодность требуется использовать специальное оборудование. Его прогрузка осуществляется для вычисления времени срабатывания в пределах защищаемых пределов по заводским характеристикам. На испытуемом устройстве выставляется параметр тока нагрузки, который равен максимальному амперажу для конкретной модели.

При проверке теплового расцепителя на автоматическом выключателе выставляется трехкратный ток нагрузки и максимальное время срабатывания. Как правило, этот временной интервал колеблется в пределах 5 секунд – 0,5 минуты.

цифровая электроника вычислительная техника встраиваемые системы

Как проверить автоматический выключатель

Автоматические выключатели, или в простонародье автоматы, являются неотъемлемой частью практически любой силовой цепи. Они применяются как в промышленности, так и повсеместно в домах обычных граждан. Но автоматический выключатель – это не просто часть системы электропитания вашего дома, которая позволяет вам включать и отключать электричество в вашем жилище. Основная функция автоматического выключателя заключается в обеспечении безопасности электрической цепи, то есть автомат является предохранительным устройством.

Автомат разъединяет цепь в том случае, если через вашу проводку протекает слишком много тока

Таким образом, важно проверять автоматический выключатель, даже если, кажется, что он работает очень хорошо и сбоев не будет. Тем не менее, рекомендуется проверять автоматы каждые три месяца, чтобы ваши провода и ваша семья были в безопасности

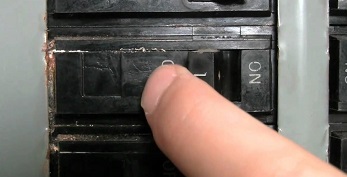

Чтобы проверить автомат, сначала нужно обесточить цепь, в которую он включен. Только тогда с ним можно будет работать в плане проверок и тестирования. В первую очередь его нужно осмотреть визуально, если нужно почистить от пыли, то это обязательно следует сделать, предварительно отсоединив от цепи. Также необходимо произвести первичную проверку функциональности выключателя, переводя в положение Выкл (OFF) и Вкл (ON).

Зачастую следует проверить на наличие короткого замыкания в цепи. Полностью переведите выключатель в положение OFF, затем верните его в положение ON. Если он не останется во включенном положении или при включении прозвучит жужжащий звук, вытащите провод из автоматического выключателя и повторите. Если все будет также, то скорее всего, проблема с проводкой.

Следующие тесты желательно выполнять человеку, имеющему представление об электричестве, электрических цепях и устройствах для их проверки. Во-первых, проверку можно произвести с помощью вольтметра. Выньте провод из автомата. Проверьте активный автомат с помощью вольтметра. Если есть напряжение, то автомат работает нормально, то есть ваша проблема связана с панелью, и вам, вероятно, придется ее заменить. Если напряжения нет, проблема, вероятно, в самом выключателе. Во-вторых, можно воспользоваться прибором под названием тестер Виггина. Его контакты крепятся между винтом фазы и землей на панели. Если тестер не работает, это означает, что выключатель неисправен и должен быть заменен. В-третьих, можно задействовать омметр, который измеряет сопротивление. Отключив автомат от цепи, нужно померить сопротивление между контактами фазы и нуля. Если это сопротивление меньше 5 Ом, то автоматический выключатель срочно нуждается в замене.

Результаты проверки автоматических выключателей

Результаты проведения испытательных работ заносятся в специальный протокол. В документе фиксируется срабатывание или несрабатывание автомата, время срабатывания и ток в момент срабатывания.

Выключатель должен быть исключен из сети и заменен аналогичным в следующих случаях:

• при токе несрабатывания происходит расцепление;
• при токе срабатывания расцепление не происходит;
• автомат срабатывает, но этот момент не вписывает в допустимый интервал времени срабатывания.

Если в ходе испытаний был выявлен хотя бы один выключатель, который подлежит замене, то по требованиям ПУЭ необходимо дополнительно проверить такое же количество приборов, которое было отправлено на первичную проверку.

Чаще всего выявление неисправных выключателей происходит при эксплуатационных испытаниях. Если проверка осуществляется в рамках передачи объекта в эксплуатацию, то вероятность обнаружения неисправности значительно ниже. Использование надежного оборудования и строгое соблюдение регламента испытаний позволяет нам выявить дефектные выключатели с высокой точностью. Это позволяет максимально защитить электросеть, объект и людей, которые проживают на нем, работают или посещают его. И хотя замена выключателя может быть достаточно затратной, повышение безопасности этого стоит.

Случается, что из-за короткого замыкания происходит поломка другого оборудования сети: вентиляционного или промышленного. В результате затраты становятся еще больше, поэтому вклад средств в испытания и замену выявленных неисправных автоматов можно рассматривать как экономию в долгосрочной перспективе.

Как осуществляется техническая проверка?

Безусловно, для полноценной проверки должна использоваться специальная установка. Стоит напомнить, что УЗО имеет три типа разъединителей:

• независимый;
• тепловой;
• электромагнитный.

Независимым разъединителем называют механизм, который может управляться при помощи передвижения рычажка, который находится на лицевой стороне электротехнического устройства.

По большому счету, остальные разъединители также воздействуют на этот механизм, осуществляя прекращение подачи электричества.

Специальная установка необходима для того, чтобы регулировать токи, которые будут подаваться на электрический аппарат. Кроме того, благодаря специальному устройству установки становится возможным фиксация времени срабатывания аппарата.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

• B — в диапазоне от 3-кратного до 5-кратного номинального тока;
• С — в диапазоне 5-10-кратного номинального тока;
• D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

Испытание	Тип  расцепителя	Испытательный ток	Начальное  состояние	Время расцепления или нерасцепления	Требуемый  результат	Примечание
a	B, C, D	1,13 In	Холодное	t < 1 ч (при In < 63 А)  t < 2 ч (при In> 63 А)	Без  расцепления	—
b	B, C, D	1,45 In	Сразу же после испытания	t < 1 ч (при In < 63 А)  t < 2 ч (при In> 63 А)	Расцепление	Непрерывное нарастание тока в течение 5 с
c	B, C, D	2,55 In	Холодное	1 с < t < 60 с (при In < 32 А) 1 c < t < 120 c (при In > 32 A)	Расцепление	—
d	B	3 In	Холодное	t< 0,1 с	Без  расцепления	Ток создается замыканием вспомогательного выключателя
C	5 In
D	10 In
e	B	5 In	Холодное	t< 0,1 с	Расцепление	Ток создается замыканием вспомогательного выключателя
C	10 In
D	20 In  (в особых случаях 50 In)

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание — Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).
