Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
• Потребляемая сила тока электродвигателя, 14 А
• Температура замыкания контактов датчика, 82±2 град.
• Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя термодатчика включения кулера;
• неисправного реле ВО;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

#7

Отправлено — 17:58

а может ,если нет знаний, съездить к авто-электрикам,чтоб потом не иметь перегретого двс или пожара под капотом

«Сынок, ну ктож шурупы рубанком забивает,есть же пассатижи!»

Неисправности электрической схемы

Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.

1. Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7. Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.
2. Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях:
   1. Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
   2. Заглушите мотор, после чего опять запустите двигатель в работу;
   3. Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
   4. Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
   5. Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
3. Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
   1. Износились щетки коллектора;
   2. Щетки коллектора зависли;
   3. Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
4. Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
   1. Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
   2. Под панелью располагается три реле;
   3. Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
   4. Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
   5. Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.

Расположение реле вентилятора в блоке с дополнительным реле

Когда перестают работать любые электроприборы в автомобиле, в первую очередь необходимо обращать внимание на работоспособность предохранителей и реле в их цепи. И реле вентилятора радиатора охлаждения не стало тому исключением

The following two tabs change content below.

Об эксперте:

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Найти реле электровентилятора радиатора охлаждения очень просто, оно расположено вместе с дополнительными реле, слева от ног переднего пассажира.

Расположение дополнительного блока реле в салоне автомобиля

Как правило, оно находится в блоке слева, на фото указано под цифрой «4».

Так расположены реле в этом блоке. Номер 4 — это реле включения вентилятора

Где находится реле вентилятора охлаждения ВАЗ-2114

Всегда важно обращать внимание на цветовую гамму проводов, ведь многие разработчики допускают разный порядок следования реле и предохранителя. Основное, интересующее вас реле, всегда расположено внизу. Найдите тонкий провод черно-розового цвета

Рядом с ним находится тот, который необходим – белый толстый с черной полосой, – это и есть реле вентилятора. Тут же, вблизи него, будет расположен предохранитель, являющийся основным элементом цепи. Владельцы авто часто путают его с красно-черным, это не он, этот ведет к контроллеру

Найдите тонкий провод черно-розового цвета. Рядом с ним находится тот, который необходим – белый толстый с черной полосой, – это и есть реле вентилятора. Тут же, вблизи него, будет расположен предохранитель, являющийся основным элементом цепи. Владельцы авто часто путают его с красно-черным, это не он, этот ведет к контроллеру.

Если электродвигатель вентилятора охлаждения вышел из строя, проще всего попросту купить новый агрегат. Рассмотрим пошагово, как осуществляется замена электродвигателя вентилятора охлаждения на ВАЗ-2114:

1. Кожух, жгут проводов и колодка отсоединяются друг от друга.
2. Ключом на 10 отсоедините все крепежные элементы, не забудьте о нижней гайке.
3. Тем же ключом снимите гайку крепления к радиатору.
4. Ключом на 8 снимите прижимные гайки и извлеките их.
5. Далее извлеките электровентилятор в кожухе.
6. С электродвигателя снимите ключом на 10 гайки крепления и вытащите двигатель и лопасти.
7. При помощи отвертки подцепите стопорную шайбу и извлеките ее.
8. Выньте крыльчатку.
9. Теперь возьмите новый мотор и наденьте извлеченную крыльчатку на него, соблюдая пазы вала и крыльчатки.
10. Сборка механизма осуществляется в обратном порядке.

Помимо прочих неприятностей, рабочий режим вентилятора может быть без отключения, то есть постоянный. Такая неисправность способна возникнуть вследствие замкнутой электроцепи, выхода из строя реле вентилятора, термодатчика или электронного блока.

Самой распространенной проблемой постоянно включенного вентилятора является замыкание проводков, которые не получают прием от реле с термодатчиком. Решение этой проблемы простое – все провода цепи прозваниваются, и обнаруживается место, где провод оплавился, а в случае сильного замыкания, неисправность можно будет увидеть. Если прозвон не дал результатов, тогда первым делом меняется реле. Такая запчасть является бюджетной, поэтому замена на новую не составит труда. Если и это не дало своих результатов, тогда необходима замена термодатчика.

В случае когда все прочие детали являются исправными, проверке подлежит электронный модуль. Его поломка происходит крайне редко, но все же не исключена, и ремонт заключается в его перепрошивке, которую качественно могут выполнить только в автомастерской. Полезным дополнением будет установка клавиши принудительного отключения вентилятора.

Произвести диагностирование вентилятора на ВАЗ-2114 легко самостоятельно. Для этого:

• отключите все разъемы вентилятора и подсоедините к нему аккумуляторную клемму (не забывайте о полярности);
• следующим шагом необходимо проверить работоспособность предохранителя;
• далее проверяется реле вентилятора охлаждения;
• проверьте правильность работ температурного датчика (для этого отсоединяется разъем и запускается зажигание).

Когда кажется, что вентилятор сгорел целиком, совсем необязательно тут же бежать в магазин за новым. Причиной неработы всего агрегата может быть неисправность одного из подшипников или электрическая щетка.

С подобными поломками способен столкнуться каждый. Не бойтесь спрашивать совета у своих знакомых, в крайнем случае обращайтесь в сервис, там вам сделают качественную диагностику вашего транспортного средства и помогут не только избавиться от поломок, но и предотвратить появление новых.

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;

• рамки.

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

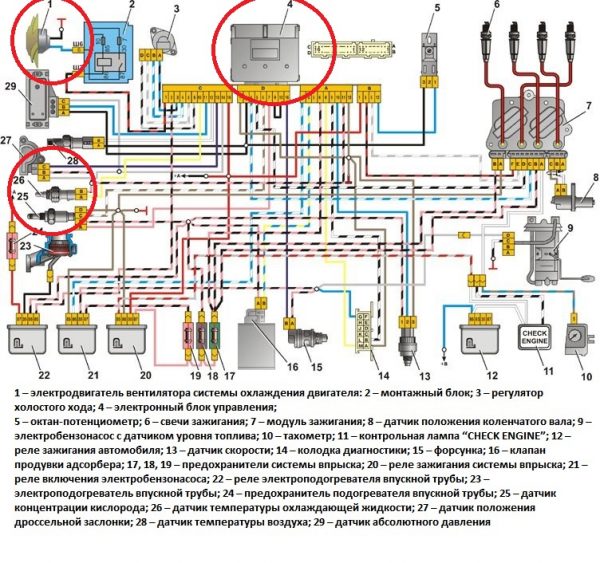

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Подключение вентилятора к электрической сети

Одним из этапов монтажа системы вентиляции является подключение вентилятора к электрической сети. Ниже рассмотрим особенности подключения вентиляторов.

При подключение вентилятора вентиляции следует в первую очередь учесть тот факт, что ванная комната и туалет относятся к помещениям с повышенным уровнем влажности. Следовательно, все элементы электропроводки и арматура для ее монтажа должны иметь корпус с достаточным уровнем защиты от влаги. Как правило, степень защиты корпуса монтируемых конструктивных элементов электропроводки выбирается не ниже IP44.

Каким образом вентиляторы подключаются к электрической сети?

В данном случае всё зависит от его конструктивных особенностей. Есть типы вентиляторов, включение и отключение которых обеспечивается встроенным выключателем, управление которым производится шнурком. Потянув шнурок вниз можно включить или отключить вентилятор.

В некоторых вентиляторах предусмотрена возможность открытия и закрытия вентиляционного отверстия, обычно в данное устройство закрытия и открытия отверстия встраивается выключатель. Потянув за одну веревку отверстие открывается, и вентилятор начинает работать, потянув за другую веревку, отверстие вентилятора закрывается и он отключается от электрической сети.

Если в вентиляторе не предусмотрено вышеприведенных устройств или по той или иной причине ими неудобно пользоваться (например, если вентилятор находится достаточно высоко относительно пола), тогда для включения и выключения вентилятора необходимо установить выключатель. Для этой цели подойдут выключатели, используемые для осветительной аппаратуры, так как мощность вентилятора, как правило, небольшая.

Как и упоминалось выше, все элементы электрики, монтируемые в ванной, в том числе и выключатель, должны иметь надежную защиту от влаги.

Откуда брать питание для вентилятора?

Потребляемая мощность данного потребителя электрической энергии небольшая, поэтому если не провели отдельную линию для его питания сразу, то не стоит переживать по этому поводу. Его можно подключить в ближайшей распределительной коробке, а при ее отсутствии ответвить линию от одной из розеток, расположенных в ванной комнате. Если в ванной комнате установлена розетка, например, для стиральной машинки, то можно подключить вентилятор от нее.

   Схема подключения вентилятора в ванной комнате

Подключение вентилятора с таймером

Время работы вентилятора в ванной или туалете может устанавливаться с помощью таймера. Для этих целей могут использоваться, как универсальные таймеры, так и вентиляторы со встроенными таймерами.

   Схема подключения вентилятора со встроенным таймером

Автоматическое включение вентилятора

Включение вентилятора вентиляции ванной комнаты может осуществляться автоматически. Основная задача вентилятора, как и упоминалось выше — это снижение уровня влажности в помещении, исходя из этого принципа, необходимо реализовать автоматическое включение вентилятора в случае повышения уровня влажности в помещении. Датчик уровня влажности (гидростат) осуществляет включение вентилятора вентиляции в случае повышения уровня влажности в помещении до установленного значения.

   Схема подключения гидростата для управления вентилятором

Что касается туалета, где, помимо снижения уровня влажности вентилятор устраняет нежелательные запахи, одного датчика уровня влажности будет недостаточно. В данном случае для реализации автоматического включения вентилятора устанавливается датчик движения. То есть, когда в зоне обнаружения датчика появляется движение, он подает напряжение на вентилятор и соответственно при отсутствии движения в зоне обнаружения датчика вентилятор через некоторое время отключается. Целесообразно выбирать датчик движения, в котором предусмотрена возможность выставить время, по истечению которого происходит отключение нагрузки в случае отсутствия движения в помещении.

В большинстве случаев установкой датчиков движения и уровня влажности в помещении пренебрегают и ограничиваются установкой выключателя для управления вентилятором вручную.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

• «L» для подсоединения фазной жилы;
• «N» для подсоединения нулевой жилы;
• «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Устройство системы охлаждения и принцип включения вентилятора

Индикатор температуры двигателя

Прежде чем приступить непосредственно к рассмотрению температуры, при которой включается вентилятор охлаждения, стоит понять сам принцип работы. Так, охлаждающая жидкость циркулирует по системе и выводит тепло с двигателя в радиатор. Этот элемент, в свою очередь, проводит естественное охлаждение жидкости встречным потоком воздуха.

Прежде чем рассмотреть все факторы и температуру включения вентилятора стоит понимать устройство системы охлаждения и циркуляцию охлаждающей жидкости:

Устройство двигателя

1 – элемент в виде пробки для бака расширения; 2 – расширительный бачок; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Какой должна быть температура двигателя?

Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

Схема включения вентилятора охлаждения

Но, учитывая регион эксплуатации и температуру окружающей среды, данная температура имеет свойства подниматься. Именно для этого автопроизводители придумали вентилятор системы охлаждения, который проводит дополнительное охлаждение жидкости в системе. Он приводится в работу при помощи датчика температуры, который определяет её в двигателе и расположен непосредственно на силовом агрегате.

Когда включается вентилятор на ВАЗ-2114

Таким образом, для нормального функционирования двигателя температура системы не должна подниматься выше 105 градусов. Именно такой показатель является отправной точкой включения вентилятора системы охлаждения. Эти данные забиваются в электронный блок управления, который как раз и регулируют работу вентилятора.

Схема включения вентилятора выглядит примерно так: температура двигателя достигает 105 градусов Цельсия, затем датчик отдает сигнал на ЭБУ, который включает вентилятор и останавливает его, когда температура в системе стала 93-99 градусов Цельсия.

Датчик температуры охлаждения

В летнее и зимнее время, как показывает практика, вентилятор включается при разной температуре и на разный срок. Летом принудительное охлаждение будет включаться чаще, поскольку радиатор охлаждается горячим потоком воздуха. В зимнее время, вентилятор почти не включается или работа его ограничена малым сроком, поскольку природного охлаждения вполне достаточно. Поэтому основные поломки радиатора происходят в тёплое время года.

Где находится реле вентилятора охлаждения автомобиля ВАЗ-2110

Чтобы двигатель автомобиля находился в пределах своего температурного режима, используют систему охлаждения. Ее главными частями принято считать:

• канал для антифриза в блоке цилиндров;
• патрубок;
• термостат;
• радиатор;
• датчик включения вентилятора охлаждения;
• датчик температуры;
• электродвигатель охлаждения радиатора с крыльчаткой.

При этом два последних пункта приписывают к элементам электрической части. В последующем обнаружение дефектов в системе охлаждения может перегреть двигатель, и, следовательно, обеспечить для машины очень дорогой ремонт.

Как при инжекторном, так и при карбюраторном двигателе применяется ТМ-108 (биметаллический температурный датчик). При этом в карбюраторном моторе он расположен с левой стороны радиатора. Когда нагревается резьбовая часть теплоносителя, изгибается биметаллическая пластина, что приводит к полному замыканию контактов.

При помощи предохранителя напряжение аккумулятора передается на один из контактов электродвигателя, второй в это время соединяется с корпусом и запускает крыльчатку.

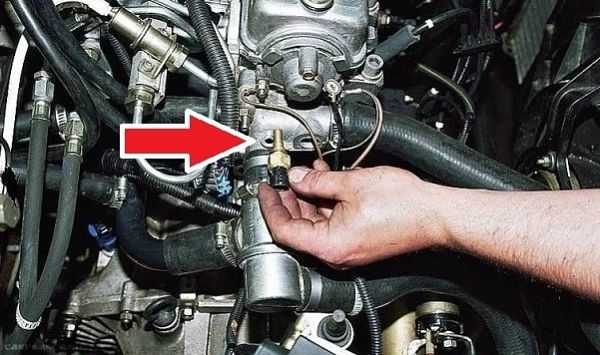

Расположение температурного биметаллического датчика ТМ-108 в инжекторах ВАЗ-2110 сосредоточено у термостата, при этом все сигналы подаются блоку управления электронного типа. Сигнал из блока подается непосредственно на реле вентилятора охлаждения, управляемого электродвигателем.

Рассмотрим основные проблемы и поломки реле вентилятора охлаждения авто ВАЗ-2110:

1. Самая распространенная проблема – это невключение вентилятора. Здесь следует обязательно проверить на работоспособность: предохранитель, термостат, датчик и электродвигатель.
2. Следующая проблема совершенно противоположна, когда вентилятор работает в постоянном режиме, без отключения. Здесь необходимо определить поломку и осуществить замену одной из следующих частей: контакты датчика, лампу проверки двигателя, а также стоит проверить, не зажато ли реле в замкнутом состоянии.
3. Включение реле охлаждения, когда антифриз уже закипает. Чаще всего такое происходит при неисправности клапана в крышке радиатора.

Самостоятельно вполне можно очень легко осуществить проверку срабатывания прибора. Здесь потребуется мультиметр и термометр. Отключите электрический разъем и ключом выкрутите датчик. В целях безопасности дождитесь, пока двигатель остынет, и только потом снимайте прибор, в противном случае ожоги вам гарантированы. Заранее не забудьте слить антифриз. После проверки, собирая механизм, лучше сразу поставить новую уплотнительную медную шайбу, к тому же слишком сильно затягивать ее не стоит.

Производители на торце гравировкой указывают температурный режим, который должен быть соблюден и колеблется он от 92 до 95 градусов. Проверяется она достаточно легко, для этого подсоединяется мультиметр на проверку сопротивления, а резьбовая часть опускается в сосуд с водой. Воду в этот момент необходимо начинать подогревать и зафиксировать момент включения и, соответственно, отключения при ее остывании. По стандарту температура включения составляет 92 градуса, отключение – 87 градусов. Если отклонения гораздо сильнее, то прибор необходимо заменить.

Чтобы процесс охлаждения происходил качественнее, на ВАЗ-2110 устанавливают два вентилятора – перед радиатором и после него. Но стоит учесть, что при параллельном включении электродвигателей возникает острая необходимость заменить проводку, поскольку потребляемый ток в нем будет вырастать до 40 ампер. Не забывайте контролировать температуру двигателя автомобиля. При его перегреве может закипеть антифриз, деформироваться головка блока цилиндров, а распределительный вал порой начинает давать сбои.
