СХЕМА ПОДКЛЮЧЕНИЯ ГИДРОМАССАЖНОЙ ВАННЫ (ДЖАКУЗИ) К ЭЛЕКТРИЧЕСТВУ

Подключение проводов к клеммам джакузи, если электропроводка выполнена по всем правилам, выполняется в следующем порядке и только после полного обесточивания монтируемой линии:

К клемме L подключается фаза – белый, черный или коричневый провод

К клемме N подключается ноль – голубой провод

К клемме PE подключается заземление – Желто-зеленый провод

3. После подключения к сети необходимо надежно затянуть гермовводы, закрыть коробку для подключения – убедитюся в герметичности всех соединений и примыканий. Только после этого можно продолжать установку ванны.

На этом этапе необходимо проверить, чтобы провода были надежны закреплены, не были натянуты. Кроме того, всеми способами нужно исключить попадание воды как в места подключения, так и просто в места где уложен или проходит кабель.

4. Проводка для джакузи должна быть выполнена с соблюдением всех норм и правил, действующих в России.

В частности:

     А. Кабель должен быть с медными жилами в ПВХ оболочке, марка ВВГнг-LS, список надежных, качественных производителей вы можете найти ЗДЕСЬ.

Сечение кабеля выбирается как по мощности джакузи, с учетом пускового тока двигателя, так и по длине линии.

Чаще всего мощность двигателя Джакузи не превышает 1,5 кВт, соответственно для подключения ванны, достаточно протянуть кабель 3х2,5мм.кв (с учетом пускового тока двигателя, который может превышать в 3-5 раз рабочую мощность).

     Б. Идеальным вариантом будет прокладка отдельной линии от электрощита до гидромассажной ванны. Обязательно необходимо установить, кроме автоматического защитного выключателя – автомата на 16А, дифференциальную защиту – УЗО с дифференциальным током срабатывания 30 мА, номиналом 25А. Либо использовать совмещающий эти два устройство автоматический выключатель дифференциального тока номиналом 16А рассчитанного на ток утечки 30 мА.

     В. Крайне не рекомендуется подсоединять к гидромассажной ванне шнур с вилкой, для подключения к стандартной розетке – это, в условиях валажных помещений, может быть небезопасно.

Лучше всего максимально исключить лишние места соединений, идеальный вариант, когда питающий кабель с одной стороны подключается к защитному автоматическому выключателю с УЗО в электрощите, а с другой к клеммам ванны.

Стоит отметить, что довольно много производителей, для удобства, сами включают в комплект поставки своих гидромассажных ванн сетевой шнур с УЗО. Пользоваться такими ваннами, лучше лишь тогда, когда возможности сделать более надежное прямое соединение нет. Контакты розетки могут в условиях влажного помещения – окисляться, при этом ослабевает электрический контакт, что вызывает нагрев и нередко является причиной пожара.

  Г. Если линия питания джакузи будет совмещена с другим электрооборудованием ванной комнаты

5. Необходимо обязательно смонтировать систему дополнительного уравнивания потенциалов – ДСУП, которая соединяет все защитные проводники, открытые токопроводящие части корпусов, рам приборов и т.д. и подключить к ней вашу гирдомассажную ванну. (как, впрочем, и любую другую)

Обычно в ванных комнатах для этого делается распределительная коробка, называемаю коробкой уравнивания потенциалов – КУП, в которой сводятся все заземляющие проводники, идущие к приборам и вводной заземляющий кабель, идущий в щит на шину заземления.

Вот и к раме гидромассажной ванны, также, под болт или винт, подсоединяется медный проводник сечением 4мм.кв, который подключается к клеммам КУП.

Использовать незаземленную гидромассажную ванну нельзя, как и подключать её к трубам водоснабжения, арматуре стен или пола и т.д.

Соблюдая эти простые правила подключения джакузи, вы сможете безбоязненно пользоваться ей и будете уверены, что она прослужит без проблем долгое время.

Кстати, обязательно помните, так как ключевым элементом, качающим воду или воздух в гидромассаной ванне, является электродвигатель, он требует, чтобы напряжение в сети было максимально приближено к стандарту – 220-230В, без проседаний или скачков. Если у вас в доме или квартире, где установлена джакузи, наблюдаются проблемы с напряжением – используйте стабилизатор, который в большинстве случаев решит их. Вам подойдёт релейный или электромеханический, какой из них лучше – читайте здесь.

Подключение сухого контакта через независимый расцепитель

Независимый расцепитель – это устройство, которое физически выключает подсоединённый к ней автоматический выключатель, просто переводя его рычаг управления вниз, в положение «выкл».

Схема работы сухого контакта с независимым расцепителем представлена ниже:

В момент, когда на контакты устройства (а1 и а2) подаётся напряжение, срабатывает механизм, который отключает автомат.

Согласно схеме, один из питающих проводников катушки – фазный, идёт через нормально разомкнутый сухой контакт, тем самым обеспечивается управление устройством.

При использовании независимого расцепителя пропадает зависимость от мощности оборудования, ведь отключаемый автомат может быть практически любой, хоть на 100А.

Главной же особенностью данной схемы является необходимость, вручную взводить выключившийся автоматический выключатель после каждой сработки.

На однолинейной схеме независимый расцепитель показывается в виде катушки, соединенной с управляемым им автоматическим выключателем. Важная особенность подключение – питание независимого расцепителя, берётся отключаемой стороны автомата, которым он управляет. Таким образом, при срабатывание, электрический ток пропадает не только на подключенном оборудовании, но и на самом расцепителе.

Преимущества подключения через независимый расцепитель:

Возможность коммутации высокой мощности

Можно отключать одно, двух, трех, четырех-полюсные автоматы различного номинала, соответственно нет зависимости параметров отключаемого оборудования.

Низкая цена

Для реализации данной схемы необходимо приобрести лишь недорогой расцепитель. Из вариантов подключения устройств большой мощности – это самое доступное решение.

Необходимость ручной подачи питания после срабатывания

Данный пункт далеко не всегда является плюсом, но бывают случаи, когда лишь используя независимый расцепитель можно добиться требуемого сценария работы оборудования.

Например, если речь идёт о электроплите в кафе-пекарне, которая должна выключаться при сигнале пожар, очень важно, чтобы при переводе сухого контакта в номинальное положение, питание автоматически не появлялось, а включалось вручную. Возможность работы с трехфазными потребителями

Возможность работы с трехфазными потребителями

Расцепители могут управлять работой как одно-, двух-, трех- так и четырехполюсных автоматических выключателей, могут коммутировать как однофазню так и трехфазную нагрузку.

Недостатки подключения через независимый расцепитель

Используется нормально разомкнутый контакт

Не во всех случаях использование нормально разомкнутых контактов возможно. В частности, в системе ПС, лучше применять нормально замкнутые контакты, это поможет в реальном времени отслеживать правильность подключения, ведь при случайном обрыве линии, оборудование перестанет работать, тем самым показав неисправность.

Необходимость ручной подачи питания

Достаточно случаев, когда необходимость вручную запускать не просто приносит неудобство, а может приводить к выходу из строя дорогостоящего оборудования.

Так, например, отключённая зимой вентиляция может замёрзнуть или же, невключившийся вовремя электрозамок, позволит злоумышленникам проникнуть в помещение.

Минусы подключения через контактор на 24В

Более высокая стоимость реализации

Использование дорогостоящего дополнительного оборудования (контактора и трансформатора) значительно увеличивает расходы на подключение, относительно остальных схем. Кроме того, увеличиваются требования к квалификации электрика, осуществляющего монтаж и оплата его труда.

Меньшая надежность

Так как применяется большое количество высокотехнологичного оборудования, увеличивается вероятность выхода из строя одного из элементов цепи и снижает надежность всей системы.

Автоматическое восстановление питания после возврата сухого контакта в исходное состояние

В случаях, когда требуется участие оператора, во включении оборудования после срабатывания сигнала сухого контакта, использовать контактор нельзя, ведь он автоматически подаст напряжения к потребителям.

Выбор той или иной схемы подключения должен осуществляться лишь после тщательного анализа всех достоинств и недостатков каждой. Кроме того, вы можете их комбинировать, совмещать, изменять.

Чтобы проще было понять, что такое сухой контакт в электрике, я советую, в первую очередь, не пытаться найти в этом словосочетании какой-то глубокий смысл, ведь оно пришло к нам из английского языка, где есть соответствующее «Dry contact».

И как часто бывает, термин к нам перешел в дословном переводе, а вот смысл потерялся, и многие, когда сталкиваются с этим понятием законно недоумевают, что это за контакт такой, почему он сухой, какой тогда контакт мокрый, а главное зачем он нужен и как с ним работать?

Прямое подключение к сухому контакту

Самый простой способ подключения к сухому контакту, который не требует использования дополнительного оборудования, показан на изображении ниже:

Фазный проводник, идущий от защитного автомата к розеточной группе или электроприборам, которые должны отключаться по сигналу от пожарной сигнализации, разрывается сухим контактом.

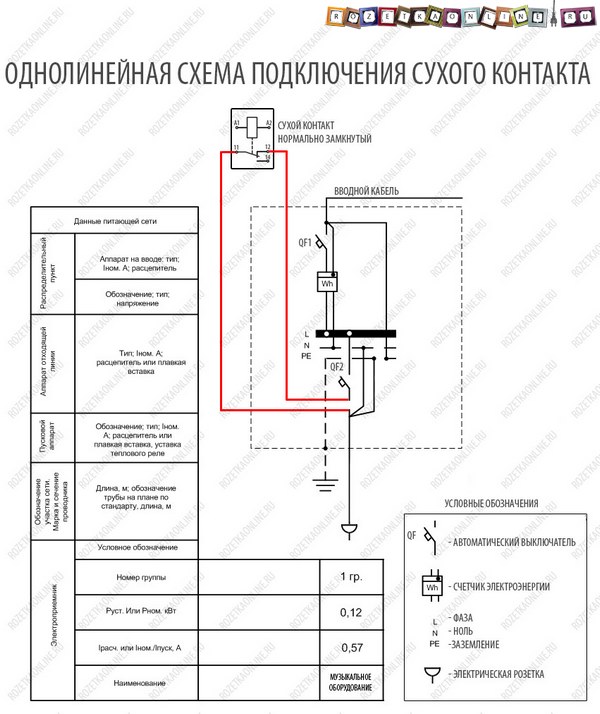

Ниже вы можете видеть однолинейную схему прямого подключения безпотенциального контакта, которая часто встречается в электропроекте или техническом задании.

К плюсам прямого подключения относятся:

Простота реализации

Достаточно несущественно изменить подключение в электрощите, чтобы нужная группа оборудования работала и управлялась через сухой контакт, это сделать несложно.

Экономическая выгода

Отсутствие необходимости покупать и устанавливать дополнительное щитовое модульноее оборудования, позволяет значительно сэкономить при подключении.

Автоматическое восстановление

Каждое изменение положение сухого контакта будет сразу же отражаться на оборудовании, которое через него подключено. При разрыве – оно обесточится, а при восстановлении питание автоматически появится.

Работает при нормально замкнутом контакте

Для правильной работы в ответственных системах, например в аварийном или эвакуационном оповещении, используется только нормально замкнутый контакт.

Сделано это для возможности простого контроля работоспособности системы. Так, если случится обрыв линии, идущей до сухого контакта, автоматически обесточится и оборудование, что поможет вовремя начать искать неполадку и исправить её.

Если бы использовался нормально разомкнутый контакт, который бы соединялся в случае аварии, мы бы не узнали об обрыве линии, до проведения планового тестирования системы или до самого момента аварии.

Недостатки прямого подключения

Ограниченная коммутируемая мощность

Силовые контакты в коммутационных устройствах не способны пропускать большой электрический ток. Обычно разрешено не более чем 5 Ампер, что соответствует чуть более 1му киловатту активной мощности.

Подключить мощное оборудование таким образом не получится, а вот небольшой аудиоплеер, вентилятор или электрозамок, такая схема выдержит.

«Залипание» контактов

При длительном прохождении высокого тока через соединенные контакты реле и происходящих при этом физических и химических процессах, происходит «приваривание», «склеивание» контактов между собой, это явление на профессиональном слэнге называется «залипанием». В результате чего, даже при переключении режима, контакты не всегда размыкаются.

Высокое напряжение

Подводить проводники под напряжением к внешнему оборудованию небезопасно. Существуют риски короткого замыкания при обрыве линии, а также повреждения обслуживающего персонала электрическим током при плановых проверках.

Невозможность использование трехфазного оборудования

Сухой контакт, чаще всего, размыкает или соединяет лишь один проводник, пропустить через него сразу три фазы не получится.

Зачем нужен сухой контакт?

Многие спрашивают – зачем было выдумывать отдельный термин, использовать такую запутанную схему с обработкой событий именно по сигналу тупа сухой контакт, да и просто, какая от него польза?

Ответ на эти вопросы достаточно прост, именно из-за того, что сухие контакты сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключают – позволяет управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров данных приборов. Именно поэтому второе, менее распространённое название у сухого контакта – безпотенциальный контакт.

Чаще всего, при электромонтаже, коммутационное оборудование, где располагается сухой контакт, монтируется смежными организациями – например слаботочниками, задача же электриков завести этот сигнал в электрощит и правильно собрать схему управления, чтобы сценарий работы электрооборудования, при получении сигнала, был именно таким каким требуется.

Чаще всего, сухие контакты работают по принципу переключателя, т.е. имеют три клеммы – 1 общая и две перекидные:

– один контакт нормально замкнут (в обычном состоянии) и размыкается лишь в случае срабатывания сценария

– другой нормально разомкнут, он наоборот, замыкается при том же срабатывании

Такая схема позволяет максимально широко использовать возможности по подключению сухого контакта.

В следующей статье покажу несколько основных схем подключения, по которым коммутируются сухие контакты в электрике, в 95% случаев одна из них подойдёт и вам.

ПОДКЛЮЧЕНИЕ БЛОКА УПРАВЛЕНИЯ ЭЛЕКТРОКОТЛА

Снимаем с вводного питающего кабеля изоляцию и приступаем к подключению по следующей схеме:

ВАЖНО! Перед подключением электрокотла к электричеству, обязательно обесточьте сеть!

РАБОЧИЙ НОЛЬ (бело-голубой провод) подключаем в любую из двух клемм с маркировкой «X2», они объединены перемычкой и нет никакой разницы, в которую из них поместить провод.

ЗАЩИТНЫЙ НОЛЬ или ЗАЗАМЛЕНИЕ (Желто-зеленый провод) необходимо зажать винтом, находящимся правее клемм «Х2», он промаркирован знаком заземления.

Для этого я рекомендую снять изоляцию с провода заземления и свернуть медную жилу в кольцо, как показано на изображении ниже:

Лишь затем затянуть это кольцо винтом, таким образом получая безопасное соединение и надежный контакт.

Осталось подключить фазные провода к установленным в котле клеммам трехполюсного автоматического выключателя.

Рычаги этого автомата независимые, они не объединены общей перемычкой, что позволяет ступенчато управлять мощностью электрокотла.

Работает это следующим образом, к каждому из полюсов автоматического выключателя подключён свой фазный провод, который далее идёт на свой ТЭН.

Общая мощность электрокотла складывается из суммы мощностей стоящих в теплообменнике ТЭНов, если мы выключим один из них автоматическим выключателем, производительность котла упадает на треть от максимальной.

У выбранного нами электрокотла ZOTA на 12кВт три ступени, соответственно каждая по 4 кВт, котел может работать с мощностью 4-8-12 кВт, это очень удобный способ регулировки.

При подключении электрокотла к трехфазной электросети порядок чередования фаз не важен, поэтому можно подключать фазные проводники к автомату котла в произвольном порядке. Но я бы советовал придерживаться правила, по которому цвета жил всегда следуют в алфавитном порядке:

1 – Белый проводник

2 – Коричневый проводник

3 – Черный проводник

Теперь, когда электричество к блоку управления подведено, соединяем его с ТЭНами в теплообменнике, кабелем из комплекта поставки.

Я уже говорил, что непосредственный нагрев воды в данной модели котла производится в отдельном блоке, вот сейчас мы и будем соединять между собой электронный блок управления с блоком нагревательных элементов — теплообменником.

Обратите внимание, с одной стороны жилы кабеля обжаты стандартными наконечниками – это для подключения к клеммам блока управления, а с другой идут наконечники в виде кольца – это для подключения к контактам ТЭНов

СИНЮЮ жилу необходимо подключить к клемме «Х2» в электронном блоке управления, куда ранее мы подключили нулевой провод питания.

Оставшиеся три жилы, две ЧЕРНЫЕ и одна КОРИЧНЕВАЯ, подключаются поочередно к контактам электромеханического реле, как показано на изображении ниже:

Подключение выполняется именно через реле, а не напрямую через клеммы трехполюсного автоматического выключателя, для того, чтобы иметь возможность автоматически регулировать работу котла. Здесь и вступают в работу датчик температуры воздуха и воды, из комплекта поставки.

На пульте управления — лицевой стороне электронного блока управления, есть регуляторы, которыми задаётся температура воздуха – «ВОЗДУХ» и температура воды – «ВОДА», при достижении выставленных показателей котел автоматически выключится, такой алгоритм работы возможен как раз благодаря реле.

Датчики так же необходимо подключить к ЭБУ, для этого есть специальный блок клемм с маркировкой «X1».

Пользуясь схемой подключения подсоединяем к этому блоку клемм провода от датчиков следующим образом.

Синие провода у датчиков объединяются, и подключаются в среднюю клемму.  Красный же провод датчика температуры воды помещаем в левую клемму, а датчика температуры воздуха в правую. Сами датчики необходимо располагать вне электронного блока.На этом подключение внутри ЭБУ завершено, осталось соединить штекеры от платы ЭБУ с лицевой панелью и установить её на место.

В следующей статье мы продолжим подключать электрокотел к сети, следующим шагом будет подсоединение проводов, идущих от блока управления к контактам ТЭН в теплообменнике. Так же поговорим о способе автоматизации работы применённом в данной модели котла, датчиках температуры воды и воздуха. Продолжение статьи ЗДЕСЬ.

Для управления чем на самом деле можно применять УК-ВК.

Чтение этого пункта не желательно для читателей, желающих применить УК-ВК во что бы то ни стало.

Применение конкретных устройств для конкретных задач необходимо сверять с руководством по эксплуатации. Например, есть подозрение, что применение любимых всеми сигнально-пусковых блоков «С2000-СП1 ИСП.1» производства Болид очень ограничено руководством по эксплуатации.

А что же УК-ВК?

Назначение «УК-ВК» согласно руководству по эксплуатации такое:

Только передача сигнала на ППУ.

Вот теперь нужно подумать — стоит ли читать дальше.

Но есть же подобные «УК-ВК» устройства других производителей, например УК-20 «ИВС-Сигналспецавтоматика»!

Руководство по эксплуатации «УК20» (вроде такого же устройства, как и «УК-ВК») содержит немного другие формулировки:

Фраза «и т. д.» нам очень нравиться — идем дальше, предполагая что вместо «УК-ВК» будем применять «правильное УК20» (которое даже на 100р дешевле).

Организация отдельного узла размещения оборудования.

В венткамере могут быть системы, которые не могут управляться сухим контактом реле.

Например, шкафы управления противодымной вентиляцией.

Одним сигналом 24В может быть и можно было управлять и «УК-ВК» и шкафами управления.

Но из-за того, что разные инженерные системы должны управляться независимыми каналами может быть необходимо наличие несколько линий СПЗ в одном месте.

Но расширители выходов напряжения и реле требуют питания и линии связи RS-485.

Поэтому часто имеет смысл организация отдельного узла размещения оборудования с отдельным РИП.

И прокладывание от центрального узла линии интерфейса RS-485 в отдельный узел размещения оборудования.

Наглядный пример

Лучшим примером сухого контакта можно считать обычный выключатель света, т.к. он устанавливается в разрыв фазного проводника, идущего к светильнику, при этом, пока выключатель не встроен в цепь на его контактах нет потенциала, они не заземлены, но при этом вы можете им управлять нажимая клавишу – замыкая или размыкая соединение токопроводящих элементов.

К клеммам выключателя вы можете подключить что угодно, пустить через него переменный или постоянный электрический ток, практически любых выбранных вами параметров, а затем управлять этой цепью – разрывая или наоборот соединяя контакты, влияя тем самым дойдёт ли выбранный вами сигнал до потребителя на другом конце цепи (в примере с выключателем это электрический ток до светильника).

Схема подключения к сухому контакту через контактор 24В (пускатель)

Использование контактора на 24В является наиболее популярным способом подключения оборудования к сухому контакту, особенно в системе пожарной сигнализации.

Это решение наиболее сбалансированное, оно позволяет реализовать различные варианты коммутации в электрике.

Используется контактор и питающий трансформатор на 24В. В коммутационное устройство заводится один из выходящих проводников трансформатора, а затем подключается к клеммам контактора.

На однолинейной схеме наглядно виден принцип работы этой связки:

Условное обозначение контактора, очень похоже на расцепитель, но есть у них и важные различия, просто сравните обе схемы.

У представленного варианта коммутации есть масса достоинств, но и без недостатков не обошлось:
