Таходатчик стиральной машины: особенности, неисправности и их устранение

Как проверить таходатчик на стиральной машине

Для проверки тахогенератора необаятельно снимать его с двигателя, но сам двигатель придется снять со стиральной машины. Сначала нужно снять ремень с вала двигателя. Далее окрутите болты, крепящие мотор, вытащите двигатель наружу, предварительно отсоединив от него провода.

Чтобы проверить таходатчик на работоспособность проделайте следующее:

• Для начала отсоедините провода таходатчика от разъема, после чего замеряйте сопротивление на них. Для этого вам понадобится мультиметр, который нужно перевести в режим измерение сопротивления. Нормальное сопротивление тахогенератора должно составлять в районе 60 Ом. Кстати эту процедуру вы можете проделать не снимая двигатель со стиральной машины.
• Чтобы убедится, что тахогенератор работает и выдает ток при вращении двигателя, переключите мультиметр в режим измерения напряжения. Замеряя напряжение на выводах таходатчика крутите рукой двигатель. Напряжение должно подниматься. При вращении двигателя оно обычно составляет около 0,2 В.
• Если все хорошо проверьте болт крепления таходгенератора, очень часто он расслабляется и датчик начинает «глючить». Если он расслаблен подтяните его.

Если ваш тахогенератор не прошел эти тесты и болт его крепления был затянут, то пора его менять. Ломается таходатчик чаще всего по причине перегрузки стиральной машины. Сам таходатчик выходит из строя крайне редко, ведь это довольно надежная деталь, поэтому проверьте все контакты его подключения, а также другие неисправности.

Для начала нам нужно снять таходатчик со стиральной машины. Для этого сначала нужно отсоединить разъемы таходатчика, если вы этого еще не сделали. Разъемы могут как просто выдергиваться, так и быть закреплены в общей колодки, откуда их нужно аккуратно вытащить. С помощью тонкой шлицевой отвертки. Дальше необходимо снять крышку таходатчика, она обычно защелкивается. Крышки бывают металлические или пластиковые. Также крышка может идти вместе с тахогенератором и крепится с помощью болтов. Откручиваем болты, которые крепят таходатчик и снимаем его.

Сборка происходит в обратном порядке. На видео ниже вы сможете увидеть, как снять двигатель со стиральной машины.

Множество людей не задумываются о всей сложности механизмов внутри стиральной машины. Но бывает, что машинка ломается и часто причиной поломки может быть такая незаметная деталь, как таходатчик или тахогенератор стиральной машины.

Как проверить таходатчик на работоспособность?

Заподозрить, что в работе тахогенератора на машинах «Канди», «Индезит», «Самсунг» или других марок произошел сбой, можно по нескольким признакам неисправности:

Рис. 2 — Проверка тестером

• машина резко изменяет скорость вращения барабана;
• у стиралки не хватает оборотов, чтобы качественно отжать белье;
• машина отжимает на повышенной скорости по сравнению с той, что задана.

Эти признаки могут указывать, что произошла поломка. Для диагностики работоспособности можно вызвать специалиста или самостоятельно проверить работу датчика.

Чтобы поменять или отремонтировать резистор, надо придерживаться поэтапной схемы ремонта.

Особенности ремонта

Прессостат работает по определенной схеме, которая не представляет собой ничего сложного. Владелец стиральной машины может самостоятельно провести прочистить трубу, снять датчик или сделать замену устройства. Сломанный датчик уровня воды может стать причиной серьёзной неисправности стиральной машины. В случае если пользователь не смог своевременно почистить или отремонтировать деталь, то могут появиться такие проблемы:

• перестанет набираться вода;
• ухудшится отжим выстиранного белья;
• со временем может сгореть ТЭН;
• белье будет плохо постиранным;
• бак переполнится водой.

При несерьезных поломках прессостата не стоит покупать новый механизм, помочь с данной ситуации может настройка старого прибора. Замену датчика проводят следующим образом.

• Извлечение старого реле путем отсоединения проводков, шлангов. Процедура должна проводиться с особой аккуратностью, чтобы избежать нежелательных повреждений. После этого откручивают крепежные болты, что фиксировали корпус.
• Установке нового реле. Конструкция прикручивается при помощи болтов на место, где была старая. После этого хомутом к ней крепят шланг и монтируют электропроводку.

Перед установкой нового реле стоит заблаговременно проверить его работоспособность. Сразу же после ремонтных работ машинку нужно проверить в нескольких режимах стирки белья. Для того чтобы предотвратить поломки прессостата, специалисты рекомендуют прислушаться к следующим советам.

1. Не пользоваться стиральной машиной на холостом ходу. До начала стирки барабан наполняют жидкостью более чем наполовину. Если же устройство будет пустое, то датчик в скором времени сломается.
2. Стирать исключительно теплой водой. Для качественной процедуры очищения белья температура жидкости не должна быть больше, чем 45 градусов.
3. На регулярной основе заниматься прочисткой слива. Чтобы вода с бака сливалась без препятствий, чистка слива должна проводиться раз на 30 дней.

Каждая стиральная машина оснащена прессостатом, который отвечает за водный уровень в барабане. В некоторых случаях возможна поломка реле, после которой потребуется провести его ремонт или срочную замену. Если провести проверку или замену владельцу сложно, то лучше воспользоваться услугами профессионалов. Чтобы увеличить срок службы бытовой техники, а также ее деталей, рекомендуется пользоваться машинкой строго по инструкции, которую предлагает производитель.

О том, как устроен прессостат, смотрите далее.

Тахогенератор в стиральной машине (таходатчик, датчик Холла)

Об устройстве стиральной машины большинству из нас известно немногое. Обычным пользователям достаточно знать, куда подключать шланги, загружать белье и засыпать стиральный порошок.

Но когда стиралка неожиданно выходит из строя, а профессиональной помощи по каким-либо причинам ждать не приходится, элементарные познания о принципах действия и основных механизмах прибора могут очень выручить.

В этой статье мы хотим рассказать вам о таходатчике – важном элементе современных стиральных машин. Вы узнаете о том, что это такое, какие функции выполняет, и какие неполадки могут с ним происходить

Принцип работы

Внешне таходатчик представляет собой металлическое кольцо с двумя присоединенными к нему проводами. Он крепится к вращающемуся валу электродвигателя.

За счет вращения последнего на тахогенератор подается напряжение, которое образуется под воздействием электромагнитного поля.

Тахогенератор предусмотрен в стиральной машине именно для того, чтобы измерять скорость двигателя – она рассчитывается через силу напряжения. Информация с таходатчика поступает в электронный модуль управления.

Где находится?

Как мы уже говорили, таходатчик – это элемент двигателя стиральной машины, который находится на вращающемся вале. Обнаружить его довольно легко, но для этого придется частично разобрать стиралку.

Двигатель расположен в нижней части прибора, чтобы добраться до него, нужно отодвинуть агрегат от стены и снять заднюю панель (открутите крепежи и подцепите крышку тонкой отверткой).

Найти двигатель не составит труда: это устройство, которое соединяется со шкивом (вращающимся колесом) посредством приводного ремня. На валу электродвигателя вы увидите металлическое кольцо – это и есть тахогенератор.

Признаки неисправностей таходатчика

О том, что тахогенератор неисправен, и нуждается в ремонте или замене, можно узнать по ряду признаков:

• происходят резкие перепады скорости вращения барабана;
• при отжиме барабан вращается значительно медленнее, чем должен;
• во время стирки скорость барабана существенно больше, чем обычно;
• по окончании стирки вы вытаскиваете из барабана плохо отжатое или совершенно мокрое белье.

Как проверить?

Убедиться в неисправности (или, наоборот, исправности) тахогенератора можно, проведя проверку состояния данного устройства. Она будет состоять из нескольких этапов:

Извлечение электродвигателя. Для этого нужно открутить болты, которые его фиксируют, и отсоединить все идущие к нему провода. В видео канала «Евромастер» показано, как нужно снимать двигатель.

Измерение сопротивления на проводах таходатчика. Предварительно нужно вынуть провода из разъема, и только потом приступать к измерениям. Они производятся при помощи мультиметра, переведенного в режим омметра. В норме сопротивление таходатчика должно быть около 60 Ом.

Измерение напряжения на тахогенераторе. Для этого тоже понадобится мультиметр, но его нужно будет переключить в соответствующий режим. Чтобы получить точные данные, проводя измерения, нужно прокручивать двигатель вручную. По мере возрастания скорости показания прибора должны становиться больше.

Проверка надежности крепления. Если результаты измерений находятся в пределах нормы, нужно поискать иную причину сбоя в работе таходатчика. Для начала убедитесь в том, что он надежно закреплен. Если фиксирующие его болтики ослаблены, это вполне может вызывать различные неполадки в работе устройства.

Замена неисправного таходатчика

Замена неисправного таходатчика производится в следующем порядке:

• отсоединяем проводки от разъемов (если это не было сделано при проведении измерений);
• снимаем пластиковую или металлическую крышечку тахогенератора, которая обычно фиксируется простой защелкой;
• откручиваем крепежи, на которых держится таходатчик;
• снимаем вышедший из строя прибор и устанавливаем на его место новый.

Советы

• Многие современные производители стиральных машин оснащают свои приборы разновидностью тахогенератора, которая называется «датчик Холла». Он устанавливается непосредственно в двигатель стиралки и отличается высокой степенью надежности. Подобные устройства можно встретить в стиральных машинах фирм LG, Indesit, Bosch, Samsung (но не во всех моделях).
• Иногда проблемы со скоростью вращения барабана возникают не из-за поломки тахогенератора, а по менее серьезным причинам.

Советы специалистов

Чтобы избежать ремонта тахогенератора стиральной машины рекомендуется установить надежный элемент, называемый датчик Холла. Он монтируется на двигатель устройства и отличается высокой производительностью. Многие ведущие бренды изначально оснащают стиральные машины нового поколения этим прибором.

Не всегда замедленная работа загрузочного барабана говорит о поломке тахогенератора стиральной машины Атлант. Прежде чем осуществлять замену этой детали нужно проверить работоспособность кнопок. Банальное западание кнопки запуска отжима может привести к уменьшению оборотов барабана на стадии стирки и отжима.

LG F-10B8NDКроме неполадок тахогенератора к замедлению оборотов может привести перегруз барабана. Нередко хозяйки не соблюдают рекомендованные производителем параметры использования стиральной машиной. Если загрузить в барабан белья больше, чем это предусмотрено конструктивными особенностями агрегата, это приведет к неправильной работе техники на всех этапах.

Что такое таходатчик?

С виду это кольцо из металла, от которого идут проводки. Таходатчик в стиральной машине — где находится? Его крепят на валу электромотора, который, вращаясь, создает напряжение, снимаемое датчиком. Величина напряжения, создаваемого электромагнитным полем статора, прямо пропорциональна скорости, с которой вращается вал. С ростом оборотов растет величина напряжения.

Что такое тахогенератор в стиральной машинке? Зачем в устройстве, созданном для стирки белья, нужен этот мудреный счетчик? Он измеряет скорость электромотора — ее расчет ведется по показаниям напряжения. Датчик подает информацию на плату управления — так ведется контроль за оборотами барабана. С учетом полученных данных «мозг» стиралки  принимает  решение — наращивать или снижать обороты.

Признаки неисправности датчика Холла

• Резкое изменение оборотов.
• Вещи отжимаются некачественно — чувствуется нехватка оборотов.
• Когда идет стирка, вращение слишком быстрое — больше положенного.

Проверяем исправность сенсора

Иногда проблема решается простой перезагрузкой цепи управления. Если же это не помогло, придётся выполнить ряд действий, описываемых далее.

Признаки неудовлетворительной работы устройства

Как проверить таходатчик? Поскольку барабан в стиральной машине вращается ротором двигателя, датчик Холла — также установленный на статоре рядом с ротором внутри двигателя, — остаётся в статическом положении.

Электрическая цепь внутри блока управления определяет положение и скорость вращения ротора и отправляет эту информацию на электронную панель управления. Плата использует эту информацию для принятия решений о процессе стирки и проверки правильности работы определенных компонентов.

Бывает, что датчик Холла в машинах LG не передаёт сигнал плате управления о том, что двигатель вращается, когда он обязан это сделать, например, при плановом отключении стиральной машины.

Некоторые из причин, по которым агрегат не работает:

• поломка двигателя;
• неисправность самого устройства;
• обрыв в электрической цепи управления.

Некоторые внешние симптомы неисправности таходатчика — стиральная машина отказывается запускаться, вода не достигает нужного уровня, агрегат интенсивно вибрирует, бельё плохо отжимается. В этом случае можно, используя обычный мультиметр, произвести проверку.

Порядок проверки

Чтобы найти неисправность датчика в cтиральной машине LG, необходимо подать + 5 В (используя источник питания или батарею) между красным проводом, который является положительным контактом, и чёрным проводом, который является отрицательным контактом. После этого, производится проверка напряжения между каждым из сигнальных проводов (белого цвета) и красным проводом. При вращении двигателя своими руками напряжение должно изменяться от + 5 В до 0 В. При использовании таходатчиков типа SS411 или S41F интервал напряжений тестирования может быть увеличен до 30 В.

Как проверить датчик Холла:

1. Снимается приводной ремень.
2. Демонтируется двигатель (при отсоединении проводов их надо пометить!).
3. Выполнить осмотр креплений: от вибраций они могут быть ослаблены.
4. Измерить сопротивление на приборе, используя тестер. Оно должно составлять около 60–70 Ом.
5. Проверить, генерируется ли ток. Для проверки тестер подсоединяют к контактам и одновременно вращают мотор рукой.  Если напряжение меняется (в пределах 0.2…0.4 В), то прибор исправен, а причина поломки кроется в панели управления.

Признаки неисправности датчика уровня воды

Отказ или неисправность прессостата приводит к нарушениям в работе стиральной машины. Внешне признаки неисправности реле уровня воды могут выглядеть следующим образом:

• машина стирает или включает нагреватель при отсутствии воды в ней;
• бак переполняется водой или наоборот, её явно недостаточно для стирки;
• при включении режима полоскания происходит периодическое откачивание и подача жидкости;
• появление запаха гари и срабатывание предохранителя тэна;
• не выполняется отжим белья.

Появление таких признаков должно стать поводом для того, чтобы проверить работоспособность прессостата, для чего нужно вооружиться отвёрткой со сменными насадками, так как многие производители используют для защиты от несанкционированного доступа крепёж со специальными головками.

Разборка СМА

Эта стиралка называется Whirlpool AWE 7515/1, модель с вертикальной загрузкой. Не так чтоб был фанат подобных конфигураций, просто в наших тесных квартирках каждый сантиметр на учёте 🙂

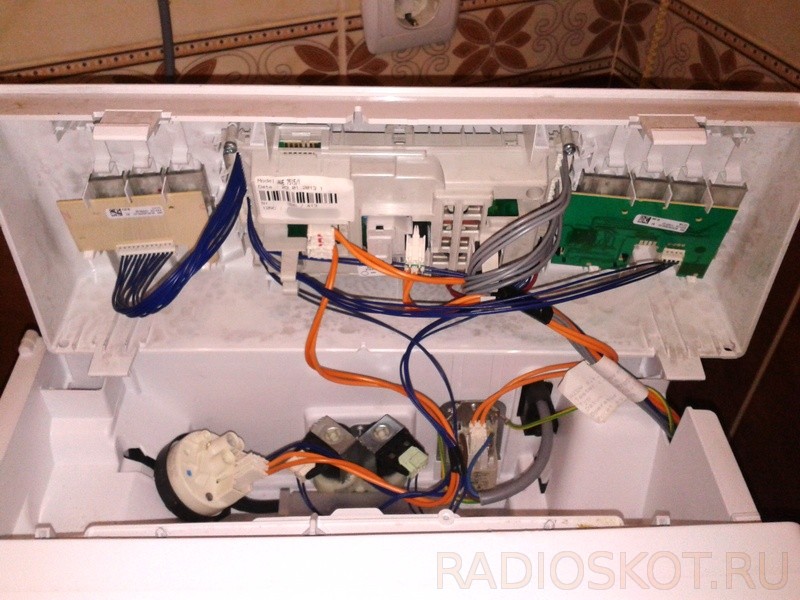

Разборка обычная — правая крышка на шурупах, левая, и сверху на защёлках панель с блоком управления.

Разобрать её не проблема — с этим справится и ребёнок. Удивило ещё вполне чистое состояние, ожидал увидеть пыль, потемневшие детали…

По ходу дела пришла мысль: а не может ли неисправность быть вызвана перегрузкой мотора, так как белья обычно наваливаем со стогом, ничуть не заботясь об ограничении в 5,5 кило? Для проверки снял шкив (чуть не назвал его «пассик») и включил режим выжмания снова — та же картина. Теперь ищем этот самый таходатчик, для чего нужно снять блок двигателя, отключив шлейф и выкрутив всего один мощный шуруп.

На конце электромотора, под металлической крышечкой, и разместилась искомая деталь. Отковыриваем её тонкой отвёрткой или ножом и вытаскиваем. К счастью она не впрессована в корпус и легко поддаётся.

Что же представляет собой этот датчик вращения? Пластиковое кольцо с катушкой проволоки внутри, снаружи прихваченное металлическими прихватами. От него идёт 2 провода в разъём мотора.



Везде писали о том, что сопротивление таходатчика должно быть 60-500 Ом (по разным моделям и версиям). Мои замеры показали 1 мегаом, что заставило задуматься…

Проверяем датчик

Если решено снять мотор и проверить датчик Холла своими силами, то действуем четко по инструкции. Но для начала маркируем подведенную к электромотору проводку или фотографируем все на камеру. Это поможет избежать ошибок при обратном подключении движка. Далее действуем максимально методично.

1. Откручиваем удерживающие двигатель болты.
2. Расшатываем движок по сторонам, после чего резко тянем на себя.

1. Осматриваем датчик и провода на целостность и надежность крепления. Вполне вероятно, что из-за резких скачков в скорости отошли контакты или ослабли фиксаторы. Тогда останется лишь восстановить прежний баланс, зажав клеммы сильнее.

Когда визуальных повреждений и отхождений нет, необходимо проводить тестирование. Оно проводится двумя способами. В первом случае настраиваем мультиметр для измерения омов, ослабляем проводку, прикладываем щупы к контактам и оцениваем результат. Значение в пределах 60-70 Ом говорит о работоспособности датчика.

Другой вариант – замерить силу вырабатываемого тахогенератором тока. Переводим тестер в режим напряжения, соединяем щупы с контактами, а свободной рукой разгоняем электродвигатель

Здесь важно, чтобы появилась цифра около 0,2 Вольта, что докажет рабочее состояние прибора

На практике тахогенератор подводит крайне редко, и чаще перебои с вращением барабана происходят по вине проводки и симисторов платы управления. Оценить целостность проводов можно своими силами, поискав на видимых кабелях следы горения, пережатия или отхождения контактов. Самостоятельно исправлять ситуацию с управляющим модулем настоятельно не рекомендуется – дешевле и надежнее сразу обратиться в сервисный центр.

Поделитесь своим мнением — оставьте комментарий

таходатчики, тахогенераторы для стиральных машин

Таходатчик (тахогенератор) для стиральной машины выполняет контроль за количеством оборотов двигателя.

В некоторых моделях стиральных машин устанавливается более современная версия таходатчика – датчик Холла, но принцип работы у них схожий.

В случае неисправности датчика, происходит неконтролируемое вращение барабана. Контроль за оборотами крайне важен, поскольку без этого, корректное выполнение программы стирки станет невозможным.

Что делать если таходатчик вышел из строя? Таходатчик – составная деталь, достаточно прочная и ломаться там особо нечему. Тем не менее, проблемы могут возникнуть.

Дальше мы расскажем более подробно о его устройстве и принципе работы. Если коротко, неисправность, как правило, связана с выходом из строя одной из составных частей таходатчика – катушки.

В большинстве случаев, достаточно заменить неисправную катушку таходатчика.

Магазин Амтеа предлагает широкий ассортимент запасных частей российских и зарубежных производителей. У нас вы можете купить таходатчики (тахогенераторы) для стиральных машин, в которых установлены двигатели Indesco, Ceset, Sole и др.

Обращаем ваше внимание, что далеко не все производители стиральных машин используют электродвигатели собственного производства. Существует ряд заводов, которые специализируются на выпуске двигателей

Производителям стиральных машин поставляют уже собранные моторы, которые они благополучно устанавливают на свою бытовую технику.

Такой подход экономически более выгодный, поэтому на машинках разных брендов можно обнаружить одни и те же двигатели. Если вы не знаете точно, какой двигатель и соответственно, таходатчик (тахогенератор) установлен в вашей стиральной машине, звоните менеджерам нашей компании.

Мы предоставим вам полную информацию о необходимом товаре, скажем его стоимость и уточним условия доставки.

Принцип работы таходатчика для стиральной машины

С точки зрения процессов, которые происходят во время работы двигателя, название тахогенератор лучше отражает суть дела. Тахогенератор для стиральной машины состоит из двух частей – магнита и металлической катушки, к которой подходит пара проводов.

Между металлической катушкой и магнитом, возникает магнитное поле. Поскольку тахогенератор устанавливается на вращающийся вал двигателя, то во время вращения, он как любой генератор преобразует механическую энергию в электрическую. Кому интересно, может почитать подробно про такое явление, как электромагнитная индукция.

Нас, в данном случае, интересует, что чем выше скорость вращения двигателя, тем выше напряжение. Измерив напряжение, можно определить скорость вращения двигателя. Тахогенератор постоянно отслеживает уровень напряжения и передает полученную информацию на электронный модуль управления.

Электронный модуль, исходя из полученной информации, регулирует количество оборотов двигателя. Круг замкнулся.

Неисправность таходатчика: симптомы, причины, решения

О том, что таходатчик неисправен можно узнать по ряду признаков. Имейте в виду, все эти признаки могут также свидетельствовать о неисправности других узлов.

Рекомендуется прежде чем заниматься заменой или ремонтом таходатчика, сперва проверить исправность клавиши отжима белья (посмотрите, чтобы она не была зажата) и наличие заземления (если его нет, то заряд с приводного ремня может попадать на шкив двигателя).

Еще неприятная поломка с похожими симптомами – выход из строя электронного модуля. Так что, как видите, здесь есть о чем подумать… Вернемся к таходатчику. Что нам может говорить о его неисправности?

резкие изменение числа оборотов вращения барабана

во время программы отжима, барабан вращается медленнее, чем должен

при стирке, наоборот, количество оборотов слишком высокое

Как уже было рассмотрено выше, теоретически выйти из строя может либо катушка либо магнит. На практике, магнит не ломается, там просто нечему ломаться. Поэтому, дело в катушке. У нас в магазине вы можете купить отдельно катушку таходатчика, что позволит вам существенно сэкономить. Одна катушка стоит намного дешевле, чем таходатчик в сборе.

Что касается решения проблемы, вы можете установить новый датчик вместо старого или только поменять катушку. Перед покупкой, на всякий случай, проверьте хорошо ли закреплен старый таходатчик. Иногда, от постоянной вибрации, винты могут ослабевать. Завинтите винты покрепче и вам не придется устанавливать новый тахогенератор в стиральную машину.

Принцип работы и расположение прессостата

В стиральных машинках прессостат используется для определения уровня воды и контроля ее количества. Устройство работает под давлением и обычно располагается сверху над баком, чтобы избежать непосредственного взаимодействия с жидкостью. Значительно реже производитель устанавливает датчик внизу, под баком.

Прессостат – это небольшая пластмассовая деталь, имеющая круглую форму. С баком он сообщается через трубку, а к плате управления подключен соединительной проводкой. Во время набора воды в полностью герметичный бак стиральной машины воздух поступает через трубку в камеру прессостата. Создается давление, соответствующее количеству залитой жидкости, за счет которого контакты замыкаются и передают на центральную плату, что требуемое количество жидкости поступило в бак.  Таким образом, если прессостат неисправен, на модуль управления не поступает напряжение, а значит, стиральная машина не сможет определить уровень воды и завершит выполнение программы либо будет выполнять ее неправильно.

Способы проверки коллекторного двигателя

Без особых проблем и даже на дому вы сможете протестировать коллекторные двигатели. Основная масса движков такого типа подключены по следующей схеме:

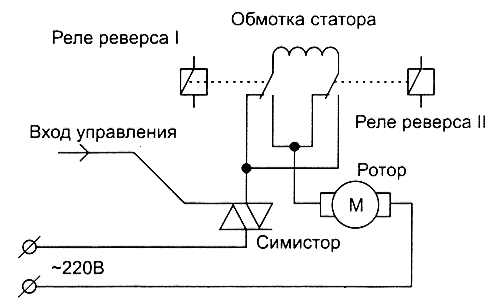

На схеме вы можете заметить, что электропитание движка идет по цепи: двести двадцать вольт – управляющий симистор – контакты реле реверса (IIили I) – обмотка статора – и ратора.

Для переключения статорной обмотки в СМ применяется реле и используются контактные группы командоаппарата. Все они расположены в модуле управления машинки.

Статорная обмотка включает в себя 2 секции. Такая конструкция снижает влияние различных помех, которые могут возникнуть из-за возникновения искр на коллекторе.

Смена стороны, в которую вращается барабан машинки, создается за счет перемены полярности включения статорной обмотки. В каких-то стиральных машинах имеется отвод для статорной обмотки. Он задействуется при отжимании белья. При такой системе электричество подключается к одному из крайних выводов и отводу, о котором писалось выше. А когда статорная обмотка подсоединена через крайние выводы, машинка занимается обычным режимом стирки. А ее барабан вращается не спеша.

В таком способе проверки есть и свои минусы. Например, при данном тестировании вы все равно не сможете убедиться в работу двигателя на сто процентов. Даже в том случае, когда вал крутится, это еще не говорит о том, что вы можете гарантировать то, что при различных режимах работы машинки не будут появляться какие-либо сбои или не явные дефекты.

Кроме того, данная схема не включает в себя какую-либо защиту. И если вдруг при работе электродвигатель может «коротить», тогда он, скорее всего, быстро придет в негодность. Для того, чтобы не подвергать двигатель лишней опасности, в схему проверки включают еще одно звено. В качестве него вы можете задействовать нагревательный элемент от стиральной машины или мощный светильник (свыше пятисот ватт). Баласт подключается так, как это указано в схеме:

И в том случае, если возникают замыкания, то от воздействия электричества нагревательный элемент будет повышать свою температуру. Так же есть и другой вариант проверки работы мотора. Необходимо присоединить обмотки так же, как это сделано во второй схеме. И запитать все при помощи специального автотрансформатора, который имеет мощность более 500 ватт. Такой способ дает возможность более четко контролировать скорость оборотов и позволит своевременно реагировать на любые неожиданности. Для того, чтобы обезопасить весь процесс вы можете применить предохранитель на пять или десять ампер.

Вместо лабораторного трансформатора вы можете так же использовать и электронный регулятор. Тот, который предназначен для контроля за нагрузками данной мощности. Если вы разбираетесь в электронике, то можете сделать его своими руками при помощи соответствующей схемы.

Есть и другой вариант тестирования на работоспособность. В нем необходимо следить за тем насколько сильное искрение происходит между щетками и коллектором. Если искрит сильно, то, скорее всего, электродвигатель стиральной машины неисправен.

Признаки поломки

В случае когда тахогенератор выходит из строя, нарушается нормальная работа всей стиральной машины. Причиной тому является отсутствие данных у управляющего блока и скорости вращения электродвигателя. Поломка проявляет себя следующим образом:

• если электродвигатель стиральной машины набирает излишнее число оборотов, то при работе агрегата можно ощутить повышенный уровень вибрации, шум, биение внутри корпуса;
• при повышенной нагрузке на электродвигатель подшипниковый механизм шкива и амортизаторы стиральной машины испытывают излишнюю нагрузку и могут раньше времени выйти из строя;
• при неконтролируемых оборотах электродвигателя происходит расбалансировка всей системы механизмов, из-за чего мы слышим биение внутри корпуса машины, при этом быстро изнашивается или рвется приводной ремень шкива;
• в стиральных машинах с инверторным двигателем при поломке тахогенератора будет слышен звук, похожий на пищание, при этом вращение барабана, как правило, блокируется, а звук нарастает;
• при поломке таходатчика стиральная машина может работать рывками и не осуществлять программу отжима.

В случае неисправности таходатчика блок управления стиральной машины останавливает работу агрегата и выводит на дисплей аварийное сообщение в виде кода поломки. У каждой марки стиральной машины такой код может быть своим и отличаться от других машин.

Таходатчик в стиральной машине – где находится, проверка, замена

Таходатчик стиральной машины – это небольшой прибор, который устанавливается на роторе двигателя для контроля его оборотов. Также таходатчик называют тахогенератором стиральной машины. В некоторых стиральных машинах такой датчик называют датчиком Холла, он немного отличается, но принцип действия у них совершенно одинаковый.

Принцип действия таходатчика довольно прост. Сам тахогенератор находится на валу двигателя и представляет из себя небольшое кольцо с проводами. Когда двигатель вращается в кольце образуется напряжение за счет магнитного поля (принцип генератора), чем выше скорость вращения двигателя, тем выше напряжение. Соответственно измерив это напряжение можно получить скорость вращения двигателя.

Именно для измерения скорости вращения двигателя и служит таходатчик в стиральной машине. Принцип действия, следующий. Допустим двигатель раскручивается и начинает вращать барабан, для того, чтобы активировать отжим, нужно увеличить количество оборотов двигателя до 800 об/мин.

Модуль управления отдает сигнал отдает команду на увеличение оборотов двигателя, но когда нужно прекращать поднимать обороты? Для этого и нужен тахогенератор, он постоянно отдает параметры оборотов двигателя и тем самым позволяет модулю управления принимать решения о скорости вращения мотора.

Симптомы неисправного таходатчика

Если в стиральной машине ломается таходатчик, то она начинает себя вести следующим образом. Т. к. количество оборотов не контролируется, то машинка начинает с неправильной скоростью вращать барабан.

Во время стирки обороты могут быть слишком большие, а во время отжима наоборот обороты не поднимаются. Машинка может вовсе не отжимать белье. Такие «глюки» свидетельствуют о том, что одна из причин их появления может быть таходатчик.

Чтобы проверить тахогенератор стиральной машины, нужно сначала добраться до него.

Данные симптомы могут быть не только из-за поломки таходатчика, а в следствии других неисправностей стиральных машин.

Таходатчик находится на задней части двигателя на валу. Для его проверки или замены необходимо будет снять двигатель, процедура эта подробна описана в статье по ремонту двигателя стиральной машины своими руками.

Как проверить таходатчик на стиральной машине

Для проверки тахогенератора необаятельно снимать его с двигателя, но сам двигатель придется снять со стиральной машины. Сначала нужно снять ремень с вала двигателя. Далее окрутите болты, крепящие мотор, вытащите двигатель наружу, предварительно отсоединив от него провода.

Чтобы проверить таходатчик на работоспособность проделайте следующее:

• Для начала отсоедините провода таходатчика от разъема, после чего замеряйте сопротивление на них. Для этого вам понадобится мультиметр, который нужно перевести в режим измерение сопротивления. Нормальное сопротивление тахогенератора должно составлять в районе 60 Ом. Кстати эту процедуру вы можете проделать не снимая двигатель со стиральной машины.
• Чтобы убедится, что тахогенератор работает и выдает ток при вращении двигателя, переключите мультиметр в режим измерения напряжения. Замеряя напряжение на выводах таходатчика крутите рукой двигатель. Напряжение должно подниматься. При вращении двигателя оно обычно составляет около 0,2 В.
• Если все хорошо проверьте болт крепления таходгенератора, очень часто он расслабляется и датчик начинает «глючить». Если он расслаблен подтяните его.

Если ваш тахогенератор не прошел эти тесты и болт его крепления был затянут, то пора его менять. Ломается таходатчик чаще всего по причине перегрузки стиральной машины.

Сам таходатчик выходит из строя крайне редко, ведь это довольно надежная деталь, поэтому проверьте все контакты его подключения, а также другие неисправности.

Для начала нам нужно снять таходатчик со стиральной машины. Для этого сначала нужно отсоединить разъемы таходатчика, если вы этого еще не сделали. Разъемы могут как просто выдергиваться, так и быть закреплены в общей колодки, откуда их нужно аккуратно вытащить.

С помощью тонкой шлицевой отвертки.Дальше необходимо снять крышку таходатчика, она обычно защелкивается. Крышки бывают металлические или пластиковые. Также крышка может идти вместе с тахогенератором и крепится с помощью болтов.

Откручиваем болты, которые крепят таходатчик и снимаем его.

Сборка происходит в обратном порядке. На видео ниже вы сможете увидеть, как снять двигатель со стиральной машины.
