Подшипник 6203
Содержание:
Как проверить IGBT транзистор мультиметром
Здравствуйте уважаемые посетители моего канала! В этом материале мы продолжаем с вами знакомиться с правилами проверки различных элементов электроники. И сегодня нашим героем станет IGBT транзистор.
За основу работы биполярных транзисторов с изолированным затвором взято использование n – канального МОП – транзистора небольшой мощности для коммутирования мощного биполярного транзистора. В данном устройстве получилось соединить все самое лучшее от биполярного и полевого транзисторов.
Биполярные транзисторы с изолированным затвором (БТИЗ) нашли самое широкое применение во многих современных электроприборах. Так, например, большинство современных сварочных аппаратов обязательно в своей конструкции имеют сборку из IGBT транзисторов.
Графически данный элемент изображается следующим образом.
Ну а теперь давайте от слов перейдем к делу и проверим мультиметром транзистор STGW45HF60WD.
Для начала нам нужно выяснить, где у элемента эмиттер, коллектор и затвор. Для этого открываем любой поисковик и ищем Datasheet на наш элемент.
После того как мы узнали назначение каждого вывода, можно приступать к проверке работоспособности. Для этого берем мультиметр и ставим регулятор на прозвонку и производим замер между затвором и эмиттером.
Тем самым мы проверим наш транзистор на возможный «коротыш». Если мультиметр показывает «1», значит все в норме и можно продолжать измерения, а если прибор покажет «ноль», то изделие неисправно.
Теперь щупами производим замер между затвором и коллектором, так же проверяя на возможное короткое замыкание.
Далее с помощью перемычки или любого металлического предмета перемыкаем вывода транзистора на пару секунд. Тем самым мы гарантировано закроем его.
После этого вновь берем мультиметр и «минус» (черный щуп) соединяем с коллектором, а «плюс» (красный щуп) с эмиттером. При этом на дисплее мультиметра вы увидите падение напряжения на внутреннем диоде.
Теперь меняем щупы местами и мультиметр должен показать «1». Это означает, что в транзисторе нет утечки и внутреннего замыкания.
Кроме этого вы можете собрать простенькую схему, с помощью которой вы так же гарантировано проверите работоспособность транзистора даже без проверочного оборудования.
Так если кнопка будет зажата, то лампочка будет гореть, а в отжатом положении нет.
Размеры и характеристики подшипника

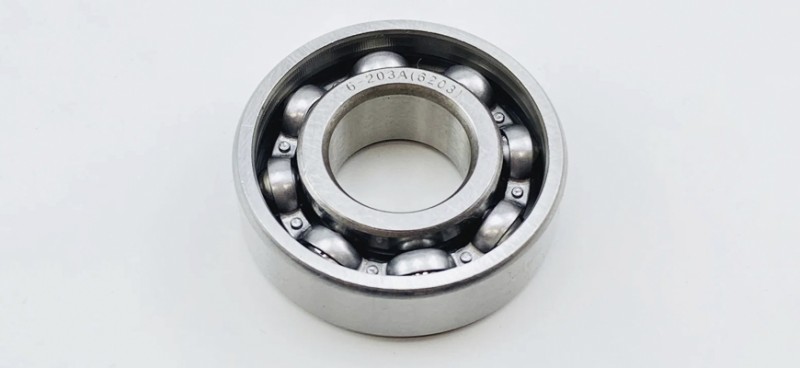

Основными элементами конструкции шарикоподшипника 6203 являются обоймы, выполненные в виде колец с проточками и узел тел качения, состоящий из шариков и сепаратора. Существуют закрытые модификации, их отличает одна или две заглушки узла тел качения.
Размеры подшипника 6203 не зависят от модификации или производителя и составляют 17х40х12 мм. Масса отдельных экземпляров может несущественно отличаться, но не превышает 0,06 кг.
Чертеж шарикового радиального однорядного подшипника
| Характеристика | Значение |
|---|---|
| Шариковый радиальный однорядный | |
| ГОСТ 520-2011 | 203 |
| ISO | 6203 |
| Выдерживает нагрузку | Радиальную |
| Наружный диаметр (D), мм | 40 |
| Внутренний диаметр (d), мм | 17 |
| Общая ширина (B), мм | 12 |
| Наружный диаметр внутреннего кольца, мм | 23.9 |
| Внутренний диаметр наружного кольца, мм | 33.5 |
| Вес, гр | 66 |
| Грузоподъемность статическая, H | 4750 |
| Грузоподъемность динамическая, H | 9560 |
| Частота вращения в смазке, об/мин | 18000 |
| Частота вращения в масле, об/мин | 21000 |
| Диаметр шарика, мм | 7.14 |
| Количество шариков, шт | 7 |
| Марка стали | ШХ-15 |

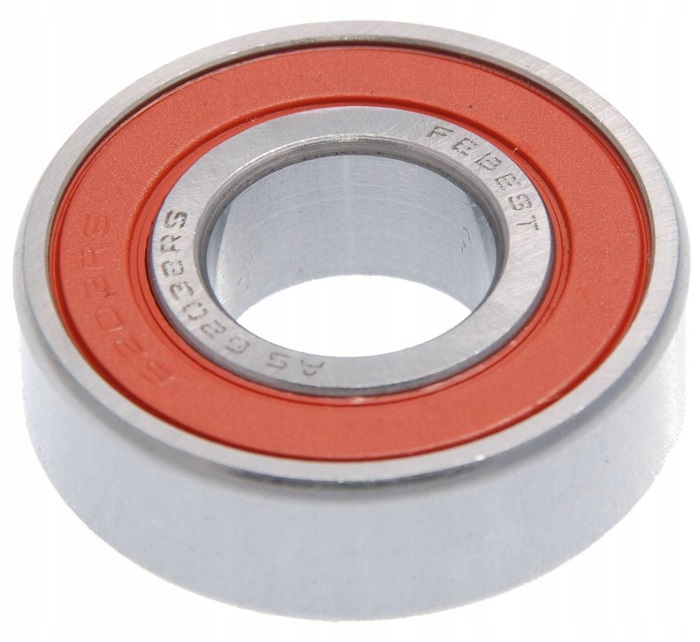

Заводскую маркировку можно найти на поверхности упаковки, в инструкции и непосредственно на подшипнике. Ее расшифровка в точности соответствует действующим стандартам. На примере односторонне закрытой модификации:
- 62 – однорядный шарикоподшипник средней серии;
- 03 – внутренний диаметр, деленный на 5.
- RS – контактное уплотнение с одной стороны.
- 2RS – контактное уплотнение с двух сторон.
Технические характеристики продукции разных заводов могут отличаться (особенно это касается изделий родом из азиатского региона). В среднем грузоподъемность качественного подшипника в статике составляет 4,5 кН. В динамике она возрастает до 9,5 кН.
Рабочую частоту определяют параметры используемой в агрегате смазки. В масле она достигает 20 000 оборотов в минуту. Пластичные материалы снижают данный показатель до 17 000 и ниже.
Большинство шарикоподшипников, которые поступают в продажу, изготовлены в нормальном (6-м) классе точности. При необходимости можно купить и более точную деталь.
Данная характеристика отображается в маркировке справа от базового обозначения. К примеру, 6203/P4. Чем это значение ниже, тем с более строгими допусками изготовлена деталь и тем выше ее стоимость.
THX203H схема блока питания
Электропитание
Главная Радиолюбителю Электропитание
Создание импульсного блока питания (ИБП) всегда связано с рядом сложностей:
- Правильный расчёт и самостоятельная намотка трансформатора.
- Подгон под нагрузку.
- И т.д.
И добавляется к этому всему схема управления источником питания.
Чтобы снизить сложность создания малогабаритных блоков питания (мощностью до 12 Вт), компания THX Micro Electronics предлагает свой ШИМ-контроллер THX203H. Это проверенное временем и очень простое решение на базе биполярных транзисторов.
Микросхема обладает хорошей эффективностью (пиковая мощность ИБП на базе THX203H может достигать 18 Вт), привычным и компактным корпусом, отличной функциональностью:
Диапазон рабочих температур – 0-70°C (пиковая — 125°).
Скважность – 57%.
Частота преобразования – 61 Гц.
Напряжение питания – 9 В (но не более 16 В).
Сила тока при переключении – не более 800 мА.
Встроенная защита от режима насыщения и от перегрузки.
Корпус — DIP-8.
Назначение выводов микросхемы обозначено на схеме ниже.
Рис. 1. Назначение выводов микросхемы
| Номер контакта | Обозначение | Назначение |
| 1 | OB | Контакт управления пусковым током |
| 2 | VCC | Питание |
| 3 | GND | Заземление |
| 4 | CT | Внешний колебательный контур / таймер (задаётся ёмкостью конденсатора) |
| 5 | FB | Обратная связь |
| 6 | IS | Управление током переключения |
| 7,8 | OC | Выход |
Для понимания логики работы можно привести структурную схему THX203H.
Рис. 2. Структурная схема THX203H
График работы микросхемы в открытом цикле работы (в нормальной фазе).
Рис. 3. График работы микросхемы в открытом цикле работы
Общий график.
Рис. 4. Общий график работы микросхемы
Блок питания на базе THX203H
Типовая схема включения, рекомендуемая производителем, выглядит следующим образом.
Рис. 5. Типовая схема включения
Так как микросхема проектировалась для конкретного исполнения малогабаритных импульсных БП, то в даташите (см. здесь) приводится весь перечень используемых элементов и их параметров, в том числе, это касается трансформатора — есть детальная информация о его характеристиках, которые можно использовать для самостоятельной намотки или для поиска готовых решений в магазинах.
Микросхема может быть применена в ремонте зарядных устройств для мобильных телефонов. Например, таких (в данном случае, модель ETA-U90EWE).
Рис. 6. Зарядное устройство ETA-U90EWE
Внутреннее устройство такого блока питания.
Рис. 7. Внутреннее устройство блока питания.
Штатная микросхема (ШИМ-контроллер) HT204 легко меняется на доступный аналог — THX203H (замена «один на один»).
Встретить микросхему можно и в других популярных устройствах, питающихся напряжением 5 В. Например, в маршрутизаторах D-Link DIR-300.
Рис. 8. Схема адаптера питания маршрутизатора
Или в DVD-плеерах BBK.
Рис. 9. Схема DVD-плеера BBK
