Простой гитарный комбик в корпусе старого «peavey». схема, печатка, сэмплы (восстановлено)

Темброблок низких и высоких частот

Эквалайзер — пассивная схема с характерным включением. Она вносит затухание чуть более 20 дб, что компенсируется достаточно большим усилением усилители мощности (40 дб вместо обычного 26 дб). Компоненты были подобраны для этой конкретной конструкции и характеристики можно увидеть на графике.

АЧХ темброблока НЧ-ВЧ

Конечно, частотный диапазон начинается чуть выше 100 Гц, но для гитары это нормально. Также можно сделать второй вход, без темброблока — напрямую на УНЧ. Конденсатор 470n следует подобрать по вашему вкусу: такое значение обеспечивает передачу полного диапазона, но за счет меньшего значения этой емкости ограничивает низкие тона, это дает больше мощности в верхнем диапазоне. Хорошо было бы поставить там фильтр низких частот, потому что спад всего 6 дб на октаву излишне нагружает динамик.

Сборка АС комбика

Наиболее важным элементом при изготовлении является выбор правильного «пакета» для используемых динамиков. Это влияет на окончательный звук АС. Неправильный выбор этих параметров приводит к тому, что громкоговоритель сам по себе издает странные звуки, имеет призвуки. После расчетов и практических изменений, пришло время столярных работ.

Тут использовался скошенный тип расположения из-за места использования — дом — чтобы динамик «говорил» непосредственно с исполнителем, а не с полом.
Применен комплект акустики для гитары на мощность 120 Вт, фото динамика вы видели выше.

Задняя часть была вырезана на 1/3 ширины из-за полуоткрытия колонки, в этом месте лучше всего звучит сетка настройки, вставленная в рамку.

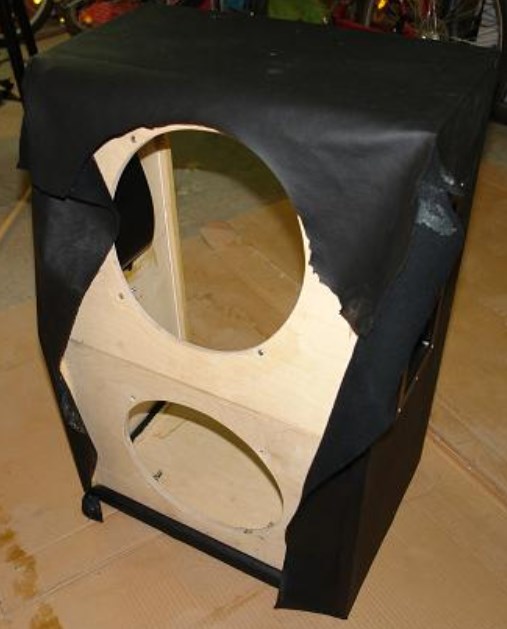

Обертывание колонки заняло весь день. Если хотите, можете использовать транспортные колесики или же резиновые ножки с подстраиваемой резьбой, чтобы выровнять их по полу. Динамики крепятся винтами М6 с самоконтрящимися шайбами, чтобы они не ослабли от вибрации.

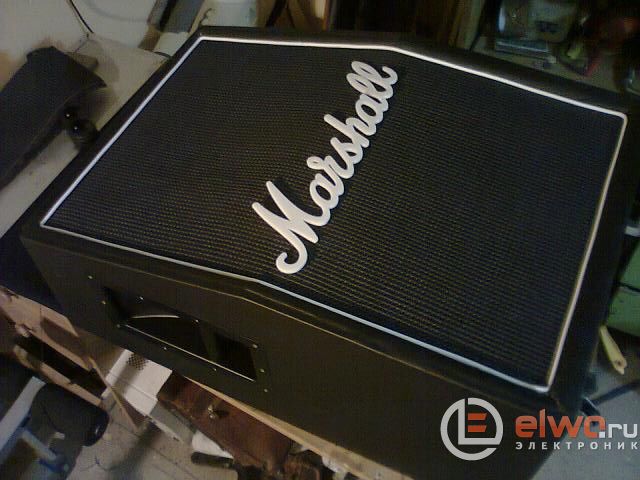

Внутри были приклеены и привинчены полосы 25×25 мм для придания жесткости конструкции против сильных вибраций. Для эстетической отделки передняя часть была сделана из дерева, так называемая четверть круга, вырезанная по размеру. Центр был покрашен матовой черной акриловой краской, затем подрезаны все отделочные материалы и теперь можно вкрутить динамики. Конкретные размеры не указаны, так как они вытекают из расчетов и типа используемых динамиков. После сборки вот окончательные фотографии работы.

Соединять динамики между собой внутри колонки можно разными способами:

1. МОНО 16 Ом / 120 Вт (подключить динамики последовательно 8х2 Ом = 16 Ом)
2. МОНО 4 Ом / 120 Вт (подключить динамики параллельно 8/2 Ом = 4 Ома)
3. STEREO 2 по 8 Ом на 60 Вт, для этого используем переключатель на задней панели моно / стерео.

Блок питания УНЧ

   Силовой трансформатор должен быть тороидальный для лучшей производительности и минимума помех. Усилитель предназначен для максимально питания +/-35В, и это значение не должен быть превышено. Трансформатор должен быть рассчитан на 25-0-25 вольт, и не более того. Меньше — нормально, если полных 100 Вт не нужно. Мощность трансформатора должна быть 150VA (3 A тока вторички). Более 250VA — это излишество. Используйте хорошего качества электролиты фильтра БП, поскольку они будут подвергнуты нагрузкам по току и температуре. Ток диодного мостового выпрямителя должен быть 35 A. Тип крепления — на шасси с термопастой.

   Все предохранители должны быть такими, как указано по схеме — не поддавайтесь искушению использовать более мощные. Входные и выходные соединения показаны на рисунке.

   Гнёзда Preamp out и power amp in позволяют вставлять в звуковой тракт эффекты, такие как сжатие, реверберация, цифровые эффекты и другие. Выход предварительного усилителя подключен так, что предусилитель сигнала могут быть извлечены без отключения усилителя мощности, поэтому может быть использован для прямой подачи звука. Это особенно полезно для баса. Выход предусилителя выход может быть использован и для другого усилителя мощности.

Лучший гитарный усилитель

В музыкальном магазине вам могут представить множество типов и марок усилителей на выбор. Каждый музыкант выбирает для себя подходящий гитарный усилитель, исходя из своих вкусов. Рейтинг лучших марок и моделей включает в себя:

Комбо Blackstar ID:Core Stereo 10. Он отличается стереозвучанием, тремя вариантами мощности, несколькими эффектами и встроенным тюнером. Это достаточно бюджетная модель, которая по качеству сравнима с более дорогими аналогами.
Peavey Vypyr VIP 3 – полупрофессиональный комбоусилитель, который подойдет для реализации любых идей. Они изготовлен по последнему слову цифровой техники и получил высокие оценки не только от музыкантов, но и от специалистов по звуку

Ламповый Marshall C5-01, который, несмотря на свою небольшую мощность, выдает качественный и громкий звук.
Fender Mustang III V2 – мобильный вариант, подходящий для использования в небольших помещениях и репетиций в домашних условиях.
Roland CUBE Lite с возможностью играть дома в наушниках, что очень важно, если вы живете в городе и не имеете комнаты со звукоизоляцией.

Все усилители в этом рейтинге относятся к типу комбо и подходят для начинающих и любителей. Среди ассортимента магазинов вы можете найти и другие достойные варианты. Современные усилители шагнули далеко вперед по качеству звука и имеют большое количество полезных функций.

Как правильно выбрать комбик для акустической гитары?

Комбик для акустической гитары играет важную роль в подаче звука. Идеален он тогда, когда гитарному звучанию необходима дополнительная обработка эффектами и уровнем громкости. Чтобы сделать выбор приспособления, нужно проанализировать ряд характеристик.

Многоканальные и микрофонные разъемы

Важно, чтоб усилитель был оснащен входом Mic/line, а лучше будет, если их несколько. Разъемы XLR/Jack позволяют смешивать в динамике звук, подающийся с музыкального инструмента, и голос, подающийся с микрофона

Наличие нескольких линейных входов помогает смешиванию звуков нескольких звукоснимателей разных тембров. В этой ситуации на выходе получится богатый звук.

Фантомное питание

Если планируется использовать усилитель с конденсаторным микрофоном, то здесь фантомное питание — важная составляющая. Конденсаторным микрофонам нужно питание в 48V, которое обеспечивает фантомное. Поддерживается работоспособность мембраны, которая издает звук. Без него можно обойтись, но придется использовать динамический микрофон, который выдает звук на порядок ниже.

Габариты

Качество звучания также зависит от габаритов комбика. Усилители маленького размера не выдают бас нужного качества. В маленьких установках нет разгона баса. Иметь дома комбик небольшого размера — практично, но от его размера зависит звучание. При выборе усилителя учитывайте этот момент.

Контроль связи

При выборе комбика необходимо учитывать момент фидбека. Обратный сигнал, который находится в звукоснимателе, может навредить акустической гитаре. В момент передачи из деки на звукосниматель сохранившийся ранее сигнал может заглушить последующий. Некоторые производители акустические комбоусилители снабжают системой подавления такого явления.

Аккумуляторная батарея

Наличие данной составляющей позволит играть на улице в течение четырех часов. Здесь стоит отметить, что наличие аккумулятора значительно увеличит вес аппаратуры. Аккумуляторная батарея также имеет свой срок службы, который в будущем потребует замену. Аккумулятор никак не влияет на работоспособность приспособления от сети.

Эффекты

В основном игра на акустическом инструменте не требует дополнительных эффектов. В некоторых композициях она является неотъемлемой составляющей. Во всех современных усилителях имеются процессоры эффектов.

Принципиальная схема преампа

Конденсаторы С2, С3, С4, С6 рассчитаны на напряжение, не ниже анодного, лучше всего взять с запасом, вольт на 400. Переменный резистор Р1 регулирует уровень перегруза, а Р2 – громкость. Ёмкость конденсатора С2 определяет уровень низких частот, чем больше ёмкость – тем больше «низов». Поэтому, с этим конденсатором можно поэкспериментировать, ставя разные номиналы.

Выбор лампы – основной фактор, влияющий на звук примочки. В схеме используется импортный двойной триод 12АХ7, достать который далеко не всегда представляется возможным. Однако, можно использовать и советские лампы, например, 6Н1П, 6Н2П, 6Н4П, 6Н5П, 6Н6П, 6Н23П, которые, порой, продаются за копейки. Каждая лампа даёт свой уникальный звук, поэтому стоит попробовать поочерёдно ставить разные. Не понравился звук с одной – понравится с другой.

Несколько слов о питании. Питание накала – 6,3 вольта, ток зависит от лампы. Предпочтительнее для накала использовать постоянное напряжение, во избежание появления постороннего фона. Питание анодов ламп, по схеме, 120 вольт, однако, с ним можно поэкспериментировать, ведь от этого напряжение в немалой степени зависит звук. Для лампы 6Н1П, например, его смело можно увеличивать до 250, а вот для 6Н23П, наоборот, оно не должно превышать 100 вольт.

В качестве источника высокого напряжения можно взять анодный трансформатор, либо же два небольших низковольтных трансформатора и организовать «перевёртыш», когда один трансформатор работает в качестве понижающего, а второй подключается к нему своей вторичной обмоткой. Таким образом, на выходе второго трансформатора будет высокое напряжение, которое остаётся только выпрямить и сгладить. Другой вариант – использовать импульсный DC-DC преобразователь, тогда анодное напряжение можно будет легко регулировать. Те, у кого завалялось много диодов и конденсаторов, могут собрать умножитель и подключить его к низковольтному трансформатору, это ещё один способ получить высокое напряжение.

Готовую схему обязательно следует поместить в металлический корпус для удобства использования и защиты от внешних наводок

При этом очень важно соблюдать правильную разводку земли, минус самой схемы, минусы разъёмов jack, а также корпус должны подключаться к минусу питания в одной точке, иначе возможно самопроизвольное появление шумов, которые так не любят гитаристы. Файл с печатной платой тут

Удачной сборки! Автор – Дмитрий С.

   Обсудить статью ЛАМПОВЫЙ ПРЕДУСИЛИТЕЛЬ ДЛЯ ГИТАРЫ

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Михаил Соловьев (-=Sm()kE=-)
Чебоксары
Список всех статей

Профиль -=Sm()kE=-

Работаю в Relpro Industrial Group в направлении производства реле и выпрямительных систем. Начальник, инженер, технолог, монтажник и специалист по применению в одном лице, хотя, к счастью, почти всегда есть кому меня заменить в вопросах монтажа и инженерии 🙂

Фото корпуса УНЧ

Самодельный комбик с питанием от аккумуляторов

Корпус сделан из доски толщиной 10 мм. Выглядят лучше, чем фанера, не говоря о плитах МДФ и им подобных. Небольшой размер — 20х20х15 мм. Все это покрашено тонким слоем так называемого «бархатного» лака. Вокруг плиты используются экранирование алюминиевой фольгой, к которой подключены также корпуса потенциометров. Перед привинчиванием динамика накладываем на него тонкую ткань, которую потом подрезаем. Сзади находится обычное гнездо аудио входа, там же выведено питание для БП. Выключатель питания находится в регуляторе громкости.

↑ TOMATO guitar preamp

▼Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

▼Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Чертеж исправленной печатной платы гитарного преампа Tomato

27-12-2016 Исправлены все замеченные на сегодня недостатки.

Печатку переделал точно по схеме, исправил включение R7+C4 и добавил R5+C3, кому не нужно — поставьте перемычку.+ Поставлен на место резистор R*, соответствующий резистору 330К на схеме. Нужен он вам или нет — решайте сами.+ R2 поставлен на место.+ Немного оптимизировано расположение элементов.В архиве печатка v. 2016-12 в Sprint Layout 6.0 + схема: ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Вадим (kuziamich)
Украина, Харьков
Список всех статей

Профиль kuziamich

электроника и музыка 🙂

Питание комбика

Теоретически TDA7052 может на одной зарядке АКБ работать до 3-х часов. На м/с закреплён маленький радиатор, который ограничивает снижение мощности от роста температуры. Температура не поднимается с ним более чем до 40 градусов (при 8 Ом динамике радиатор не нужен).

Из-за отсутствия автоматического отключения питания (литиевые аккумуляторы нельзя разряжать ниже 2,5 В) установлен простой индикатор, состоящий из стабилитроны и светодиода. Светодиод перестает светиться в тот момент, когда в элементах остается остаток энергии, но еще в приличном для них напряжении 3 В. Для зарядки следует использовать фирменные зарядные устройства или схемы, собранные своими руками, коих в Сети полно. Но учтите, что с литиевыми батареями не шутят, их короткое замыкание, если они незащищенные, вызывает взрыв. Их нельзя использовать для питания схем, лишенных предохранителей. Банки должны бы в паре, то есть из одной серии. Бесплатным источником хороших банок являются неисправные аккумуляторы от ноутбуков. Как правило, там шесть элементов, причем почти всегда сели не более двух.

Как подключить комбик?

Чтобы подключить акустическую гитару к комбику, необходимо осуществить следующее:

1. В нижней части гитары находим соответствующий разъем. Берем шнур и подключаем в разъем.
2. Второй конец шнура подключаем к усилителю.

1. Затем регулируем нужный уровень громкости, а также соотношение высоких, низких и средних частот.
2. Можно приступать к музицированию.

Чтобы подключить акустику к усилителю используют штатные звукосниматели, которые располагаются в деке музыкального инструмента. Если таковые отсутствуют, используют звукосниматели, которые по необходимости можно устанавливать на корпус гитары. Еще одним способом подключения к комбику является микрофон, который также можно использовать в качестве звукоснимателя.

Определитесь с целью

Обдумайте, для чего вам нужен комбик. Для дома, для игры в том или ином исполнительском составе, для репетиций, концертов, выступлений в небольших помещениях. В соответствии с задачами подбирайте мощность усилителя.

Обратите внимание, что «лампы» той же мощности, что и другие виды комбо, звучат ярче и громче. Для занятий дома подойдет компактное устройство мощностью в 10-15 Вт

Для репетиций, в зависимости от площади помещения и состава исполнителей, берите комбик от 30 Вт. Для концертных выступлений – от 50 Вт

Для занятий дома подойдет компактное устройство мощностью в 10-15 Вт. Для репетиций, в зависимости от площади помещения и состава исполнителей, берите комбик от 30 Вт. Для концертных выступлений – от 50 Вт.

Принято считать, что для комфортной совместной игры комбик бас-гитариста должен быть примерно в 2 раза мощнее усилителя электрогитариста.
