Варикап

Диодные мосты

Для питания радиоаппаратуры часто используют мостовые выпрямители. Начертание тажой схемы соединения диодов (квадрат, стороны которого образованы символами диодов) давно уже стало общепринятым, поэтому для обозначения таких выпрямителей стали иополикшать упрощенный символ — квадрат с  символом одного диода внутри (рис. 3).

Рис. 3. Обозначение диодного моста.

В зависимости от значения выпрямленного напряжения каждое плечо моста может состоять из одного, двух и более диодов. Полярность выпрямленного напряжения на схемах не указивают так как ее однозначно определяет аимвол диода внутри квадрата.

Мосты конструктивно  объединенные в одном корпусе, изображают отдельно показивая принадлежность к одному изделию в позиционном обозначены. Рядом с позиционным обозначением диодов, как и всех других полупроводниковых приборов, как правило, указывают их тип.

На основе символа диода построены условные обозначения полупроводниковых диодов с особыми свойствами

Для получения нужного символа используют специальные знаки, изВбражаемые либо на самом базовом символе, либо в непосредственной близости от него, а чтобы акцентировать внимание на некоторых из них, базовый символ помещают в круг — условное обозначение корпуса полупроводникового прибора

Конструкция

Внутренняя структура варикапа.

Обычно варикапы изготавливаются по планарно-эпитаксиальной технологии, позволяющей оптимизировать электрические параметры прибора. На пластине сильнолегированного низкоомного полупроводника (обычно с n-типом проводимости, обозначается n+) выращивается высокоомная плёнка низколегированного полупроводника n-типа. C помощью диффузии акцепторной примеси на поверхности эпитаксиального слоя формируется низкоомный анодный слой p-типа.

Боковая поверхность структуры для защиты выходящего на поверхность p-n-перехода и увеличения обратного пробойного напряжения покрывается легкоплавким стеклом.

Принцип работы варикапа

Изменение толщины барьерного обеднённого слоя вблизи p-n-перехода при изменении обратного напряжения, приложенного к структуре.

Типичная вольт-фарадная характеристика варикапа.

При отсутствии внешнего приложенного к электродам напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле, возникновение которого обусловлено контактной разностью потенциалов между полупроводниками p-типа и n-типа. Нормальный режим работы варикапа — с обратным смещением. Если к диоду приложить обратное напряжение (то есть катод должен иметь положительный потенциал относительно анода), то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, то есть слой полупроводника, лишенный носителей заряда и по сути являющийся диэлектриком. При увеличении обратного напряжения толщина обеднённого слоя увеличивается. Это можно представить в виде плоского конденсатора, в котором обкладками служат необеднённые зоны полупроводника и с переменной толщиной слоя диэлектрика.

В соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено толщиной базы, далее которой толщина обеднённого слоя увеличиваться не может, по достижении этого минимума ёмкости с ростом обратного напряжения ёмкость не изменяется. Другой ограничивающий фактор управляемого снижения ёмкости — электрический лавинный пробой обеднённого слоя.

Так как при изменении обратного напряжения толщина диэлектрика (обеднённого слоя) изменяется в широких пределах, для характеристики изменения ёмкости варикапа от приложенного напряжения применяют динамическую Cd{\displaystyle C_{d}} или дифференциальную ёмкость — ёмкость для малого изменения напряжения на приборе (малосигнальный параметр). Динамическая емкость определяется как:

Cd(U)=dQdU,{\displaystyle C_{d}(U)=dQ/dU,}

где dQ{\displaystyle dQ} — приращение электрического заряда конденсатора;

dU{\displaystyle dU} — приращение напряжения.

Дифференциальная ёмкость согласно ГОСТ Р 52002-2003 — это динамическая ёмкость для очень медленного изменения напряжения.

Зависимость динамической ёмкости от напряжения называется вольт-фарадной характеристикой и для варикапа приближённо описывается функцией:

Cd(U)=C(1+UU)n,{\displaystyle C_{d}(U)={\frac {C_{0}}{(1+U/U_{0})^{n}}},}

где C{\displaystyle C_{0}} — динамическая ёмкость прибора при нулевом напряжении;

U{\displaystyle U} — приложенное обратное напряжение;

U{\displaystyle U_{0}} — некоторая константа, имеющая размерность напряжения и приближённо равная прямому напряжению p-n-перехода, при небольших прямых токах, для кремниевого прибора около 0,55 В;

n{\displaystyle n} — показатель, характеризующий величину градиента концентрации легирующей примеси в p-n-переходе, для переходов с плавным, например, линейным изменением концентрации n≈,33{\displaystyle n\approx 0,33}, для резких переходов n≈,5{\displaystyle n\approx 0,5}, для переходов со ступенчатым легированием n{\displaystyle n} может достигать 2.

Тиристоры

На основе базового символа диода построены и условные обозначения тиристоров (от греческого thyra — дверь и английского (resi)stor — резистор). Это диоды, представляющие собой чередующиеся слои кремния с электропроводностью типов р и п. Таких слоев в тиристоре четыре, т. е. он имеет три р-п перехода (структура р-п-р-п).

Тиристоры нашли широкое применение в различных регуляторах переменного напряжения, в релаксационных генераторах, коммутирующих устройствах и т. д.

Рис. 7. Тиристор и его обозначение на принципиальных схемах.

Тиристоры с выводами только от крайних слоев структуры называют динисторимн и обозначают символом диода, перечеркнутым отрезком линии, паралельной черточке-катоду (рис 7,а). Такой же прием использован и при построении обозначения симметричного динистора (рис.  7, б), проводящего ток (после включения) в обоих направлениях.

Тиристоры с дополнительным (третьим) выводом (от одного из внутрених слоен структуры) называют тринисторами. Управление по катоду в обозначении этих приборов показывают ломаной линией, присоединенной к символу катода (рис. 7,в), по аноду — линией, продолжающей одну из сторон треугольника, символизирующего анод (рис. 7,г).

Условное обозначение симметричного (двунаправленного) трииистора получают из символа симметричного динистора добавлением третьего вывода (рис. 7,(5).

Маркировка диодов

Маркировка полупроводниковых диодов, рассчитанных на сравнительно небольшие токи (до 10 А) состоит из шести буквенных и цифровых элементов:

• первый элемент обозначает исходный материал: К или 2 – кремний; Г или 1 – германий; А или 3 – арсенид галлия.
• второй буквенный элемент обозначает тип прибора: Д – диоды выпрямительные; А – сверхвысокочастотные диоды; В – варикапы; И – туннельные диоды; С – стабилитроны; Л – светодиоды.
• третий, четвертый, пятый элементы – цифры, характеризующие некоторые электрические параметры прибора, в частности мощность рассеяния.
• шестой элемент – буква (от А до Я), обозначающая последовательность разработки.

Полупроводниковые диоды, рассчитанные на токи от 10 А до 2000 А и более часто называют силовыми неуправляемыми вентилями и маркируют буквой В (вентиль), после которой проставляется число, указывающее значение прямого номинального тока. В качестве силовых, в основном используют кремниевые диоды, которые делятся на группы, классы и подклассы.

Таблица маркировки диодов.

Вместо понятия напряжения пробоя U_пр. обычно используют понятие U_заг.( напряжение загиба ВАХ), так как напряжение пробоя всегда чуть больше напряжения загиба. Напряжение загиба – это максимальное напряжение цепи, которое выдерживает вентиль не пробиваясь. Класс диода (вентиля) определяют по значению допустимого напряжения отношением. Допустимое напряжение – это максимальное напряжение цепи, в которую может быть поставлен данный вентиль. Т.е. для определения класса вентиля в значении допустимого напряжения мысленно убирают две последние цифры, тогда оставшееся число показывает класс вентиля. Класс вентиля показывает количество сотен Вольт допустимого напряжения.

Допустимое напряжение принимается для обычных диодов равным половине напряжения загиба, а для лавинных диодов 0.7 U_заг. Пример. Если напряжение загиба обычного вентиля составляет 850 В, то допустимое напряжение – 425В, т.е. класс вентиля – 4. По назначению диоды разделяются на следующие:

• выпрямительные диоды (как разновидность выпрямительных – силовые), которые предназначены для выпрямления переменного тока низкой частоты (рис. 8.3, а). В качестве выпрямительных диодов используют плоскостные диоды, допускающие большие выпрямительные токи;
• высокочастотные диоды, предназначенные для выпрямления переменного тока в широком диапазоне частот, а также для детектирования. В качестве высокочастотных диодов применяют диоды точечной конструкции;
• импульсные диоды, которые применяют в схемах генерирования и усиления импульсов микросекундного и наносекундного диапазонов;
• туннельные диоды (рис. 8.3, в), применяемые в качестве усилителей и генераторов высокочастотных колебаний;
• светодиоды (рис. 8.3, е), которые используют в качестве световой индикации наличия тока и которые имеют разные цвета свечения;
• стабилитроны (рис. 8.3, б), предназначенные для стабилизации уровня напряжения при изменениях значения протекающего через них тока;
• варикапы (рис. 8.3, г) – полупроводниковые диоды, емкость которых можно изменять в широких пределах;
• фотодиоды (рис. 8.3, д), которые являются источниками тока, преобразующими световую энергию в электрическую, причем сила тока пропорциональна освещенности фотодиода.

Первый элемент (цифра или буква) обозначает исходный полупроводниковый материал, второй (буква) — подкласс приборов, третий (цифра) — основные функциональные возможности прибора, четвертый — число, обозначающее порядковый номер разработки, пятый элемент — буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.

Маркировка диодов

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение.

Условное обозначение диода (анод и катод) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+».

На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип. При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 1).

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 1). Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

Рис. 1. Нанесение цветового кода на диоды.

Таблица 1 Цветовая маркировка полупроводниковых диодов.

Тип диода	Цвет кольца (к), точки (т)
со стороны катоде (в середине корпуса)	со стороны анода
Д2Б Д2В Д2Д Д2Е Д2Ж Д2И		Белая т. Оранжевая т Голубая т. Зеленая т. Черная т. Красная т.
Д9Б Д9В Д9Г Д9Д Д9Е Д9Ж Д9И Д9К Д9Л	Красная т. Оранжевая т. Желтая т. Белая т. Голубая т. Зеленая и голубая т. Две желтые т. Две белые т. Две зеленые т.	Красная т.
КД102А КД102Б	Желтая т. Оранжевая т.	Зеленая т. Синяя т.
КД103А КД103Б		Синяя т. Желтая т.
КД105А КД105Б КД105В КД105Г	Белая или желтая полоса на торце корпуса	Зеленая т. Красная т. Белая или желтая т.
КД106 КД209А* КД209Б КД209В КД209Г	Метка черного, зеленого или желтого цвета	Белая т. Черная т. Зеленая т.

* Цвет корпуса коричневый.

Тип диода	Цвет кольца (к), точки (т)
со стороны катода (в середине корпуса}	со стороны анода
КД226А КД226Б КД226В КД226Г КД226Д КД226Е		Оранжевое к. Красное к. Зеленое к. Желтое к. Белое к. Голубое к.
КД243А КД243Б КД243В КД243Г КД243Д КД243Е КД243Ж	Фиолетовое к. Оранжевое к. Красное к. Зеленое к. Желтое к. Белое к. Голубое к.
КД510А	Одно широкое и два узких зеленых к.
2Д510А	Одно широкое и одно узкое зеленое к.
КД521А		1 шир + 2 узкие
КД521Б		Синие полосы
КД521В		Желтые полосы
КД522А	Одно узкое черное к.	Одно широкое
КД522Б	Два узких черных к.	Черное кольцо
КД522В	Три узких черных к.	+ тип диода

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Конструкция

Внутренняя структура варикапа.

Обычно варикапы изготавливаются по планарно-эпитаксиальной технологии, позволяющей оптимизировать электрические параметры прибора. На пластине сильнолегированного низкоомного полупроводника (обычно с n-типом проводимости, обозначается n+) выращивается высокоомная плёнка низколегированного полупроводника n-типа. C помощью диффузии акцепторной примеси на поверхности эпитаксиального слоя формируется низкоомный анодный слой p-типа.

Боковая поверхность структуры для защиты выходящего на поверхность p-n-перехода и увеличения обратного пробойного напряжения покрывается легкоплавким стеклом.

Основные электрические и эксплуатационные параметры

• Общая ёмкость — ёмкость, измеренная между выводами варикапа при заданном обратном напряжении.
• Коэффициент перекрытия по ёмкости — отношение ёмкостей при двух заданных значениях обратного напряжения на варикапе.
• Добротность — отношение реактивного сопротивления варикапа на заданной частоте к сопротивлению потерь при заданном значении ёмкости или обратного напряжения.
• Постоянный обратный ток — постоянный ток, ток утечки, протекающий через варикап при заданном обратном напряжении.
• Максимально допустимое постоянное обратное напряжение.
• Максимально допустимая рассеиваемая мощность.
• Температурные коэффициенты ёмкости и добротности — отношение относительного изменения ёмкости (добротности) варикапа к вызвавшему его абсолютному изменению температуры. В общем случае сами эти коэффициенты зависят от значения обратного напряжения, приложенного к варикапу.
• Предельная частота варикапа — значение частоты, на которой реактивная составляющая проводимости варикапа становится равной активной составляющей. Измерение предельной частоты производится при конкретных заданных обратном напряжении и температуре, которые, в свою очередь, зависят от типа варикапа.

Конструкция

Внутренняя структура варикапа.

Обычно варикапы изготавливаются по планарно-эпитаксиальной технологии, позволяющей оптимизировать электрические параметры прибора. На пластине сильнолегированного низкоомного полупроводника (обычно с n-типом проводимости, обозначается n+) выращивается высокоомная плёнка низколегированного полупроводника n-типа. C помощью диффузии акцепторной примеси на поверхности эпитаксиального слоя формируется низкоомный анодный слой p-типа.

Боковая поверхность структуры для защиты выходящего на поверхность p-n-перехода и увеличения обратного пробойного напряжения покрывается легкоплавким стеклом.

Принцип работы варикапа

Изменение толщины барьерного обеднённого слоя вблизи p-n-перехода при изменении обратного напряжения, приложенного к структуре.

Типичная вольт-фарадная характеристика варикапа.

При отсутствии внешнего приложенного к электродам напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле, возникновение которого обусловлено контактной разностью потенциалов между полупроводниками p-типа и n-типа. Нормальный режим работы варикапа — с обратным смещением. Если к диоду приложить обратное напряжение (то есть катод должен иметь положительный потенциал относительно анода), то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, то есть слой полупроводника, лишенный носителей заряда и по сути являющийся диэлектриком. При увеличении обратного напряжения толщина обеднённого слоя увеличивается. Это можно представить в виде плоского конденсатора, в котором обкладками служат необеднённые зоны полупроводника и с переменной толщиной слоя диэлектрика.

В соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено толщиной базы, далее которой толщина обеднённого слоя увеличиваться не может, по достижении этого минимума ёмкости с ростом обратного напряжения ёмкость не изменяется. Другой ограничивающий фактор управляемого снижения ёмкости — электрический лавинный пробой обеднённого слоя.

Так как при изменении обратного напряжения толщина диэлектрика (обеднённого слоя) изменяется в широких пределах, для характеристики изменения ёмкости варикапа от приложенного напряжения применяют динамическую Cd{\displaystyle C_{d}} или дифференциальную ёмкость — ёмкость для малого изменения напряжения на приборе (малосигнальный параметр). Динамическая емкость определяется как:

Cd(U)=dQdU,{\displaystyle C_{d}(U)=dQ/dU,}

где dQ{\displaystyle dQ} — приращение электрического заряда конденсатора;

dU{\displaystyle dU} — приращение напряжения.

Дифференциальная ёмкость согласно ГОСТ Р 52002-2003 — это динамическая ёмкость для очень медленного изменения напряжения.

Зависимость динамической ёмкости от напряжения называется вольт-фарадной характеристикой и для варикапа приближённо описывается функцией:

Cd(U)=C(1+UU)n,{\displaystyle C_{d}(U)={\frac {C_{0}}{(1+U/U_{0})^{n}}},}

где C{\displaystyle C_{0}} — динамическая ёмкость прибора при нулевом напряжении;

U{\displaystyle U} — приложенное обратное напряжение;

U{\displaystyle U_{0}} — некоторая константа, имеющая размерность напряжения и приближённо равная прямому напряжению p-n-перехода, при небольших прямых токах, для кремниевого прибора около 0,55 В;

n{\displaystyle n} — показатель, характеризующий величину градиента концентрации легирующей примеси в p-n-переходе, для переходов с плавным, например, линейным изменением концентрации n≈,33{\displaystyle n\approx 0,33}, для резких переходов n≈,5{\displaystyle n\approx 0,5}, для переходов со ступенчатым легированием n{\displaystyle n} может достигать 2.

Принцип работы варикапа

Изменение толщины барьерного обеднённого слоя вблизи p-n-перехода при изменении обратного напряжения, приложенного к структуре.

Типичная вольт-фарадная характеристика варикапа.

При отсутствии внешнего приложенного к электродам напряжения в p-n-переходе существуют потенциальный барьер и внутреннее электрическое поле, возникновение которого обусловлено контактной разностью потенциалов между полупроводниками p-типа и n-типа. Нормальный режим работы варикапа — с обратным смещением. Если к диоду приложить обратное напряжение (то есть катод должен иметь положительный потенциал относительно анода), то высота этого потенциального барьера увеличится. Внешнее обратное напряжение отталкивает электроны в глубь n-области, в результате чего происходит расширение обеднённой области p-n-перехода, то есть слой полупроводника, лишенный носителей заряда и по сути являющийся диэлектриком. При увеличении обратного напряжения толщина обеднённого слоя увеличивается. Это можно представить в виде плоского конденсатора, в котором обкладками служат необеднённые зоны полупроводника и с переменной толщиной слоя диэлектрика.

В соответствии с формулой для ёмкости плоского конденсатора, с ростом расстояния между обкладками (вызванной ростом значения обратного напряжения) ёмкость p-n-перехода будет уменьшаться. Это уменьшение ограничено толщиной базы, далее которой толщина обеднённого слоя увеличиваться не может, по достижении этого минимума ёмкости с ростом обратного напряжения ёмкость не изменяется. Другой ограничивающий фактор управляемого снижения ёмкости — электрический лавинный пробой обеднённого слоя.

Так как при изменении обратного напряжения толщина диэлектрика (обеднённого слоя) изменяется в широких пределах, для характеристики изменения ёмкости варикапа от приложенного напряжения применяют динамическую Cd{\displaystyle C_{d}} или дифференциальную ёмкость — ёмкость для малого изменения напряжения на приборе (малосигнальный параметр). Динамическая емкость определяется как:

Cd(U)=dQdU,{\displaystyle C_{d}(U)=dQ/dU,}

где dQ{\displaystyle dQ} — приращение электрического заряда конденсатора;

dU{\displaystyle dU} — приращение напряжения.

Дифференциальная ёмкость согласно ГОСТ Р 52002-2003 — это динамическая ёмкость для очень медленного изменения напряжения.

Зависимость динамической ёмкости от напряжения называется вольт-фарадной характеристикой и для варикапа приближённо описывается функцией:

Cd(U)=C(1+UU)n,{\displaystyle C_{d}(U)={\frac {C_{0}}{(1+U/U_{0})^{n}}},}

где C{\displaystyle C_{0}} — динамическая ёмкость прибора при нулевом напряжении;

U{\displaystyle U} — приложенное обратное напряжение;

U{\displaystyle U_{0}} — некоторая константа, имеющая размерность напряжения и приближённо равная прямому напряжению p-n-перехода, при небольших прямых токах, для кремниевого прибора около 0,55 В;

n{\displaystyle n} — показатель, характеризующий величину градиента концентрации легирующей примеси в p-n-переходе, для переходов с плавным, например, линейным изменением концентрации n≈,33{\displaystyle n\approx 0,33}, для резких переходов n≈,5{\displaystyle n\approx 0,5}, для переходов со ступенчатым легированием n{\displaystyle n} может достигать 2.

Практическая часть

1) Снятие вольтамперной характеристики

Рисунок 3 Электрическая принципиальная схема для снятия вольт амперной характеристики стабилитрона

Тут приведена полярность для обратной ветви характеристики, для снятия прямой ветви соответственно изменить полярность питания и подключения измерительных приборов.

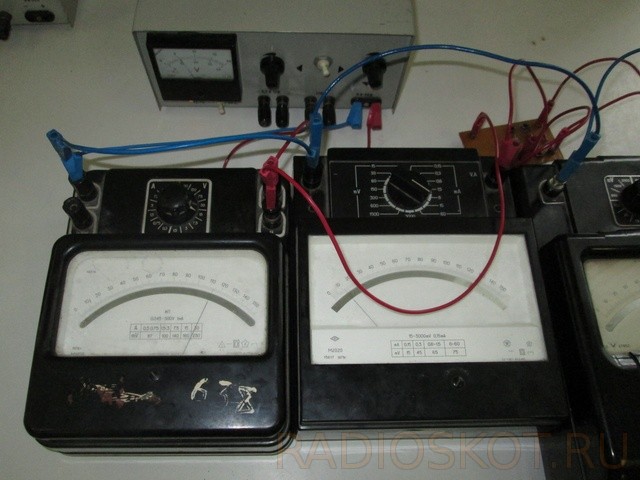

Соберём схему по рисунку 3. Для снятия вольтамперной характеристики стабилитрона вначале изменяют прямое, а затем обратное напряжение, подводимое к диоду, и следят за изменениями тока в цепи. Для построения характеристики достаточно снять 5-6 показаний приборов для прямой и 8-10 показаний для обратной ветви характеристики. Особенно тщательно следует снимать характеристику на участке стабилизации, так как здесь в широком диапазоне изменения тока диода напряжение Uст меняется незначительно. Данные наблюдений записывают в таблицу I= f (U)

2) Построение вольтамперной характеристики

График вольтамперной характеристики кремниевого стабилитрона строят по результатам таблицы. Примерный вид вольтамперной характеристики показан на рисунке 4.

Рисунок 4 Примерный вид вольтамперной характеристики

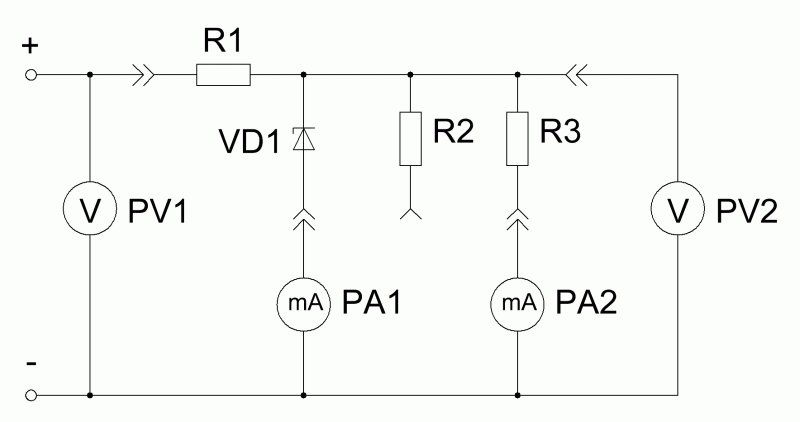

Рисунок 5 Электрическая принципиальная схема для исследования параметрического стабилизатора

Схема для исследования параметрического стабилизатора показана на рисунке 5. Поочередно осуществляется подключение нагрузочных резисторов R2 или R3 с разными сопротивлениями, тем самым изменяется нагрузочный ток.

Порядок выполнения работы

1. Подключить к схеме для исследования параметрического стабилизатора измерительную аппаратуру и источник питания. Подготовить приборы для измерения соответствующих параметров.
2. Рассчитать по известным параметрам схемы коэффициент стабилизации напряжения Кст стабилизатора.
3. Определить экспериментально и записать в таблицу коэффициент стабилизации напряжения при изменениях входного напряжения от 25 до 30 В для обоих нагрузочных резисторов. Для чего установить входное напряжение стабилизатора с точностью до 0,05 В. Затем увеличив входное напряжение до 30 В снова измерить входное напряжение. По результатам измерений, записанных в таблицу,  по формуле (6) определить искомый коэффициент стабилизации, сравнив с расчётами, сделанными в п.2, учитывая, что они могут отличаться на 20-30%.
4. Определить расчётно-экспериментальным путём минимальное и максимальное сопротивление балластного резистора. Для определения сопротивление балластного резистора по формулам (4) необходимо измерить минимальное и максимальное значения нагрузочного тока, определённое при любом входном напряжении от 25 до 30 В. В качестве напряжения Uст принять значение напряжения Uн из таблицы, округляя его до 0,1 долей вольта.
5. Определение коэффициента стабилизации.

Используемый в лабораторной работе стабилитрон Д814Б и резисторы (балластное сопротивление R1 МЛТ-2 510 Ом, нагрузочные резисторы R2 МЛТ-1 1 кОм и R3 МЛТ-0,5 3 кОм) закреплены на плате из одностороннего фольгированного стеклотекстолита.

Первая часть лабораторной работы состоит в снятии прямой и обратной ветвей вольтамперной характеристики стабилитрона

Во второй части на основе стабилитрона собирается простейший параметрический стабилизатор.

Меняя напряжение на входе стабилизатора, можно убедиться, что напряжение на нагрузке (резистор R2 или R3) изменяться практически не будет. Аналогично переключая резисторы R2 или R3 можно удостовериться, что изменение сопротивления нагрузки также не приводит к значительным колебаниям напряжения на ней.

Здесь были использованы сокращения материала в теоретической части, полную версию работы прочитайте тут. Специально для radioskot.ru — Denev

   Обсудить статью СТАБИЛИТРОНЫ

Сфера использования

В настоящее время в транзисторных микропередатчиках и радиомикрофонах широкое распространение получили схемотехнические решения модуляторов, в которых в процессе модуляции в соответствии с мгновенным значением уровня модулирующего сигнала изменяются параметры и режимы работы активного элемента ВЧ-генератора, то есть биполярного или полевого транзистора.

Отдельную группу составляют схемы модуляторов с использованием варикапов, изменение емкости которых по закону модулирующего сигнала приводит к соответствующему изменению параметров селективного элемента, то есть резонансного контура. В связи с ограниченным объемом данной книги в следующих разделах будут рассмотрены лишь некоторые из наиболее популярных схемотехнических решений модуляторов ВЧ-сигнала LC-генераторов, применяемые при разработке миниатюрных транзисторных радиопередающих устройств.

Старая система обозначений

В соответствии с системой обозначений, разработанной до 1964 г., сокращенное обозначение диодов состояло из двух или трех элементов.

Первый элемент буквенный, Д — диод.

Второй элемент — номер, соответствующий типу диода: 1…100 — точечные германиевые, 101…200— точечные кремниевые, 201…300 — плоскостные кремниевые, 801…900 — стабилитроны, 901…950 — варикапы, 1001…1100 — выпрямительные столбы. Третий элемент — буква, указывающая разновидность прибора. Этот элемент может отсутствовать, если разновидностей диода нет.

В настоящее время существует система обозначений, соответствующая ГОСТ 10862-72. В новой, как и в старой системе, принято следующее разделение на группы по предельной (граничной) частоте усиления (передачи тока ) на:

• низкочастотные НЧ (до 3 МГц),
• средней частоты СЧ (от 3 до 30 МГц),
• высокочастотные ВЧ (свыше 30 МГц),
• сверхвысокочастотные СВЧ;

По рассеиваемой мощности:

• маломощные (до 0,3 Вт),
• средней мощности (от 0,3 до 1,5 Вт),
• большой (свыше 1,5 Вт) мощности.

Диоды иностранных производителей

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

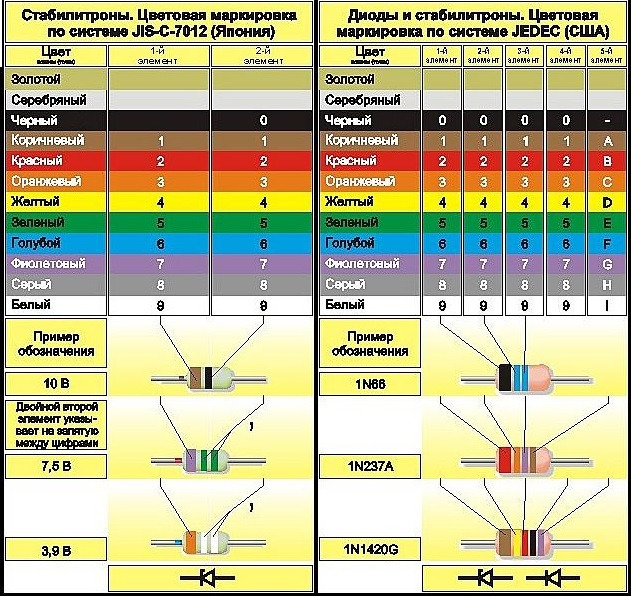

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.
