Зарядка рассвет 2 инструкция. зарядные устройства (для авто). выбираем зарядное устройство. отзывы. как заряжать аккумулятор зарядным устройством

Схема зарядного автомата для 12В АКБ

Принципиальная схема автоматического автомобильного ЗУ

Рисунок платы автоматического автомобильного ЗУ

Основа схемы — микроконтроллер AtMega16. Перемещение по меню осуществляется кнопками «влево», «вправо», «выбор». Кнопкой «ресет» осуществляется выход из любого режима работы ЗУ в главное меню. Основные параметры зарядных алгоритмов можно настроить под конкретный аккумулятор, для этого в меню есть два настраиваемых профиля. Настроенные параметры сохраняются в энергонезависимой памяти.

Чтобы попасть в меню настроек нужно выбрать любой из профилей, нажать кнопку «выбор», выбрать «установки», «параметры профиля», профиль П1 или П2. Выбрав нужный параметр, нажимаем «выбор». Стрелки «влево» или «вправо» сменятся на стрелки «вверх» или «вниз», что означает готовность параметра к изменению. Выбираем нужное значение кнопками «влево» или «вправо», подтверждаем кнопкой «выбор». На дисплее появится надпись «Сохранено», что обозначает запись значения в EEPROM. Более подробно о настройке читайте на форуме.

Читать дальше: Как удалить царапины на пластике авто

Управление основными процессами возложено на микроконтроллер. В его память записывается управляющая программа, в которой и заложены все алгоритмы. Управление блоком питания осуществляется с помощью ШИМ с вывода PD7 МК и простейшего ЦАП на элементах R4, C9, R7, C11. Измерение напряжения АКБ и зарядного тока осуществляется средствами самого микроконтроллера — встроенным АЦП и управляемым дифференциальным усилителем. Напряжение АКБ на вход АЦП подается с делителя R10 R11.

Зарядный и разрядный ток измеряются следующим образом. Падение напряжения с измерительного резистора R8 через делители R5 R6 R10 R11 подается на усилительный каскад, который находится внутри МК и подключен к выводам PA2, PA3. Коэффициент его усиления устанавливается программно, в зависимости от измеряемого тока. Для токов меньше 1А коэффициент усиления (КУ) задается равным 200, для токов выше 1А КУ=10. Вся информация выводится на ЖКИ, подключенный к портам РВ1-РВ7 по четырёхпроводной шине.

Защита от переполюсовки выполнена на транзисторе Т1, сигнализация неправильного подключения — на элементах VD1, EP1, R13. При включении зарядного устройства в сеть транзистор Т1 закрыт низким уровнем с порта РС5, и АКБ отключена от зарядного устройства. Подключается она только при выборе в меню типа АКБ и режима работы ЗУ. Этим обеспечивается также отсутствие искрения при подключении батареи. При попытке подключить аккумулятор в неправильной полярности сработает зуммер ЕР1 и красный светодиод VD1, сигнализируя о возможной аварии.

В процессе заряда постоянно контролируется зарядный ток. Если он станет равным нулю (сняли клеммы с АКБ), устройство автоматически переходит в главное меню, останавливая заряд и отключая батарею. Транзистор Т2 и резистор R12 образуют разрядную цепь, которая участвует в зарядно-разрядном цикле десульфатирующего заряда и в режиме теста АКБ. Ток разряда 0.01С задается с помощью ШИМ с порта PD5. Кулер автоматически выключается, когда ток заряда падает ниже 1,8А. Управляет кулером порт PD4 и транзистор VT1.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Знаю что достал уже всякими разными зарядными, но я не мог не повторить улучшенную копию тиристорной зарядки для автомобильных аккумуляторов. Доработка этой схемы дает возможность больше не следить за состоянием заряженности АКБ, так же обеспечивает защиту от переполюсовки, а так же сохраняет старые параметры

Слева в розовой рамке представлена уже давно известная схема фазоимпульсного регулятора тока, подробней о преимуществах этой схемы можно почитать Тиристорное зарядное устройство

В правой части схемы представлен ограничитель напряжения автомобильного аккумулятора. Смысл этой доработки заключается в том, что бы при достижении на аккумуляторе напряжения 14,4В, напряжение с этой части схемы блокировала подачу импульсов на левую часть схемы через транзистор Q3 и зарядка завершается.

Схему я выложил такой как нашел, лиж на печатной плате изменил немного номиналы делителя с подстроечником

Вот такая печатная плата у меня получилась в проекте SprintLayout

Скачать печатную плату зарядного для автомобильного аккумулятора Прочитайте Получить пароль от архива

На плате изменился делитель с подстроечником, как выше говорил, а так же добавил еще один резистор для переключения напряжений между 14,4В-15,2В. Это напряжение 15,2В необходим для зарядки кальциевых автомобильных аккумуляторов

На плате три светодиодных индикатора: Питание, АКБ подключен, Переполюсовка. Первые два рекомендую поставить зеленые, третий светодиод красный. Переменный резистор регулятора тока устанавливается на печатную плату, тиристор и диодный мост вынес на радиатор.

Зарядное устройство «;Рассвет-2»;

Время зарядки зависит от емкости батареи и степени ее разряженности. Распространенная ошибка автолюбителей в том, что заботиться об аккумуляторе они начинают тогда, когда автомобиль уже нельзя завести. Известно, что в городском цикле езды часто пользуются стартером, и за период коротких поездок генератор не успевает зарядить аккумуляторную батарею полностью.

При разрядке батареи на пластины осаживается из электролита белый налет. Это нормальный процесс сульфатация. И если своевременно начать заряжать аккумуляторную батарею, то происходит ее восстановление. Но если мы допустили глубокую разрядку, налет кристаллизуется, и зарядка не обеспечит очищение пластин батареи, емкость аккумулятора резко уменьшится.

Именно поэтому необходимо практически ежедневно дозаряжать батарею. Это значит очищать пластины и держать аккумулятор в идеальном, рабочем состоянии, надолго продлевая его бесперебойный срок эксплуатации. Предпусковой режим обеспечивается благодаря микропроцессору, которым оснащено зарядное устройство Кедр АВТО После этого автоматическая система зарядного устройства подает повышенный ток. Этот режим незаменим в случаях, когда зарядить аккумулятор нужно максимально быстро.

Устройство имеет надежную защиту от перегрузки, неправильного подключения и короткого замыкания зажимов аккумуляторного шнура. Если батарея полностью разряжена, то необходимо снять клеммы аккумулятора. Через 30 мин. Устройство работает только совместно с аккумуляторной батареей. Лампочка, подключенная к зажимам аккумуляторного шнура, гореть не будет.

Устройство зарядное 1 шт. Паспорт 1 шт. Индивидуальная потребительская тара 1 шт. Запрещается: — разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой; — эксплуатировать устройство при наличии повреждений сетевого шнура; — эксплуатировать в условиях повышенной влажности, а также в условиях агрессивных сред; — эксплуатировать зарядное устройство вблизи источников открытого огня или других источников теплового излучения; — эксплуатировать устройство с закрытыми вентиляционными отверстиями.

Процесс зарядки аккумуляторных батарей должен проводиться в хорошо проветриваемом помещении. Все работы по отсоединению или подключению аккумуляторной батареи к устройству должны проводиться при отключенном сетевом напряжении. Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна.

Для этого необходимо измерить напряжение на клеммах. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке. Подключить зажимы зарядного устройства к клеммам аккумуляторной батареи, соблюдая полярность. По окончании зарядки устройство автоматически переходит в режим подзарядки малым током — ток заряда уменьшается до минимального значения. Устройство начинает работать в предпусковом режиме зарядки повышенным током до 10 А в течение 5 минут, после чего переходит в автоматический режим непрерывной зарядки.

В случае отказа устройства в период гарантийного срока обращайтесь в организацию, продавшую устройство, либо на предприятие-изготовитель. Адрес предприятия-изготовителя: Россия, , г. Томск, ул. Герцена, Срок службы изделия составляет 5 лет со дня изготовления при соблюдении условий хранения, транспортирования и эксплуатации. По окончании срока службы устройство необходимо проверить на предприятии-изготовителе.

Зарядное устройство соответствует техническим условиям ТУ и признано годным для эксплуатации. Инструкция пользователя. Зарядные устройства Кулонd, Кулонd инструкция пользователя.

Важная информация для автолюбителя, который хочет, чтоб его аккумулятор работал долго. Давайте разберем химию процесса При разрядке батареи на пластины осаживается из электролита белый налет. В устройстве имеются световые индикаторы, соответствующие режимам работы. Устройство предназначено для работы внутри помещения.

Извлечь устройство из упаковочной тары. Подключить вилку сетевого шнура питания к сети переменного тока с напряжением В.

Зарядное устройство зу 2 инструкция по применению | Авто Брянск

Перейти к контенту

Зарядное устройство предназначено для зарядки аккумуляторов напряжением 12 В, ёмкостью до 60 Ач.

Технические данные устройства зарядного «Заряд-2»:

Напряжение питания. 220 В.

Потребляемая мощность . 120 Вт.

Максимальный зарядный ток . 6,3 А.

Рисунок 2.30. Внешний вид устройства зарядного ЗАРЯД-2

На лицевой панели устройства зарядного «Заряд-2» расположены (см. рис. 2.30):

1 — амперметр М1001М, для контроля зарядного тока;

2 — светодиод, сигнализирующий о включении устройства в сеть;

3 — переключатель режимов (SA2) «12-6»;

4 — ручка переключателя SA1, для регулировки тока заряда;

5 — предохранитель F2.

На задней части корпуса, устройства установлен предохранитель F1, а так же отверстия для выхода сетевого шнура и кабелей с контактными зажимами «+» и «—», для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Подготовка к работе и порядок работы с изделием, указания по технике безопасности, аналогичны выпрямителю для зарядки аккумуляторов «ВА-2».

Рисунок 2.31. Принципиальная схема устройства зарядного ЗАРЯД-2

Напряжения на выводах X1 и Х2 в зависимости от положения переключателя SA1:

Общие сведения

Устройство зapядное УЗС-П-6/12-6,3 УХЛ 3.1 «Рассвет-2» предназначено для заряда и подзаряда aккумулятopных бaтapeй легковых автомобилей и мотоциклов.

Зapядное устройство Рассвет-2 производит заряд стабилизированным током в любом из двух режимов:

В ручном — заряд 6 В и 12 В свинцово-кислотных aккумулятopных бaтapeй. В автоматическом — заряд и подзаряд 12 В свинцово-кислотных aккумулятopных бaтapeй.

Устройство зapядное «Рассвет-2» имеет электронную защиту от короткого замыкания на его выходе и ошибочного (по полярности) подключения к клеммам бaтapeи.

Кроме того «Рассвет-2» позволяет определить степень заряженности aккумулятopной бaтapeи, исправность АKБ, полярность клемм бaтapeи при отсутствии на них маркировки.

Зapядное устройство УЗ-12-6 УХЛ3.1 «Рассвет-2М» предназначено для заряда и подзаряда исправных кислотных aккумулятopных бaтapeй легковых автомобилей с номинальным напряжением 12В и емкостью 40-75 А*ч.

Устройство обеспечивает заряд aккумулятopных бaтapeй в режиме, близком к режиму «постоянного напряжения»,что обеспечивает их сохранность и долговечность. Зapядное устройство «Рассвет-2М» имеет защиту электрических цепей от короткого замыкания.

Описание зу рассвет-2

Зарядное устройство Рассвет-2 для автоаккумуляторов изготовлено в виде отдельного блока, закрытого корпусом от попадания непогоды и влаги. На основании корпуса крепятся силовой трансформатор, мощные управляющие тиристоры на радиаторах, плата стабилизации тока заряда и управления тиристорами, клеммы для подсоединения заряжаемого АКБ и выключатель питания. В качестве мощных регулирующих элементов применены тиристоры работающие в ключевом режиме.

Технические характеристики зapядных устройств «РАССВЕТ-2» и «РАССВЕТ-2М»

Номинальное напряжение питания, В

Частота, Гц

Номинальное напряжение заряжаемых АKБ, В

Зapядный ток в режиме «4А max», А — максимальный— минимальный

Зapядный ток в режиме «6А max», А — максимальный

— минимальный

Номинальное значение тока, А

Регулировка величины тока плавная, в диапазоне, А

Рабочий диапазон температур

Габаритные размеры, мм

Масса, кг

Расход электроэнергии, кВт.ч, не более

5.1.3. Под крышкой 12 установлен предохранитель. Крышка 12 крепится к корпусу 1 винтом. Для обеспечения доступа к предохранителю при его замене необходимо снять крышку 12.Примечание. Ввиду непрерывного совершенствования конструкции УЗ возможны несущественные отличим в изделии от описанного выше.5.2. Проверка работоспособности:5.2.1 Для проверки работоспособности УЗ необходимо: 1) установить ручку 5 в крайнее левое положение; 2) нажать кнопку 3—ручной режим работы. 3) подключить шнур питания 9 к сети, при этом должен светиться индикатор сети 6; 4) подсоединить к зажимам И автомобильную 12 В лампу мощностью 21 Вт (21 кд);5) нажать кнопку «Контроль» 4 и, не отпуская ее, повернуть ручку 5 по часовой стрелке, при этом лампа и индикатор тока 7 должны светиться. При отжатой кнопке 3 — автоматический режим работы — свечение лампы будет пульсирующим.6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ6.1. После хранения УЗ на холоде или после перевозки в зимних условиях перед включением в сеть выдержите его при температуре воздуха помещения в течение 4 часов.

1 схема умного ЗУ

Посмотрите на картинке принципиальную схему умного зарядного устройства. Приспособление необходимо для подключения к свинцово-кислотным аккумуляторам, имеющим емкость — 45 ампер в час или больше. Подключают такой вид аппарата не только к аккумуляторам, что ежедневно используются, но также к дежурным или находящимся в резерве. Это довольно бюджетная версия оборудования. В ней не предусмотрен индикатор, а микроконтроллер можно купить самый дешевый.

Если имеется необходимый опыт, то трансформатор собирается своими руками. Нет необходимости устанавливать также и звуковые сигналы оповещения — если аккумулятор подключится неправильно, то загоревшаяся лампочка разряда будет уведомлять об ошибке. На оборудование необходимо поставить импульсный блок питания на 12 вольт — 10 ампер.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

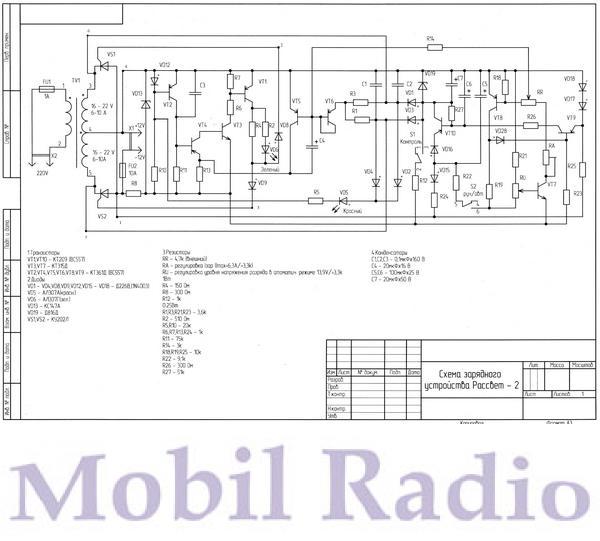

ПРИНЦИПИАЛЬНАЯ СХЕМА ЗУ РАССВЕТ-2

В разделе на вопрос Как правильно зарядить Аккамулятор от зарядного устройства «Рассвет 2» ? заданный автором Inkvizitor
лучший ответ это Емкость аккумулятора смотрите и делите на 10 получается ток заряда!Тобишь 60 а/ч значит ток 6 ампер, а вообще чем медленней тем лучше, обычно хорошо заряжать на 2 амперахArtoriuSГуру(4073)Автоматике я не верю, лучше посчитать сколько времени нужно на зарядку такой емкости на таком токе и просто проследить!)Например 60 а/ч на 2А это 30 часов, если есть такой вариант столько ждать, то лучше так, а автоматика она сначала сильный ток дает, а потом понижает потихоньку и в конце зарядки опять сильный, получается просто побыстрее, а насколько эффективно это эксперименты ставить нужно! =)

Ответ от Алексей Золотов
до заката…. два))

Ответ от Андрей Костин
В атоматическом режиме ток заряда сам уменьшается и будет 0 когда акб заряжен, начальный ток выставить на 4-5А. В ручном режиме надо самому постепенно уменьшать силу тока (правильный цикл 4-5А — 10мин, 3А — 30мин 2А — 2-3часа 1А 1час итого 4-5часов приполностью разряженном акб)

Ответ от Александр Чипизубов
А что.можно зарядить не правильно? Если акб 12 в.выпримитель 12в и в перёд.а если по 1 а.будеш 6 лет заряжать.

Ответ от Евгений Мамонов

Конструктивно зарядное устройство (ЗУ) изготовлено в виде отдельного блока, закрытого корпусом от попадания непогоды и влаги. На основании корпуса крепятся силовой трансформатор, vощные управляющие тиристоры на радиаторах, плата стабилизации тока заряда и управления тиристорами, клеммы для подсоединения заряжаемого аккумулятора проводами, сечением не менее 2,5 мм 2 («+» на корпусе) и выключатель питания.Схема представлена на рис. 1.

Плата управления и стабилизации установлена на передней панели корпуса таким образом, чтобы кнопки переключателей режима заряда — «Ручной — автоматический» и включения заряда попадали в специально прорезанный паз и легко переключались. Так же на переднюю панель выведены ручной регулятор тока заряда (Rp). Схема платы управления представлена на рис. 2.

Спецификация комплектующих деталей (на болгарском языке, но по-моему все понятно и перевода не требует).

1. Транзистори:


а/ VT1 и VT10 = КТ209 или ВС557б/ VT3 и VT7 = КТ315Дв/ VT2, VT4, VT5, VT6, VT8 и VT9 = КТ361Д или ВС557

Диоди:

а/ VD13 = KC147 /ценер/б/ VD19 = Д816Д /ценер/в/ VD5 = светодиод, руски, /червен/г/ VD6 = светодиод, руски, /зелен/д/ VS1 и VS2 = КУ202Ле/ VD1-VD4, VD8, VD9, VD12, VD15-VD18 = Д226В или 1N4003

Съпротивления /резистори/:

а/ Rp /потенциометър външен/ = 4,7kб/ Ra /тример-потенциометър за силата на зарядния ток, Imax=6,3 A/ = 3,3kв/ Ru /тример-потенциометър за долната граница на разряд при автом. цикъл 13,9V/ = 3,3kг/ резисторы 1Вт:R4 = 150ом, 1W;R8 = 300ом, 1W;R12 = 1k, 1W

д/ Съпротивления 0,25W:

R1, R3, R21, R23 = 3,6k;R2 = 510ом;R5, R10 = 20k;R6, R7, R13, R24 = 1к;R11 = 75k;R14 = 3k;R18, R19, R25 = 10k;R22 = 9,1k;R26 = 300омR27 = 51k;

Кондензатори

C1, C2, C3 = 0,1 µF, 160 VС4 = 20 µF, 16 V;C5, C6 = 100 µF, 25 V;C7 = 20 µF, 50 V

Рис. 3.

А вид платы со стороны разводки на рис.4.

Рис. 4.

В качестве силового трансформатора может быть применен любой мощность 180-250 Вт, выдающий переменное напряжение ~16…22 В и расчитанный на ток 6…10 А.

В заключении хотелось бы сказать несколько слов о высокой надежности схемы — т. к. в качестве мощных регулирующих элементов применены тиристоры работающие в ключевом режиме.

Рассказ владельца Лада 21093i — электрика и электроника. На дворе минус. Индикатор заряда аккума просит зарядки. Не удивительно, что после простоя 2 суток на ~ -7, я не завелся. Ну, речь не об этом. Есть такое ЗУ «Рассвет-2», не нашел инфы о том, должна ли кнопка «контроль» быть нажатой. Так вот, тем кто столкнется с тем же вопросом: -кнопка не нажим…

Лада 2109 YNWA › Бортжурнал › Аккумулятор и зарядное устройство Рассвет-2

Старый Оскол, Россия

Индикатор заряда аккума просит зарядки.

Не удивительно, что после простоя 2 суток на

Ну, речь не об этом.

Есть такое ЗУ «Рассвет-2»
, не нашел инфы о том, должна ли кнопка «контроль» быть нажатой.

Так вот, тем кто столкнется с тем же вопросом:

Кнопка не нажимается и не должна нажиматься.

Включайте авто режим и забудьте о подсчетах времени и силы тока.

ЗУ заряжает импульсами, индикатор снова зеленый, плотность в норме.

Рассвет 2 зарядное устройство, схема зарядного устройства рассвет 2 инструкция.

Не тратьте время на поиски в других местах! Второй раз кряду удача вам выпала, Михаил Хрисанфович Полиция носом землю роет Шестеро ни за чих сгорели! Со второй попытки Клёст поднялся на ноги Плечо, бок, бедро, колено вся левая часть тела превратилась в сплошной ушиб ru festimaru PocketBook Aqua FestimaRu Мониторинг объявлений T Зарядное устройство прилагается Подарочный пакет отдам бесплатноСтанет отличным подарком Предустановленные сервисы Drорbох и Книги по еmаil позволят передавать книги на устройство без необходимости подключения к ПК ru wwwjoomcom Двойной порты адаптера Splitter, в для наушников Джек Aux T Он поддерживает зарядки и аудио вывод одновременно, можно функции Вы можете использовать адаптер для любой системы iphone и ios, хай тек чипсы, импортные материалы для обеспечения безопасной зарядки скорость Медь проволока ядро предлагает ru wwwkimovilcom Nokia Цена, характеристики и где купить T И добавьте устройства в Ваш профиль, оцените и прокомментируйте Ваши мобильные телефоны Стандартная характеристика мобильного устройства Большинство из них доступны с более продвинутых приложений камеры ru.

Оценок: Да,это хорошо,продолжал Квинси,словно Энди согласился.

Схема 100% рабочего ЗУ на 12 вольт

Посмотрите на картинке на схему ЗУ на 12 В. Оборудование предназначается для зарядки автомобильных аккумуляторов с напряжением 14,5 Вольт. Максимальный ток, получаемый при заряде составляет 6 А. Но аппарат также подходит и для других аккумуляторов – литий-ионных, поскольку напряжение и выходной ток можно отрегулировать. Все основные компоненты для сборки устройства можно найти на сайте Aliexpress.

1. dc-dc понижающий преобразователь.
2. Амперметр.
3. Диодный мост КВРС 5010.
4. Концентраторы 2200 мкФ на 50 вольт.
5. трансформатор ТС 180-2.
6. Предохранители.
7. Вилка для подключения к сети.
8. «Крокодилы» для подключения клемм.
9. Радиатор для диодного моста.

Трансформатор используется любой, по собственному усмотрению Главное, чтобы его мощность была не ниже 150 Вт (при зарядном токе в 6 А). Необходимо установить на оборудование толстые и короткие провода. Диодный мост фиксируется на большом радиаторе.
