Режимы работы устройства

Микросхема 555 обладает тремя режимами работы:

1. Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
2. Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
3. Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.

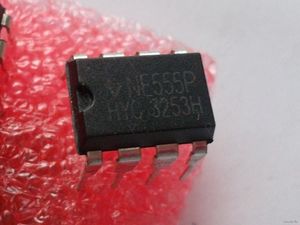

Аналоги микросхемы NE555

Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.

Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.

В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).

Корпус / Упаковка / Маркировка

Технические характеристики схемы

Микросхема 555, графическое изображение которой представлено ниже, включает в себя 20 транзисторов. На блок-схеме устройства находятся 3 резистора с сопротивлением 5кОм. Отсюда и название прибора «555».

Основными техническими характеристиками изделия являются:

• напряжение питания 4,5-18В;
• максимальный показатель тока на выходе 200 мА;
• потребляемая энергия составляет до 206 мА.

Если его рассмотреть на выход, то это цифровое устройство. Он может находиться в двух положениях — низком (0В) и высоком ( от 4,5 до 15 В). В зависимости от блока питания может показатель достигать и 18 В.

История разработки и модификации

Летом 1970 года США находились в экономическом кризисе. Микроэлектронная компания Signetics сократила половину персонала. Среди уволенных оказался и схемотехник Ганс Камензинд, разрабатывавший на Signetics микросхемы ФАПЧ. Камензинд продолжил работу над аналоговыми схемами у себя в гараже. Вначале он отладил схему интегрального ГУН с частотой, не зависевшей от напряжения питания. Схема ФАПЧ, впоследствии выпускавшаяся под именем NE566, содержала все структурные блоки будущего таймера 555 — делитель напряжения, компараторы, триггер и аналоговый ключ. Она вырабатывала колебания треугольной формы, амплитуда которых была задана внутренним делителем, а частота — внешней частотозадающей RC-цепью.

Камензинд сумел продать разработку бывшему работодателю, а затем предложил доработать ИС 566, превратив её в  — генератор одиночных импульсов. Идея встретила сопротивление: оппоненты полагали, что дешёвый интегральный таймер подорвёт сложившийся рынок операционных усилителей и стабилитронов, и только благодаря вмешательству руководителя продаж Арта Фьюри проект получил одобрение. Фьюри и придумал ему название NE555 (NE — префикс Signetics). Долгое время Камензинду не удавалось упаковать схему в дешёвый восьмивыводной корпус — модифицированный 556 получался девятивыводной. Решением стала замена встроенного генератора стабильного тока, заряжавшего времязадающий конденсатор, на обычный резистор. В микросхеме ГУН такая замена была недопустимой, в микросхеме таймера она оказалась оправданной. Ещё пять месяцев заняла подготовка отлаженной на макете схемы к производству. За это время сотрудники Signetics, ушедшие к конкурентам вместе с разработкой Камензинда, успели запустить её в серию, но с началом продаж настоящего NE555 отказались от этого проекта. По настоянию Фьюри NE555 продавался по беспрецедентно низкой для своего времени стартовой цене в 75 центов — в 1971 году никто из конкурентов не был готов к соперничеству на такой отметке. Микросхема содержала 23 транзистора, 16 резисторов и 2 диода.

По мере удешевления производства выпуск 555 освоили и конкуренты. Российскими аналогами таймеров типа 555 являются КР1006ВИ1, КР1008ВИ1 и КР1087ВИ2. КР1087ВИ3 — сдвоенный таймер (аналог 556); КР1087ВИ1 — счетверённый таймер (аналог 558). Следует заметить, что таймер КР1006ВИ1 по своей логике работы имеет одно отличие от прототипа NE555, а именно вход останова R отечественной микросхемы имеет приоритет над входом запуска S, тогда как у других микросхем — наоборот. Данное обстоятельство не отражено в официальной документации к микросхеме КР1006ВИ1 и потому нередко становилось причиной проблем у неискушённых радиолюбителей. К счастью, в большинстве конструкций, где используется таймер, приоритеты входов R и S не играют роли. Также выпускаются различные экономичные модификации таймера, выполненные по КМОП-технологии, например это микросхемы ICM7555IPA, GLC555 и их отечественный аналог КР1441ВИ1. Первую КМОП-версию начали выпускать ещё в 1970-е годы на Intersil.

Схемы включения ne555

Сама по себе данная микросхема это как бы «незавершенное» изделие с возможностью реализации на нем двух режимов эксплуатации — таймера запуска (моностабильный) и генератора одиночных импульсов (мультивибратора). Чтобы заставить её функционировать в одном из них, необходима небольшая доработка. Для этого межу контактами 1 и 8 добавляется RC-цепочка (она же времязадающая), для которой заранее подбираются резистор и конденсатор. Их значения будут задавать необходимую частоту и периодичность прямоугольных сигналов «включения/выключения» на выходе микросхемы после подачи на неё питания. Для повышения точности в работе и избегания влияния внешних помех 5 пин (контроль) рекомендовано шунтировать ёмкостью, величина которой должна быть не более 0,1 мкФ.

Моностабильный режим

Рассмотрим принцип работы в режиме таймера.  Для его реализации необходимы дополнительные элементы — один резистор R_t и пара ёмкостей. После подачи питания, на третьей ножке относительно земли будет около 0В. Времязадающий конденсатор С_t полностью разряжен и в таком состоянии схема может находиться достаточно долго, пока на контакт 2 (запуск) не поступит положительный сигнал. Его величина должна быть в три раза меньшей питающего напряжения (Ucc/3).

После подачи сигнала на контакт 2 (запуск), на выходе микросхемы появляется напряжение аналогичное питающему (высокий уровень). Его длительность зависит от времени заряда С_t до уровня 2/3 от Ucc через резистор R_t. Как только это произойдет, выходное напряжение снизится практически до 0В и С_t разрядится.

Важным моментом в этой схеме является то, что после её включения, любые воздействия на контакт 2 (запуск) больше не будут вилять на высокий уровень на выходе. Но его все же можно сбросить, если подать сигнал на четвертую ножку (сброс). Временной интервал выходного импульса (Т) рассчитывается по формуле T=1.1*R_t*C_t.

Режим мультивибратора

В режиме мультивибратора микросхема ne555 выдает серию прямоугольных сигналов, периодичность которых также определяются значениями времязадающей RC-цепочки. Как видно из рисунка ниже, конструкция немного изменена и в неё добавлено еще одно сопротивление. Контакт 7 (разряд) физически соединен между резисторами Ra и Rb, но логически он отключен внутри универсального таймера.

После подачи питания на микросхему, на 3 пине (выходе) появится высокий уровень относительно земли, а конденсатор С_t начинает заряжается через R_a и R_b. Как только С_t достигнет заряда 2/3 от величины питающего напряжения, схема переключится и на её выходе будет около 0В. При этом включится контакт 7 (разряд) и через резистор R_b будет разряжаться С_t.

После того как конденсатор C_t разрядится на 1/3 схема снова переключится, и на её выходе появится высокий уровень. Разъединится контакт 7 (разряд) и C_t начнет опять заряжаться через R_a и R_b. Результатом такой работы станет серия прямоугольных импульсов, длительность которых будет определяться величинами элементов R_a, R_b и С_t. Промежуток между началом каждого из импульсов называют общим периодом Т_П. Его можно увеличивать до 30 секунд путем повышения ёмкости Ct. Частоту колебаний определяют по формуле F = 1/Т_П.

Какие практические схемы можно сделать на таймере NE555

Простейшие электронные схемы все еще находят свое применение в системах домашней автоматизации. В состав многих из них входит микросхема интегрального таймера NE555 или ее отечественный аналог КР1006ВИ1. На основе таймера NE555 строятся схемы фотореле, системы сигнализации, преобразователи напряжения и многие другие.

1 Фотореле на базе интегрального таймера NE555

Схема фотореле на базе таймера NE555 представлена на рисунке 1.

Рисунок 1

Алгоритм работы схемы следующий: изменение освещенности вызывает включение или отключение лампочки LS1. Представленную схему можно разделить на три функциональных блока: блок питания, блок включения нагрузки и блок измерения освещенности.

Блок питания в приведенной схеме не имеет гальванической развязки питающей сети и схемы управления. Регулировка уровня освещенности, при котором происходит переключение лампочки, выполняется один раз, поэтому постоянного доступа к элементам схемы не требуется и, соответственно, не требуется дополнительных мер по обеспечению защиты от поражения электрическим током. Настройку рекомендуется проводить при подключенном внешнем блоке питания с выходным напряжением 12В. Срабатывание схемы можно наблюдать по светодиоду LED1.

Блок питания фотореле состоит из диодного выпрямителя Br1 (1N4407), гасящего конденсатора С2, конденсатора фильтра С14, стабилитрона D1 (1N4467 или 1N5022A) и сглаживающего резистора R5.

Узел включения нагрузки строится на базе микросхемы КР1182ПМ1А, вырабатывающей управляющие сигналы для симистора Т1 (КУ208Г или BT139 – 600). Сигналы управления микросхемой поступают на выводы 5 и 6. При замыкании контактов 5 и 6 (закрыт транзистор оптрона АОТ128) лампа отключается от сети. Для регулировки яркости свечения лампы применяется конденсатор С13.

Измеритель освещенности фотореле строится на базе NE555. На вход микросхемы таймера подключается фоторезистор LDR1 и подстроечный резистор R7 (настройка порога срабатывания реле). Переключение выходных сигналов обеспечивается таймером NE555. Алгоритм работы измерителя освещенности следующий: выходные сигналы таймера определяются напряжением на резисторе R7. При низком уровне напряжения на R7 (фотодатчик не сработал и его сопротивление велико) на выводе таймера 3 устанавливается высокий уровень сигнала, оптрон при этом погашен и транзистор закрыт, а лампочка при этом включена. При уменьшении сопротивления фотодатчика напряжение на R7 возрастает до порогового значение 2/3Uпит, в результате чего на выходе таймера – низкий уровень напряжения. Схему переключения нагрузки можно заменить простейшим реле (рисунок 2).

Рисунок 2

Для подключения нагрузки (лампочки) с определенным временным интервалом относительно включения питания устройства следует применять схему, изображенную на рисунке 3 или рисунке 4. На рисунках также представлены временные диаграммы работы схем (пунктиром показаны напряжения питания, сплошной линией – выходные напряжения)

Рисунок 3

Рисунок 4

2 Устройства сигнализации на базе микросхемы интегрального таймера NE555

2.1 Сигнализатор уровня жидкости (рисунок 5)

Рисунок 5

Схема сигнализатора уровня жидкости на базе интегрального таймера NE555 представляет собой автоколебательный мультивибратор.

Принцип работы схемы следующий: два электрода погружаются в емкость с водой. При достаточном уровне жидкости оба электрода погружены в воду и сопротивление между ними невелико (конденсатор С1 замкнут). При этом входные сигналы таймера (выводы 2 и 6) равны нулю, а выходной сигнал (вывод 3) устанавливается в высокий уровень напряжения и генератор не работает.

Уменьшение уровня жидкости приведет к тому, что электроды окажутся в воздухе, а следовательно сопротивление между ними возрастет. В результате конденсатор С1 будет подключен к входным сигналам микросхемы и генератор начнет вырабатывать импульсы. Частоты вырабатываемых импульсов определяется параметрами RC-цепи.

2.2 Схема сигнализации на базе интегрального таймера NE555 (рисунок 6)

Рисунок 6

Запуск таймера осуществляется при замыкании концевого выключателя S2. Сброс в начальное состояние осуществляется контактом S1.

Всего комментариев: 0

Как произвести запуск устройства?

Чтобы запустить таймер, на выход 2 надо подать напряжение с показателем от 0 до 1/3 Юпит. Этот сигнал способствует срабатыванию триггера, и при выходе создается сигнал с высоким напряжением. Сигнал выше предельного показателя не вызовет каких-либо изменений в схеме, так как опорное напряжение для компаратора равно DA2 и составляет 1/3 Юпит.

Остановить таймер можно при сбрасывании триггера. С этой целью напряжение на выходе 6 должно превышать показатель 2/3 Юпит (опорное напряжение для компаратора DA1 составляет 2/3 Юпит). При сбросе установится сигнал с низким напряжением и разряд конденсатора, задающего время.

Регулировать опорное напряжение можно посредством подключения дополнительного сопротивления или источника питания к выводу агрегата.

Характеристики микросхемы

Функциональная схема представленной микросхемы достаточно проста и состоит из следующих блоков:

• делителя напряжения, который сравнивает сигнал на входе с двумя опорными уровнями;
• 2 высокоточных компараторов на высокий и на низкий уровень сигналов;
• триггера со встроенными RS -входами и дополнительным сбросом, выходной транзистор средней мощности биполярный или полевой в зависимости от технологии.

Также, аппаратно в конструкции микросхемы предусмотрен усилитель мощности, повышающий нагрузочную способность устройства и ее качество работы.

Микросхема является универсальной, как ни посмотри, со всех сторон. Например, базовая версия NE 555 рассчитана на напряжение питания в пределах от 4,5 до 16,5 В, что весьма упрощает процесс конструирования многих схем, так как отпадает необходимость придерживаться конкретной величины питания.

Но если необходимо запитать генератор импульсов от пониженного уровня порядка 2–3 В, то лучше использовать схемы на КМОП-логике. Они не только могут свободно функционировать на низком напряжении, но и обладают повышенными показателями устойчивости к помехам и нестабильности питания.

Также, выпускаются модификации устройств с повышенным порогом питающего напряжения, который может достигать 18 В. Эти МС могут применяться в импульсных устройствах и генераторах.

Согласно информации, которую предоставляет западный на ne555 datasheet потребляемый ток устройством зависит от величины входного импульса. Если она лежит на номинальном уровне порядка 5 В, то величина тока составляет не более 6 мА. Но если напряжение вырастет до 15В, то ток также растет до 15мА. Обычно устройства разрабатывают своими руками на средний показатель тока, который оставляет порядка 10 мА, что говорит о напряжении питания в пределах от 9 до 12 В. Но это характерно для ТТЛ-логики.

Микросхемы, сконструированные на основе КМОП-транзисторов, потребляют еще меньше – 100-200 мкА, что их делает еще более экономичными. Но максимальное значение потребляемого тока не превышает 100 мА. Если у вас она берет больше этого значения, это означает что устройство неисправно и требует замены.

Простой таймер на микросхеме ne555

MBS Electronics >> Схемы и Статьи>> Проекты на таймере NE555

Этот  очень простой хозяйственный таймер имеет 6 фиксированных выдержек времени: 1, 2, 5, 10, 15 и 30 минут (в зависимости от ваших потребностей, вы можете легко увеличить или уменьшить число выдержек времени). Этот таймер может пригодиться как в домашнем хозяйстве так и в промышленных условиях.

Схему таймера можно условно разделить на две части: блок питания и собственно таймер.

  Блок питания содержит понижающий сетевой трансформатор X1, диодный мостик BR1, электролитический конденсатор большой емкости C1, сглаживающий пульсации выпрямленного напряжения, и 12-вольтовый регулятор напряжения типа LM7812

Простой таймер на микросхеме NE555

Принципиальная схема простого таймера на NE555

В случае необходимости схема может работать от батареи напряжением 12 вольт. Эта батарея показана на схеме (BATT.1). Переключателем S2 можно выбрать источник питания для таймера — батарея или выпрямитель. если питание от батареи не требуется, элементы BATT.1 и S2 не нужны.

Основа устройства — микросхема интегрального таймера типа NE555, сконфигурированная для работы в моностабильном режиме. Схема обеспечивает отработку временных интервалов в диапазоне  от 1 до 30 минут. Желаемое время выбирается переключателем S1 в соответствии с таблицей:

Для начала процесса отработки времени служит кнопка «START» (S1). При нажатии на эту кнопку сработает электромагнитное реле RL1 и подключит нагрузку к сети 220в. По истечении заданного промежутка времени реле отпустит и разомкнет цепь питания нагрузки.

Работа схемы очень проста. Конденсатор С1 заражается через резистор ил цепочку резисторов R1 — R6. В момент нажатия на кнопку «START» (S3) таймер включается и на его выходе (3) появляется высокий уровень напряжения.

Высокий уровень  напряжения на выходе микросхемы остается таким в течение времени, которое выбирается переключателем S1. Высокий уровень напряжения на выходе микросхемы 555 открывает транзистор Т1, в цепь коллектора которого включена обмотка электромагнитного реле RL1.

Реле срабатывает, его контакты замыкаются и включают нагрузку в сеть 220 вольт.

Время выдержки в моностабильном режиме работы 555 можно определить по формуле:T = 1.1 RC

Конструктивно таймер можно собрать на куске универсальной макетной палаты или развести для него печатную плату.

Электромагнитное реле должно быть рассчитано на напряжение 12 вольт. а его контакты должны быть способны коммутировать ток, потребляемый предполагаемой нагрузкой.

Подобрать электромагнитное реле можно здесь.

микросхемы таймера 555.

Серии микросхем

Аналоговые и цифровые микросхемы выпускаются сериями. Серия — это группа микросхем, имеющих единое конструктивно-технологическое исполнение и предназначенные для совместного применения. Микросхемы одной серии, как правило, имеют одинаковые напряжения источников питания, согласованы по входным и выходным сопротивлениям, уровням сигналов.

Корпуса

Корпуса интегральных микросхем, предназначенные для поверхностного монтажа

Основная статья: Типы корпусов микросхем

Микросборка с бескорпусной микросхемой, разваренной на печатной плате

Корпус микросхемы — это конструкция, предназначенная для защиты кристалла микросхемы от внешних воздействий, а также для удобства монтажа микросхемы в электронную схему. Содержит собственно корпус из диэлектрического материала (пластмасса, реже керамика), набор проводников для электрического соединения кристалла с внешними цепями посредством выводов, маркировку.

Существует множество вариантов корпусов микросхем, различающихся по количеству выводов микросхемы, методу монтажа, условиям эксплуатации. Для упрощения технологии монтажа производители микросхем стараются унифицировать корпуса, разрабатывая международные стандарты.

Иногда микросхемы выпускают в бескорпусном исполнении — то есть кристалл без защиты. Бескорпусные микросхемы обычно предназначены для монтажа в гибридную микросборку. Для массовых дешевых изделий возможен непосредственный монтаж на печатную плату.

Специфические названия

Фирма Intel первой изготовила микросхему, которая выполняла функции микропроцессора (англ. microproccessor) — Intel 4004. На базе усовершенствованных микропроцессоров и фирма IBM выпустила свои известные персональные компьютеры.

Микропроцессор формирует ядро вычислительной машины, дополнительные функции, типа связи с периферией выполнялись с помощью специально разработанных наборов микросхем (чипсет). Для первых ЭВМ число микросхем в наборах исчислялось десятками и сотнями, в современных системах это набор из одной-двух-трёх микросхем. В последнее время наблюдаются тенденции постепенного переноса функций чипсета (контроллер памяти, контроллер шины PCI Express) в процессор.

Микропроцессоры со встроенными ОЗУ и ПЗУ, контроллерами памяти и ввода-вывода, а также другими дополнительными функциями называют микроконтроллерами.

3 наиболее популярные схемы на основе ne555

1. Одновибратор

Стабильное состояние микросхемы в этом режиме – выключена. Включается она только на то время, в течение которого на вход подается внешний импульс. Время, на которое  одновибратор на 555 переходит в активное состояние, определяется емкостью конденсатора и/или RC цепочкой.

Используется в приборах что-либо включающих или выключающих.

2. Мигание светодиодом на мультивибраторе

Светодиодная мигалка может найти применение при устройстве иллюминации, в новогодних гирляндах или в светооформительских целях. Непосредственно к микросхеме невозможно подключить светодиоды мощностью более 0,5Вт, поэтому, для управления более мощной светодиодной цепью (лентой) потребуется дополнительное реле.

3. Реле времени

Принцип работы реле времени уже был описан выше. В этом режиме как нельзя лучше реализуются свойства микросхемы NE555, которая собственно, и была создана для использования в устройствах, измеряющих временные интервалы.
