Как прозванивать тэн мультиметром

Проверка с использованием приборов

Когда узел найден и к нему появился доступ, необходимо проверить какое сопротивление тэна стиральной машины. Для этого можно использовать омметр или специальный прибор, называемый мультиметром.  На его экране есть шкала, по которой и определяется наличие или отсутствие сопротивления на детали, а также его точное значение.

Обычно у работающего нагревателя величина сопротивления составляет около 24-40 Ом. Точное значение можно рассчитать по формуле. Номинальное напряжение в электрической сети (220 вольт) возводится в квадрат и затем, делится на мощность прибора. Если он имеет мощность 2 кВт, то на 2000Вт.

Какой именно мощностью обладает ТЭН в конкретной модели стиральной машины можно узнать из инструкции или прочитать на самой детали маркировку.

Перед измерением сопротивления необходимо еще раз проверить, отключена ли машина от сети. Затем, на мультиметре запускается режим проверки и устанавливается величина 200 Ом. Щупы прибора следует прицепить к клеммам детали. На дисплее мультиметра появится некоторое значение.

Если в результате проверки окажется, что прибор показывает близкую цифру к той, которая  получена по формуле, то с узлом все в порядке и он работает, как и должен. В противном случае,  прибор неисправен и воду нагревать, он не сможет.

При показании мультиметром величины, меньшей нормальной, с нагревательным  элементом проблемы. При высвечивании на дисплее цифры «1», наверняка внутри произошел обрыв провода. Если показывается «0», то в элементе короткое замыкание на корпус. Во всех этих  случаях, неисправная деталь подлежит обязательной замене.

В каких приборах используется ТЭН и как он работает

Диапазон применения ТЭН очень широк. Жизнь современного человека требует использования разнообразной техники, помогающей экономить время, делающей жизнь удобной и комфортной. Стиральная и посудомоечная машины, электроплиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далеко не полный перечень техники бытового назначения, в которой используются электрические нагреватели. Это не считая невообразимо больше количество приборов, которые используются промышленностью.

При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и эффективно передает полученное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и повышения комфортности использования многие электрические нагреватели защищены от перегрева с помощью термодатчика отключающего их при достижении заданной температуры и включенные в цепь питания прибора последовательно с нагревательным элементом.

Как работает?

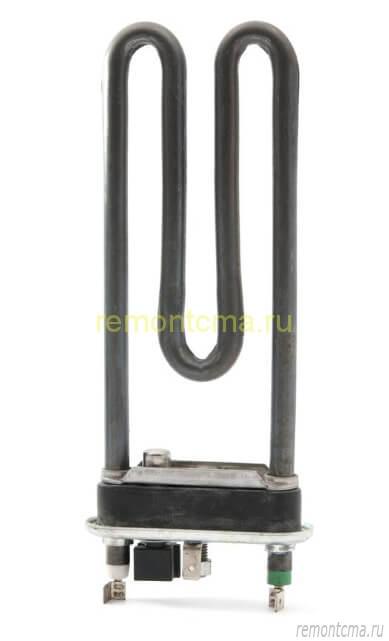

ТЭН – деталь, нагревающаяся за счёт внутренней спирали. Последняя расположена в толще прессованного теплопроводящего изолятора. И то и другое помещено в герметичный стальной кожух. Современные технологии дают возможность запрессовывать в ТЭН не одну, а 2–3 спирали.

Спирали из нихрома могут быть очень тонкими – до 0,25 мм, а их электрическая длина уменьшена за счёт не очень плотного прилегания витков. Снижается их внутреннее сопротивление, и такой ТЭН в сухом состоянии раскаляется докрасна. Но в воде такого не происходит – спираль своевременно охлаждается. Схема подключения – к сети 220 вольт через термостат.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U2/P. Буквы в ней означают:

• R – сопротивление электронагревателя.
• U – величина подаваемого напряжения.
• P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

• Отсоединить шнур прибора от электропитания.
• Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
• Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
• Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Эта процедура тоже выполняется с помощью мультиметра таким образом:

• Регулятором на панели тестера установить измеритель в режим зуммера.
• Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Советы: как узнать мощность тэна

В большинстве случаев, на ТЭНАХ указывается их мощность, но бывают и другие случаи. А ведь это важный параметр устройства, который необходимо знать, чтобы замерять сопротивление или произвести замену нагревателя. Ведь, покупая нагреватель в магазине, одним из критериев выбора является именно мощность.

Для определения мощности тэна, понадобится:

1. Мультиметр.
2. Значение силы тока тэна в процессе работы, полученное путем замера мультиметром.
3. Рассчитать значение мощности по формуле – сила тока, умноженная на напряжение. Значение напряжения стандартное для жилых помещений 220В.

Важно конечное значение мощности тэна, полученное при переводе из расчетного. По формуле мощность получается в ваттах, но в электроприборах указывается в киловаттах. Таким нехитрым и простым способом можно измерить мощность множества других электроприборов или элементов, при этом совсем не обладая электротехническим образованием

Таким нехитрым и простым способом можно измерить мощность множества других электроприборов или элементов, при этом совсем не обладая электротехническим образованием.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

1. Электродный.
2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

1. Один из них может находится в торцевой части, а второй установлен под прямым углом в боковой части.
2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.

принцип работы Данный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

1. Теплоноситель в любом случае будет находиться под напряжением.
2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

• корпус;
• утеплитель;
• сердечник, где будет прогреваться теплоноситель;
• катушка;

Ключевым отличием от электродной конструкции является то, что в индукционных котлах жидкость полностью изолирована от токопроводящих элементов, поэтому она не будет находиться под напряжением.

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Способы проверки трубчатого электронагревателя

Приборная диагностика состояния ТЭН начинается с обеспечения безопасных условий работы: стиральную машину нужно полностью обесточить, отсоединив СМА от подключающей электросетевой розетки. Проверка может проводиться мультиметром (тестером), мегаомметром – они оснащены собственными элементами питания на подачу напряжения лишь в несколько вольт, безопасных для человека. Основные способы проверки ТЭН на исправность: прозвонить элемент на целостность спирали, протестировать его внутреннюю изоляцию на пробой. В любом случае необходим доступ к нагревателю – демонтируют заднюю или переднюю панель СМА. При отсутствии мультиметра обращаются к мастеру сервисной службы.

Прозванивание электропотребляющего устройства

Чтобы проверить целостность спирали внутри ТЭНа, от элемента отсоединяют питающие провода. Перед этим полезно отметить порядок подключения к клеммам, запечатлеть первоначальный вид на фото. Вынимать нагреватель из бака необязательно.

Последовательность проверки тестером:

1. Установить переключатель на проверку сопротивления: до 200 Ом. Контроль исправности мультиметра – сомкнуть выводные провода измерителя: на экране отобразится ноль. Приложить щупы прибора к контактам.
2. Норма показаний шкалы – 20-50 Ом. Кипятильник находится в рабочем состоянии.
3. Значения ≥100 указывают на неисправность нагревателя.
4. Бесконечность – это разрыв спирали. Ноль – замыкание.

Проверка на пробой

Пространство между спиралью и внутренними стенками трубки заполнено диэлектрическим порошком из слюды, жаропрочной глины или кварца. Такой изолятор предохраняет оболочку нагревателя от соприкосновения со спиралью, по которой проходит электроток. Проверка на пробой проводится, когда в стиральной машине возникают утечки электричества на металлические части корпуса, срабатывает УЗО. Действия для определения пробоя:

1. Тестер переключается в режим работы с зуммером. Проверка исправности измерительного прибора проводится замыканием выводных проводов. При этом появится световой сигнал лампочки, прозвучит звуковое сопровождение – писк. Один щуп ставят на любую клемму нагревателя, другим касаются металлической оболочки ТЭНа или контакта заземлителя.
2. Отсутствие сигнального звучания укажет на исправность элемента. Дальнейшая эксплуатация кипятильника разрешается.
3. Писк зуммера при контрольной проверке на пробой – верный признак поломки электронагревателя.

Длительное пользование стиральной машиной приводит к физическому старению её деталей, включая изоляцию внутри нагревателя. Наблюдают за снижением качества диэлектрического порошка при помощи мегаомметра.

Где располагается?

Разместившись внутри барабанного бака, кипятильник чаще всего расположен как можно ниже. Это даст воде нагреться предельно быстро. Мощность кипятильника достигает двух киловатт – почти как в мощном электрочайнике.

Чтобы найти ТЭН, воспользуйтесь следующими методами.

• Проверьте пространство за задней панелью стиральной машины. Задняя стенка, отличающаяся большой площадью, скрывает кипятильник за собой. Эта стенка снимается легче остальных (передней, верхней, нижней и боковых). При отсутствии выводов кипятильника и проводов, подходящих к нему, в этом месте закрыть крышку можно легко.
• Допустимо СМА наклонить набок и посмотреть в сторону днища.
• Люк барабана достаточно велик, чтобы, открыв его, заглянуть внутрь стирального отсека. Включив фонарик, вы легко обнаружите кипятильник. Он может оказаться ближе как к передней панели, так и к задней стенке.

Накопительные водонагреватели (бойлеры)

Без физико-математических формул бытовой расчёт описывается следующим образом: за 1 час 1 кВт нагревает 860 литров на 1 К. Для более точного определения времени нагревания, мощностных характеристик, объёма используется универсальная формула, из которой потом выводятся остальные результаты:

Эта формула состоит из нескольких и отражает целый ряд параметров, учитывая при этом фактор теплопотерь. (При малых мощностных характеристиках и большом объёме этот фактор становится более существенным, однако в бытовых нагревателях этим учётным значением чаще пренебрегают):

N full – мощностные характеристики нагревательного элемента,

Q c – теплопотери водонагревательной ёмкости.

1. c= Q/m*(tк-tн)
   • С – удельная теплоёмкость,
   • Q – количество теплоты,
   • m – масса в килограммах (либо объём в литрах),
   • tк и tн (в °С) – конечная и начальная температуры.
2. N=Q/t
   • N – мощностные характеристики нагрева.
   • t — время нагревания в секундах.
3. N = N full — (1000/24)*Q c

Упрощенные формулы с постоянным коэффициентом:

• Расчёт мощности ТЭНа для нагрева воды нужной температуры:
  W= 0,00117*V*(tк-tн)/T
• Определение времени, необходимого для нагревания воды в водонагревателе:
  T= 0,00117*V*(tк-tн)/W

Составляющие формул:

• W (в кВТ) – мощностная характеристика ТЭНов (нагревательного элемента),
• Т (в часах) – время нагрева воды,
• V (в литрах) – объем бака,
• tк и tн (в °С) – конечная и начальная температуры (конечная – обычно 60°C).

Часто объём приравнивают к массе (m). Тогда определение мощности ТЭНа будет производиться по формуле: W= 0,00117*m*(tк-tн)/T. Формулы считаются упрощёнными, ещё и потому что в них не учитывается:

• фактическая мощность электросети,
• температура окружающей среды,
• конструктивные особенности и потенциальные теплопотери бака,
• рекомендации некоторых производителей, относительно tн (порядка 5-8 °С летом и 15-18 °С – зимой).

При покупке устройства надо принимать во вниание, что относительно низкие мощностные характеристики накопительных водонагревателей по сравнению с проточными ещё не гарантируют финансовую экономию. Накопительные меньше «забирают», но из-за того, что работают дольше, больше и расходуют. Для финансовой экономии более надёжной стратегией будет общее снижение водопотребления за счёт установки различного вида экономителей (http://water-save.com/
) и строгий учёт водорасхода.
