Счетверенный компаратор lm339n

Схема модуля звука на компараторе LM393

Как-то тут некто искал схему этого китайского модуля и поскольку пришло время мне его использовать – пришлось нарисовать его схему, сию и выкладываю .

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Есть ещё один, тоже широко распространённый.

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

Значит есть еще и третий вариант?

Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

ulis , а фотку его ? возможно это уже синий датчик с выдвиннутым микрофоном вперед.

полагаю у красного третья схема, там вроде 2 транзистора.

схемы разные , возможности тоже. Разная схемотехника под разные требования. в 1й регулируется смещение/усиление на первом каскаде. Во 2й у силение и так максимально , регулируется уровень громкости на который необходимо надо сработать.

кому-то надо схему быструю , когда нужно отловить даже резкий короткий хлопок.

кому-то надо схему с интегрирующей цепочкой (кондер после транзистора) . , когда нужно отловить устоявшийся звук , т.е. кто-то сказал слово , а короткий хлопок в ладоши надо отсеять.

и вроде в обоих схемах есть возможность выбрать переменником напряжение покоя ниже средней точки компататора или выше. Т.о. выбираем что нам надо на выходе , либо активную 1 , либо активный 0 .

// для тех кому явно и чисто надо отловить «долгий» звук , надо ставить диодик + интегрирующую цепочку.

Обозначение и технические характеристики

Компаратор – это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор.

УГО отображение компаратора выглядите следующим образом:

Фото – УГО компаратора

Изначально использовался только интегрированный компаратор напряжения (MAX 961ESA, PIC 16f628a), который известен как высокоскоростной. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети.

Сейчас гораздо чаще используется аналоговый цифровой компаратор (Attiny/ Atmega 2313), у которого транзисторный ввод. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше. Устройство может быть также ультра быстрого типа (стереокомпаратор), благодаря чему входной сигнал меньше обозначенного диапазона, к примеру, 0,2 Вольта. Как правило, используемый диапазон ограничивается только конкретным входным напряжением.

Фото – Компаратор

Помимо простого прибора, также существует видеоспектральный компаратор на ОУ (операционном усилителе). Это прибор, у которого очень тонко сбалансирована разница входа и высокого сопротивления сигнала. Благодаря такой характеристики, операционный компаратор используется в низкопроводимых схемах с небольшим вольтажем.

Фото – схема компаратора

В теории, частотный операционный усилитель работает в конфигурации с открытым контуром (без отрицательной обратной связи) и может быть использован в качестве компаратора низкой производительности. Но при этом, не инвертирующий вход (+ V) находится на более высоком напряжении, чем на инвертирующий (V-). Высокое усиление, выходящее из операционного усилителя, провоцирует выход низкого напряжения на входе в устройство.

Когда неинвертирующий вход падает ниже инвертирующего входа, выходной сигнал насыщается при отрицательном уровне питания, то он все равно может проводить импульсы. Выходное напряжение ОУ ограничивается только напряжением питания. Принципиальная электрическая схема ОУ работает в линейном режиме с отрицательной обратной связью, с помощью сбалансированного сплит-источника питания (питание от ± V S ). Многие приборы, работающие с компаратором, также имеют свойство фиксировать полученные данные при помощи видео-, фото- или документальной записи. Эти электронные принципы не работают в системах, где используются разомкнутые контуры и низкопроводящие элементы.

Фото – простой компаратор

Но у компараторного усилителя существует несколько существенных недостатков:

1. Операционные усилители предназначены для работы в линейном режиме с отрицательной обратной связью. Но при этом, ОУ имеет более длительный режим восстановления;
2. Почти все операционные усилители имеют конденсатор внутренней компенсации, который ограничивает скорость нарастания выходного напряжения для высокочастотных сигналов. Исходя из этого, данная схема немного задерживает импульс;
3. Компаратор не имеет внутреннего гистерезиса.

Из-за этих недостатков, компаратор для управления различными схемами, в большинстве случаев, используется без усилителя, исключением является генератор.

Компаратор предназначен для производственных процессов с ограниченным выходным напряжением, которое легко взаимодействует с цифровой логикой. Поэтому его часто используются в различных термических приборах (терморегулятор, реле температуры). Также его применяют для сравнения сигналов и сопротивлений таких устройств, как таймер, стабилизатор и прочая схемотехника.

Фото – аналоговый компаратор

Видео: компараторы

Характеристики, описание

Питание ИМС может быть однополярным от 3 до 32В. Операционный усилитель стабильно работает на стандартных 3,3В. Двухполярное  питание от 1,5 до 16 Вольт.  При указанной температуре  0° до 70° характеристики остаются в пределах нормы. Если количество градусов выйдет за эти пределы, то появится отклонение параметров.

Многих интересует описание на русском LM328N, но даташит большой, основная часть понятна и без перевода. Чтобы вы не искали LM358 datasheet на русском, составил таблицу основных параметров.

Несколько популярных datasheet для скачивания:

• LM358 datasheet PDF №1;
• LM358 datasheet PDF №2;
• LM358 datasheet PDF №3;
• LM358N datasheet PDF№4.

Входное напряжение смещения и гистерезис

Для большинства схем построенных на компараторах, величина гистерезиса является разностью напряжений входного сигнала, при котором выход компаратора либо полностью включен или полностью выключен. Гистерезис в компараторах, как правило, нежелателен, но он может потребоваться, когда необходимо уменьшить чувствительность к шуму или при медленном изменении входного сигнала.

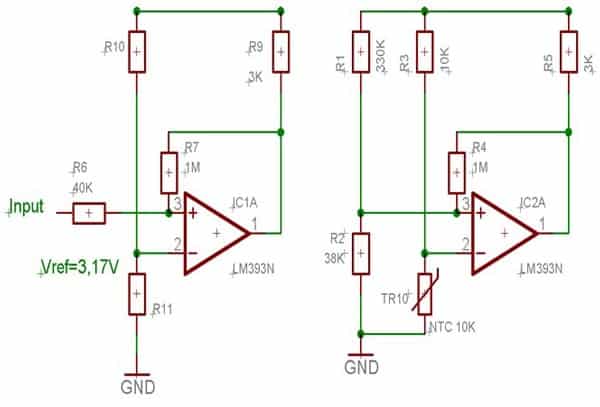

Внешний гистерезис использует положительную обратную связь (ПОС) с выхода на неинвертирующий вход компаратора. В результате полученный триггер Шмитта обеспечивает дополнительную помехоустойчивость и более чистый выходной сигнал.

Эффект от использования гистерезиса в том, что при постепенном изменении входного напряжения, а опорное напряжение будет быстро изменяться в противоположном направлении. Это обеспечивает чистое переключение выхода компаратора.

Механический аналог гистерезиса может быть обнаружен в разнообразных тумблерах. Как только рукоятка тумблера перемещается мимо центральной точки, пружина в тумблере переводит контакты реле в гарантированное положение (открытое или закрытое).

Гистерезис является неотъемлемой частью большинства компараторов составляющая всего несколько милливольт и он обычно влияет только на схемы, где входное напряжение поднимается или падает очень медленно или имеет скачки напряжения, известные как «шум»…

Купить LM393 DIP Cдвоенный компаратор. за $2.00

Компаратор К554СА2

Компараторы являются специализированными ОУ с дифференциальным входом и одиночным или парафазным цифровым выходом. Входной каскад компаратора построен аналогично схемам ОУ и работает в линейном режиме. На выходе компаратора формируются сигналы высокого логического уровня, если разность входных сигналов меньше напряжения срабатывания компаратора, или низкого логического уровня, если разность входных сигналов превышает напряжение срабатывания компаратора. На один вход компаратора подается исследуемый сигнал, на другой — опорный потенциал.

Основными параметрами компараторов являются: чувствительность Uвхмин (точность, с которой компаратор может различать входной и опорный сигналы), быстродействие (скорость отклика, определяемая задержкой срабатывания и временем нарастания сигнала), нагрузочная способность (способность компаратора управлять определенным числом входов цифровых микросхем).

Компаратор К554СА2 (см. рисунок) имеет два дифференциальных усилительных каскада, выходной эмиттерный повторитель, стабилитронные схемы сдвига уровня и цепь ограничения амплитуды выходного сигнала. Дифференциальный входной каскад (VT1 и VT4) имеет обычное для интегральных ОУ малое напряжение смещения нуля. На эммитеры транзисторов VT1 и VT4 напряжение питания подается от генератора стабильного тока VT5, благодаря чему коллекторные токи транзисторов первого каскада почти не зависят входного синфазного сигнала. Второй дифференциальный каскад (VT3 и VT6) имеет балансную схему подачи смещения. В сбалансированном состоянии напряжение одиночного выхода этого каскада колебаниях положительного напряжения питания не меняется. Тем самым фиксируется потенциал базы транзистора VT2 (при включении положительного напряжения питания коллекторные токи транзисторов VT6 и VT3 также увеличиваются, оставляя напряжение коллекторного транзистора VT3 постоянным).

Для увеличения нагрузочной способности выхода по току транзистор VT6 снабжен эмиттерным повторителем VT8. Интегральный стабилитрон VD1, включенный в эмиттерные цепи транзисторов второго каскада, имеет опорное напряжение +6,2 В, что фиксирует потенциалы без транзисторов VT3 и VT6 на уровне примерно +6,9В. Следовательно, допустимый сигнал входов компаратора может приближаться к 7 В. Стабилитрон VD2, включенный в цепь выходного эмиттерного повторителя, сдвигает уровень выходного сигнала «вниз» на 6,2 В, чтобы сделать его совместимым с входными сигналами для цифровых микросхем ТТЛ — типа. Транзистор VT9 изолирует выходную цепь от схемы смещения генератора тока входного каскада VT5 с компенсирующим диодом (VT10 в диодном включении). транзистор VT7 (в диодном включении) ограничивает размах выходного сигнала в положительной области: при уровнях сигнала на выходе, больших +4 В, транзистор VT7 открывается и шунтирует дифференциальный выход второго каскада. благодаря ограничению амплитуды значительно увеличивается быстродействие компаратора .

Рисунок 4 — Принципиальная электрическая схема К554СА2, зависимости времени нарастания выходного напряжение соответственно от входного напряжения и емкости нагрузки

Рисунок 5 — Условно-графическое изображение К554СА2

Таблица 1 — Электрические параметры К554СА2

Таблица 2 — Предельно допустимые режимы эксплуатации К554СА2

Texas Instruments TLC393 LM393

Ferran Bayes

EDN

Эта схема напоминает схему, описанную в , но отличается от нее большей простотой. Схема формирует прямоугольные импульсы, коэффициент заполнения которых изменяется между 0 и 100% в соответствии с входным сигналом постоянного напряжения, изменяющимся от 0 до 5 В (Рисунок 1). Как и в вышеупомянутой схеме, частота не постоянна (Рисунок 2), но схема настолько проста, что в определенных приложениях может быть полезна. Благодаря гистерезису, создаваемому резистором R₂, и RC-цепочке с постоянной времени R₃C₁, компаратор превращается в генератор прямоугольных импульсов (Рисунок 3). Напряжение V– на инвертирующем входе колеблется между двумя пороговыми уровнями V_TH и V_TL. Если предположить, что R₂ >> R₁, то напряжение V+ всегда будет очень близким к V_IN. Цепь R₃C₁ усредняет выходной сигнал V_OUT, а постоянное напряжение на входе V– пропорционально коэффициенту заполнения V_OUT. Замкнутая петля обратной связи стремится сделать напряжение V– равным V+, поэтому коэффициент заполнения импульсов на выходе V_OUT пропорционален V_IN.

Напряжение V_OH определяет как высокий уровень выходного сигнала, так и диапазон полной шкалы управляющего напряжения V_IN. Оно может иметь любое значение, не выходящее из диапазона допустимых синфазных входных напряжений компаратора. Математический анализ схемы будет прост, если, учитывая, что разность V_TH – V_TL мала, экспоненциальную характеристику заряда и разряда C₁ аппроксимировать линейной зависимостью. Во время фазы заряда ток приблизительно равен (V_OH – V_IN)/3, поэтому:

Аналогично, во время фазы разряда можно считать, что ток равен V_IN/3, и

Сопоставление двух уравнений дает

и коэффициент заполнения D равен

Можно видеть, что коэффициент заполнения прямо пропорционален V_IN. При V_IN = 0 В он равен 0%, а при V_IN = V_OH равен 100%. Более того, коэффициент заполнения по существу не зависит от номиналов компонентов, при соблюдении ограничения R₂ >> R₁, необходимого для того, чтобы гистерезис оставался небольшим. Обратная зависимость между коэффициентом заполнения и V_OH может быть полезна в некоторых приложениях, поэтому V_OH можно рассматривать как дополнительный вход. Выходная частота соответствует соотношению

достигая своего максимума при V_IN = V_OH/2.

Сравнительные испытания схемы с КМОП компаратором TLC393 и биполярным LM393 показали, что с TLC393 схема лучше работает при низких входных напряжениях V_IN благодаря более низкому уровню нуля на выходе. Не допускайте перегрузки выхода компаратора; используйте при необходимости буфер, поскольку нагрузка может ухудшать уровни выходных сигналов.

Материалы по теме

1. Datasheet Texas Instruments TLC393
2. Datasheet Texas Instruments LM393

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: PWM circuit uses one op amp

32 предложений от 24 поставщиков
Исполнение: SO8-150-1.27. Компаратор Число компараторов в корпусе : 2 Тип выхода : Open-Drain Логика : MOS Напряжение питания В: 3…16 Ток…

Публикации по теме

• Форум Структурная схема прибора милливольметра на операционном усилителе
• Схемы Линейный генератор пилообразных сигналов на одном операционном усилителе
• Форум Китайский УНЧ TA8250,на микросхемах LA4445 и операционном усилителе 4558DE
• Схемы Специализированный драйвер 150-вольтового пьезоэлектрического двигателя на низковольтном операционном усилителе
• Datasheets Datasheet Texas Instruments TLC393

Корпус / Упаковка / Маркировка

Включение 4

Измеряемое напряжение подается на инвертирующий вход, опорное — на прямой.


Пока напряжение на инвертирующем входе меньше, чем на прямом, компаратор выдает «ноль», и светодиод не горит. Иначе — «единица».

Вообще, лучше, конечно, пользоваться первыми двумя общепринятыми схемами, чтобы не было путаницы.

Еще один важный момент — подключение нагрузки (светодиода) к другому напряжению (как мог, изобразил 24 вольта). Справедливо для любого из ранее изображенных включений.

О нагрузке. В даташите о максимальном токе коллектора сказано, что больше 6-20 мА микросхема не выдаст. То есть включить один светодиод — не проблема, а вот что побольше…

Кусок светодиодной ленты, подключенный прямо к выходу компаратора (по третьей или четвертой схеме, без резистора R3) светил слабо (1 мА). Пришлось поддать напряжения до 12 вольт, и тогда ток коллектора вырос до 14 мА. При подключении ленты напрямую к блоку питания — 32 мА. Таким образом, как ни крути, а максимум, что можно получить конкретно от этой LM-ки — 14 мА.

Вывод — что-то прожорливое есть смысл пускать через транзистор, загнанный в ключевой режим. При этом каскаду с общим эмиттером, инвертирующему сигнал, как нельзя лучше подойдет третья или четвертая схемы включения. Ведь если сигнал инвертировать дважды — получится опять исходный сигнал.
Например, на прямом входе компаратора «единица» (по привычной логике — на прямом входе напряжение больше, чем на инвертирующем). Третья схема сделает из нее «ноль» на выходе. А каскад с общим эмиттером, «перевернув» этот «ноль», опять даст «единицу».

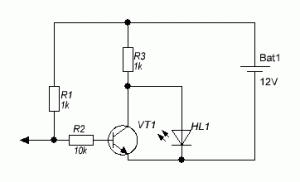

Стрелка цепляется к выходу компаратора (R1 — это R3 из предыдущей схемы). R2, возможно, придется подобрать: если он будет слишком маленьким, то транзистор может сгореть, а если слишком большим — не откроется (можно попробовать 4,7 кОм). При подаче «единицы» в базе транзистора должно быть примерно 0,7 В (для кремния). К R3 тоже есть вопросы, но слишком малым и он не должен быть.

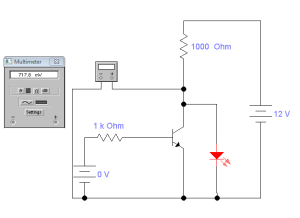

Моделирование. Когда на входе «ноль» (а «ноль» третьей и четвертой схемы — это в нормальном включении «единица»), то на выходе — «единица», светодиод работает. С чего начали, к тому и пришли — «единица» опять стала сама собой.

Теперь, когда на входе «единица», то на выходе «ноль». Вот она, знаменитая инверсия каскада с общим эмиттером!

А если включать нагрузку в коллектор транзистора, то «единицы» и «нули» по входу и выходу будут совпадать.В общем, простор для творчества — колоссальный.

Программирование и компаратор

Компоратор используется не только как часть электрической схемы ШИМ и т. д., его часто используют для создания отдельных программ или их компонентов. Например, устройство часто используется для создания java-коллекций.

Чтобы работать, Вам понадобится специальная программа Maven. Для начала Вам нужно создать проект, для полноценной работы необходимо подключение к интернету. Создаете новый проект, в структуре выберете два компонента: comparator и pojo. Наличие проверяется при помощи утилиты JUnit 4.11;
Установите pom.xml и создайте новый файл

Прерывание процесса недопустимо, поэтому очень важно на каждом этапе сохранять. После осуществляется создание и настройка POJO, где указываются нужные настройки

Параметры зависят от требований к конкретной библиотеке. Это могут быть даты рождения, общая информация по проживанию и т. д.;
И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу.

Купить готовый компаратор можно в любом магазине радиотехнических приборов и электротехники. Цена прибора варьируется в зависимости от его назначения и количества каналов.

50 шт. LM393 DIP Cдвоенный компаратор. US $2.00

В электронике, компаратор представляет собой устройство, которое сравнивает между собой два электрических сигнала и выводит цифровой сигнал, указывающий на увеличение одного входного сигнала над другим. Компаратор имеет два аналоговых входа и один цифровой выход.

Компаратор, как правило, построен на дифференциальном усилителе с высоким коэффициентом усиления. Компараторы широко используются в устройствах, которые измеряют и оцифровывают аналоговые сигналы, например, в аналого-цифровых преобразователях (АЦП)

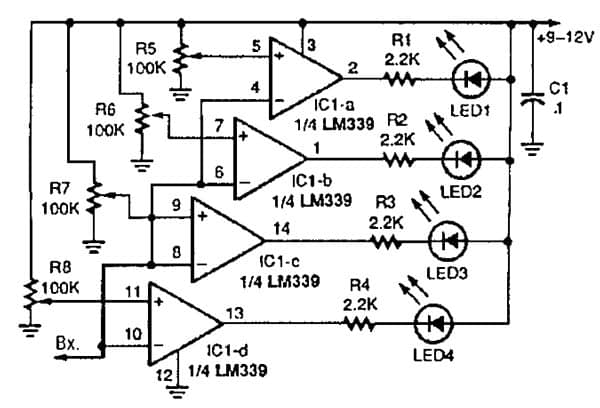

Примеры работы компаратора приведены на основе микросхемы LM339 (счетверенный компаратора напряжений) и LM393 (сдвоенный компаратор напряжения). Эти две микросхемы по своему функционалу идентичны. Компаратор напряжения LM311 так же может быть использован в данных примерах, но он имеет ряд функциональных особенностей.
