Подшипник 608rs и 608 2rs
Содержание:
Размеры и характеристики подшипника
Являясь типичными представителями обширного класса миниатюрных шарикоподшипников, 608 RS и 608 2RS состоят из стандартного набора элементов.
Это две обоймы (наружная и внутренняя), шарики, объединенные в узел тел качения с помощью сепаратора и заглушки контактного типа. Первый из них закрыт с одной стороны, второй имеет два уплотнения.
Чертеж шарикового радиального однорядного подшипника
| Характеристика | Значение |
|---|---|
| Шариковый миниатюрный радиальный однорядный | |
| Закрытый с одной стороны по ISO / ГОСТ | 608-RS / 160018 |
| Закрытый с двух сторон по ISO / ГОСТ | 608-2RS / 180018 |
| Выдерживает нагрузку | Радиальную |
| Наружный диаметр (D), мм | 22 |
| Внутренний диаметр (d), мм | 8 |
| Общая ширина (В), мм | 7 |
| Наружный диаметр внутреннего кольца, мм | 12 |
| Внутренний диаметр наружного кольца, мм | 18 |
| Вес, гр | 10 |
| Грузоподъемность статическая, H | 1340 |
| Грузоподъемность динамическая, H | 3250 |
| Частота вращения в масле, об/мин | 37000 |
| Частота вращения в смазке, об/мин | 32000 |
| Диаметр шарика, мм | 3.97 |
| Количество шариков, шт | 7 |
| Марка стали | ШХ-15 |
Поскольку 608 RS и 608 2RS это закрытые модификации шарикоподшипника 608, они имеют точно такие же размеры, а именно – 8х22х7 мм. Масса также не отличается и равняется 0,012 кг.
Грузоподъемность подшипников артикул 608 RS и 608 2RS полностью идентична. Допустимая нагрузка на их обоймы в неподвижном состоянии не должна превышать 1,34 кН, в ходе вращения это значение повышается до 3,25 кН.
Показатели скорости данных запасных частей заметно разнятся. Закрытый с одной стороны шарикоподшипник 608 RS, установленный в маслонаполненный агрегат может работать на частоте вплоть до 40 000 оборотов в минуту.

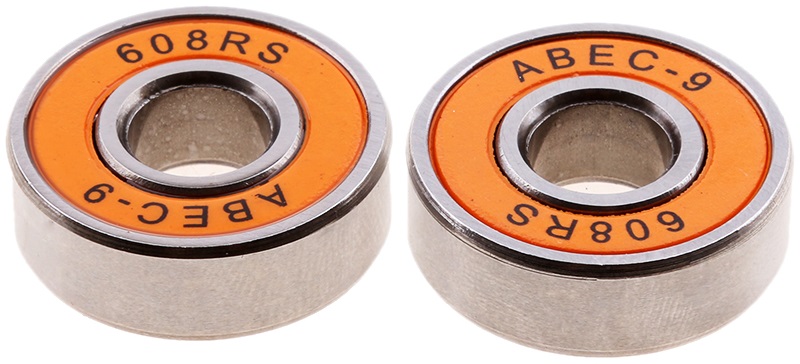

Закрытый прорезиненным пыльником с одной стороны — 608RS
Для модификации с двумя уплотнителями при использовании оригинальной заводской смазки этот показатель ограничен значением в 32 000 об/мин.
Маркировка изделия нанесена на боковую грань внутренней обоймы и продублирована на уплотнениях. Нередко она наносится и на внешнюю поверхность наружного кольца. Ее расшифровка соответствует международным стандартам:
- 60 – подшипник шариковый узкой серии;
- 8 – внутренний диаметр в миллиметрах;
- RS (2RS) – уплотнение контактного типа (два уплотнения).

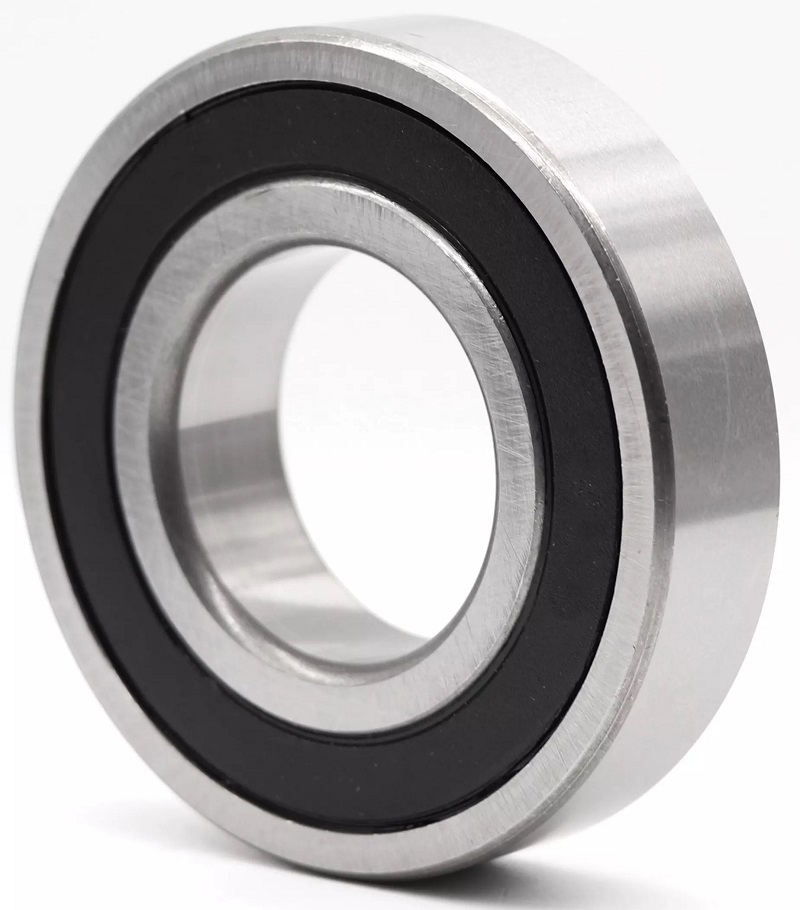

Закрытый прорезиненными пыльниками с двух сторон 608-2RS
Аналоги и модификации
Перечень модификаций шарикоподшипника ISO 608 включает в себя изделия открытого, частично и полностью закрытого типа и специальные разновидности, оптимизированные для определенных условий эксплуатации.
В маркировке открытого подшипника отсутствует доп. обозначение. Это изделие базового типа. В числе его плюсов – высокая рабочая частота. Из минусов – возможна установка только в герметичные корпуса, заполненные смазкой.
Существует две разновидности закрытых шарикоподшипников. Узел их элементов качения может быть защищен стальными шайбами (608 ZZ (2Z)) или контактными уплотнениями (608 2RS).
Аналог закрытый металлом с двух сторон — 608ZZ
Детали обоих типов являются пылезащищенными, но модификацию со стальными шайбами не рекомендуется использовать в условиях высокой влажности и в агрессивной среде.
Шарикоподшипники с одной закрытой стороной, как правило, устанавливаются в корпус агрегата на выходе вращающегося вала. С целью дополнительной герметичности такие узлы защищают пыльником.
Высокотемпературный подшипник отличается индексом C3 (C4, C5). Чем выше цифра, тем больше допуски, тем при более высокой температуре может работать изделие. Зазоры позволяют компенсировать расширение металла, как следствие, обезопасить узел от заклинивания.
| ГОСТ | ISO | Расшифровка |
|---|---|---|
| 18 | 608 | открытый подшипник |
| 60018 | 608 Z | с одной стороны закрыт шайбой из металла |
| 80018 | 608 ZZ (2Z) | с двух сторон закрыт шайбами из металла |
| 160018 | 608 RS | с одной стороны закрыт заглушкой из каучука |
| 180018 | 608 2RS, 2RSH | с двух сторон закрыт заглушками из каучука |
| 76-18 | 608 C3 | открытый с тепловым зазором |
Нередко в продажу поступают модификации, в маркировке которых присутствует аббревиатура ABEC. Она используется для указания точности конкретной детали.
Данная система предложена Американской ассоциацией производителей подшипников. Используются нечетные цифры от 1 до 9. Чем больше указанное значение, тем выше точность.
Аналог закрытый прорезиненным пыльником с одной стороны 608RS
Шариковый подшипник российского производства ГОСТ 18 является полным аналогом импортного изделия. Подобно продукции зарубежных предприятий отечественные детали также выпускают в разных модификациях. Более всего востребованы следующие разновидности:
- 18 – открытый шарикоподшипник;
- 60018 – односторонне закрытое стальной шайбой изделие;
- 80018 – то же, но с двумя защитными шайбами;
- 180018 – контактные уплотнения с обеих сторон.
Применяемость
Благодаря небольшому размеру и высокой допустимой скорости вращения данный подшипник применяется в самых разнообразных двигателях для бытовой техники. Он устанавливается на вал ротора, закрытая его конструкция обеспечивает длительную эксплуатацию узла без необходимости технического обслуживания.
Аналог закрытый прорезиненной заглушкой
Шарикоподшипник 80018 нередко можно встретить в механизмах открывания дверей различных отечественных автобусов. К примеру, ЕрАЗ, ЛАЗ, ЛиАЗ. Он же эксплуатируется в агрегатах перерабатывающего оборудования, в различных генераторах и электродвигателях.
Диаметр и количество шариков
Задача тел качения подшипника состоит в центровке сопряженного с ним вала, снижении трения в узле и равномерном распределении нагрузки. В данном случае для этого использованы шарики диаметром 3,969 мм. Количество элементов на сборочную единицу – 7 шт.
На заданных позициях тела качения удерживаются элементами конструкции шарикоподшипника. Осевому смещению препятствуют канавки, проточенные по поверхности обойм, угловые расстояния обеспечивает сепаратор.
Форма сепаратора, как и материал, использованный для его изготовления, может разниться. Чаще всего используется углеродистая сталь. Востребованы изделия, в которых данный элемент латунный, выполнен из нержавейки или литой полиамидный.
Каждый из данных материалов имеет свои плюсы и минусы. Штампованный из углеродистой стали сепаратор дешевле, но восприимчив к агрессивным компонентам смазки.
Латунь обеспечивает высокие скоростные характеристики, но не терпит ударных нагрузок. Нержавейка лишена всех этих недостатков, но трудно обрабатывается, что ведет к удорожанию продукции, а полиамид плохо отводит тепло от трущихся деталей.
Открытый подшипник — 608
Популярные производители
В наши дни проблема покупки шарикоподшипника давно не стоит, ей на смену пришла проблема выбора. На рынке присутствует продукция огромного количества производителей России и мира.
Большей частью подшипники поступают в привлекательной упаковке, но чтобы не ошибиться в выборе, стоит ориентироваться не на коробку, а на репутацию бренда.
Из не дорогих изделий поступающих в продажу можно отметить CRAFT, АПП, СХ. У них основное производство находится в Китае, за редким исключением качество таких подшипников полностью соответствует цене, но это известные бренды и всегда можно наткнуться на подделку.
Лучшими во всех отношением (за исключением стоимости) являются шарикоподшипники лидеров отрасли. SKF, KOYO, NSK, FAG это стабильно высокое качество и надежностью. Цена изделий с клеймом FBJ существенно ниже, как и технические их характеристики.
Применяемость
Популярность шарикоподшипника 608 объясняется тем, что он устанавливается в самые разнообразные узлы, агрегаты и механизмы. Его в разных исполнениях используют на производстве, в транспорте и в быту.
Машиностроение (техника, станки)
В цехах заводов чаще всего используются высокоточные модификации (5-й и выше класс точности). Изделия с высокими параметрами востребованы в измерительной аппаратуре, которая контролирует линейные размеры выпускаемой продукции. Они же работают в станках, задействованных в металлообработке.
Благодаря высокой рабочей частоте, 608 это подшипник электродвигателей. Он устанавливается в различные электроприводы и электромоторы, имеющие небольшие размеры.
Стиральные машины
Для установки в двигатель стиральной машины также используют закрытые модификации. Они обеспечивают свободное вращение ротора и защищены от пыли и влаги.
Перечень производителей бытовой техники, которые используют данный шарикоподшипник, широк, это: Ariston Hotpoint, Indesit, Ardo и другие.
Автомобили
В автомобилестроении более всего востребованы закрытые модификации шарикоподшипников 608. В таком исполнении они эксплуатируются в электроприводах легковых авто ВАЗ и ГАЗ разных модификаций. Используются в двигателях системы вентиляции и кондиционирования.
Востребован данный подшипник и на предприятиях автосервиса. К примеру, он эксплуатируется в различных съемниках винтового типа, встречается в электроинструменте. Его можно найти в болгарках, электродрелях, гайковертах и так далее.
В быту
Во многих бытовых приборах, в которых установлен электродвигатель, работают закрытые модификации подшипника 608. Данные детали несложно найти в современных моделях пылесосов, мощных миксеров, хлебопечек. Они эксплуатируются в газонокосилках, системах полива, электропилах разных конструкций.

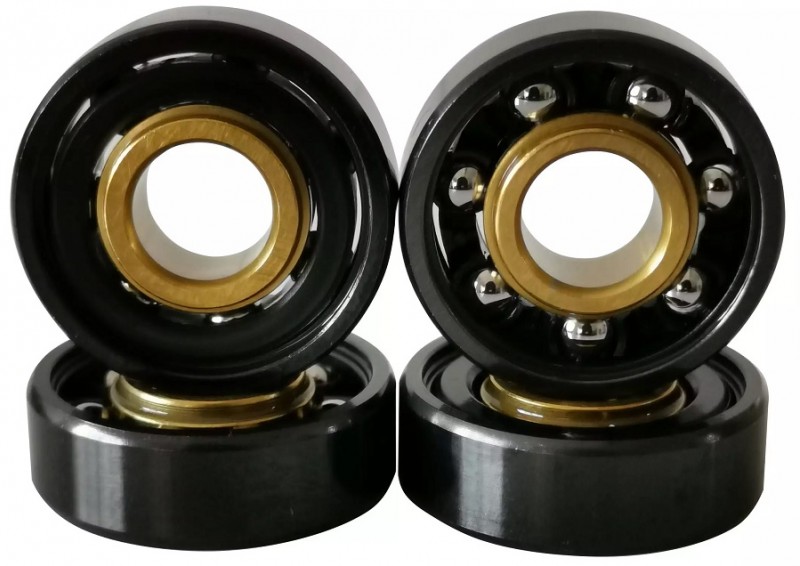

Среди прочего подшипники 608 (часто используются керамические повышенной точности) устанавливают в роликовые коньки. Они же стоят в колесах детских колясок. Шарикоподшипник 608 это деталь детского самоката, основной элемент «спиннера».
