Принципиальная схема музыкального центра

Рассмотрим приемник. В случае музыкальных центров Samsung в УКВ диапазоне сигнал телескопической антенны приходит на преселектор (набор резонансных контуров фильтрации канала плюс усилитель высокой частоты). Далее следует типичная схема: смеситель с гетеродином, детектор. Перестройка контуров проводится варикапами при помощи напряжения микросхемы автоподстройки частоты музыкального центра LM7000. Для сглаживания сигнал фильтруется перед подачей на варикапы. Частота гетеродина приемника контролируется микросхемой LM7000. Селекция сигнала производится преимущественно в усилителе промежуточной частоты. До него частота скачет, здесь принимает фиксированное значение (10,7 МГц). Следовательно, пьезокерамические фильтры настраиваются попроще.

Микросхема КА2295Q, указывалось выше, представлена комбинацией амплитудного и частотного детектора и выделяет полезный сигнал из несущей. Сюда входит тракт средних, длинных волн. Включая гетеродины, смесители, усилители. Первый каскад снабжен автоматической регулировкой усиления. Для корректной работы частотного детектора музыкального центра необходим фазосдвигающий колебательный контур. Автоматическая регулировка усиления работает по сигналу смесителя. Необходимо, чтобы усилитель промежуточной частоты, преобразователь частоты не вышли в режим отсечки.

С детектора частотной модуляции через фильтр сигнал подается стереодекодеру пилот-тон. Информация о наличии стереосигнала выдается на центральный контроллер. Можно выбрать режим регулятором принудительно. Центральный контроллер музыкального центра получает информацию о состоянии сигнала, управляет формированием звука. Балансировка каналов происходит посредством переменного резистора. Фильтрованный сигнал поступает на микросхему TDA 7318, где начинается каскад главного усилителя низкой частоты музыкального центра.

В диапазонах СВ и ДВ используются рамочные антенны с трансформаторной связью. Устройство музыкального центра включает транзисторы коммутации каналов по диапазонам. Гетеродины коммутируются по мере необходимости электронными ключами. Подстройка ведется варикапами, подстройка производится по сигналам АПЧ. Усилитель высокой частоты является широкополосным, не коммутируется в музыкальном центре. Промежуточная частота в СВ и ДВ диапазонах составляет 450 кГц (типичное значение). Детектированный сигнал, не проходя схему пилот-тон, сразу подается фильтрам, на выходной усилитель приемника. Что касается СВ и ДВ, схема обменивается с центральным контроллером музыкального центра о факте захвата частоты, что помогает «мозгу» быть в курсе событий.

Осталось добавить, имеется два канала, просто на частотах FM звучание разное, на ДВ и СВ одинаковое. Что и называется, собственно, стерео и моно. При чтении кассет, дисков аналогичная ситуация, можно искусственно привести раздельное воспроизведение к слитному. Различия меж каналами музыкального центра нивелируются.

Всегда ищите оригинальные заводские схемы, описания, предваряя копание электронного нутра бытовой техники. Чертежи микросхем открыты правообладателями свободному доступу. Назначение чипов расписано сайтами заводов-изготовителей.

Что делать, если не включается музыкальный центр

Для того чтобы понять, что именно стало причиной поломки МЦ, необходимо тщательно осмотреть корпус устройства и провода на предмет механических повреждений. Наличие напряжения в проводах, идущих к колонкам, можно легко проверить при помощи отвёртки с тестером. Также для того, чтобы локализовать поломку, можно подключить к базе рабочую колонку от любой другой техники. Если звук не воспроизведётся – то причина определённо кроется в самом устройстве.

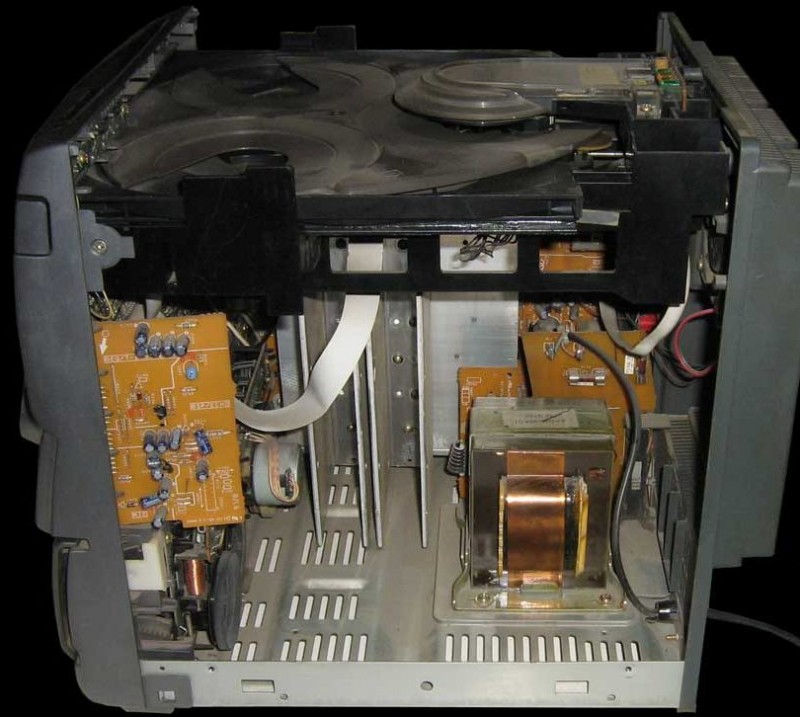

Если внешних повреждений не обнаружено, а колонки исправно работают с другим устройством, стоит разобрать корпус прибора. Для того чтобы сделать это, необходимо с помощью крестовой отвёртки выкрутить все крепёжные болты корпуса, а затем снять его заднюю панель. Это поможет добраться до центральной платы МЦ, и осмотреть её.

Если при разборе ощущается резкий запах гари от блока питания устройства, то скорее всего, перегорел предохранитель. Для того чтобы не пришлось менять блок питания целиком, стоит в инструкции по эксплуатации либо на самом устройстве посмотреть номинал вышедшего из строя предохранителя, и заменить его подходящим. Если номинал заменяемой детали не будет совпадать с установленным производителем значением, то впоследствии может выйти из строя один из каналов.

При осмотре основной платы стоит осмотреть входной разъём. При наличии отходящих контактов и повреждённой пайки следует при помощи паяльника восстановить контакт провода. Специалисты для таких целей используют чаще всего припои с низкой температурой плавления, дабы не повредить мелкие детали платы.

Особое внимание следует уделить также и конденсаторам: если бока и верха немного вздулись, то их необходимо заменить. Необязательно причиной поломки будет являться один вздувшийся конденсатор, однако если его вовремя не заменить, то в скором времени МЦ может снова потребоваться ремонт, и куда более серьёзный

Если же устройство включается, но воспроизводит аудиофайлы со значительными помехами, то причина может быть в неисправности микросхемы усилителя мощности. Для того чтобы выяснить это наверняка, прибор следует запустить и проиграть звук в каждом возможном режиме. Если и в радио, и в воспроизведении MP3 возникают одни и те же помехи – микросхему усилителя необходимо заменить.

После проведения всех операций по ремонту прибор необходимо собрать в обратном порядке и запустить для проверки работоспособности.

Часто бывает и так, что сам МЦ включается и функционирует, однако одна из колонок не воспроизводит звук. Причиной тому чаще всего становятся неисправности динамика колонки, которые могут быть вызваны:

• образованием конденсата на мембране;
• обрывом проводов на диффузоре;
• мусором, попавшим между катушкой и магнитом;
• размагничиванием;
• физическим повреждением мембраны.

Для устранения конденсата можно попробовать прогреть мембрану при помощи лампы накаливания. Если же мембрана повреждена, то её работоспособность восстановить невозможно, и она подлежит замене.

Как известно, легче предупредить неисправность, нежели исправлять её последствия. Для того чтобы МЦ прослужил долго, его необходимо время от времени чистить от пыли и смазывать необходимые детали, а также содержать подальше от приборов отопления и не допускать попадания в лоток дисков посторонних предметов и жидкостей.

Устройство типичного музыкального центра времен миллениума

Попробуем посмотреть, как самостоятельно починить музыкальный центр Samsung. Попалось в руки дельное техническое описание, будем читать. Ремонт музыкальных центров Sony оставим на следующий раз. Радиоприемники в музыкальных центрах широковолновые, причем создатели не слишком заморачивались со схемой, делали два тракта:

1. Для амплитудной модуляции на средних и низких частотах.
2. Для частотной модуляции на УКВ.

Избегаем расписывать тонкости деления диапазонов, просто запомните: маленькие антенны FM ведут прием частотно модулированного сигнала. Тракты могут быть выполнены на одной микросхеме (наподобие КА2295Q) и отдельно. До детектора оба тракта несовместимы в силу специфики обработки сигнала. Усилить слабый, смешать с частотой гетеродина можно, не помешай тонкость: каждый каскад Земли пока имеет ограниченную полосу частот. Повторимся, до детектора включительно тракты идут раздельно. Преимущество интегрированного решения описано высокой специализации, автоматическая подстройка частоты избавляет от беспокойства по поводу неуверенного приема сигнала музыкальным центром.

Многие не представляют прибор, отказывающийся проигрывать кассеты. Дек чаще две, работают на воспроизведение попеременно, контролируется механически. На уровне схемы происходит переключение усилителя на нужную головку. Лентопротяжный механизм одним мотором, тянет ленту, бобины чуть подпружинены. Тракты записи-воспроизведения раздельные, можно писать:

• кассета-кассета;
• приемник-кассета;
• считыватель лазерных дисков-кассета.

Сегодня добавляется микросхема дешифровки форматов MP3 и других. Поток входит на усилитель низкой частоты. Заметить микросхему не сложно, корпус посажен под добротный радиатор солидных размеров. Здесь теряется львиная доля энергии, потребляемой музыкальным центром, прочие каскады работают с сигналом малой амплитуды.

Воспроизведение одновременно с магнитофона и лазерного диска не предусматривается. Имело бы смысл при микшировании домашних авторских записей. Микрофон работает во всех режимах. Позволяет писать на пленку караоке, подпевать артистам по радио.

Предварительные усилители записи-считывания собираются одной микросхемой, например, К22291. Ток стирания пленки вырабатывается транзисторным генератором. Понятно, частота отличается от звуковой сильно. Нельзя забывать о программно или микросхемно реализованном эквалайзере. Проще пареной репы, каскад, который делающий акцент на выбранный участок спектра проигрываемой записи. Рок принято слушать, поливая соседей басами, фильтр нижних частот вносит лепту.

Работой привода лазерных дисков заправляет контроллер, отвечающий за фокусировку, отслеживание дорожек. Samsung применяется микросхема КА9220, управляющая двигателями через приводное устройство КА9258 и усилители. Моторов привода два, один вращает диск, второй позиционирует головку. Контроллер КА9220 заправляет работой, предварительно расшифровывает сигнал головки. Дальнейшая обработка звука ведется процессором сигналов KS9282, волны корректируются, интерполируются. Для устранения высокочастотных помех проводится фильтрация микросхемой КА9270.

В музыкальном центре обязательно стоит системный контроллер. Микросхема, ведающая режимами работы оборудования. В некоторых музыкальных центрах Samsung для этих целей используется MICOM LC866216. Для интерактивности контроллер дополнен панелью индикации и клавишами. Посредством интерфейса пользователь управляет музыкальным центром. На фронтальной панели расположен приемник инфракрасного излучения пульта управления. Стоит отметить: центральный контроллер анализирует положение ручки громкости, формирует сигналы подстройки усилителя низких частот (микросхема на большом радиаторе). Шина управления цифровая, поэтому не стоит искать регулятор звука на транзисторе.

Источник питания импульсный. Содержит фильтры входного сигнала, генератор высокочастотных импульсов, управляющий ключом на транзисторе, выходные фильтры, иногда выпрямители на диодах Шоттки. Напряжения стабилизируются. Трансформатор, предохранители выносятся на отдельную плату. Прибор отказывается включаться – ремонт музыкального центра своими руками логично начинать отсюда. Напряжений питания несколько, обязательно прозвоните вторичные обмотки.
