Что такое моточасы на тракторе и другой технике: контроль ресурса работоспособности
Содержание:
Счетчик моточасов: функции и принцип работы
Счетчики моточасов (счетчики времени наработки) необходимы, чтобы вести учет времени работы техники от запуска счетчика до его отключения. При этом запуски и отключение счетчика времени наработки происходит в момент запуска или остановки силового агрегата.
Ведение учета количества наработки является обязательным фактором, позволяющим следить за количеством оставшегося ресурса техники и последующего своевременного ремонта и технического обслуживания силового агрегата.
Основные элементы счетчика времени наработки:
- Индикатор режима работы двигателя. Данный узел, в зависимости от модели, необходим для фиксации таких параметров как частота вала, крутящий момент и температура выпускных газов.
- Датчик времени — аналоговый или цифровой элемент с механическим приводом.
- Регистратор. Этот узел может быть как механическим в виде счетчика и барабана с нанесенными цифрами, так и цифровым в виде ЖК или LED дисплея с чипом памяти.
Датчики времени могут быть в виде электронных часов, полупроводниковых или магнитных устройств с кварцевым или другим аналогичным генератором частоты. Подобный механизм является характерным для счетчиков моточасов, применяемых в авиационных силовых агрегатах.
Устройство и принцип действия приборов для измерения моточасов
Понимая важность и необходимость контроля и учёта расхода ресурса работоспособности агрегата, инженеры разработали и внедрили в эксплуатацию автоматические приборы – счётчики моточасов

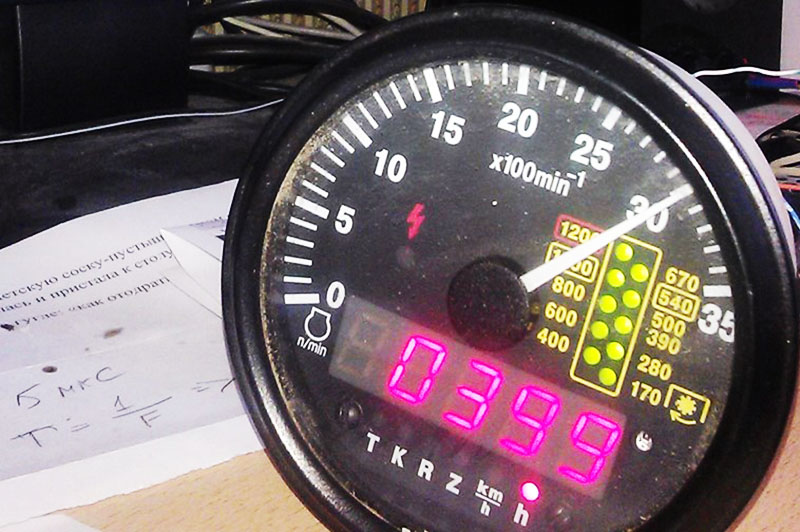

Счётчик моточасов для трактора
Алгоритм расчёта принимает, что на холостом ходу 1 моточас трактора равен 1 часу реального времени.
При стандартной нагрузке моточас ускоряется почти на треть. При обычных нагрузках 1 моточас длится примерно минут 40. При интенсивной нагрузке двигатель изнашивается на две трети быстрее.
Счётчик моточасов для трактораФОТО: drive2.ru
Счётчик моточасов для автомобиля
Разные узлы автомобиля за одно и то же время работы изнашиваются по-разному
Важно учитывать и то, что была ли машина в движении или стояла на месте с работающим двигателем. Эти соображения относятся к любым транспортным средствам
Обычно 200-250 моточасов для автомобиля — это 15000 — 17000 км пробега. Всё зависит от того, долго ли стоит авто на работающем двигателе.
Наличие счётчика моточасов в машине позволяет владельцу более грамотно планировать техническое обслуживание, замену узлов и агрегатов.
Для автомобилей разработаны разные виды датчиков в зависимости от того, какой агрегат они должны контролировать. В основе всех видов лежит счётчик времени, но разница между ними заключается в способе активации начала отсчёта. Они могут запускаться при включении зажигания, при вибрации двигателя, другими способами. Сам часовой механизм может быть электромеханическим или электронным.
Счётчики моточасов различаются по цене — от довольно дешёвых (не дороже 500 рублей), до дорогих, предназначенных для катеров и яхт, в герметичном исполнении, ценой до 8000 рублей. Ещё есть счётчики с механическими барабанами, как в одометрах старых автомобилей, только отсчитывают они не километры, а моточасы.
Врезной универсальный тахометр RL-HM005L со счётчиком моточасов и подсветкой (подсветка работает только от внешнего питания 6-48 В). Предназначен для измерения числа оборотов двигателя и времени его работы. Может применяться на мотоциклах, снегоходах, квадроциклах и лодочных моторах:
- двухтактных: 1, 2, 3-х цилиндровых;
- четырёхтактных: 1, 2, 4, 6-ти цилиндровых.
Используется только с бензиновым двигателем внутреннего сгорания. Подключается к свече зажигания двигателя, сигнальный провод наматывается вокруг свечного
Счётчик моточасов для автомобиляФОТО: alligator-boat.ru
Счётчик моточасов для лодочного мотора
Особенностью этого счётчика является то, что после первого включения тахометр остается включенным всё время и отображает на экране количество отработанных моточасов. Принудительно выключить тахометр можно нажатием и удержанием двух специальных кнопок, но тогда сбросится счётчик моточасов. Переключение между режимами (тахометр или счётчик) происходит автоматически: когда мотор работает — отображается тахометр, после остановки двигателя — счётчик моточасов.
Счётчик моточасов для лодочного мотораФОТО: mysku.ru
Счётчик моточасов для дизеля
Один из вариантов счётчика для дизеля – модель ТС-013. Это бесконтактный цифровой тахометр со встроенной функцией счётчика моточасов для дизельных двигателей и механизмов с электроприводом.
Электронный счётчик моточасов для дизеляФОТО: mytahometr.ru
Счётчик моточасов для генератора
Техническое обслуживание агрегатов, в том числе и бензогенераторов, привязано к моточасам или периодичности времени. Понятие моточасов рассмотрено выше. В случае с генератором специфическим вопросом является съём сигнала и защита от помех. Существует ёмкостные датчики, их подключение бесконтактное. Производится посредством обматывания несколькими витками провода, идущего от датчика, высоковольтного проводника свечи зажигания. Второй вопрос решается путём защиты прибора жестяным экраном.
Датчик моточасов для бензогенератораФОТО: radiobezdna.ru
Счётчик моточасов для мотоблока

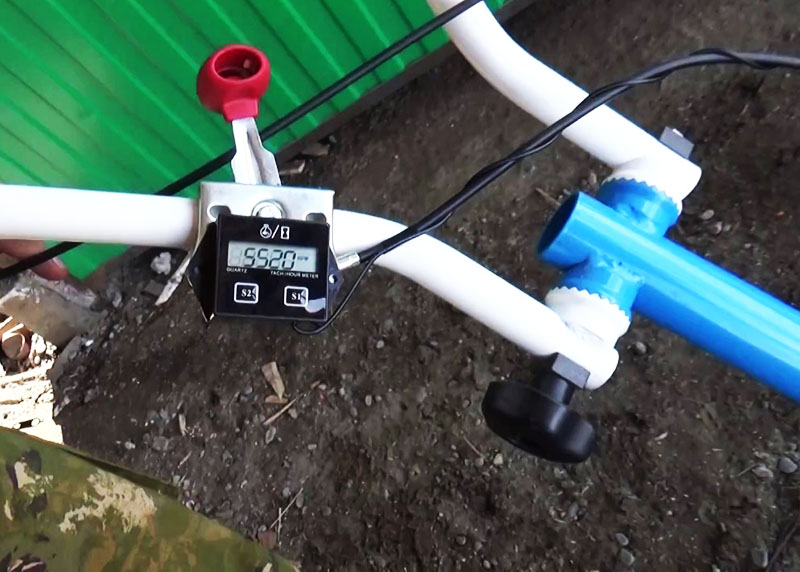

Переносной бесконтактный цифровой индуктивный тахометр ТС-011. Встроены функции счётчика моточасов и отсчёта времени до очередного техобслуживания.
Счётчик моточасов для мотоблокаФОТО: promotoblok.ru
Прочие разновидности
Счётчики, активируемые импульсами от системы зажигания.
Счётчик, активируемый импульсами от системы зажиганияФОТО: drive2.ru
Счётчики, активируемые от вибрации двигателя.
Счётчик, активируемый от вибрации двигателяФОТО: drive2.ru
Электромеханический счётчик с активацией при подаче питания.
Счётчик с активацией при подаче питанияФОТО: drive2.ru
Подмотка моточасов на тракторах МТЗ
Для осуществления подмотки моточасов на тракторах МТЗ чаще всего пользуются одним из двух способов:
- В разрыв провода, который идет от электрогенератора к тахоспидометру, необходимо установить генератор прямоугольных импульсов с возможностью регулировать частоту. Подобный генератор можно легко изготовить на основе таймера NE555. После подключения генератора импульсов и включения зажигания, стрелка должна поползти вверх. Стрелка должна оторваться от нуля, и этого будет достаточно, чтобы начать отсчет моточасов.
- Данный способ подойдет тем, кто не хочет возится с генератором. Потребуется программатор (EEPROM) для считывания и записи чипа 24c08. EEPROM считывает количество моточасов с чипа. Затем в редакторе необходимо найти количество моточасов, которое повторяется 3 раза, и исправить на необходимое. Далее записываем полученный дамп с помощью программатора на чип. Если у вас не достаточно соответствующих навыков, то подобные действия можно выполнить практически в любой мастерской.
Что такое моточас трактора?
Многие привыкли для определения ресурса двигателя смотреть непосредственно на износ силового агрегата, однако более информативной считается такая единица измерения как моточас. Данный параметр одинаково замеряется для любого силового агрегата, установленного и работающего стационарно.
Один час работы двигателя при номинальных оборотах — это и есть один моточас. То есть единица измерения, которая позволяет определить продолжительность работы двигателя и его ресурс. Данный параметр очень важен при установке точных временных рамок для проведения технического обслуживания, ремонта или замены частей силового агрегата, а также ведения учета ГСМ, которые были израсходованы двигателем за конкретный промежуток времени.
