Регулируемый блок питания своими руками

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1.2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Схема регулируемого блока питания на стабилизаторе LM317 с защитой от КЗ

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

Схема регулируемого блока питания с защитой от КЗ на LM317

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата регулируемого блока питания на регуляторе напряжения LM317

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы H4 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Схема подключения вентилятора к блоку питания

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

• Стабилизатор напряжения LM317
• Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
• Конденсатор С1 4700mf 50V
• Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0.25 Вт
• Переменный резистор Р1 5К
• Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками

AON6206 Datasheet (PDF)

1.1. aon6206.pdf Size:239K _aosemi

AON6206
30V N-Channel MOSFET
General Description Product Summary
VDS
The AON6206 uses trench MOSFET technology that is 30V
24A
uniquely optimized to provide the most efficient high ID (at VGS=10V)
frequency switching performance.Power losses are
4.1. aon6202.pdf Size:236K _aosemi

AON6202
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6202 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance.Power losses are
RDS(ON) (at VGS=10V) 4.2. aon6204.pdf Size:257K _aosemi

AON6204
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6204 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance.Power losses are
RDS(ON) (at VGS=10V)

 4.3. aon6200.pdf Size:311K _aosemi

AON6200
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6200 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance. Conduction and
RDS(ON) (at VGS=10V)

AON6206 MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: AON6206

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 31
W

Предельно допустимое напряжение сток-исток (Uds): 30
V

Предельно допустимое напряжение затвор-исток (Ugs): 20
V

Пороговое напряжение включения Ugs(th): 2.3
V

Максимально допустимый постоянный ток стока (Id): 24
A

Максимальная температура канала (Tj): 150
°C

Время нарастания (tr): 9.7
ns

Выходная емкость (Cd): 510
pf

Сопротивление сток-исток открытого транзистора (Rds): 0.0065
Ohm

Тип корпуса: DFN5X6EP

AON6206
Datasheet (PDF)

1.1. aon6206.pdf Size:239K _aosemi

AON6206
30V N-Channel MOSFET
General Description Product Summary
VDS
The AON6206 uses trench MOSFET technology that is 30V
24A
uniquely optimized to provide the most efficient high ID (at VGS=10V)
frequency switching performance.Power losses are
4.1. aon6202.pdf Size:236K _aosemi

AON6202
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6202 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance.Power losses are
RDS(ON) (at VGS=10V) 4.2. aon6204.pdf Size:257K _aosemi

AON6204
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6204 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance.Power losses are
RDS(ON) (at VGS=10V)

 4.3. aon6200.pdf Size:311K _aosemi

AON6200
30V N-Channel MOSFET
General Description Product Summary
VDS
30V
The AON6200 uses trench MOSFET technology that is
uniquely optimized to provide the most efficient high
ID (at VGS=10V) 24A
frequency switching performance. Conduction and
RDS(ON) (at VGS=10V)

Другие MOSFET… AON6932
, AON6934
, AON6974
, AON7202
, AON7422L
, AON7514
, AON7702
, AON6200
, IRF9540N
, AON6408
, AON6410
, AON6414
, AON6414AL
, AON6418
, AON6422
, AON6454
, AON6514
.

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

• Стабилизатор кр1428б имеет следующие характеристики:
• допустимая величина выходного тока 1 Ампер;
• наличие внутренней термозащиты;
• защищённый выходной транзистор;
• отсутствие необходимости во внешних компонентах;
• внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

1. в радиоэлектронных устройствах как источник питания логических систем;
2. в устройствах воспроизведения высокого качества;
3. в измерительных приборах.

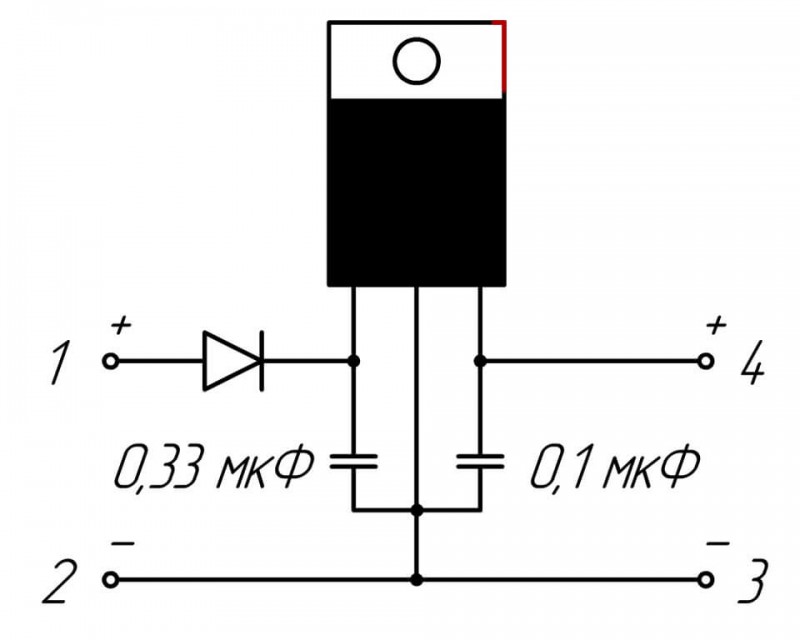

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.
